Угловые петли: где использовать, как выбрать и установить

Основным оборудованием для сборки мебельных шкафов являются дверные петли, которые бывают разных типов и конструкций. Наиболее часто используются четырехшарнирные петли, которые отличаются высокой прочностью и могут использоваться в течение очень долгого времени. Четырехточечные петли могут быть прямыми (стандартный угол открывания 90º) или угловыми. Угловые мебельные петли предназначены только для угловых шкафов.

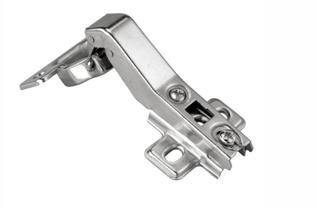

Мебельная петля с углом открывания 30°

Мебельная петля с углом открывания 30

Как выбрать угловую петлю

Чтобы подобрать угловую петлю для дверцы вашей мебели, вам необходимо указать

  • Тип петли;
  • Желаемый угол открытия.

Типы петель

Угловые петли для мебели могут быть

    Внутренние или встраиваемые, устанавливаются, когда передняя часть двери находится внутри шкафа;

Мебельная петля для дверей на внутренней стороне шкафа

Мебельная петля для дверей, размещаемых внутри шкафа

Мебельная петля для наружных дверей

Все виды петель для угловой мебели имеют ряд особенностей:

    Двери можно регулировать в трех основных направлениях. Для этого каждая петля оснащена специальными регулировочными винтами, с помощью которых можно отрегулировать дверь шкафа по вертикали, горизонтали и установить оптимальное закрытие петель;

Как отрегулировать петли после установки

Мебельные петли со встроенным доводчиком

Определение угла открытия

Стандартный угол открывания мебельных петель составляет от 95º до 110º. Если необходимо увеличить или уменьшить угол открывания двери шкафа, следует установить угловую петлю.

Каждая угловая петля отмечена знаком:

  • плюс, если угол открытия превышает стандарт. Например, угловая петля 45+ означает, что дверь можно открыть на 135º;
  • минус, если при установленной петле дверь можно открыть менее чем на 90º. Например, петля -45 позволяет открывать дверь на 45º.

Устройство для определения угла наклона мебельной петли

Чтобы определить, какая петля необходима для установки двери углового шкафа, используется специальная шкала, называемая угловой мерой Пифагора.

Принцип работы с весами очень прост:

  1. Плоская часть транспортира прикладывается к шкафу с той стороны, где должна быть установлена петля;
  2. Шкала на инструменте покажет вам точный угол, под которым вам нужно приобрести петлю. Оптимальный угол выравнивается с нижним краем рамы шкафа.

Определение угла шарнира с помощью угловой меры Пифагора

Как установить петлю

Угловая мебельная петля состоит из

  • Петля с коробкой и корпусом с монтажным пазом;
  • шарнирная пластина.

Элементы, состоящие из угловой мебельной петли

Инструкции по сборке угловых петель приведены ниже:

  1. Маркировка. Первым шагом является определение правильного положения петли на двери. Оптимальное расстояние – 70-120 мм от края передней части. С помощью карандаша и линейки отметьте положение для установки чашки петли. Расстояние от центра чаши до края двери должно составлять 20-22 мм.

Определите положение чашки петли

  1. С помощью дрели и специальной насадки сделайте отверстие для чашки. Глубина паза должна соответствовать толщине петли. В большинстве случаев достаточно глубины отверстия 12,5 мм.

Подготовка отверстия для чашки петли

  1. Следующим шагом будет поиск фурнитуры для чашки петли. Для этого вставьте петлю в чашку петли и отметьте карандашом положение фурнитуры.

Определите положение крепежных винтов

Определите положение петли.

  1. Просверлите отверстие диаметром, соответствующим максимальному диаметру крепежного винта, с помощью дрели.
  2. Петля устанавливается и закрепляется на лицевой стороне двери.

Крепление петли

  1. Следующий шаг – разметка места для установки петли. Для этого дверь шкафа прикладывается к раме и выравнивается. Отметьте карандашом места крепления абатмента.
  1. Просверлите отмеченные отверстия.
  2. Закрепите ударную пластину.

Установите подходящий выступ на раму корпуса.

  1. При необходимости вносятся окончательные корректировки.

Процесс сборки мебельной петли показан на видео.

Самое важное при выборе угловой петли – определить правильный угол открывания. Это можно измерить с помощью транспортира Пифагора, который можно купить в магазине или распечатать на листе плотной бумаги. Установка угловой петли не отличается от установки других типов мебельных петель.

Угловые мебельные петли

Дверные петли являются неотъемлемой частью мебельных шкафов любого размера и назначения. Они бывают разных типов, различающихся по дизайну и функциям.

Четырехшарнирные петли являются наиболее популярными, поскольку они прочны и служат долго. Они делятся на два типа: прямые (с углом 90 градусов) и угловые (все остальные нестандартные углы). Угловые мебельные петли используются при установке угловых шкафов.

Как выбрать правильный?

Прежде чем приступить к покупке, необходимо знать, какие петли подходят для вашего применения. Это зависит от желаемого угла открытия и возможностей монтажа.

Что такое угловые петли?

  • Поверхностный (внутренний), крепится внутри шкафа;
  • Устанавливается на поверхности, на передней панели, закрывая боковую сторону шкафа, когда он открыт.
  1. 30 градусов
  2. 45 градусов
  3. 120 градусов-135 градусов

Эти петли необходимы в основном в углах с горбами, где невозможно сделать более широкий проем. Он устанавливается под углом 120 градусов и поэтому иногда продается как “кузнечик”.

Эти мебельные петли необходимы для трапециевидных шкафов. Они закреплены под углом 135 градусов (иногда их обозначают “135 градусов”).

Как правило, мебельная угловая петля соединяет два фасада, прикрепленных друг к другу.

Отрицательный угол

Эти петли трудно найти в магазинах, так как они не пользуются большим спросом. Они используются в шкафах с выдвижными ящиками на торцевых дверцах, которые легче открывать с противоположной стороны. Но иногда такая мебельная петля является единственным подходящим вариантом.

Это стандартные и наиболее популярные варианты угловых петель. При необходимости можно сделать любой угол открывания, но для этого необходимо обратиться к специалисту-изготовителю мебельных петель, указав все желаемые параметры (размер, материал, угол открывания). Недостатком этого решения является то, что оно стоит дороже, чем покупка традиционной угловой петли в магазине.

Конструкция угловой петли

Петля имеет регулировочные винты, которые позволяют расположить дверь с обеих сторон и под углом к дверной петле. Они также оснащены механизмом самозакрывания, благодаря чему дверь закрывается плавно. Это увеличивает срок службы, так как механизм изнашивается медленнее, чем при внезапном закрытии двери.

Как правильно выбрать угловые петли?

Угловые петли поставляются в стандартном исполнении, но при необходимости на заказ может быть изготовлен любой другой угол открывания. Основным параметром для выбора является расположение шкафа по отношению к другим и пространство, доступное для его открытия.

Традиционно дверцы мебели открываются доводчиком под углом 90-110 градусов, в этом случае используются прямые петли. Если необходимо выйти за пределы этого диапазона, требуются угловые петли. Если угол шире, ищите петли с маркировкой “плюс”, если уже – “минус”. Если угол не кратен 5, необходимо установить специальный колпачок на петлю, чтобы точно выставить угол.

Как правильно его установить?

Угломер Пифагора полезен для расчетов при подготовке к установке угловых мебельных петель. Его можно купить в специализированном магазине или сделать самостоятельно из плотного картона. В противном случае вам придется все измерять самостоятельно.

Прислоните плоскую сторону транспортира к месту, где будет находиться петля, и отметьте, где она будет упираться в нижнюю часть шкафа снизу.

Сначала установите петлю на дверь и прикрепите наличник к стене. Это делается с начальной разметки, где указывается место крепления петли. Достаточно линейки и простого карандаша. После разметки подходящего места необходимо просверлить отверстие для крепления чашки. Размер отверстия будет равен толщине петли. Обычно это 11-13 мм.

Затем определите место крепления петли. Для этого поместите петлю в предварительно просверленное отверстие и отметьте карандашом места расположения разъемов.

Лучше всего использовать шаблон, чтобы не тратить время на расчет каждой петли отдельно.

С помощью сверла, подходящего для крепежа, просверлите отверстия для крепежа, а затем установите и закрепите шарнирную часть на фасаде.

Следующий шаг – определение места расположения петли. Плотно прижмите дверцу шкафа к корпусу шкафа и отметьте соответствующую точку. Важно помнить, что любая неточность или несоосность не позволит правильно расположить петлю, и дверь не сможет открываться или закрываться.

В отмеченной точке, где крепится ударник, также просверливается отверстие.

Последним шагом является регулировка угла открытия, если это необходимо.

Установка угловой петли такая же, как и прямой, за исключением угла открытия.

Виды мебельных петель

Существует множество типов петель с различным функциональным назначением, которые позволяют крепить фасады под разными углами и с разными накладками на корпус шкафа и внутри шкафа. Рассмотрим основные виды мебельных петель с фотографиями, используемых для ДСП, МДФ и массива дерева.

Виды мебельных петель по конструкции

Существует множество типов петель, используемых для крепления навесной двери к раме шкафа или ящика. Петли, используемые в производстве современной мебели, в основном четыре петликоторые позволяют регулировать фронт в трех плоскостях одновременно:

  • выше/ниже,
  • слева/справа,
  • к/от фасада.

Все они состоят из двух взаимосвязанных частей – чаши с локтем и бойка.. ответную планку часто называют крепежной или монтажной планкой. В этой статье мы сосредоточимся на четырехшарнирной петле.

Другие типы петель можно объединить под общим названием “шарнирные петли”.
декоративные петли

Они известны прежде всего тем, что чинят дверцы и фасады старой мебели. петли, петли для коробок, штыревые петли, пяточные петли. Они редко используются в современной мебели. Например, рояльные, картонные и врезные петли можно использовать для крепления столешниц к полу, подвижных ножек в книжных шкафах. Для обычных шкафов в качестве дополнительного декоративного элемента используются декоративные латунные петли.

поршневой шарнир

Накладная петли, не требующие сверления фасада. Это очень удобно, когда толщина материала, выбранного для фасада, не позволяет установить четырехшарнирную петлю из-за глубины чаши. Единственным недостатком таких петель является их жесткое крепление, которое не позволяет производить регулировку в трех плоскостях, как в случае с четырехшарнирными петлями.

петля для алюминиевых рам

Петли для крепления некоторых фронтов. Например, фасады сборных алюминиевых рам различной ширины могут быть оснащены специальными петлями – они могут быть включены в комплект поставки профиля. Обратите внимание, что, как и обычные четырехшарнирные петли, их можно использовать и устанавливать внутри угловых шкафов с углом 45, 135, 180 градусов и на фасады, занимающие половину шкафа.

Типы четырехшарнирных мебельных петель

По конструкции, обусловленной способом соединения локтевой чаши с пластиной петли, четырехшарнирные мебельные петли бывают трех типов:

    • Слайдна стр.– Части петли вставляются одна в другую и соединяются крепежным винтом, который имеет специальные насечки, чтобы он мог надежно “держать” соединение, даже когда оно ослаблено. Этот тип петли является наиболее распространенным.

    Накладная мебельная петля

      • Клипна стороне – Части петли соединяются с помощью зажима, без винтов. Дверь можно снять и снова установить без инструментов, просто потянув за защелку. Защелкивающиеся петли также известны как “быстросъемные петли”.

      Накладная мебельная петля

        • Ключотверстие– На рукояти локтевой чаши имеется отверстие для ключа. Плечо и стержень фиксируются путем пропускания головки крепежного винта через отверстие.

        замочная скважина мебельной петли

        Независимо от дизайна, все вышеперечисленные типы делятся по функциям и способу установки – какой фасад используется в мебели и как он крепится к шкафу.

        Шарниры 90 градусов

        *Обозначение 90 градусов – это условное обозначение петель, которые открываются под прямым углом. В действительности ход двери немного длиннее, достигая примерно 105-120 градусов в открытом положении. Некоторые производители и продавцы фурнитуры могут маркировать ее не как “петлю 90 градусов”, а как “петлю 110 градусов”, чтобы не возникало путаницы.

        Петля крышки

        Внешний шарнир 90 градусов Он характеризуется прямой “рукой”, без изгиба. Используется для фасадов, которые полностью закрывают боковины шкафа (без технологического зазора, который может составлять 1-5 мм).

        полунажимная мебельная петля

        Полузакрытый шарнир (центральный, полузакрытый) 90 градусовЛоктевую чашу руки можно отличить по сгибу средней величины. Он используется редко. Например, в кухонных двухрядных горизонтальных шкафах закрепить нижние дверцы, а в трехстворчатых шкафах закрепить средние фасады.

        вставленная мебельная петля

        Шарнир 90 градусов (внутренний) Характеризуется большим изгибом на “рычаге”, который позволяет дверце-вставке выдвигаться из шкафа в открытом состоянии. Он используется редко. Например, в офисной мебели, где шкаф изготовлен из ДСП толщиной 22 мм, а внутренний фасад подчеркивает эту деталь.

        Шарниры 180 градусов

        петля с прямым стержнем

        Прямая (штыревая) петля для подвесных потолков Предназначен для крепления фронтальной части к боковой стенке, находящейся в одной плоскости. Чаще всего используется в угловых кухнях, когда используется подходящий модуль угловой мойки.

        Вращающийся на 165 градусов шарнир

        Шарнир карусели (краб, крокодил, трансформер) 165 градусов узнаваема по характерной, складчатой форме колена чаши, благодаря которой дверца открывается практически на 180 градусов по отношению к корпусу раковины. Также доступны накладные, полунакладные и вставные варианты. Они различаются по форме рук.

        Мебельная петля для краба/крокодила

        Типы угловых петель

        Угловая мебельная петля 30 градусов

        Угловая петля 30 градусов Он “прижимает” фронт под углом 90+30 градусов к корпусу. Чаще всего используется в шкафах с угловыми торцами на кухнях или в гардеробах. Угол установки составляет 120 градусов. Некоторые производители называют эту петлю петлей с углом 120 градусов.

        Угловая мебельная петля 45 градусов

        Петля с углом 45 градусов используется для трапециевидных одинарных или двойных шкафов, например на кухне или в гардеробной. Как и предыдущий тип, его можно назвать петлей с углом 135 градусов.

        Угловая мебельная петля 135 градусов

        Угловой шарнир 120-135 градусов чаще всего служит соединением двух фронтов, соединенных друг с другом под прямым углом 270 градусов, которые разъединяются “гармошкообразно”. В этом случае дверь без ручки крепится к корпусу с помощью карусельной петли из предыдущей категории.

        Угловая мебельная петля с отрицательным открыванием

        Угловые петли с отрицательным углом открывания редко используются по дизайнерским причинам: торцевые шкафы обычно находятся в конце ряда мебели, и удобнее открывать дверцу с другой стороны. Однако есть проекты, в которых противоположное решение также является более практичным.

        На рисунке показаны основные виды мебельных петель стандартного типа, без доводчикаЭтот тип петель обеспечивает плавное закрывание. Петли с доводчиками классифицируются одинаково в зависимости от типа фасадов и угла установки по отношению к шкафу. Они отличаются от стандартных доводчиков только формой рычага, внутри которого находится специальный амортизирующий механизм. Дверной доводчик также доступен в версии для поверхностного монтажа, например, от производителя Blum. Однако большинство продуктов, представленных на рынке, не предлагают возможности модернизации. Поэтому если вы хотите установить фасады, которые закрываются плавно и без раздражающего дребезжания, срочно приобретайте фурнитуру с доводчиками. Однако это также стоит несколько дороже. Рекомендую перед покупкой прочитать обзор мебельных петель с доводчиками.

        Отдельную группу мебельных петель составляют петли для стеклянных фасадов, со сверлением и без сверления в стекле. Ниже представлен обзор петель для стекла.

        Мебельные петли для дверей шкафов: как выбрать модели с петлями 45, 60 и 90 градусов?

        В современном мебельном производстве используется большое количество петель. В этой статье мы рассмотрим петли для дверей шкафов. Это механические устройства для открывания и закрывания навесных дверей. В магазинах представлено множество различных моделей, поэтому перед покупкой стоит узнать, какой вариант подойдет к нашим фронтам. Мы расскажем вам о конструкции и установке петель.

        Типы петель по конструкции

        Это узлы петель, которые соединяют дверь с корпусом шкафа. Различные конструкции позволяют оставлять дверное полотно открытым под определенным углом. Что касается способа крепления фронтов, вы можете выбрать одну из следующих моделей:

        1. Четырехшарнирная.
        2. Мезонин.
        3. Навесной.
        4. Для стеклянных дверей.

        Четыре петли

        Наиболее распространенными и популярными являются четырехшарнирные мебельные петли. Они очень универсальны и надежны. Существует три типа четырехшарнирных петель, различающихся способом соединения чашки петли с пластиной петли:

        Задвижка. Выступающая часть контрпружины входит в рычаг. Крепление осуществляется с помощью крепежного винта. Шарнир имеет накатку с обеих сторон. Длина руки может быть удлинена или укорочена путем защелкивания сустава в пазах.

        Петли для дверей шкафа: выбор моделей с доводчиком на 45, 60 и 90 градусов

        Защелкивание. Эта система не требует использования винтов. Части петли соединяются защелкой. Такие навесы называются моделями быстрой сборки. Дверь шкафа можно снять и снова установить без инструментов.

        Петли для дверей шкафа: выбор моделей с доводчиком на 45, 60 и 90 градусов

        Замочная скважина. Лезвие чашки помещается над болтом ударника. Края отверстия вставляются под винт. Монтажное отверстие напоминает замочную скважину.

        Петли для дверей шкафа: выбор моделей с доводчиком на 45, 60 и 90 градусов

        Они зависят от положения закрытой двери по отношению к стенке корпуса. Ниже приведены четыре типа петель:

        • накладные расходы;
        • полунакладной;
        • вставить;
        • угол;
        • перевернутый;
        • стебель.
        Монтаж на поверхности

        При закрытой дверце петля плотно прилегает к торцу боковой стенки шкафа. Чаще всего они используются в дизайне прямоугольных кухонных шкафов. Шарнир состоит из коробки с рычагом и защелкой. На рисунке показано, как две части подходят друг к другу.

        Петли для поверхностного монтажа используются в шкафах для спальни и гостиной, тумбочках и комодах. Петли обеспечивают плотное прилегание двери по периметру проема.

        Существуют также накладные механизмы, которые не требуют глубокого углубления в сплошном фасаде. Они используются, когда толщина дверного полотна не позволяет сделать полное углубление под чашу. Петли крепятся только шурупами, без врезки.

        Полунакладка .

        Эти конструкции используются, когда дверь навешивается на одну стену с обеих сторон. Они используются в коммуналках, состоящих из нескольких сегментов дверей, разделенных перегородками, чтобы соседние фасады не мешали друг другу при открывании. Для этого рука делается с небольшим изгибом. Эта деталь позволяет оставить зазор 5-10 мм между открытыми дверными створками.

        Вставка

        Цель конструкции вставки – задвинуть дверной фронт в проем шкафа при закрытой двери заподлицо с торцом боковой стенки. Угол выступания дверного полотна составляет не менее 90 градусов.

        В отличие от предыдущих моделей, рычаг конструкции вставки имеет более округлую форму. Установка вкладных петель не отличается от других моделей с 4 петлями.

        Угол

        Вам необходимо установить петли для углового шкафа, где вы хотите повесить дверцу под определенным углом к боковой стенке шкафа. Различные модели предназначены для шкафов с углами 30, 45, 90, 135 и 180 градусов.

        Используйте таблицу ниже для выбора модели угловой петли:

        Угол закрытого фронтаКонструкция шкафа
        30 – 60 градусовТорцевой корпус с фаской
        угол 45 градусовТрапециевидный корпус
        120 – 135 градусовДва откидных фасада
        Перевернутый

        Карусельные или реверсивные петли (крокодил, краб, трансформер) используются для открывания двери шкафа почти на 180 градусов. Открытый фронт находится заподлицо с плоскостью несущего шкафа. Сложная форма кронштейна позволяет двери полностью поворачиваться на 165 градусов. Петля может иметь накладную, полунакладную и внутреннюю конструкцию.

        Исполнение штока

        Прямая или штанговая модель оснащена пластиной, соответствующей фальцевой панели шкафа. Панель выглядит как дополнительная планка, установленная заподлицо с боковой панелью. Накладные петли обычно устанавливаются в кухонных шкафах и углах под раковиной.

        Все типы четырехшарнирных моделей таких компаний, как BLUM (Австрия), AMIG (Испания) и других известных производителей, оснащены встроенными или накладными доводчиками.

        Устройство обеспечивает медленное, мягкое закрывание двери без дребезжащего шума. Достаточно слегка надавить на дверь, и она продолжает медленно скользить до полного закрытия. В дополнение к простому открывателю входной двери можно установить отдельный доводчик.
