Теплоустойчивые стали: марки и области применения

Выбор конкретной марки теплоустойчивой стали зависит от температурного режима, давления и химической агрессивности среды. Для работы при температурах до +650 °C и давлении до 250–300 атм наиболее востребованы низколегированные сплавы с содержанием легирующих элементов до 4 % по массе (за исключением коррозионно-стойких сталей, где содержание хрома достигает 12 %).

Популярные марки теплоустойчивых сталей и их применение

При подборе материала инженеры ориентируются на его способность сохранять эксплуатационные свойства при длительном нагреве. Ниже представлены основные группы марок, которые используются в промышленности согласно техническим характеристикам.

Марка стали	Температурный диапазон / Свойства	Область применения
15Х5М (Х5М)	Мартенситный класс, не склонна к отпускной хрупкости	Корпуса и элементы нефтеперерабатывающих заводов, крекинговые трубы
12Х1МФ (ЭИ-575)	Низколегированный перлитный сплав	Паровые котлы, холоднокатаные плавниковые трубы

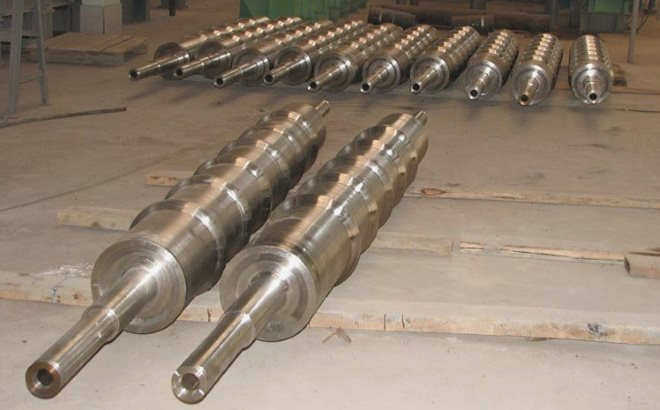

20Х3МВФ (ЭИ-415)	Перлитный класс, цементируемая сталь	Роторы, диски, болты и трубы высокого давления для химзаводов
15Х1М1Ф	Жаропрочная низколегированная	Трубные заготовки, пароперегреватели, коллекторы высокого давления
25Х1МФ (ЭИ-10)	Универсальный прокат	Болты, плоские пружины, шпильки при нагреве до +510 °C

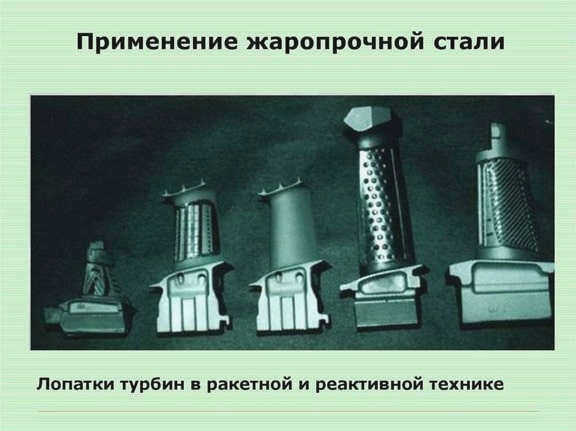

4Х9С2	Жаропрочная легированная сталь	Элементы ДВС, в частности клапаны (до +900 °C)
1Х8ВФ	Эксплуатация до 500 °C (до 10 000 часов)	Компоненты, подвергающиеся длительному нагреву

Классификация по кристаллической структуре

Свойства металла напрямую определяются его внутренней структурой. От типа решетки зависит, как сталь будет реагировать на термические циклы и механическое напряжение.

Мартенситные стали (например, марки Х6СЮ, 1Х13, 1Х11МФ) часто применяются в пищевой промышленности. Они выдерживают нагрев до 550–600 °C и содержат около 14 % хрома. Аустенитные сплавы отличаются большим количеством присадок вроде никеля и титана. Такие материалы, как Х17Н13М2 или Х17Н13М3, выдерживают нагрев до 1000 °C и эффективно сопротивляются образованию окалины.

Ферритные стали содержат от 25 до 33 % хрома (марки Х25Т, Х28, Х17). При длительном нагреве свыше 850 °C у них наблюдается укрупнение зерна. Это приводит к росту хрупкости и риску повреждения конструкции. Перлитные стали, включая хромомолибденовые составы (Х6СМ, Х7СМ), обладают прочностью до 25 единиц по шкале HRC.

Различия между жаропрочными и жаростойкими сталями

Часто эти понятия путают, однако они описывают разные физические способности материала. Жаропрочные стали сохраняют свои механические характеристики при длительном воздействии высоких температур. Их задача — не допустить деформации узла в течение тысяч часов работы.

Жаростойкие сплавы предназначены для выдерживания лишь непродолжительного нагрева. Основной акцент здесь делается на защите поверхности от окисления. Если превысить предельный температурный режим, жаростойкая сталь быстро потеряет геометрию и прочность. Для замедления процессов разрушения в состав вводят хром, кремний или алюминий, которые создают жесткие кристаллические структуры на поверхности.

Тугоплавкие сплавы для экстремальных условий

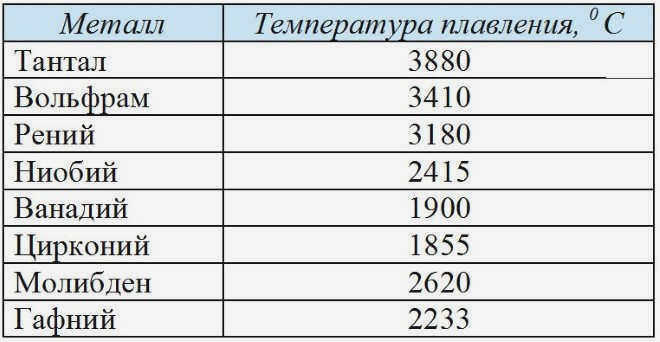

Если рабочая среда требует температур от 1000 до 2000 °C, обычные жаропрочные стали не справятся. В таких случаях используют тугоплавкие металлы. Они имеют высокую температуру хрупкого перехода и склонны к деформации под нагрузкой.

Для улучшения характеристик в состав вводят специфические присадки. Существуют проверенные комбинации элементов:

• основа из 30 % вольфрама и 30 % рения;

• сочетание 60 % ванадия и 40 % ниобия;

• сплавы с добавлением 10 % вольфрама и тантала.

Специфика сварки теплоустойчивых материалов

Сварка таких сталей считается сложным технологическим процессом из-за их химического состава. Несоблюдение режима может привести к появлению скрытых дефектов в шве.

Процедура требует строгого соблюдения температурного графика. Сначала свариваемые элементы прогревают до 350–380 °C. После завершения сварки необходимо провести термическую обработку соединения при 700–720 °C. Охлаждение должно быть максимально плавным: сначала в течение 5 часов до 680 °C, а затем еще около 10 часов вместе с печью. Контроль качества таких узлов проводят методами рентгена или ультразвука.
