Технология ТИСЭ: устройство и принцип работы фундамента

Технология ТИСЭ расшифровывается как «технология индивидуального строительства и экологии». Это метод возведения фундаментов, основанный на использовании буронабивных свай с расширением в нижней части (пяткой) и приподнятого над землей железобетонного ростверка. Основная инженерная идея заключается в том, что расширенное основание сваи диаметром 40–60 см работает как якорь в стабильном слое грунта ниже уровня промерзания. Это предотвращает выдавливание опор при морозном пучении почвы.

Суть и механика технологии

В основе метода лежит создание опор, которые не контактируют с поверхностью земли напрямую. Традиционный ленточный фундамент передает давление на верхние слои грунта, которые подвержены сезонным изменениям объема. В случае с ТИСЭ нагрузка распределяется через «пятку» сваи, что снижает давление на почву в 2–3 раза. Согласно исследованиям НИИ Оснований и Подземных сооружений за 2024 год, осадка зданий при такой методике составляет всего 5 мм на метр высоты, что в 4 раза меньше показателей мелкозаглубленных ленточных фундаментов (МЗЛФ).

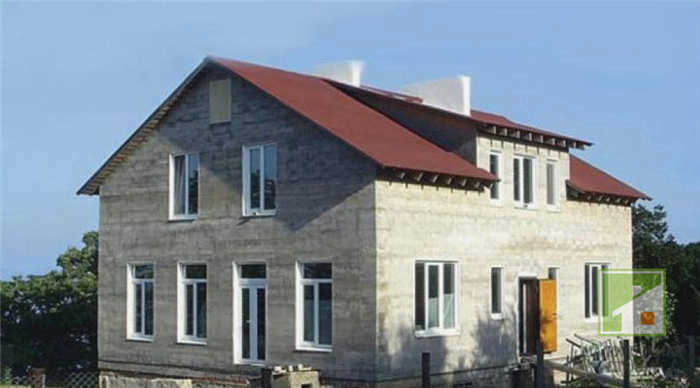

Технология позволяет строить дома на сложных участках: суглинках, супесях, глинистых и песчаных грунтах. Она особенно эффективна там, где наблюдается сильное пучение почвы. При этом для возведения стен часто применяется сопутствующий метод — использование переставной опалубки для создания монолитных блоков различной толщины.

Необходимое оборудование

Строительство по этой методике можно вести в ручном режиме без использования тяжелой спецтехники и подключения к электросети. Для этого применяются специализированные инструменты:

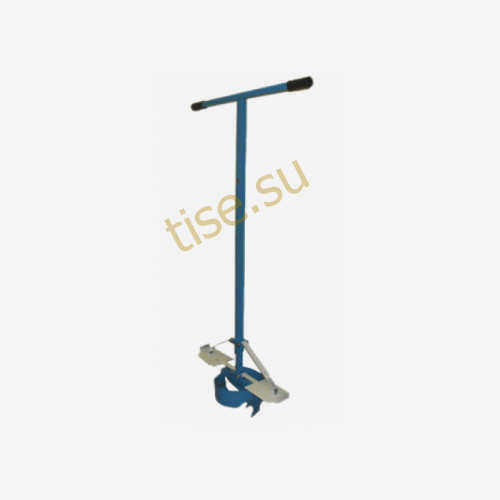

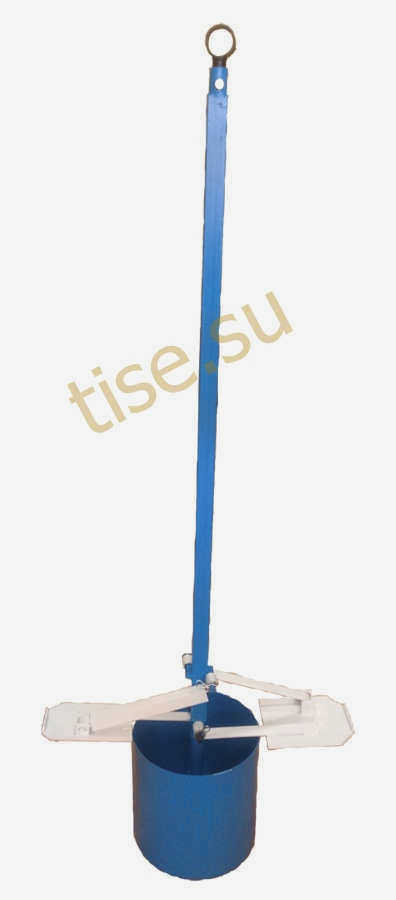

• Буры с расширителем (плугом). Инструмент позволяет формировать скважину, диаметр нижней части которой заметно шире верхнего ствола. Существуют модели для разных задач: например, ТИСЭ 200 подходит для легких построек вроде заборов или бань, а ТИСЭ 300 предназначен для более массивных домов.

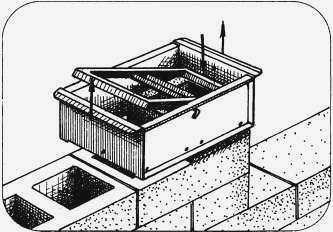

• Переставная опалубка. Она используется для изготовления стенового материала. Модели делятся на три типа: ТИСЭ-1 (для внутренних перегородок толщиной 19 см), ТИСЭ-2 (универсальная для стен 25 см) и ТИСЭ-3 (для несущих стен шириной 38 см).

Алгоритм проведения работ

Процесс требует строгого соблюдения последовательности этапов, чтобы избежать деформации конструкции.

Первым шагом идет исследование грунта. Без данных о глубине промерзания и характеристиках почвы невозможно определить параметры свай. После получения данных участок размечают с помощью обносок — деревянных конструкций, на которые натягивают бечевки по периметру будущего фундамента. Важно проверять все прямоугольники диагоналями для соблюдения геометрии.

Бурение выполняется специальным буром ТИСЭ-Ф. Сначала сверлится основное отверстие до проектной глубины. Затем с помощью плуга (расширителя) формируется «пятка» в виде перевернутой чаши. При высокой плотности почвы расширение делают поэтапно, постепенно увеличивая диаметр.

После формирования скважины внутрь укладывают гидроизоляцию из рубероида или пергамина в 2–3 слоя. Затем закладывают арматурный каркас. Для свай рекомендуется использовать 4 рифленых прута диаметром 12 мм, которые фиксируются хомутами через каждые 40–50 см. Заливка бетона (марки М250–М300) должна производиться порциями, чтобы избежать пустот и захвата грунтовых вод в нижней части сваи.

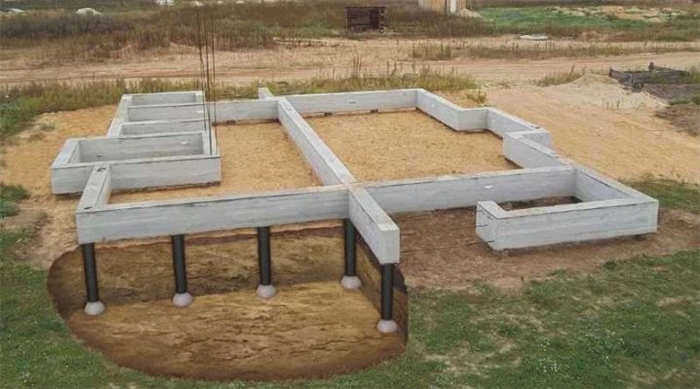

Когда бетон наберет около 70% прочности (обычно через 10 дней), приступают к монтажу ростверка. Его опалубку устанавливают так, чтобы дно находилось на высоте 10–15 см над уровнем земли. Это критически важно для изоляции фундамента от влажного грунта.

Расчет количества свай и нагрузок

Для планирования работ необходимо рассчитать общую массу здания. Существуют ориентировочные показатели средней нагрузки на квадратный метр:

• 2400 кг — кирпичные или блочные дома;

• 2000 кг — постройки из газобетона или пенобетона;

• 1800 кг — деревянные и каркасные строения.

После вычисления общей нагрузки на здание ее делят на несущую способность одной сваи (которая может варьироваться от 1,5 до 5 тонн). При планировке важно сначала отметить угловые сваи и места стыков стен, а затем равномерно распределить остальные опоры по площади. Максимальное расстояние между сваями обычно не превышает 3 метра.

Преимущества и ограничения метода

Главный плюс технологии заключается в ее экономичности. Использование песка и цемента вместо покупки готовых блоков или закупки дорогостоящих материалов снижает стоимость дома примерно в два раза по сравнению с кирпичным зданием на ленточном фундаменте. Также метод позволяет работать в стесненных условиях без тяжелого транспорта.

Однако у технологии есть и серьезные минусы:

1. Низкая скорость строительства из-за необходимости ожидания застывания бетона на разных этапах.

2. Невозможность обустроить полноценный подвал (можно сделать только очень широкий подвал).

3. Сложность работ на скальных или каменистых грунтах, где ручное бурение становится почти невозможным.

При планировании жилого дома также учитывайте необходимость дополнительного утепления полов и стен для поддержания комфортной температуры в помещении.
