Какие электроды лучше выбрать для сварочного инвертора
Для успешной работы сварочным инвертором лучше всего выбирать рутиловые электроды (например, марки МР-3 или ESAB OK 46.00). Они наиболее универсальны: легко зажигаются даже при слабом токе, стабильно держат дугу и позволяют варить по ржавому или неочищенному металлу. Если же ваша задача — монтаж ответственных несущих конструкций, где требуется максимальная прочность шва, необходимо использовать электроды с основным покрытием (например, УОНИ 13/55), но они требуют высокой квалификации и обязательной предварительной очистки металла.
Классификация по типу покрытия: что выбрать под ваши задачи

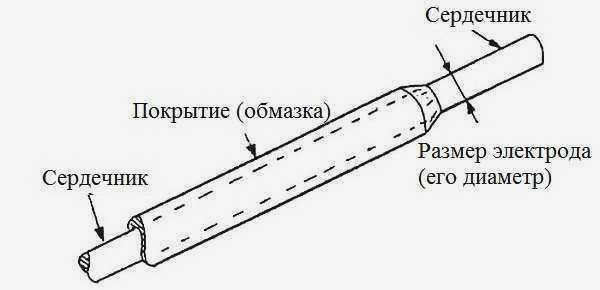

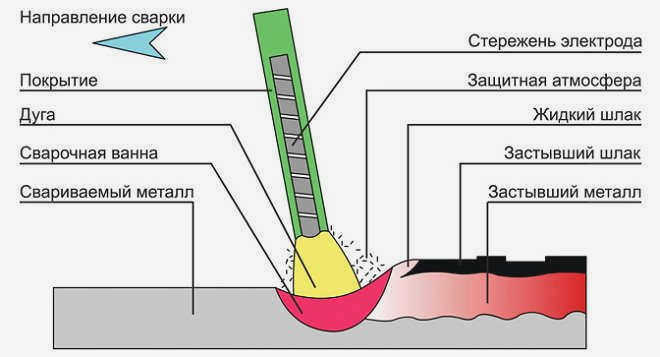

Главный параметр, определяющий поведение дуги и качество шва — это состав обмазки. Именно покрытие защищает сварочную ванну от кислорода и углекислого газа из воздуха.
Рутиловые электроды Это самый популярный выбор для бытового инвертора. В их составе присутствует окись титана, что делает процесс сварки предсказуемым. Они подходят как для постоянного (DC), так и для переменного тока (AC). Основные преимущества: легкое повторное зажигание дуги и минимальное разбрызгивание металла. Если вы новичок, начинайте именно с них.
Электроды с основным покрытием Такие расходники предназначены для ответственных работ в промышленности. Они создают шов с исключительной пластичностью и высокой устойчивостью к нагрузкам. Однако у них есть жесткие условия эксплуатации:
-
Требуется только постоянный ток и строго обратная полярность (минус на электроде, плюс на детали).
-
Металл должен быть идеально зачищен от ржавчины, масла и влаги.
-
Электроды обязательно нужно прокаливать при температуре 175–180 °C перед началом работ.
Кислотные и целлюлозные электроды Кислотные типы позволяют работать с заготовками, имеющими окисные пленки, но они создают много шлака. Целлюлозные варианты (с добавлением древесной муки или смол) применяются редко, в основном для специфических задач при постоянном токе.

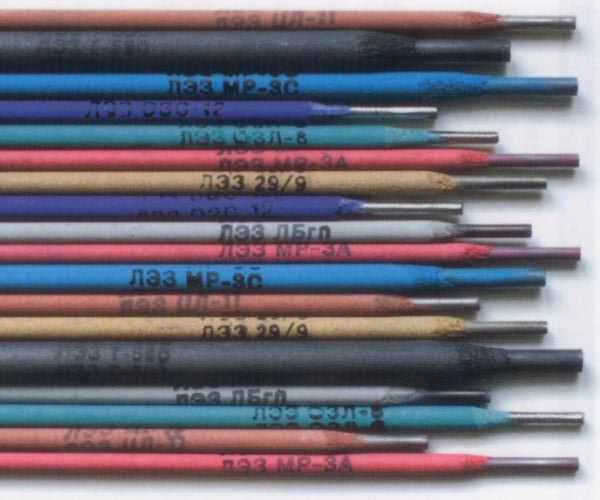

Подбор марки электрода под тип металла
Выбор стержня напрямую зависит от химического состава свариваемой детали. Использование неподходящего материала приведет к хрупкости шва или его быстрой коррозии.
-
Углеродистые и низколегированные стали. Самый частый случай (профильные трубы, уголки, арматура). Здесь идеально работают МР-3, АНО или ESAB OK 46.00.
-

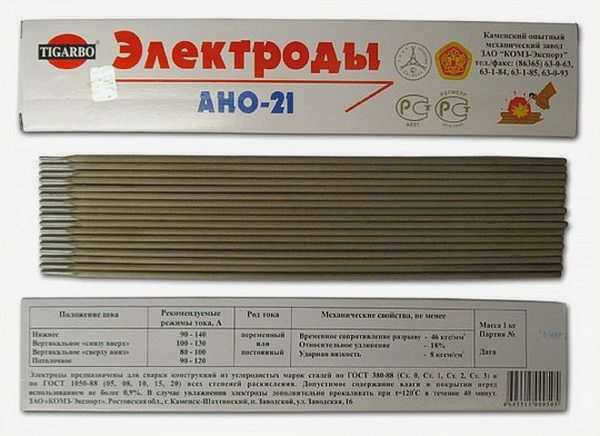

Легированные и высоколегированные стали. Для таких материалов нужны специальные марки, например, ОЗС-4 или АНО-21.
-
Нержавеющая сталь. Категорически нельзя использовать обычные «черные» электроды. Для нержавейки подбираются специализированные стержни (например, MAGMAWELD EI 308L).
-
Чугун. Требует применения специальных марок, таких как ОЗЧ-2.
Технические параметры: диаметр и сила тока
Ошибки в расчете силы тока или выборе толщины стержня приводят к тому, что электрод либо не зажигается, либо проваливает металл.
Выбор диаметра по толщине металла:
-
Для стали до 1,5 мм сварка инвертором практически не применяется из-за риска прожога.
-
Сталь 1,5–2,0 мм: используйте электрод диаметром 2 мм.
-
Сталь 3,0 мм: подходят электроды 2,5–3 мм.
-
Сталь 4,0–5,0 мм: оптимально 3–4 мм.
-
Металл от 6,0 до 12,0 мм: выбирайте диаметр 4–5 мм.
-
Свыше 13 мм: требуются электроды 5–6 мм и послойная проварка.

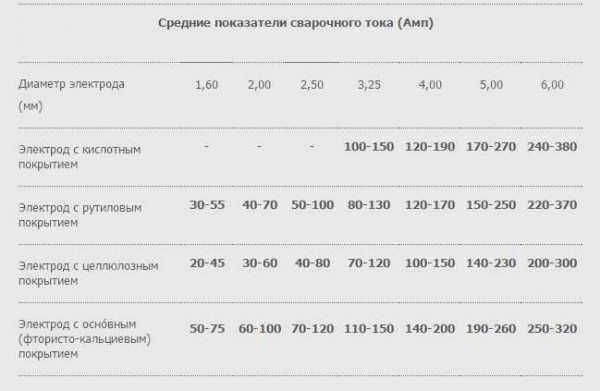

Расчет силы тока: Существует простое эмпирическое правило для подбора настроек инвертора: на каждый 1 мм диаметра стержня приходится примерно 20–30 А. Точный показатель зависит от способа ведения шва. Если вы варите «с отрывом», ориентируйтесь на верхнюю границу (30 А на мм), если «без отрыва» — на нижнюю (20 А на мм).

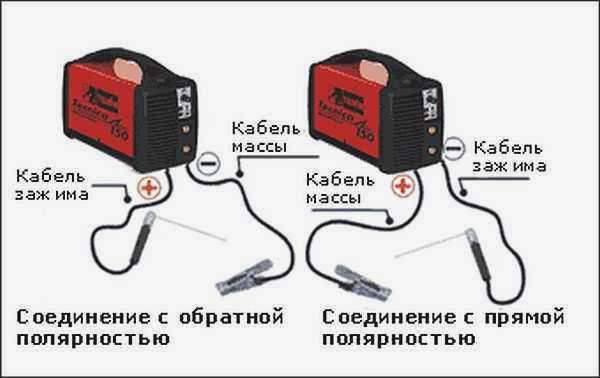

Полярность при работе с инвертором
Инверторные аппараты выдают постоянный ток, и для большинства электродов критически важно правильно подключить кабель.
При использовании электродов с основным покрытием (УОНИ) необходимо подключать обратную полярность. Это означает, что на держаке должен быть «плюс», а на зажиме массы — «минус». Такая схема обеспечивает стабильное горение дуги и глубокое проплавление. При работе с рутиловыми электродами (МР-3) правила менее строгие, они позволяют работать в разных режимах, но обратная полярность также остается стандартом для достижения лучшего результата.
Перед началом работы всегда проверяйте целостность упаковки. Влага — главный враг обмазки. Если электроды хранились во влажном месте, их следует просушить. Для рутиловых марок достаточно нагрева до 70–90 °C, в то время как основные типы требуют более серьезного температурного воздействия согласно технической документации.
