Сварка нержавейки полуавтоматом без газа: особенности процесса
Сварка нержавеющей стали полуавтоматом без использования защитного газа возможна только при применении специальной самозащитной порошковой проволоки (маркировка S). Если использовать обычную порошковую проволоку для «черного» металла, шов будет хрупким и моментально покроется ржавчиной из-за выгорания хрома и никеля. Для получения качественного соединения необходимо подобрать присадочный материал, химический состав которого компенсирует потерю легирующих элементов при нагреве.
Особенности сварки нержавейки без газа
Главная сложность работы с нержавеющей сталью заключается в необходимости сохранения её коррозийной стойкости. При нагреве хром (Cr) и никель (Ni) — ключевые элементы защиты — могут окисляться и испаряться из сварочной ванны. Если этот процесс не контролировать, металл теряет пассивирующий слой. В результате шов становится уязвим к межкристаллитной коррозии.
Нержавеющая сталь обладает низкой теплопроводностью по сравнению с углеродистыми сталями. Это создает риск перегрева зоны шва. При работе с тонкими листами толщиной 0,8–1,5 мм велик шанс получить прожог металла. Также стоит учитывать появление цвета побежалости. Желтые, синие или фиолетовые зоны указывают на нагрев выше 200–300 °C. Такие участки теряют защитные свойства и требуют обязательной механической зачистки или химической пассивации.
Выбор проволоки и оборудования
Для успешного процесса вам понадобится инверторный полуавтомат с возможностью смены полярности. При работе с порошковой проволокой без газа крайне важна правильная установка полярности. Обычно для самозащитной проволоки используется обратная полярность, когда электрод (горелка) подключен к плюсу, а деталь — к минусу.

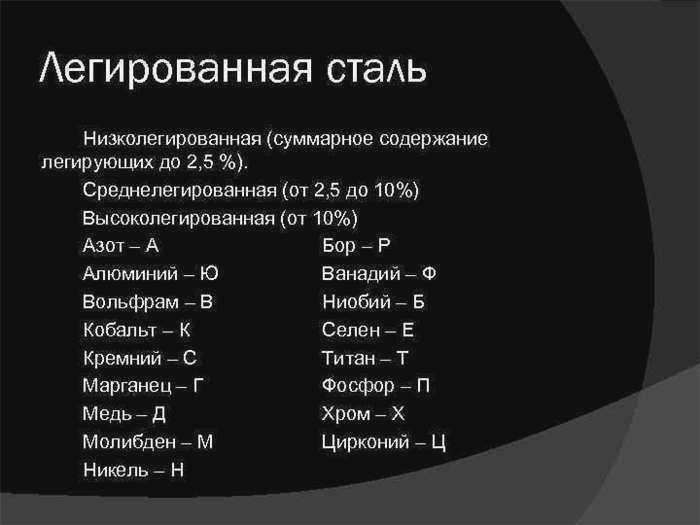

Выбор присадочного материала напрямую зависит от марки свариваемого металла:
-
Для «пищевой» нержавейки типа AISI 304 подходит проволока ER-308 (аналог Св-04Х19Н9).
-
При работе в агрессивных средах, где нужны кислоты или хлориды, применяют ER-316L (аналог Св-04Х19Н11М3), содержащую молибден.
-
Для соединения нержавейки с углеродистой сталью используют ER-309L, так как повышенное содержание феррита помогает избежать температурных деформаций.
Диаметр проволоки подбирается исходя из толщины детали. Для тонкого металла от 0,8 до 2 мм оптимально использовать диаметр 0,8 мм. Это позволяет лучше контролировать расплав. Если деталь имеет толщину 2–5 мм, берите 1,0 мм. Для массивных конструкций и фланцев подходит проволока 1,2 мм, способная выдерживать высокий ток.
Технология подготовки и сварки
Чистота поверхности определяет 80% успеха. Нержавейка чувствительна к маслу, смазке и углеродным отложениям. Подготовьте зону соединения: зачистите её до блеска специальной щеткой именно по нержавеющей стали. Обычные стальные щетки оставят частицы железа, которые станут очагами коррозии. После механической очистки обязательно обезжирьте поверхность ацетоном или спиртом.
Алгоритм подготовки деталей:
-
Зачистка кромки на ширину не менее 20 мм с каждой стороны.
-
Обезжиривание безводным растворителем, не содержащим хлор.
-
Создание фаски под углом 30–40° для металла толщиной более 3 мм.
-
Формирование технологического зазора 0,5–1,0 мм при сварке встык.
Приступая к сварке, настройте аппарат на низкую скорость подачи и минимальное напряжение. Направляйте горелку под углом вперед (примерно 75–80 градусов), как бы толкая сварочную ванну перед собой. Движение должно быть равномерным и без рывков. Для предотвращения деформации конструкции фиксируйте детали прихватками каждые 200–300 мм.
Типичные ошибки при работе
Неправильная полярность — самая частая причина неудачного старта. Если вы используете проволоку, предназначенную для газовой защиты (FCAW-G), вместо самозащитной (FCAW-S), процесс не пойдет без баллона с аргоном.
| Проблема | Причина | Решение |
|---|---|---|
| Поры в шве | Грязная проволока или металл, сквозняки | Очистить материалы, защитить зону от ветра |
| Прожог металла | Слишком высокий ток или низкая скорость | Уменьшить ток на 10–15 А или ускорить ведение |
| Брызги металла | Неправильное напряжение, большой вылет проволоки | Отрегулировать напряжение, пододвинуть горелку ближе |
После завершения работ не оставляйте шов в «сыром» виде. Чтобы вернуть металлу коррозионную стойкость, используйте специальные травильные пасты для химической пассивации или аккуратно зачистите зону побежалости. Это восстановит защитный слой и предотвратит появление ржавчины на стыке.
