Сварка тонкого металла инвертором: советы для начинающих

Для качественной сварки тонкого металла (толщиной до 1,5–2 мм) инвертором необходимо использовать обратную полярность (плюс на электроде, минус на массе), электроды диаметром 1,6–3 мм и минимально возможный ток. При работе с листом толщиной 0,8 мм сила тока должна составлять всего 10–20 А.

Сварка тонких изделий — это борьба с перегревом. Если подать слишком много энергии, металл прогорит насквозь или деформируется, приняв волнообразную форму. Чтобы этого избежать, нужно соблюдать технологию короткой дуги и использовать правильные настройки оборудования.

Чек-лист выбора инвертора для тонких работ

Обычный сварочный аппарат может не подойти для таких задач. Большинство моделей ориентированы на мощный поток, а вам нужен контроль на нижнем пределе. При выборе инвертора типа ММА (ручная дуговая сварка) проверяйте следующие параметры:

• Минимальный порог тока. Если вы планируете варить сталь 0,8 мм, аппарат должен уверенно работать на токах 10–20 А. Модели, у которых минимальная регулировка начинается с 30 А, для таких целей бесполезны.

• Напряжение холостого хода. Для стабильного розжига дуги при малых значениях тока выбирайте инвертор с напряжением холостого хода не менее 70 В. Это обеспечит хорошую вольт-амперную характеристику и предотвратит постоянные обрывы дуги.

• Набор функций. Ищите аппараты, поддерживающие три ключевых режима: «Hot Start» (горячий старт) для легкого зажигания, «Anti-Stick» (антизалипание) и «Arc Force» (форсаж дуги). Это критично, когда вы работаете на предельно низких значениях силы тока.

• Тип тока. Для тонких деталей лучше использовать аппараты постоянного тока (DC) или универсальные AC/DC модели.

Подбор электродов и их подготовка

Диаметр электрода напрямую зависит от толщины заготовки. Чем тоньше металл, тем меньше должен быть диаметр стержня. Использование массивных электродов (4–5 мм) при малом токе создаст слишком высокое сопротивление, и дуга просто не разгорится.

Для начинающих идеальным выбором являются рутиловые электроды. Они обеспечивают легкий поджиг, стабильную дугу и минимум брызг. Также они позволяют сваривать даже слегка ржавые поверхности. Кислые или основные электроды для таких задач использовать не рекомендуется: у основных при затухании образуется «козырек» из наплавки, который мешает повторному розжигу.

| Толщина металла, мм | Диаметр электрода, мм | Рекомендуемый ток, А |

| :--- | :--- | :--- |

| 0,5 – 0,8 | 1,0 – 1,6 | 10–20 |

| 1,0 | 1,6 – 2,0 | 25–35 |

| 1,2 | 2,0 | 40–50 |

| 1,5 | 2,0 – 2,5 | 45–60 |

Важный нюанс касается хранения. Если электроды лежали в сырости или были изготовлены более четырех месяцев назад, их нужно прокалить. Процедура проводится в бытовой духовке при температуре 170–200 °C. Это удалит влагу из обмазки, дуга перестанет трещать и разбрызгивать металл.

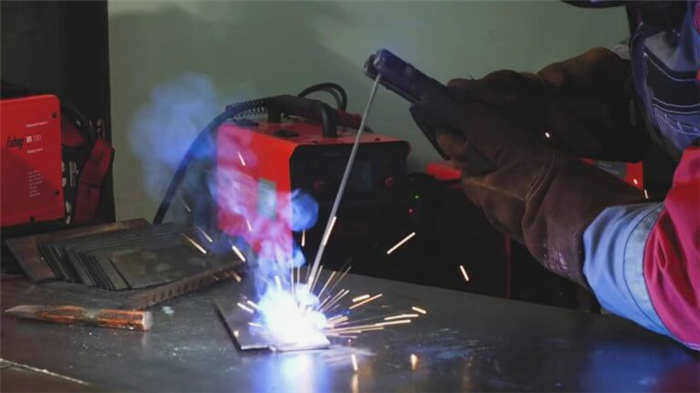

Технология сварки: от прихваток до шва

Не пытайтесь сразу варить сплошным длинным швом. Тонкий лист моментально накопит тепло и поплывет. Работа должна строиться поэтапно.

Сначала подготовьте поверхности. Очистите края от ржавчины, грязи и краски. Соедините детали максимально плотно, без зазоров. Если конструкция позволяет, используйте соединение внахлест — так риск провала металла в отверстие будет ниже. Зафиксируйте заготовки струбцинами или прижимами.

Начинайте с прихваток. Делайте короткие импульсы дуги на расстоянии 7–10 см друг от друга. Это удержит детали от смещения и деформации. Только после того, как вся конструкция «схватилась», можно переходить к основному шву. При этом важно соблюдать несколько правил:

1. Держите короткую дугу. Оптимальное расстояние от кончика электрода до металла — около 2 мм. Если вы слишком сильно оторвете электрод, возникнет длинная дуга, которая мгновенно прожжет дыру.

2. Контролируйте угол. Держите электрод под углом 30–60 градусов. Для стыковых соединений лучше использовать положение «углом назад».

3. Скорость и траектория. Ведите электрод быстро, но равномерно. Чтобы шов не был выпуклым из-за недостаточного прогрева, используйте зигзагообразные или круговые движения.

Если вы чувствуете, что металл начинает перегреваться, делайте длительные паузы. Для борьбы с тепловым расширением можно подкладывать под шов специальные термоотводящие прокладки (например, медные).

При работе с очень низкими токами обычная маска может показаться слишком темной, так как дуга будет слабой. В этом случае лучше использовать маску типа «хамелеон». Она остается светлой при отсутствии излучения и мгновенно затемняется только в момент горения дуги, что позволяет четко видеть сварочную ванну (раскаленное белое пятно металла) и не пропускать прожоги.
