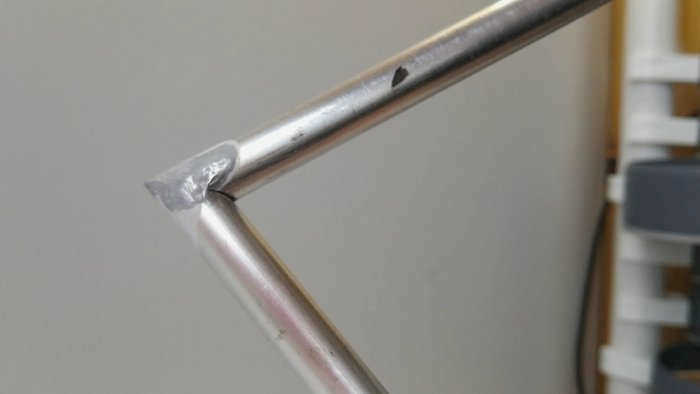

Сварка алюминия без аргона в домашних условиях: способы и советы

Для сварки алюминия без использования аргона в домашних условиях необходимо использовать специальные плавящиеся электроды с особым покрытием (например, марок УАНА, ОЗАНА или зарубежных аналогов вроде Nobitec 412). Основной рабочий параметр — использование постоянного тока обратной полярности. Сила сварочного тока рассчитывается исходя из диаметра электрода: нужно брать от 25 до 30 А на каждый миллиметр его толщины, но для работы с инвертором в быту рекомендуется придерживаться диапазона 70–100 А.

Почему алюминий — сложный металл для сварки

Работа с этим материалом требует иного подхода, чем со сталью. Главная проблема заключается в оксидной пленке. Температура плавления самого алюминия составляет всего 660 °C, тогда как её защитный слой плавится только при 2044 °C. Если не разрушить эту преграду, качественного соединения не получится.

К техническим трудностям также относятся:

• Высокая теплопроводность металла. Она вынуждает использовать ток, который в сравнении со сталью может быть на 100% выше. Чтобы деталь не «растекалась» и не прогорала, применяют специальные теплоотводящие подкладки или железные столы.

• Выделение водорода при расплавлении. Это приводит к появлению микропустот (пор) внутри шва после остывания.

• Большая усадка. При охлаждении детали могут деформироваться, поэтому важно обеспечить медленное остывание соединения.

Подготовка поверхности и расходные материалы

Перед началом работ заготовку нужно тщательно очистить от краски, лака и грязи. Обычная наждачка не всегда эффективна, лучше использовать щетку по металлу из нержавеющей стали. Для глубокой очистки от тугоплавкого оксида можно применить химический метод: деталь смачивают 5% раствором щелочи (температурой 60–70 °C) на две минуты, промывают горячей, а затем холодной водой. После этого её помещают в 20% раствор азотной кислоты на 6 или 7 минут, снова ополаскивают водой (сначала холодной, потом горячей) и сушат несколько часов.

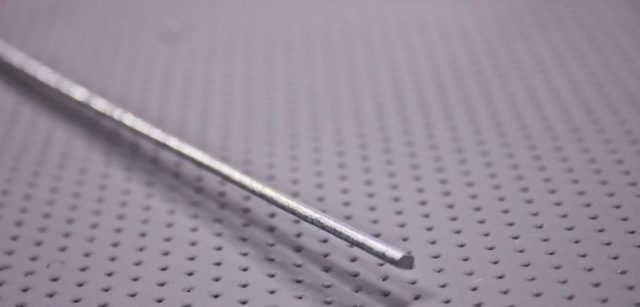

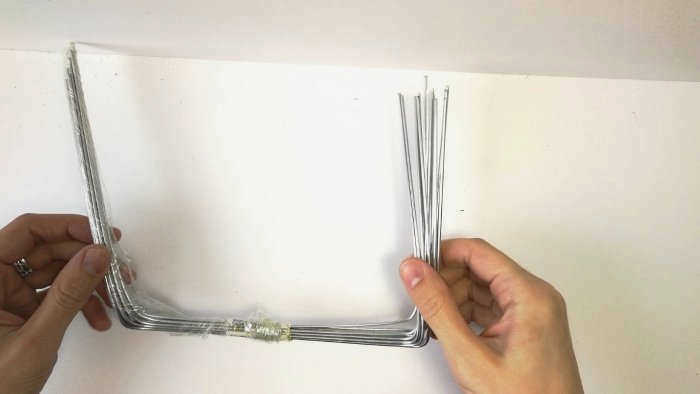

Специальный электрод для сварки алюминия визуально отличается от стандартного: его жила блестящая, так как состоит из алюминия, а покрытие — белое. Поскольку такие электроды гигроскопичны, перед использованием их желательно прокалить.

Технология процесса: пошаговая инструкция

Если вы решили варить алюминий обычным инвертором без аргона, придерживайтесь следующего алгоритма.

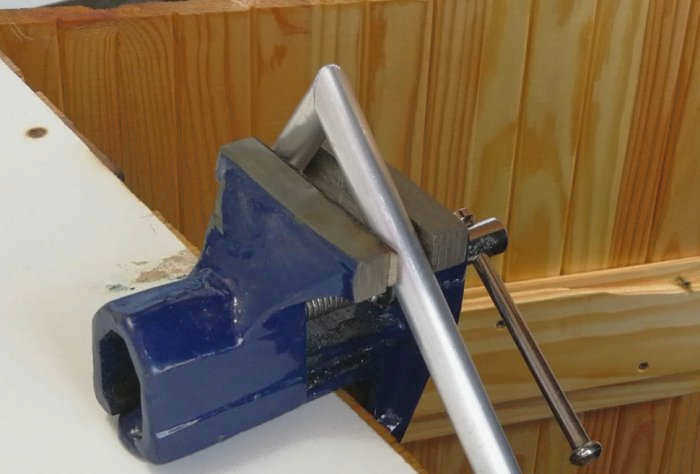

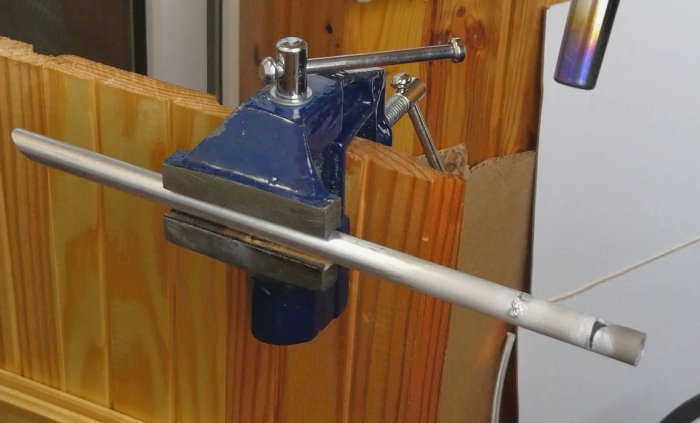

Шаг 1. Нагрев заготовок

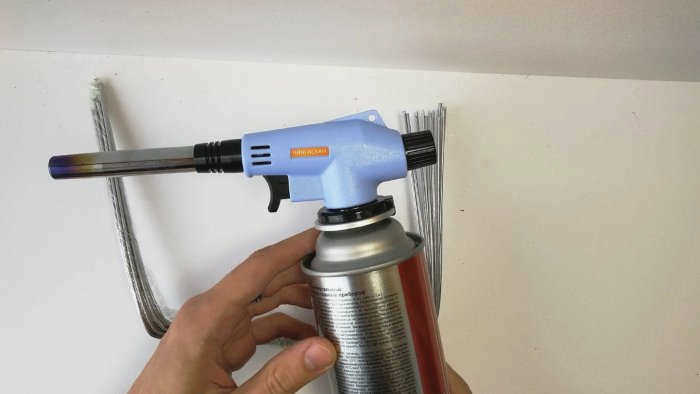

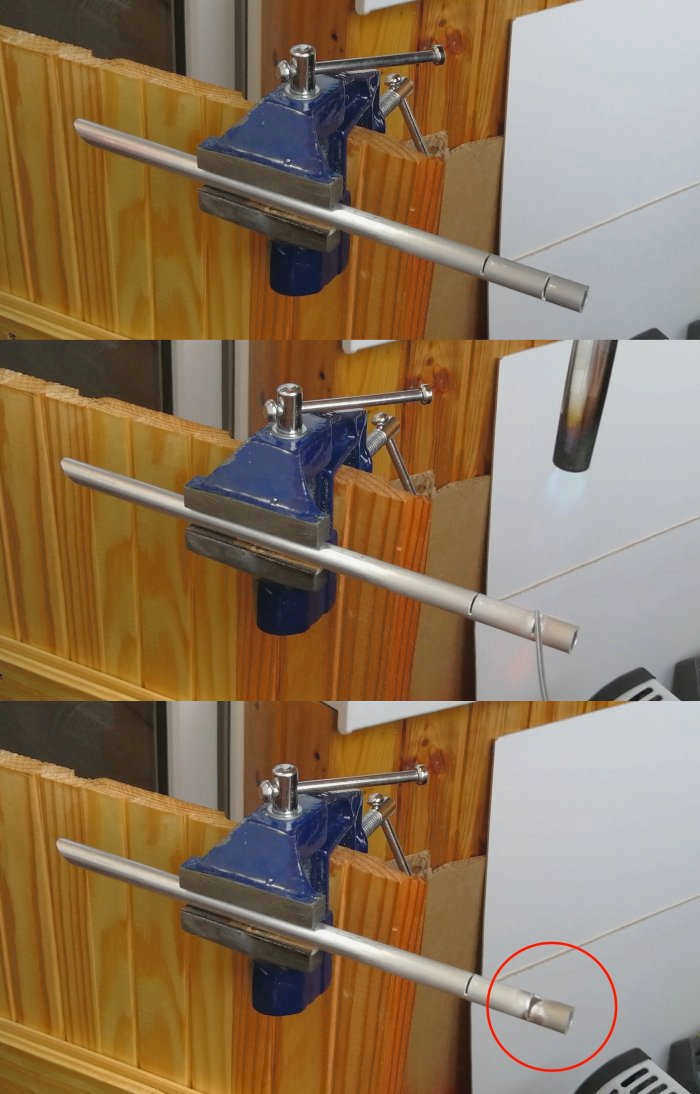

Чтобы упростить процесс и получить качественный шов, предварительно прогрейте детали газовой горелкой до 150–200 °C. Это поможет разрушить оксидный слой эффективнее. При работе с очень толстыми деталями нагрев может потребоваться до 400 °C.

Шаг 2. Настройка оборудования

Подключите аппарат на постоянный ток обратной полярности (плюс на электроде, минус на детали). Если вы используете полуавтомат, помните: алюминиевая проволока плавится в разы быстрее стальной, поэтому скорость подачи нужно увеличивать. Для предотвращения скручивания мягкой проволоки рекомендуется использовать специальное подающее устройство с роликами.

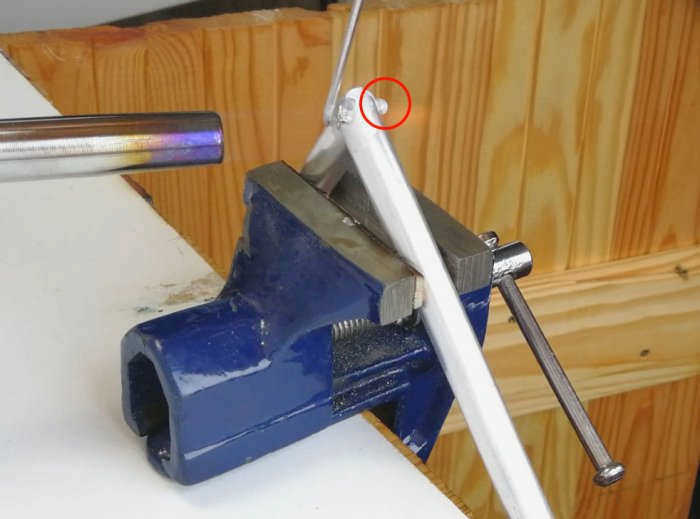

Шаг 3. Выполнение шва

Держите электрод под углом 90 градусов к поверхности. Сварка должна вестись на короткой дуге, иначе из-за высокой текучести металла будет трудно контролировать сварочную ванну. Электрод сгорает в 3–4 раза быстрее, чем при сварке стали, поэтому двигать его нужно значительно быстрее.

При возникновении обрыва дуги сразу образуется дефект — кратер. Чтобы избежать трещин на этом месте, после завершения основного прохода вернитесь по шву назад, формируя над «ямой» небольшой купол.

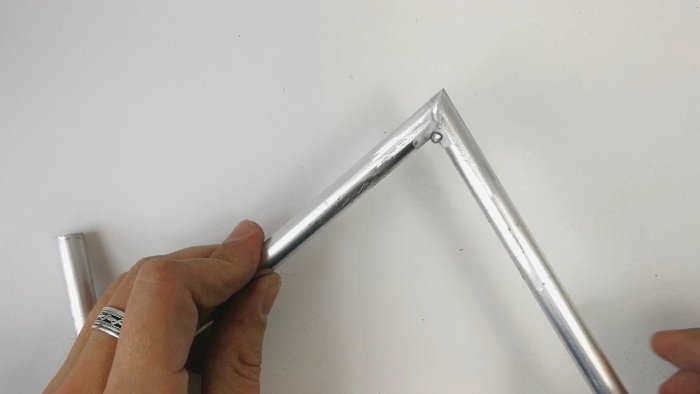

Шаг 4. Финишная обработка

После остывания необходимо сбить молотком окалину и зачистить место соединения щеткой по металлу. Важно не спешить: резкое охлаждение сделает шов хрупким. Не оставляйте шлак на поверхности, так как в дальнейшем он провоцирует активную коррозию.

Сравнение методов сварки алюминия

Выбор способа зависит от требуемой прочности и доступного оборудования.

1. Аргонодуговая сварка (TIG) — самый качественный метод. Используются вольфрамовые электроды диаметром 1,6–5 мм в среде аргона или гелия. Это позволяет получить максимально надежное соединение, но требует дорогостоящих баллонов и навыков.

2. Полуавтоматическая сварка — идеальна для алюминиевых сплавов благодаря импульсному току, который разрушает оксидную пленку. Однако профессиональные полуавтоматы с режимом Al стоят дорого.

3. Метод ММА (электродами с обмазкой) — самый доступный вариант для дома. Он подходит для ремонта деталей толщиной от 4 мм, где не предъявляются экстремальные требования к прочности. Шов может содержать поры, но при правильном подходе он вполне пригоден для бытовых нужд и ремонта кузовных элементов или профилей.
