Технология ТИСЭ: особенности устройства свайного фундамента

Технология ТИСЭ (Технология Индивидуального Строительства и Экологии) представляет собой метод возведения свайного фундамента, где каждая опора имеет расширение («пятку») в нижней части. Это уширение работает как анкер: когда морозное пучение пытается выдавить сваю из земли, оно давит на широкое основание снизу вверх, но не может преодолеть вес здания и сопротивление грунта. Главный конструктивный принцип заключается в том, что железобетонный ростверк должен быть подвешен над землей на высоту 30–40 см. Такая отсечка исключает прямой контакт бетонной ленты с пучинистым грунтом.

Типология и варианты основания

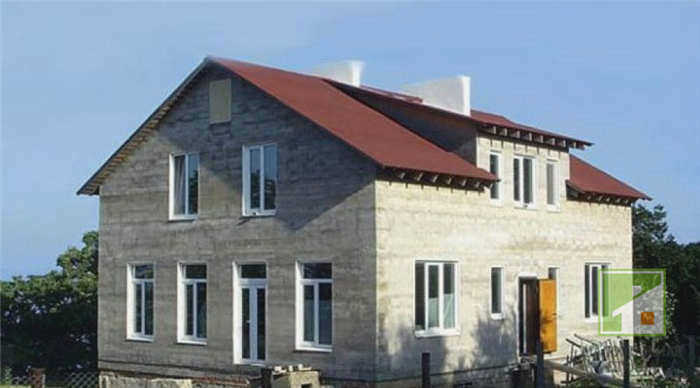

Выбор типа фундамента зависит от нагрузки и веса строения. Для легких построек вроде каркасных бань или сараев используют столбчатый тип, где опоры стоят точечно под углами и в местах пересечения стен. Если планируется двухэтажный дом из бруса или пенобетона, применяют столбчато-ленточный вариант. В этом случае сваи связываются единым железобетонным ростверком, проходящим под всеми несущими стенами. Наиболее сложным является фундамент с подвалом, который не имеет ограничений по этажности, но требует огромных земляных работ и редко встречается в частном строительстве.

Технология эффективна на 90% типов почв РФ, включая глину, суглинки, песок и лесс. Единственное серьезное препятствие — это плывуны или сильно подтопленные иловые почвы, где сваи могут потерять устойчивость.

Необходимый инструментарий

Для создания правильной геометрии не подойдет обычный садовый бур. Специализированный инструмент — бур ТИСЭ-Ф с откидным плугом. Его конструкция позволяет сформировать куполообразное уширение диаметром до 60 см на дне скважины. Стандартная глубина бурения составляет около 3 метров, но при использовании дополнительных комплектующих этот показатель можно увеличить.

Для ускорения процесса часто взят мотобур или бензобур. Однако опытные строители отмечают нюанс: использование тяжелого мотобура на плотных грунтах может снизить точность разметки и геометрию лунок. Ручной бур ТИСЭ-Ф дает больше контроля над формой расширения.

Пошаговый процесс устройства фундамента

1. Разметка участка

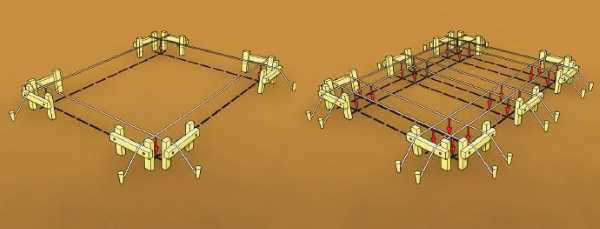

Сначала очищают участок от растительности и снимают дерн на глубину 10–15 см. Важно удалить все корни деревьев, чтобы они не повредили опоры. Разметку проводят с помощью обносных досок и бечевки. Чтобы получить идеальный прямоугольник, обязательно проверяйте диагонали: они должны быть идентичными.

Внутри контура размечают места будущих опор по проектному шагу. Для точности используют оцинкованные трубы или колышки. Если вы строите дом 11,25 на 8,85 метра с шагом свай 1,8 на 2,3 метра, вам может потребоваться около 35 свай.

2. Бурение и создание уширения

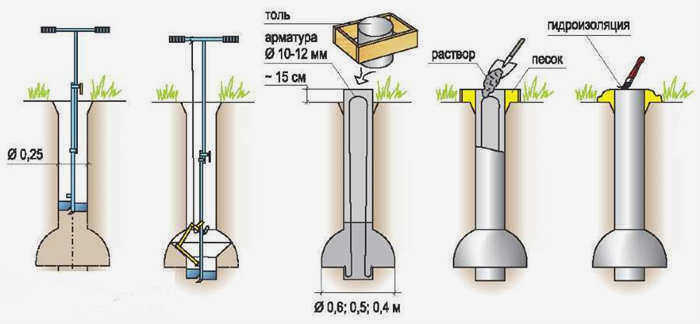

Процесс бурения разделяют на этапы. Сначала пробурается основная лунка (например, глубиной 1,6 метров). Затем с помощью специального механизма или самодельного устройства создается расширение. Если использовать ручной труд, это требует много времени: например, при 35 лунках бурение может занять до двух недель интенсивной работы. При создании уширения диаметр дна увеличивается до 50–60 см.

3. Армирование и заливка бетона

В скважину опускают каркас из арматуры (обычно диаметром 10–12 мм). Важно, чтобы концы прутьев выступали над уровнем земли на 5 см для последующей связи с ростверком.

Заливка идет в два этапа:

Сначала заполняют само уширение.
Затем устанавливают опалубку из рубероида или оцинкованных труб, которая выступает над землей. В неё заливают основную часть сваи.

Для качественного результата используют бетон марок М250–М300. При замесе можно добавить пластификатор (например, С-3), чтобы смесь была густой и не требовала избытка воды. После каждого слоя бетона обязательно проводят вибрацию в течение 10–15 секунд. Чтобы шпильки для ростверка не сместились, их устанавливают в свежий бетон под контролем уровня.

4. Устройство ростверка

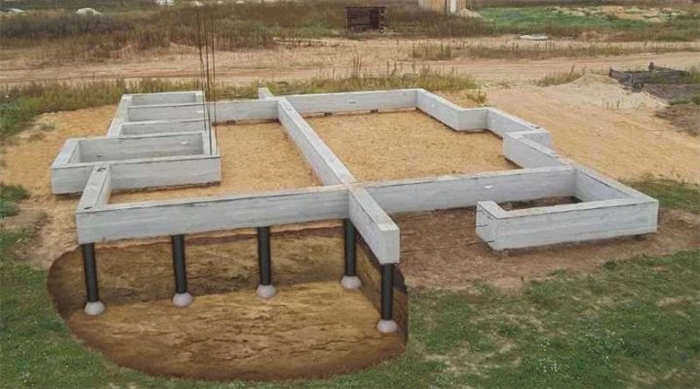

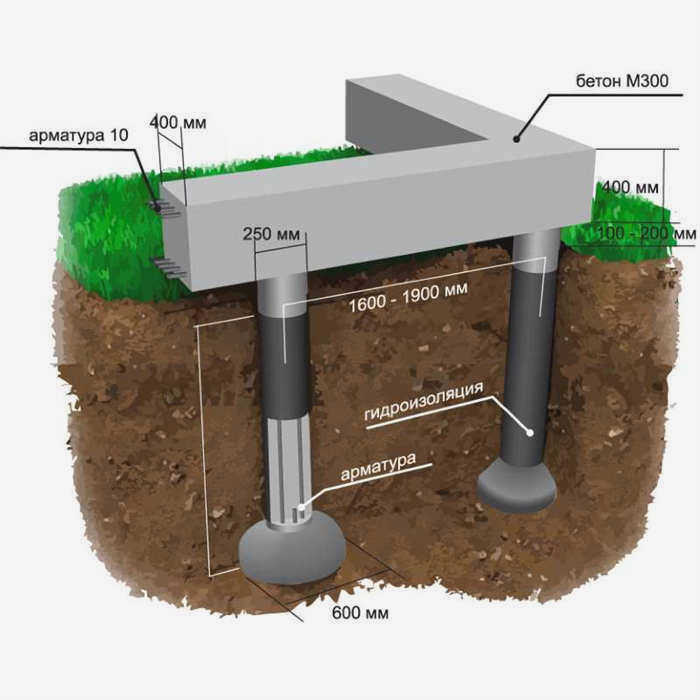

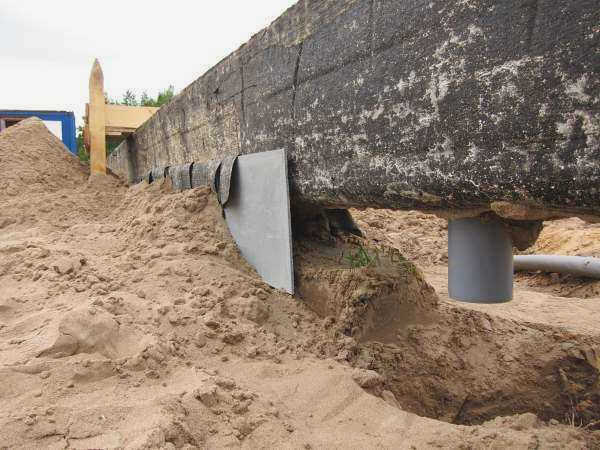

Когда сваи затвердеют, выполняют обвязку. Ростверк должен располагаться на высоте 30–40 см от земли. Это защищает конструкцию от влаги и давления грунта. При монтаже шпилек (например, М10 длиной 75 см) используйте гайки и шайбы с обеих сторон, чтобы ростверк не вырвало из бетона.

Экономические расчеты и ошибки

Фундамент ТИСЭ обходится значительно дешевле ленточного. Для дома площадью 100 м² затраты на материалы могут составить около 40 тысяч рублей (без учета еды и доставки). Это включает цемент, арматуру, трубы для опалубки и пластификатор.

Распространенные ошибки при самостоятельной работе:

Использование мотобура там, где нужна высокая точность; на одном операторе работать сложнее, но точнее.
Заливка бетона без щебня (получается пескобетон), что требует больше цемента и воды.
Отсутствие своевременного закрытия лунок: после дождя песок может вымыться обратно в скважину.
Неправильный уход за бетоном: сваи нужно накрывать пакетом и поливать водой через слой песка или опилок для равномерного созревания.

Если строить столбчатый фундамент, важно учитывать размер от до см т к на участке, чтобы опоры стояли строго по проекту. При правильном подходе, когда все сваи должно быть надежно закреплено, такая конструкция служит десятилетиями. Если вы решили сделать саму опалубку из труб, помните: цилиндр из рубероида должен быть чуть шире трубы, иначе вставить её будет невозможно.
