Как сделать строительные леса из профильной трубы своими руками

Для самостоятельного изготовления строительных лесов из профильной трубы необходимо использовать стальные стойки сечением 30х30 мм (длиной 1,5 м) и соединительные элементы из профиля 25х25 мм. Горизонтальные распорки обычно изготавливают из труб диаметром 15 мм длиной около 96 см, а диагональные связи — из аналогичных трубок длиной по 2 метра. Такая конструкция позволяет создавать секции высотой 1,5 м и шириной порядка 1 метра, что оптимально для большинства фасадных работ.

Необходимые материалы и инструменты

Прежде чем приступать к сварке, соберите полный комплект оборудования. Без качественного инструмента добиться ровной геометрии рамы будет невозможно.

Инструментарий:

Сварочный аппарат (для создания жестких соединений);
Болгарка (для резки труб и зачистки швов);
Дрель (необходима для сверления отверстий под болты);
Уровень и рулетка (критически важны для соблюдения вертикалей);
Молоток и шлифовальная машина.

Материалы для одной секции:

Профильная труба 30х30 мм — для основных вертикальных стоек.
Трубка диаметром 15 мм — для горизонтальных и диагональных распорок.
Профиль 25х25 мм — для изготовления переходников (для наращивания высоты) и вставок в «башмаки».
Листовой металл — для создания опорных площадок («башмаков»).
Доска толщиной 40–50 мм — для устройства рабочего настила.
Болты, гайки и шайбы — для сборно-разборного соединения элементов.

Технология изготовления металлических лесов

Процесс создания секционного оборудования делится на несколько этапов: от подготовки отдельных деталей до финальной сварки рамы.

Подготовка компонентов

Сначала нужно изготовить горизонтальные распорки. Нарежьте трубы диаметром 15 мм на отрезки по 96 см. Чтобы соединить их с вертикальными стойками, сделайте на концах каждой трубки надрезы глубиной около 6 см и расплющите их молотом. Диагональные элементы готовятся длиной 2 метра.

Для возможности возведения многоярусных конструкций потребуются переходники. Возьмите отрезки профиля 25х25 мм длиной 30 см и куски трубы 30х30 мм длиной 8 см. Вставьте меньший профиль в больший так, чтобы он находился строго по центру, и надежно сварите их. На каждую секцию при наращивании высоты уходит четыре таких переходника.

Сборка рамы и опор

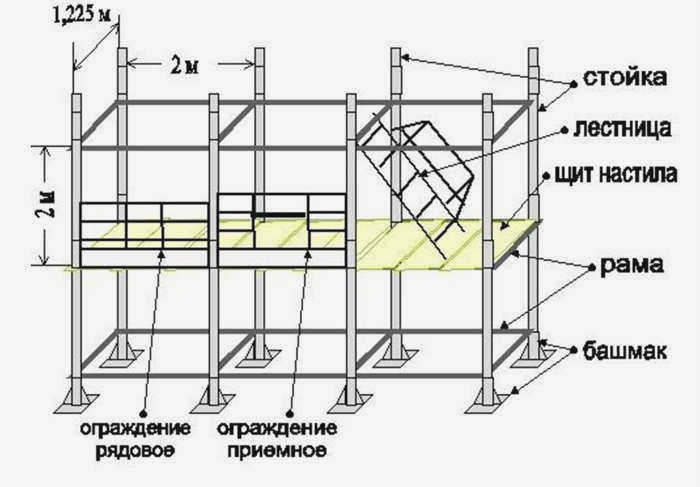

Вертикальные стойки (1,5 м) соединяются горизонтальными распорками через каждые 30 см. Это формирует жесткую раму-стойку. Чтобы леса не проседали в грунт, из листового металла вырезают квадраты со стороной 150 мм — это «башмаки». В центр каждого квадрата приваривается отрезок профиля 25х25 мм длиной около 15 см. Эти элементы будут надеваться на нижние стойки.

Финальная сборка секции

Выставьте две стойки на башмаках параллельно друг другу. Убедитесь, что верхние перекладины находятся на одном уровне. После этого приложите диагональные распорки, отметьте места отверстий и просверлите их дрелью. Скрепите конструкцию болтами. Для дополнительной устойчивости горизонтальные распорки можно соединить крест-накрест, расплющив их середину молотком и закрепив одним центральным болтом.

Организация рабочего места и настила

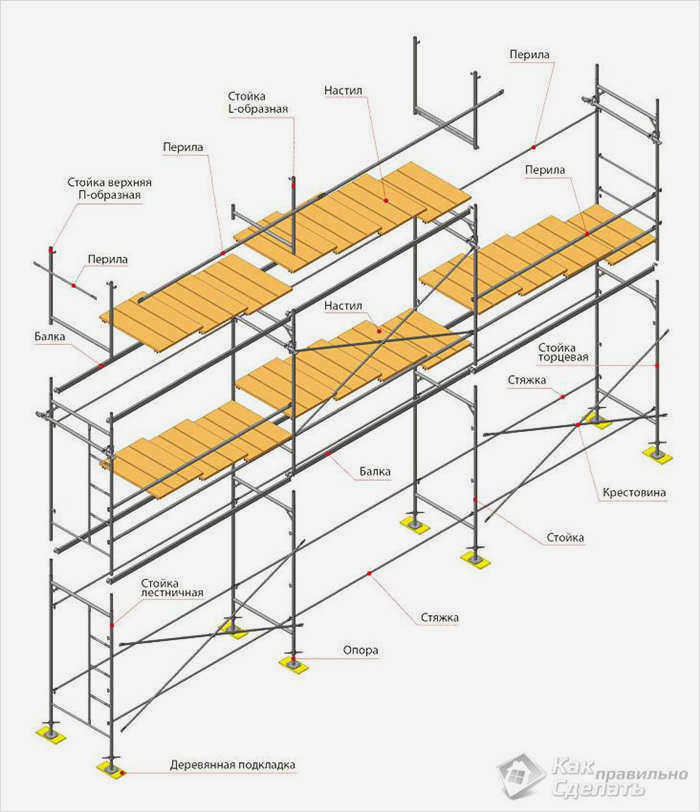

Рабочий настил — это основа безопасности. Доски для пола должны быть длиннее секции примерно на 30 см. Чтобы доска не соскользнула, используйте поперечные отрезки профиля (перемычки). Устанавливайте одну перемычку по центру настила и еще две по краям с разных сторон металлической распорки. Это исключит смещение площадки в сторону.

При работе на высоте важно помнить о двух типах конструкций:

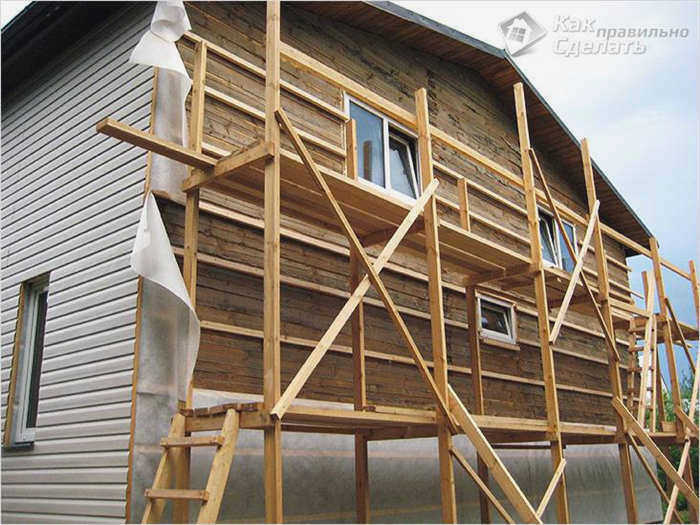

Фасадные леса: предназначены для отделки стен и монтажа утеплителя. Их обязательно нужно жестко крепить к фасаду здания, чтобы порывы ветра или случайное движение рабочего не опрокинули систему.

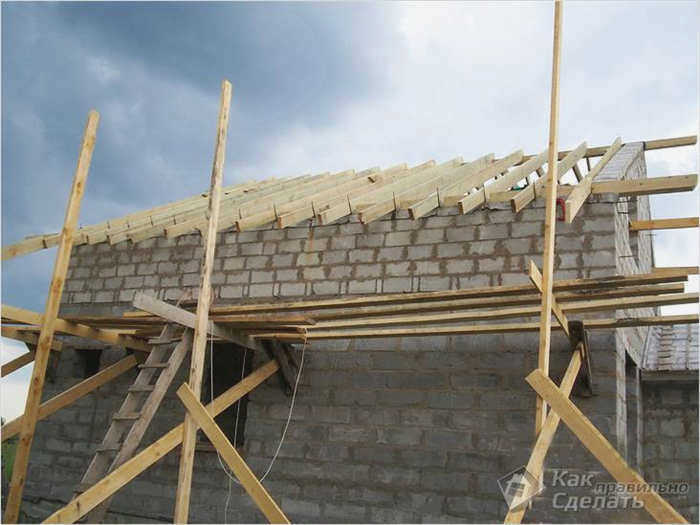

Опорно-консольные леса: используются при кровельных работах. Они опираются на боковые стойки и горизонтальные консоли, закрепленные на стене. Ширина настила здесь должна быть не менее 1 метра для комфортной работы.

После завершения всех сварочных работ металл необходимо очистить от шлака и покрыть специальной краской по металлу. Это предотвратит коррозию при работе под открытым небом в дождливую погоду. Если вы планируете часто перемещать оборудование, делайте акцент на болтовых соединениях, а не на сплошной сварке, чтобы леса оставались разборными.
