Строение и устройство мембранного гидроаккумулятора

Строение гидроаккумулятора напрямую определяется типом используемого накопителя энергии. В современных бытовых системах водоснабжения наиболее часто встречаются гидроаккумуляторы с пневматическим накопителем, где роль разделителя между водой и газом выполняет эластичная мембрана или баллон.

Устройство мембранного гидроаккумулятора

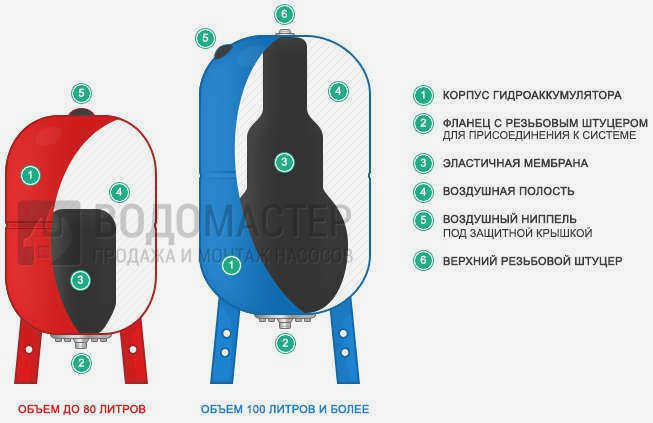

Типичный бытовой прибор представляет собой герметичную стальную емкость, внутри которой находится резиновая «груша». Этот элемент разделяет бак на две независимые камеры: водяную и воздушную. Основные компоненты конструкции включают следующие узлы:

Металлический корпус изготавливают из углеродистой или нержавеющей стали. Толщина стенок обычно составляет не менее 1 мм, а рабочее давление в таких моделях варьируется от 6 до 10 бар. Внутренняя поверхность защищают антикоррозийным покрытием, чтобы избежать контакта воды с металлом.

Мембрана (баллон) служит главным разделителем сред. Для питьевой воды применяют инертные материалы, такие как бутилкаучук или EPDM (этилен-пропиленовый каучук). Эти составы не передают жидкости посторонние запахи или привкус. В отличие от диафрагменных моделей, где плоская перегородка растягивается до стенок корпуса, баллонные гидроаккумуляторы содержат «грушу», которая позволяет воде никогда не соприкасаться со стальными стенками бака.

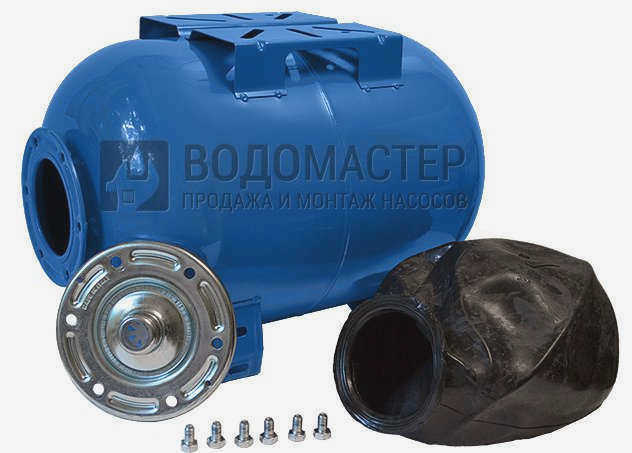

Фланец фиксирует горловину мембраны к корпусу с помощью болтов или винтов. Это съемный диск из латуни или оцинкованной стали, благодаря которому мембрана является заменяемым расходным материалом. Ее ресурс составляет в среднем 3–5 лет, после чего требуется замена при разрыве или потере эластичности.

Ниппель (золотник) работает по принципу автомобильного клапана. Он расположен на корпусе и обеспечивает доступ к воздушной полости для регулировки давления. Через него подкачивают сжатый воздух или азот, чтобы создать необходимую подушку. Штуцер представляет собой резьбовое соединение для непосредственного подключения воды к системе.

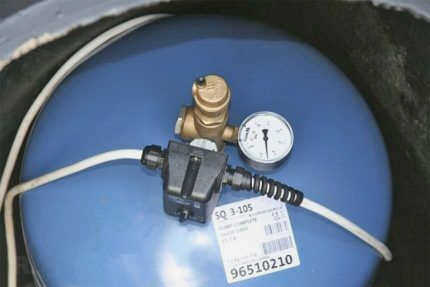

В крупных устройствах объемом от 100 литров и выше часто применяется принцип проходного бака. Внутри проходит полая стальная штанга с уплотнителем, на конец которой накручивается манометр или реле давления.

Классификация по принципу накопления энергии

Конструкция устройства определяет физический способ передачи энергии жидкости в систему. Все гидробаки делятся на две большие группы.

Пневматические аккумуляторы

Это наиболее востребованный тип, получивший наибольшее распространение в быту и промышленности. В них накопление энергии происходит за счет сжатия газа. В качестве среды используется обычный воздух или сжатый газ, обычно азота. Азот считается более предпочтительным для промышленных нужд, так как его давление меньше зависит от колебаний температуры. Работа таких устройств подчиняется закону Бойля-Мариотта: при уменьшении объема воздушной камеры давление газа растет пропорционально.

Механические аккумуляторы

Такие системы используют физическую силу или массу для создания напора. Они встречаются реже из-за специфических характеристик.

Грузовые модели накапливают потенциальную энергию груза, находящегося на определенной высоте. При заполнении бака водой груз поднимается, а затем под собственным весом выдавливает жидкость в систему. Давление здесь постоянно и зависит от массы объекта.
Пружинные устройства работают через поршень. Заполняя гидроаккумулятор, вода сжимает металлическую пружину, которая затем выталкивает воду при открытии крана.

Грузовые системы очень массивны и громоздки, поэтому их используют только в промышленности для поддержания постоянного давления. Пружинные модели компактнее, но они менее надежны из-за риска просадки или поломки пружины.

Сравнение моделей по способу установки

Геометрия корпуса влияет на удобство монтажа и возможности обслуживания. Вертикальные гидроаккумуляторы устанавливаются на специальные ножки. Они занимают меньше места и подходят для установки непосредственно на пол. В таких моделях часто предусмотрен специальный штуцер для удаления воздуха, который может скапливаться в верхней части бака.

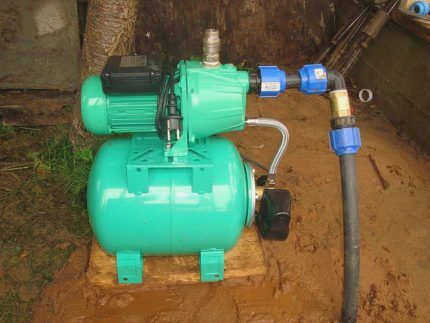

Горизонтальные модели имеют плоское основание или «лапы». Их удобно монтировать в узких нишах или под потолком. Такие конструкции часто применяются вместе с поверхностными насосами, которые устанавливаются прямо на корпус бака. В горизонтальных вариантах подача воды и удаление воздуха обычно происходят через боковые отверстия.

Техническая разница: гидроаккумулятор и расширительный бак

Частая ошибка при проектировании систем — использование расширительного бака вместо гидроаккумулятора или наоборот. Несмотря на внешнее сходство, это разные приборы.

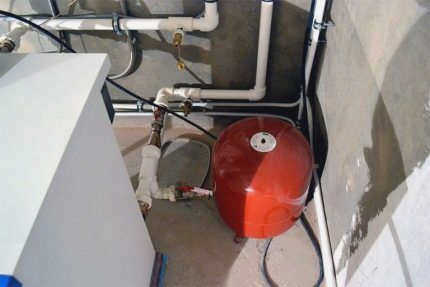

Гидроаккумуляторы (традиционно синего цвета) предназначены для холодного водоснабжения. Их мембраны из пищевого бутилкаучука рассчитаны на контакт с питьевой водой. Расширительные баки (обычно красного цвета) используются в системах отопления и ГВС для компенсации теплового расширения жидкости. В них применяется техническая резина, которая непригодна для контакта с питьевой водой.

Использование красного бака для питья или синего в системе отопления приведет к быстрому разрушению материалов.

Правильная эксплуатация системы требует соблюдения настроек давления. При установке бытового гидроаккумулятора принято выставлять давление включения насоса около 2,5–3 бар, а давление выключения — на уровне 4–4,5 бар. Это обеспечивает комфортный напор и защищает оборудование от слишком частых циклов пуска/остановки. Если насос включается слишком часто, его срок службы сокращается, что делает покупку бака большей емкости более выгодным решением в долгосрочной перспективе.
