Стойка с протяжкой для УШМ своими руками: устройство и сборка

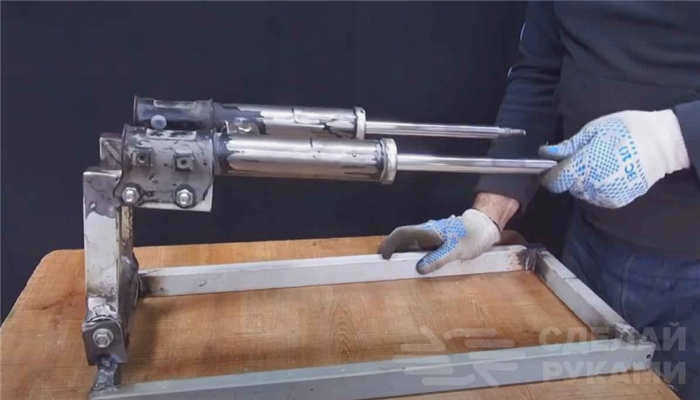

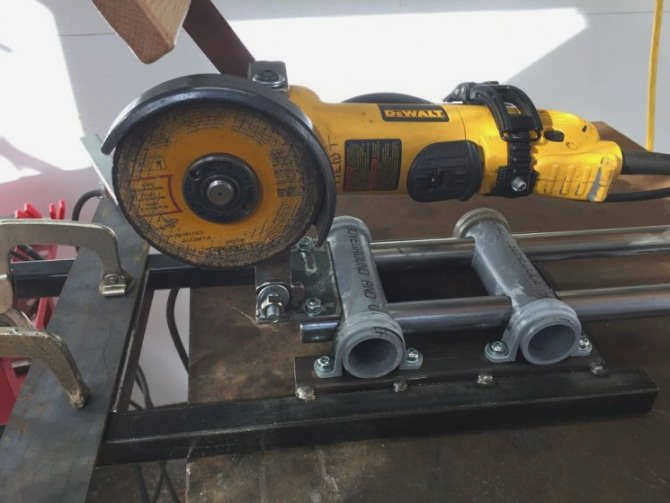

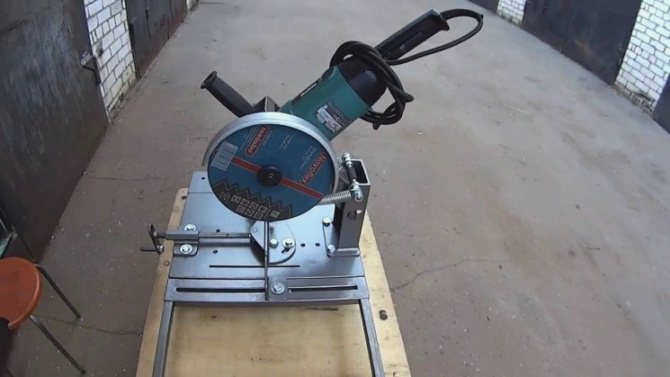

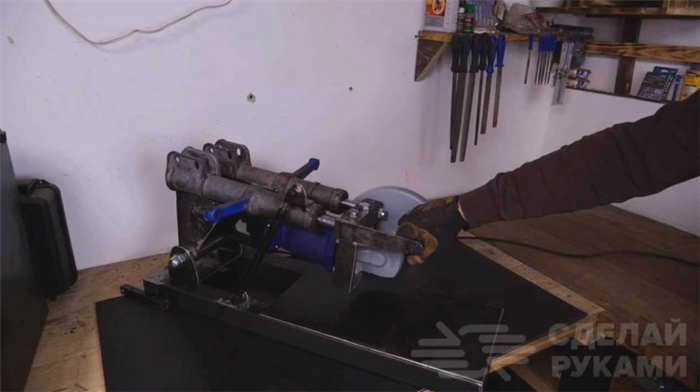

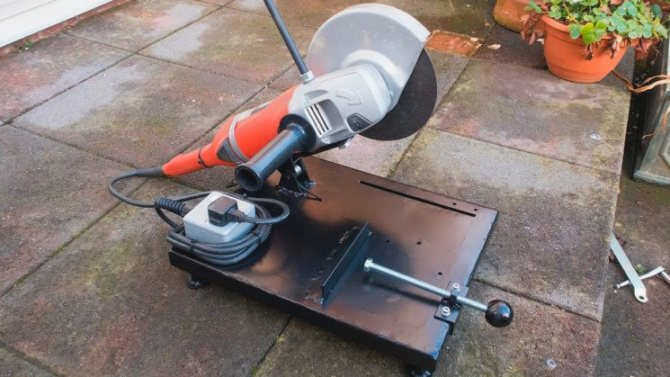

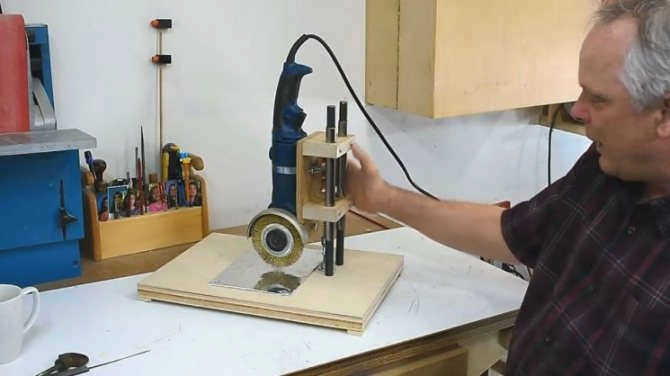

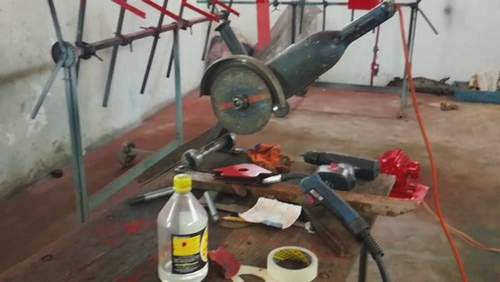

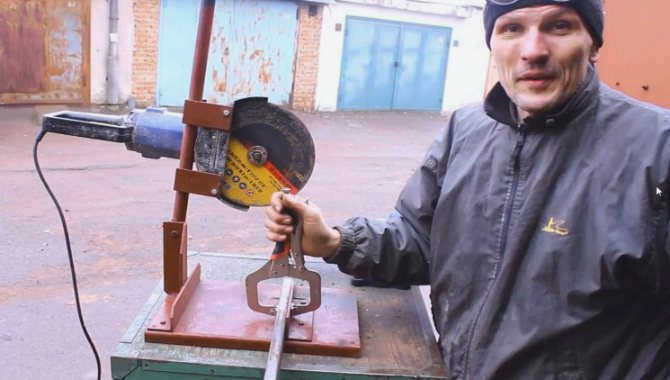

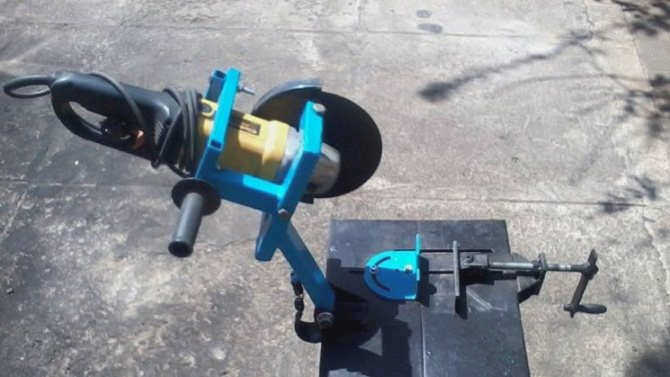

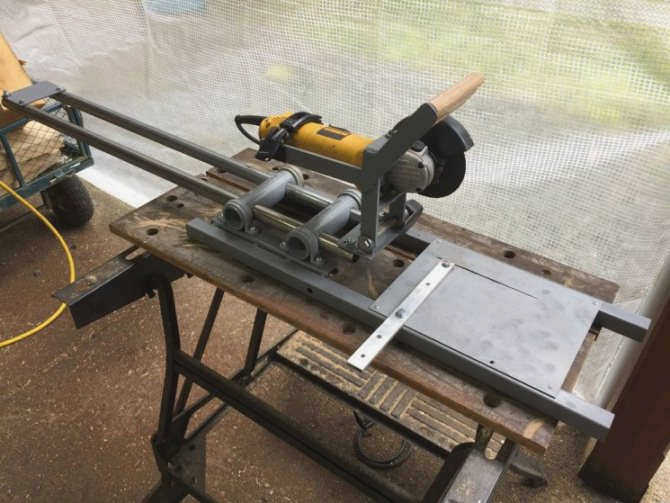

Изготовление стойки с протяжкой для угловой шлифовальной машины (УШМ) позволяет превратить обычную болгарку в подобие торцовочной пилы. Это дает возможность выполнять точный рез металла или пластика под прямым углом 90 градусов, а также делать пазы и проточки в дереве. Конструкция работает по принципу маятника: инструмент плавно опускается на заготовку и возвращается в исходное положение под воздействием пружины.

Технические узлы конструкции

При проектировании самодельного станка важно разделить его на три функциональные зоны. Каждая из них отвечает за устойчивость, точность или удобство управления.

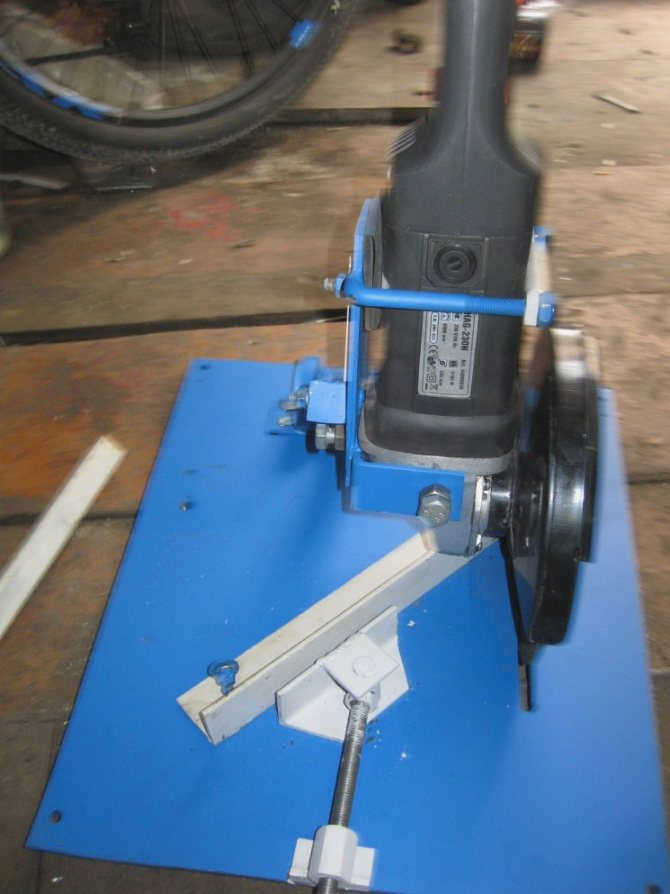

Станина (основание). Это фундамент устройства. Чтобы минимизировать вибрации при работе с абразивным диском, основание должно быть тяжелым и жестким. Можно использовать сваренный прямоугольный каркас из стального уголка (например, отрезки по 30 см) или массивную платформу из листового железа толщиной около 3 мм с загнутыми краями.

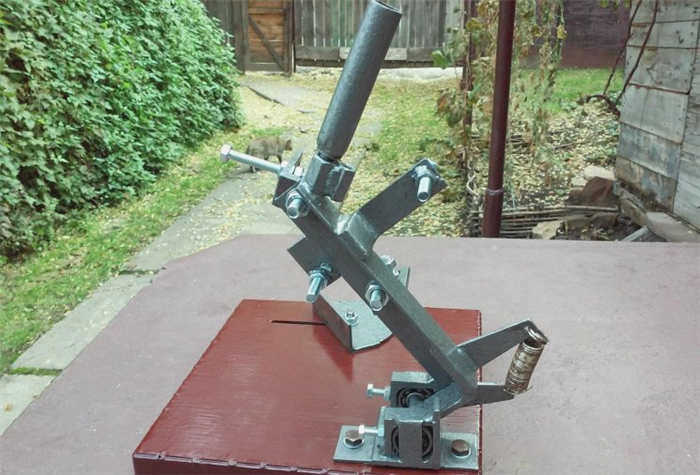

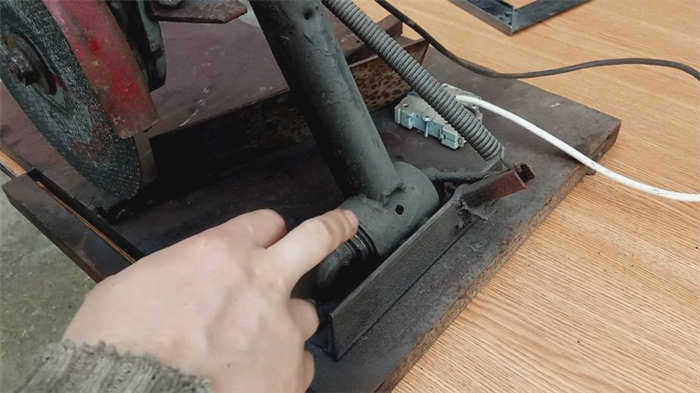

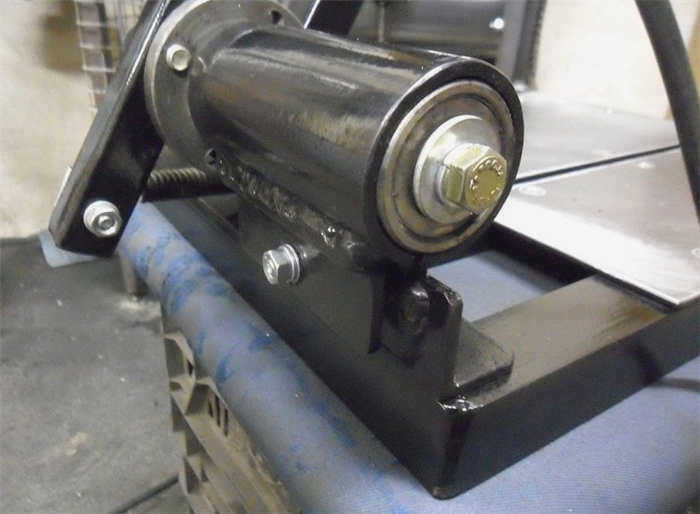

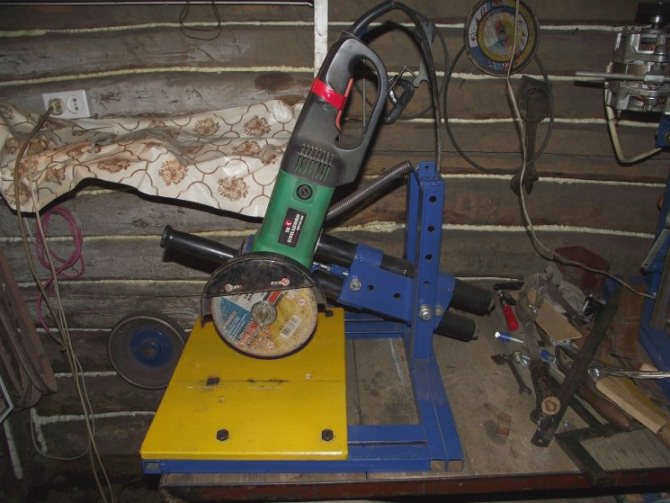

Поворотный механизм. Самый ответственный узел. Он обеспечивает вертикальное движение инструмента без люфтов. Для реализации этой функции часто применяют ось от велосипедного колеса, установленную в пазах, приваренных к станине. Чтобы исключить люфт, оси нужно подгонять максимально плотно. В качестве подвижного элемента может выступать шкив с регулируемым винтом или сварная конструкция из профильной трубы и уголка.

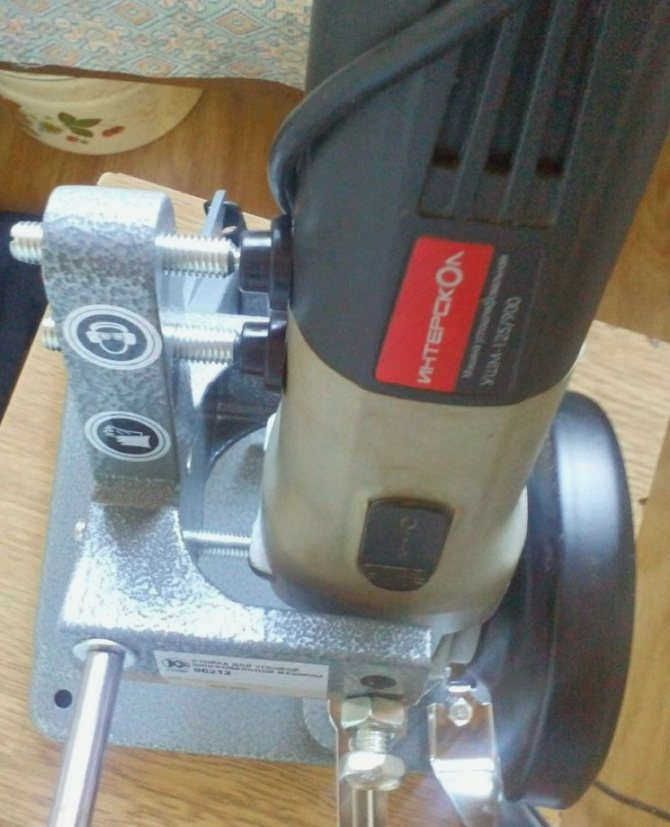

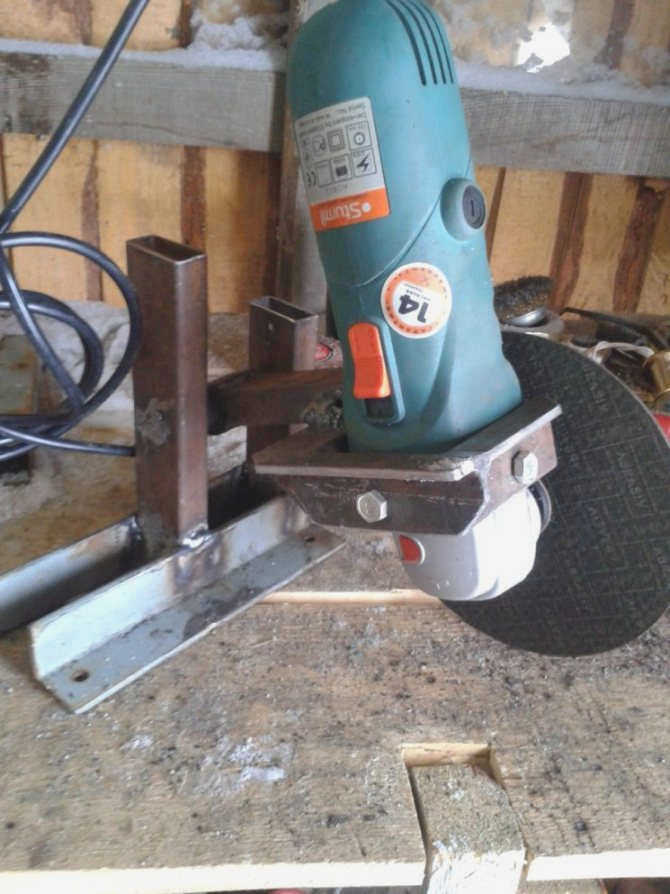

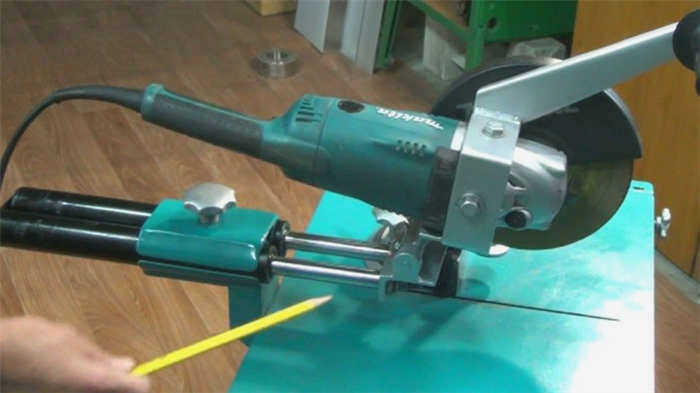

Кронштейн крепления УШМ. Эта деталь удерживает саму машинку. Для надежной фиксации используют профильную трубу (например, 40х10 мм) и куски уголка (размером около 30 мм длиной). Крепление осуществляется через посадочную резьбу на редукторе болгарки, где обычно предусмотрено место под дополнительную рукоять.

Пошаговая инструкция по сборке

Существует несколько вариантов реализации, но наиболее практичным считается метод использования подручных металлических деталей и велосипедной оси.

Подготовка основания и оси

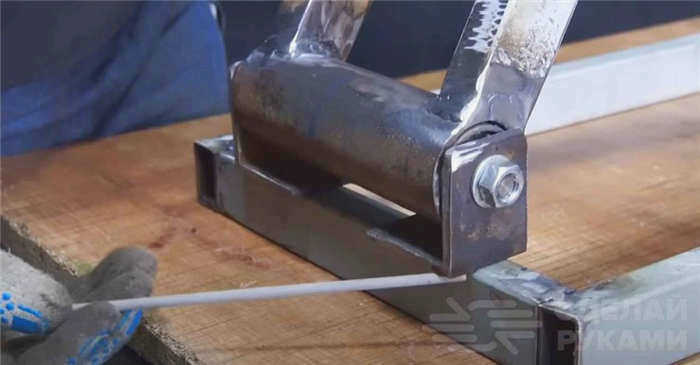

Сначала нужно собрать прямоугольную раму из стального уголка. В нужных точках на этой раме привариваются два одинаковых уголка, в которых предварительно пропилены пазы под ось. После сварки детали шлифуются для достижения симметрии. Затем конструкция собирается, и через подготовленные пазы продевается велосипедная ось. Важно убедиться, что подвижный механизм не имеет свободного хода при перемещении вверх-вниз.

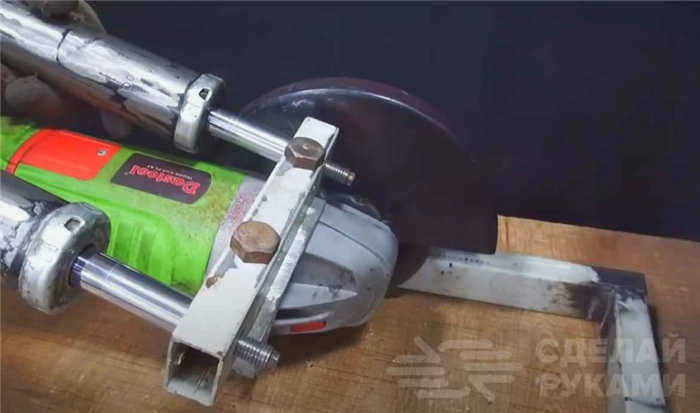

Создание держателя инструмента

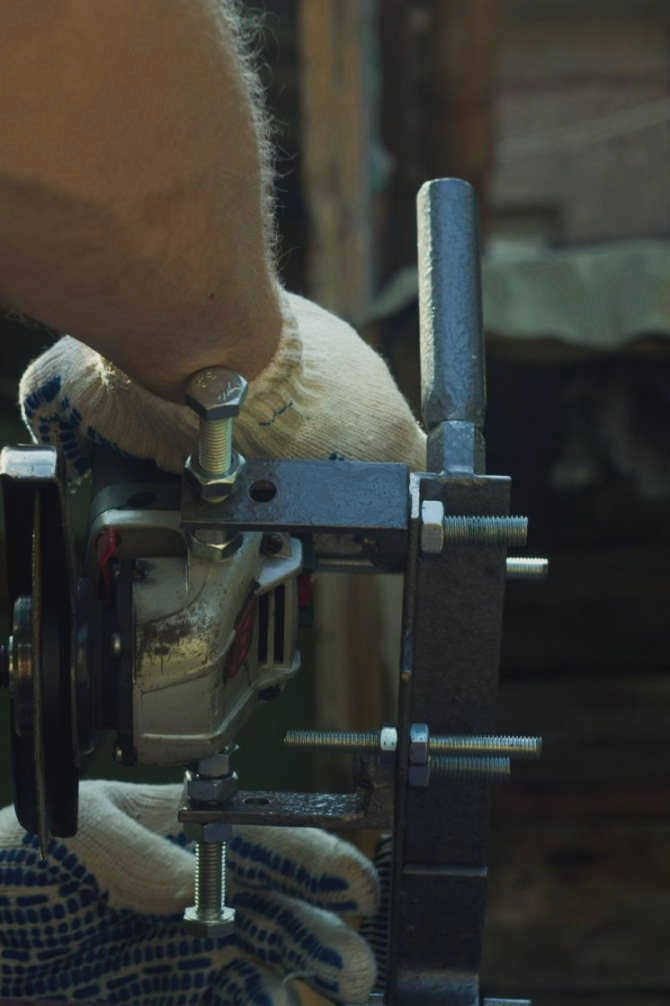

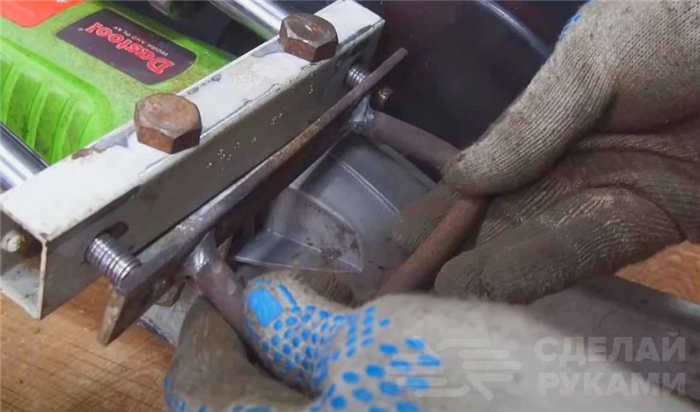

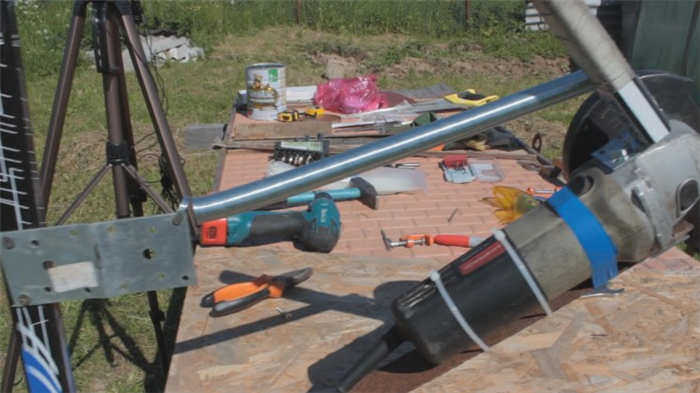

Кронштейн для болгарки изготавливается из профильной трубы или уголка. Чтобы инструмент не вращался внутри крепления, используют комбинированный метод фиксации:

• Основной упор идет через резьбовое соединение на корпусе УШМ. Для этого к кронштейну приваривают рукоять с резьбой М10 и используемый болт.

• Вторым точкой фиксации служит стальная пластина, выгнутая в виде скобы с прорезью под второй крепежный болт.

Установка механизмов возврата и регулировки

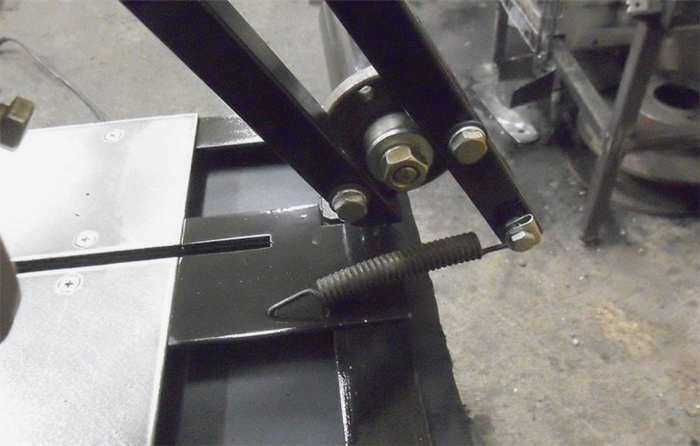

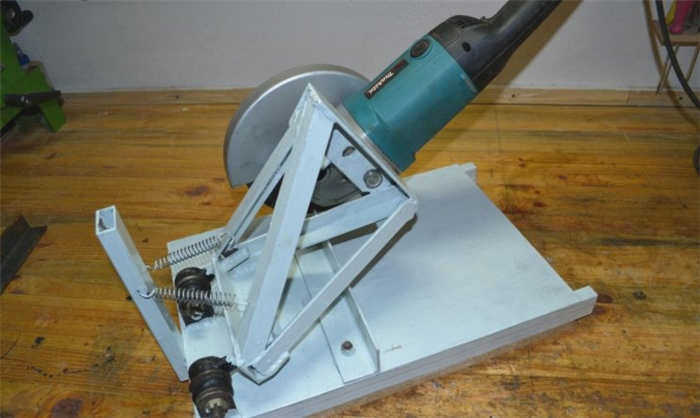

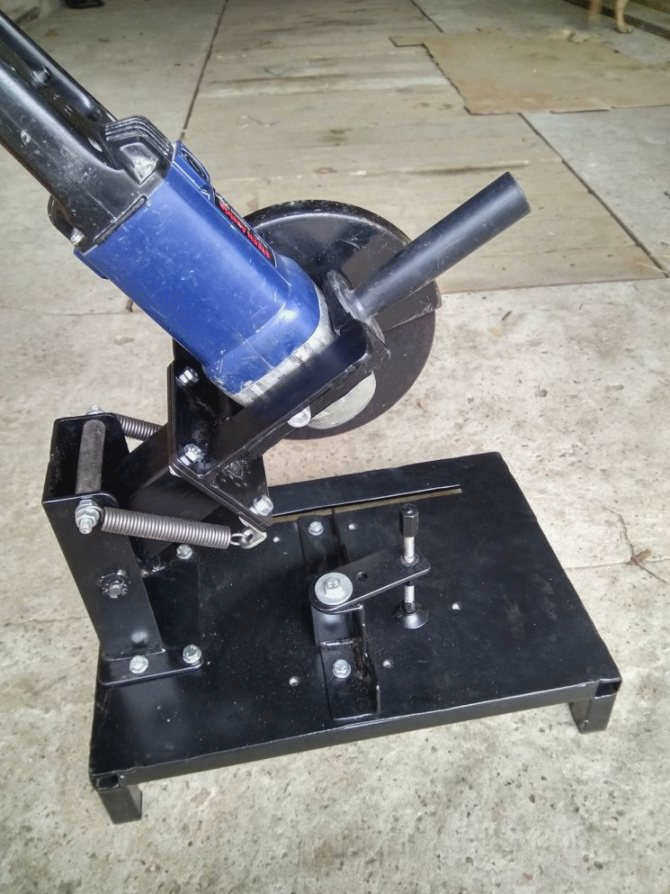

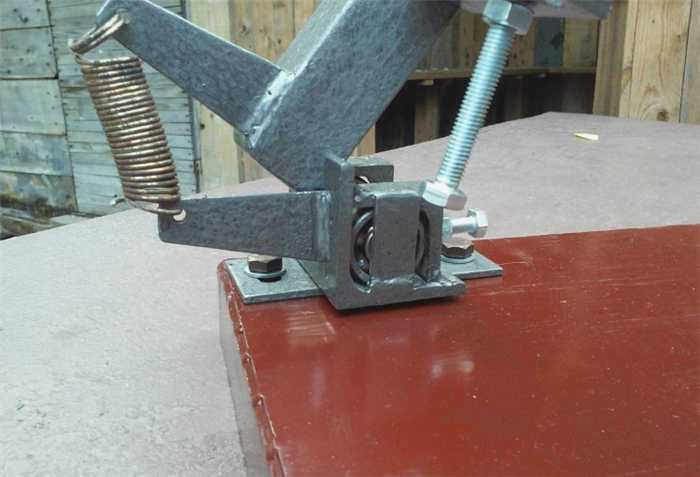

Для того чтобы рычаг сам поднимался после реза, устанавливают пружину. В качестве эффективного решения можно использовать упругую пружину от тормозных колодок (например, от грузовика ГАЗ-53). Она обеспечит плавный возврат маятника в верхнее положение.

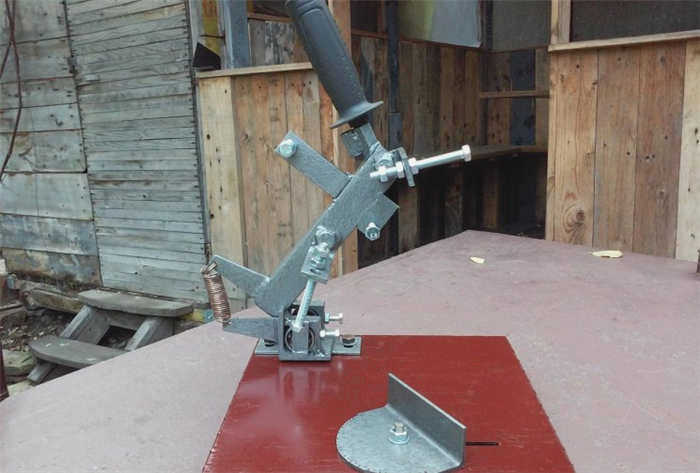

Чтобы диск всегда стоял перпендикулярно столу, необходима регулировка угла. Это реализуется через упорный болт: под одной из сторон оси приваривается гайка, в которую вкручивается винт. Подкручивая его, мастер меняет наклон всей конструкции.

Фиксация и столешница

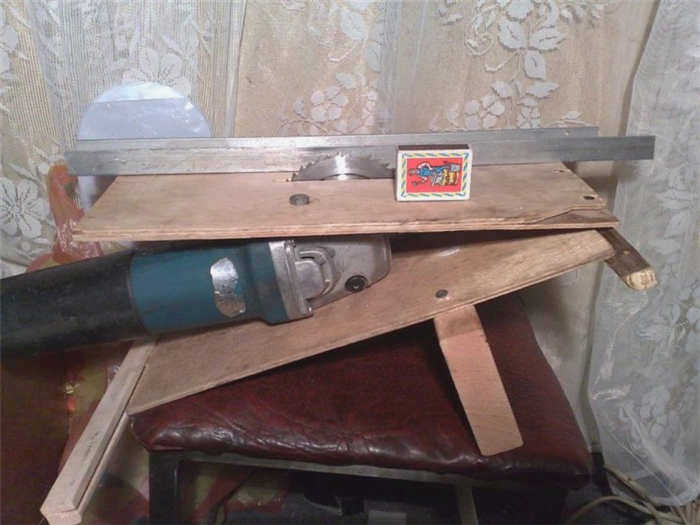

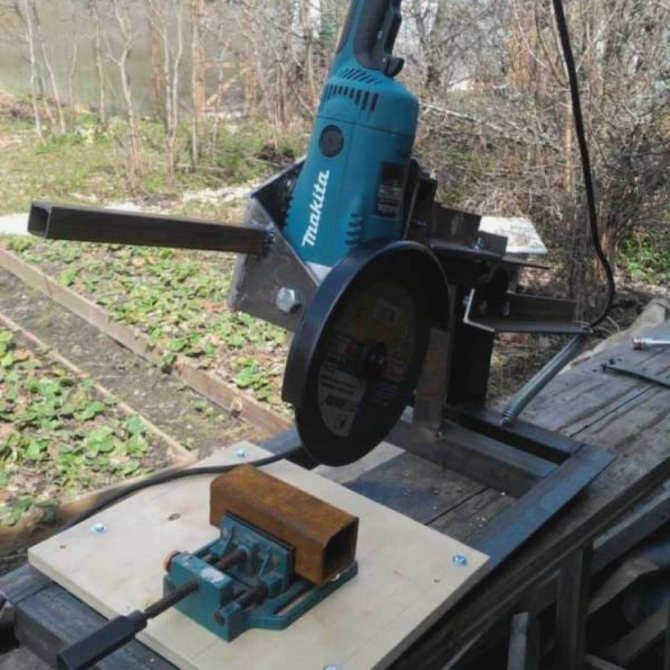

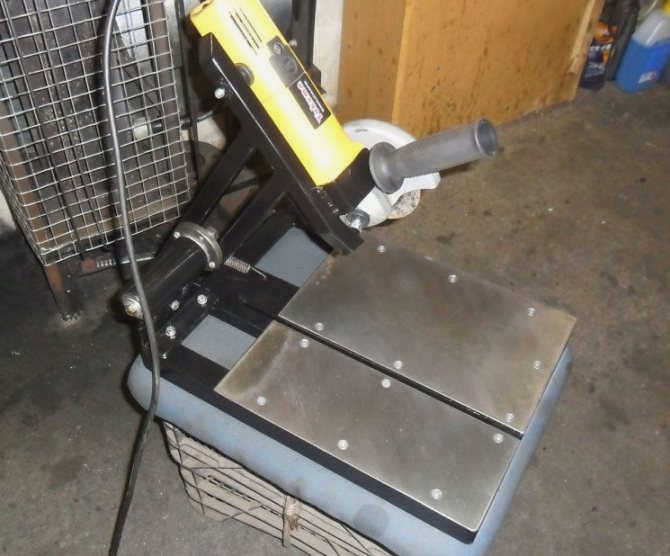

Для работы с деревом или пластиком поверх станины крепится рабочая поверхность — лист фанеры, закрепленный саморезами. Чтобы нижний болт крепления не мешал при работе, в фанере прорезают специальное «окно». Если нужно зафиксировать инструмент в одном положении (например, для проточки), используется блокировочный механизм. Обычно это болт М6 с наделанной ручкой, который проходит сквозь просверленное отверстие в оси и зажимает её.

Варианты использования и возможности

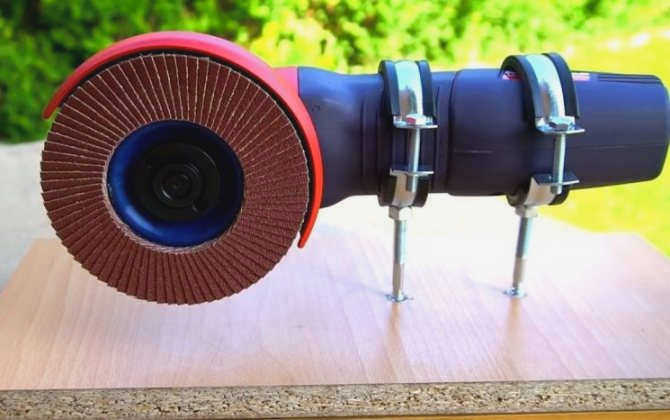

Стойка не ограничивается только резкой труб или профиля. Благодаря функции фиксации кронштейна в неподвижном состоянии, инструмент превращается в стационарный резак для создания пазов в брусках или досках.

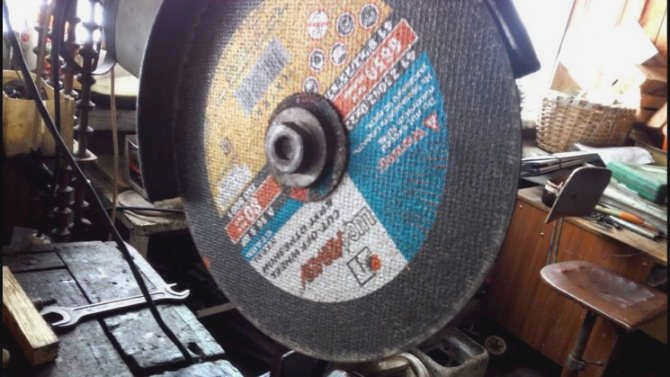

При работе с деревом необходимо использовать специальные диски по дереву. При переходе на металл важно следить за состоянием абразива и чистотой швов на самой стойке. После завершения сборки всех узлов, включая установку ограничителя вращения, конструкцию следует обезжирить и покрасить грунтом или краской для защиты от коррозии.

Если в процессе работы вы заметили вибрации, проверьте плотность посадки подшипников (например, 501-х моделей) в узле вращения. Качественная сборка исключает люфты, что критично при торцовке деталей под углом 90 градусов.
