Как зафиксировать эксцентрик для мебели: правила монтажа

Для надежной фиксации эксцентрика необходимо подготовить три типа отверстий с прецизионной точностью: глухое отверстие под сам бочонок в плоскости детали, сквозное или торцевое отверстие под шток и небольшое отверстие для ввинчивания штока. Основной секрет прочного соединения заключается в том, чтобы при вращении эксцентрик «захватил» головку штока и притянул соединяемые детали друг к другу. Если центры отверстий смещены хотя бы на 1 мм, шток встанет криво, и затянуть механизм не получится.

Классификация мебельных эксцентриков

Перед началом работы важно различать виды эксцентриковых стяжек, так как их монтаж и назначение существенно отличаются.

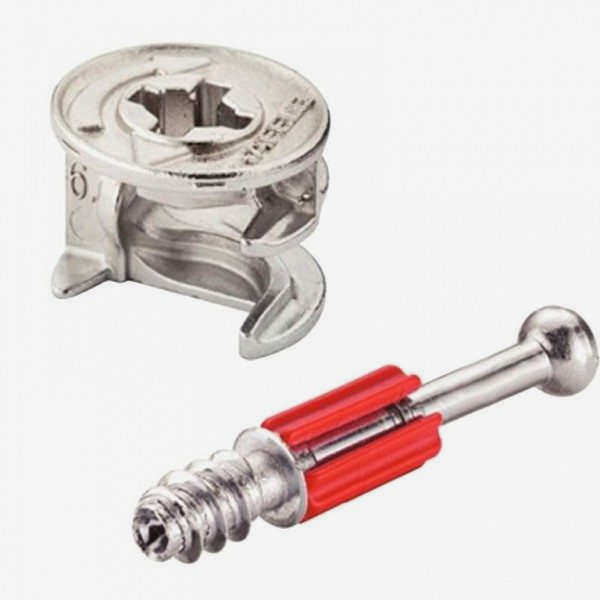

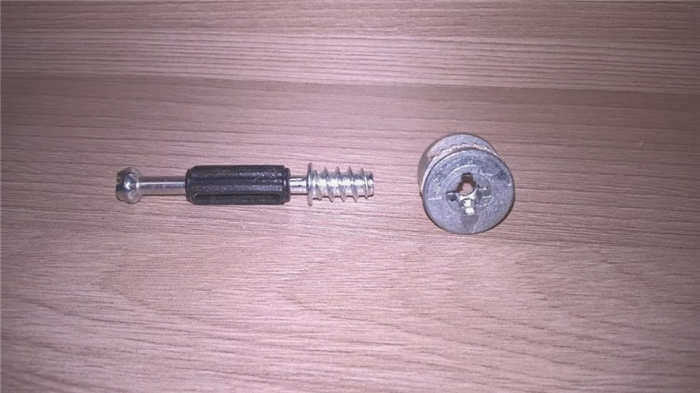

Стандартная эксцентриковая стяжка или Минификс (Minifix) является самым популярным решением для Г-образных и Т-образных соединений в корпусной мебели. Она состоит из двух частей: штока (шпильки) и эксцентрика (бочонка). Штоки делятся на забивные (распорные) и ввинчиваемые. Последние бывают с евровинтом, которые используются вместе с пластиковыми муфтами-втулками, или с метрической резьбой M6, требующими металлических футорок. Самые ходовые размеры штоков составляют 34 мм, 28 мм и 24 мм.

Для конструкций, испытывающих повышенную нагрузку на разрыв, например при изготовлении кроватей или торговых прилавков, применяют Максификс (Maxifix). Эта усиленная эксцентриковая стяжка имеет увеличенный затягивающий момент и диапазон затяжки. Она бывает двух размеров: с диаметром эксцентрика 25 мм (при толщине панели от 16 мм) или 35 мм (для панелей от 18 мм). При использовании 25-миллиметрового бочонка применяется шток с резьбой M6 и рабочей длиной 28 мм. Вариант на 35 мм требует шток с резьбой M8 и длиной 48 мм.

Для крепления горизонтальных полок используют Рафикс (Rafix). Это стяжка быстрого монтажа, где эксцентрик просто насаживается на шток сверху и фиксируется поворотом. Она подходит для горизонтальных деталей, которые дополнительно стягивают каркас, но ее не рекомендуют использовать для дна шкафа, так как под нагрузкой дно может выдавиться.

Технические параметры и выбор размеров

Выбор фурнитуры напрямую зависит от толщины используемой плиты (ЛДСП или ДСП). Ошибочный подбор приведет к тому, что эксцентрик либо не войдет в паз, либо будет выступать наружу.

Стандартный диаметр эксцентрика почти всегда составляет 15 мм. Однако его высота меняется в зависимости от материала. Для плит толщиной 16 мм высота бочонка составляет 11,5–12,5 мм. Если вы работаете с плитами 12 мм, используйте эксцентрик высотой около 10 мм. Для панелей толщиной 18–19 мм применяется высота 12,8–13,5 мм.

При покупке не стоит экономить на качестве сплава. Дешевые детали из хрупкого металла могут треснуть или раздавиться головкой штока уже в процессе затяжки. В таком случае разобрать мебель без повреждения материала будет невозможно. Качество соединения также зависит от того, насколько плотно шток вкручен в первую деталь: его головка должна выступать над поверхностью примерно на 6 мм, чтобы эксцентрик смог ее надежно захватить.

Инструментарий для монтажа

Качественная установка требует не только шуруповерта, но и специализированного режущего инструмента. Использование обычных сверл часто приводит к браку.

Для работы вам понадобятся:

• Сверла диаметром 5 мм (для отверстия под шток) и 7–8 мм (для торцевого отверстия).



• Сверло Форстнера — критически важный инструмент для создания чистого глухого отверстия под эксцентрик. Оно позволяет сделать ровный край без сколов на кромке ЛДСП.

• Фреза диаметром 15 мм (или 25 мм для Максификса) для формирования посадочного места бочонка.

Использование готового мебельного кондуктора значительно упрощает процесс. Кондуктор позволяет добиться идеальной соосности, что исключает перекос штока.

Пошаговая инструкция по установке

Процесс требует строгого соблюдения последовательности и точности разметки. Ошибка в глубине сверления сделает соединение либо болтающимся, либо неполным.

Шаг 1. Разметка

Приложите металлическую линейку или используйте мебельный шаблон к детали. Отметьте центр будущего отверстия под эксцентрик на плоскости и место под шток в торце. Расстояние от края детали до центра отверстия под эксцентрик обычно составляет около 34 мм. Если вы работаете вручную, помните: точность разметки определяет соосность деталей. При несовпадении центров шток встанет под углом.

Шаг 2. Сверление отверстий

Вам нужно подготовить три зоны в соединяемых деталях:

1. Отверстие в плоскости (пласти). Оно должно быть глухим и диаметром 15 мм. Глубина сверления должна четко совпадать с высотой эксцентрика, чтобы он встал заподлицо.



2. Отверстие под шток в первой детали. Сверлится отверстие диаметром 5 мм на глубину 10–11 мм. Шток должен быть вкручен плотно до самого конца.

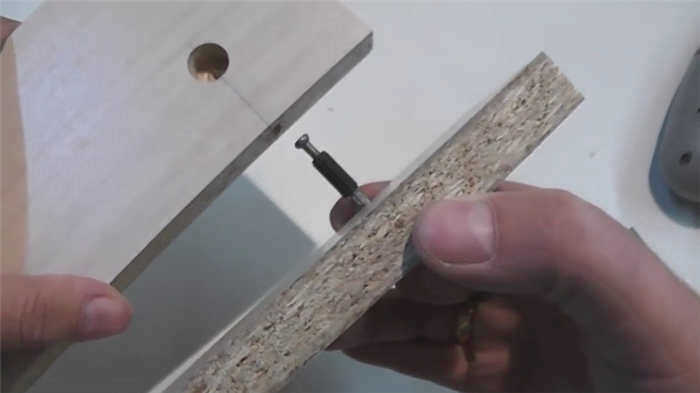

3. Торцевое отверстие во второй детали. Выполняется сквозное отверстие диаметром 7–8 мм по центру торца, куда будет заходить шток.

Шаг 3. Сборка и фиксация

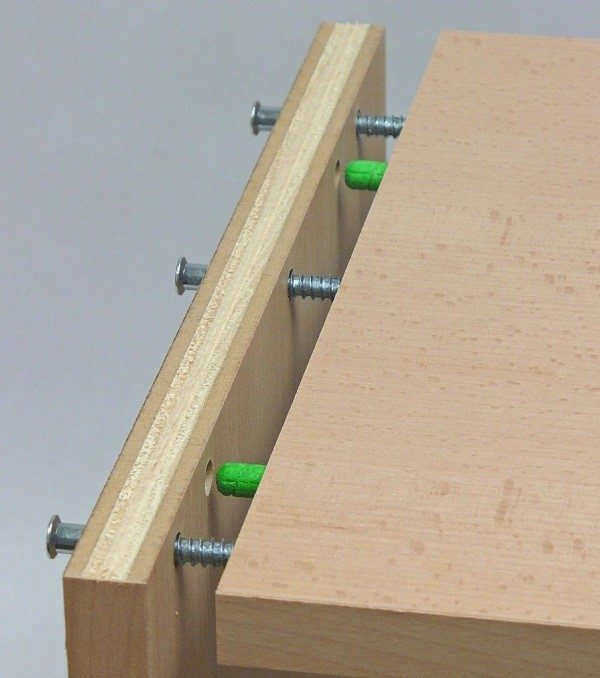

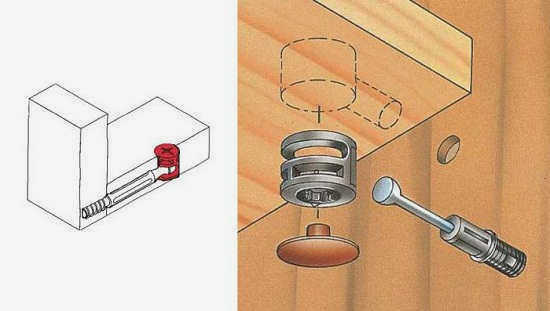

Вставьте шток в подготовленное отверстие первой детали. Наденьте вторую деталь так, чтобы шток вошел в ее торцевое отверстие. Вставьте эксцентрик в глухое отверстие на плоскости. Возьмите отвертку и поверните эксцентрик по часовой стрелке (обычно на 180 градусов). Вы почувствуете, как механизм стягивает детали.

Для повышения жесткости конструкции рекомендуется всегда использовать деревянные шканты. Эксцентриковая стяжка отлично работает на разрыв, но не очень прочна на смещение деталей относительно друг друга при затягивании. Шканты в пазах обеспечат правильную геометрию и не дадут стыку «уйти» до 1 мм.

Если вы собираете выдвижной ящик, сначала вкрутите винты эксцентрика в переднюю стенку, затем установите боковины на шканты и стержни, и только после плотной посадки затягивайте бочонки внутри. Не прилагайте чрезмерных усилий при повороте, чтобы не сорвать резьбу или не расколоть плиту. При правильном монтаже эксцентриковая стяжка позволяет многократно выполнять сборку и разборку мебели без потери прочности соединений.
