Конструкция стены каркасного дома в разрезе: состав слоев
Конструкция стены каркасного дома в разрезе представляет собой многослойную систему, которую строители называют «пирогом». Каждый слой выполняет строго определенную техническую задачу: одни элементы обеспечивают прочность скелета здания, другие — теплоизоляцию или защиту от влаги. Правильный порядок монтажа этих слоев критически важен. Если нарушить последовательность, например, поменять местами пароизоляцию и гидрозащиту, внутри стены начнет скапливаться конденсат. Это приведет к гниению древесины и быстрой потере теплоизоляционных свойств.
Классификация каркасных стен
Прежде чем разбирать состав слоев, необходимо разделить конструкции на два основных типа. От их назначения зависит толщина материалов и сложность сборки узлов.

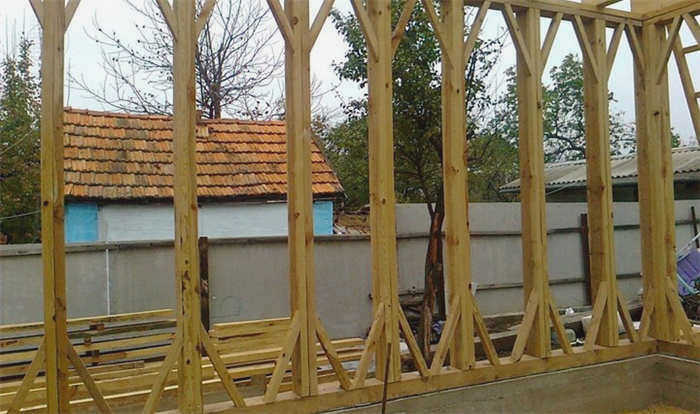

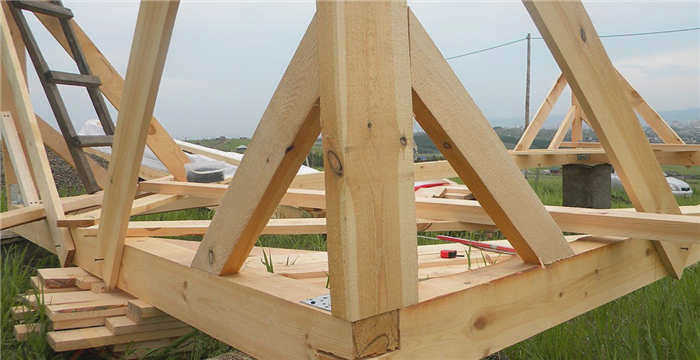

Несущие стены являются основой здания. Они принимают на себя вес крыши, межэтажных перекрытий и снеговую нагрузку. Такие стены всегда прочнее и толще. Для создания несущего каркаса используют цельные доски или мощные двутавровые балки. Минимальное сечение пиломатериала для таких конструкций составляет 40х100 мм. В несущих стенах обязательно усиливают дверные и оконные проемы, используя минимум две перемычки. Это предотвращает деформацию блоков при эксплуатации дома.
Ненесущие стены — это внутренние межкомнатные перегородки. Их задача заключается в зонировании пространства и обеспечении звукоизоляции. Такие конструкции значительно тоньше несущих, так как они не несут на себе веса здания. Для их возведения также можно использовать брус сечением 40х100 мм, но слой утеплителя здесь будет минимальным или вовсе отсутствовать.

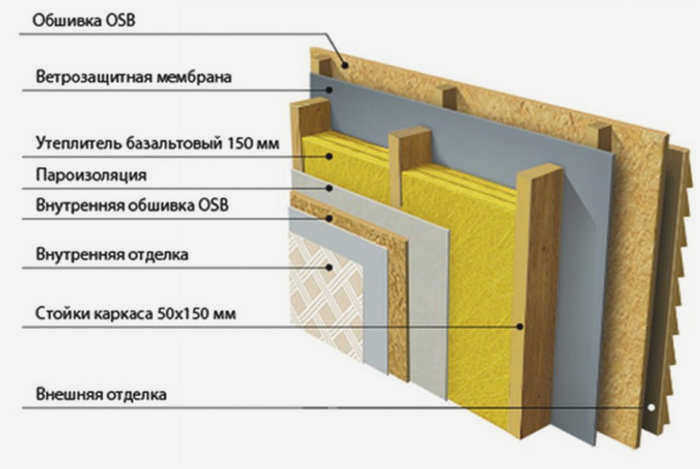

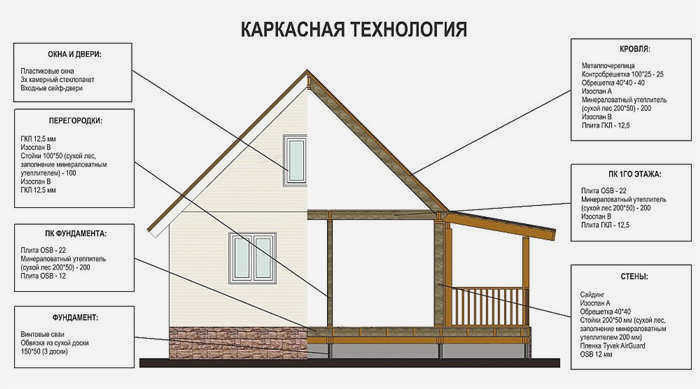

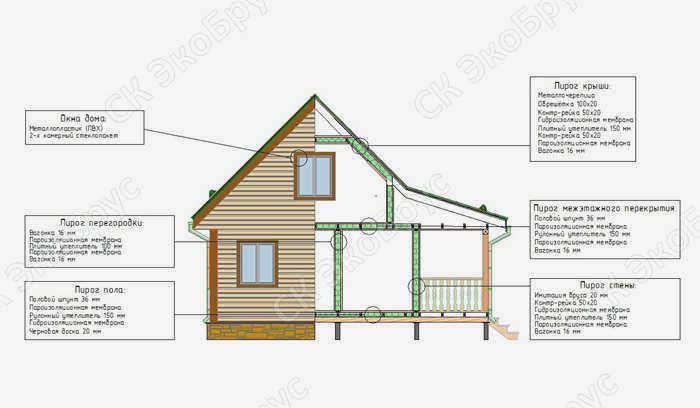

Устройство «пирога» стены: от наружу к внутрь
Чтобы понимать, как работает стена в разрезе, нужно рассмотреть её слои в порядке их расположения от улицы к жилому помещению.

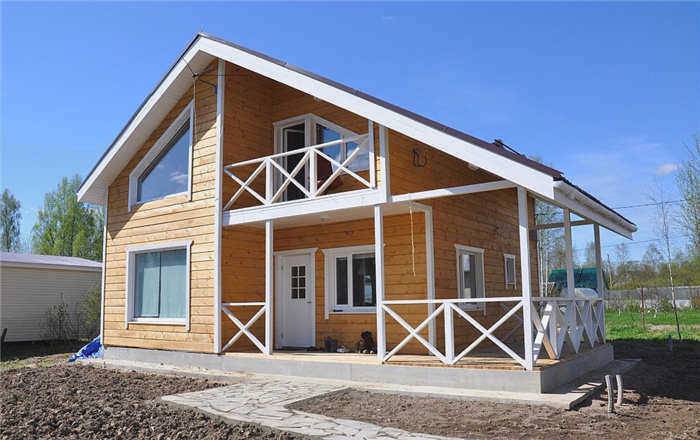

Первый слой — это внешняя отделка (фасад). Она придает дому эстетичный вид и защищает конструкцию от солнца и осадков. В качестве фасадных материалов используют сайдинг, деревянную вагонку, панели из искусственного камня или штукатурку.
Второй слой представляет собой вентзазор. Это пространство, создаваемое с помощью обрешетки, которое обеспечивает естественную вентиляцию под отделкой. Без него влага может застаиваться у фасада.
Третий слой — гидроизоляционная (ветрозащитная) мембрана. Её монтируют с холодной стороны стены. Качественная мембрана, например Изоспан А, защищает утеплитель от задувания холодного воздуха и брызг дождя или тающего снега. При этом она остается паропроницаемой, позволяя лишней влаге выходить из толщи стены наружу.

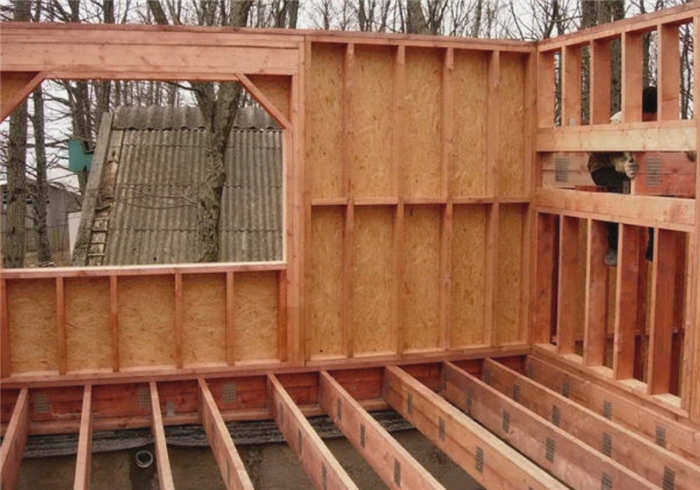

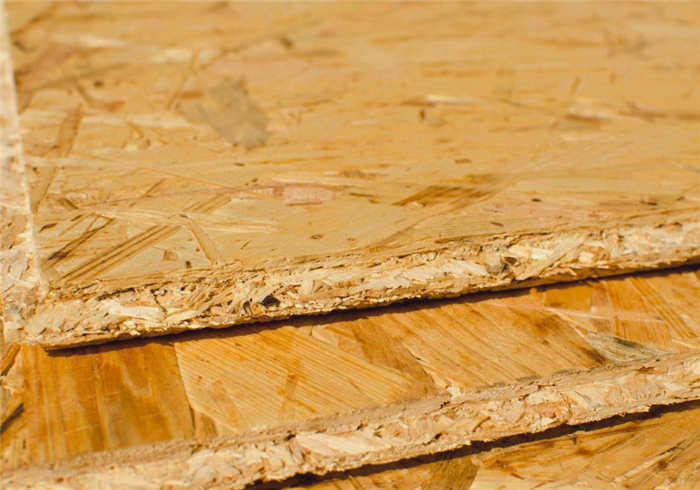

Четвертый слой — внешняя обшивка каркаса. Чаще всего используют плиты OSB толщиной 11–13 мм. Они придают жесткость всей конструкции и служат основой для крепления фасада. Также применяют влагостойкую фанеру (10–12 мм) или цементно-стружечные плиты. При монтаже листов важно оставлять температурный зазор в 3–4 мм, чтобы материал мог расширяться при перепадах температур.

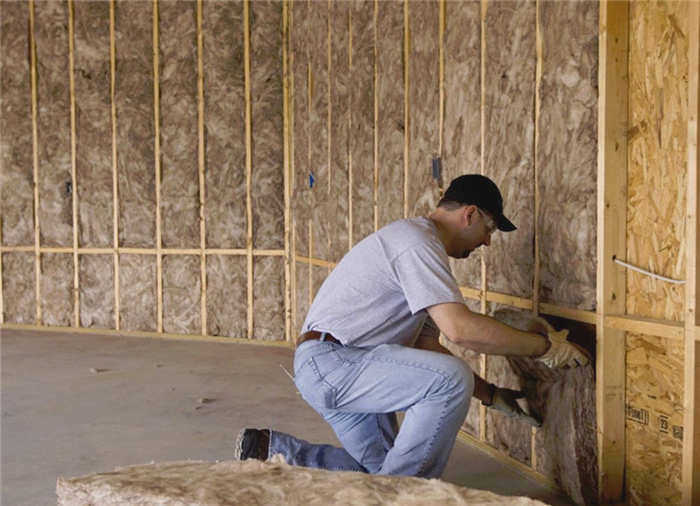

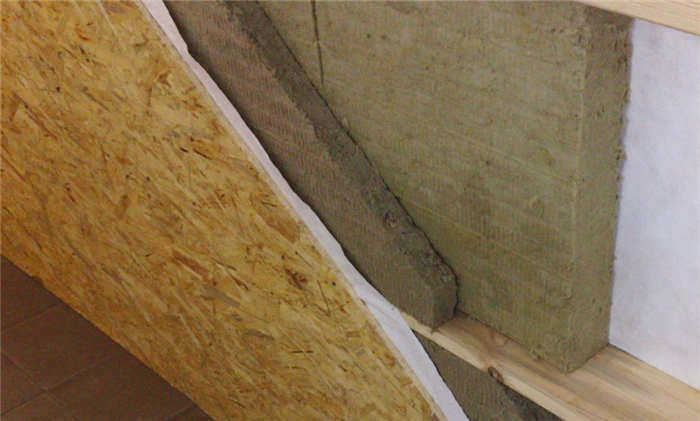

Пятый слой — теплоизоляция. Это «сердце» стены. В качестве наполнителя используют минеральную вату (базальтовую или каменную), эковату, пенополистирол или напыляемый пенополиуретан. Для стен каркасных домов подходят минеральные плиты плотностью от 60 кг/м³. В умеренном климате оптимальная толщина утеплителя составляет 200–300 мм. Важно укладывать материал максимально плотно, чтобы не оставалось пустот. Любой зазор превращается в «мостик холода».
Шестой слой — пароизоляционная мембрана. Её устанавливают строго с теплой стороны утеплителя. Задача этого слоя — не пустить водяной пар из комнаты внутрь стены. Если пар пройдет сквозь пароизоляцию, он сконденсируется в утеплителе и превратит его в мокрую губку. Для защиты используют полиэтиленовые пленки или специальные мембраны типа Изоспан B.
Седьмой слой — внутренняя обшивка. Она служит основой для финишной отделки интерьера. Чаще всего применяют гипсокартон, фанеру или деревянную вагонку.
Восьмой слой — чистовая внутренняя отделка. Это декоративные покрытия: обои, краска или стеновые панели.
Выбор материалов для наполнения и каркаса
Эффективность стены в разрезе напрямую зависит от физических свойств выбранных веществ.
Минеральная вата ценится за высокую паропроницаемость, которая близка к показателям древесины. Это помогает конструкции «дышать». Однако она гигроскопична. При намокании даже качественная базальтовая вата может потерять до 50% своих теплоизоляционных свойств.
Экструдированный пенополистирол (ЭПС) обладает минимальным водопоглощением и высокой плотностью. Он отлично держит тепло, но имеет нулевую паропроницаемость. При использовании ЭПС крайне важно организовать вентиляционный зазор, иначе конденсат будет скапливаться на границе материалов. Также стоит помнить, что пенополистирол уязвим для грызунов, поэтому в нижней части стен рекомендуется устанавливать металлическую сетку.

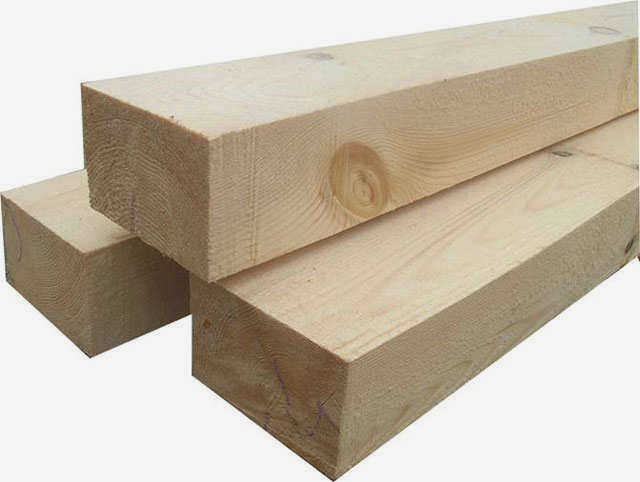

Древесина для каркаса должна иметь транспортную влажность (15–25%). Использование сырого дерева — главная ошибка новичков. При высыхании внутри готовой стены необработанную доску может повести, что приведет к появлению щелей и деформации оконных проемов. Для повышения долговечности каркас обязательно обрабатывают антисептиками от гниения и грибка.
Основные узлы конструкции
Надежность дома определяется не только толщиной слоев, но и тем, как соединены их элементы в критических точках.

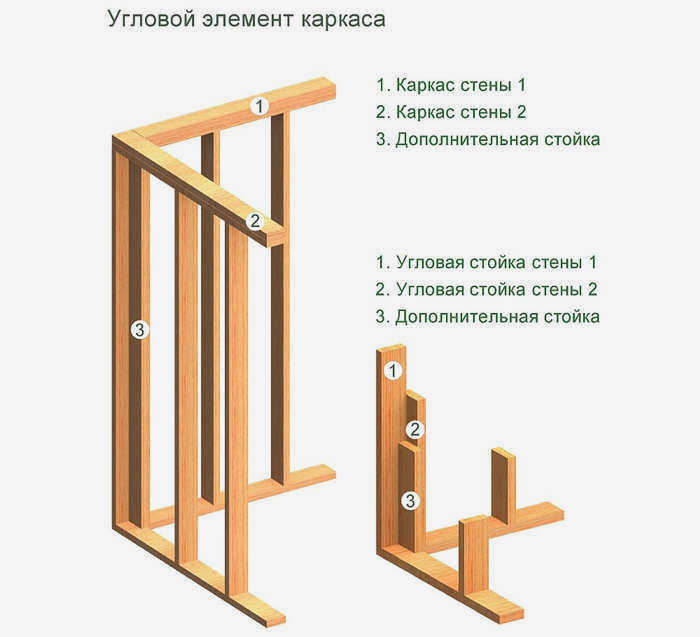

Угловые соединения требуют особого внимания для предотвращения утечек тепла. В профессиональном строительстве применяют технологию «теплого угла», которая исключает образование сквозных пустот в месте стыка вертикальных стоек. Также важно правильно организовать примыкание стен к перекрытиям и оконным проемам.
При монтаже электрики внутри каркаса следует использовать сертифицированные розетки и выключатели, а кабели защищать от механических повреждений. Помните, что качественная сборка всех узлов по проектной документации — единственный способ гарантировать, что дом простоит положенные 50–80 лет без капитального ремонта стен.
