Как сделать стационарный станок из ручной циркулярки

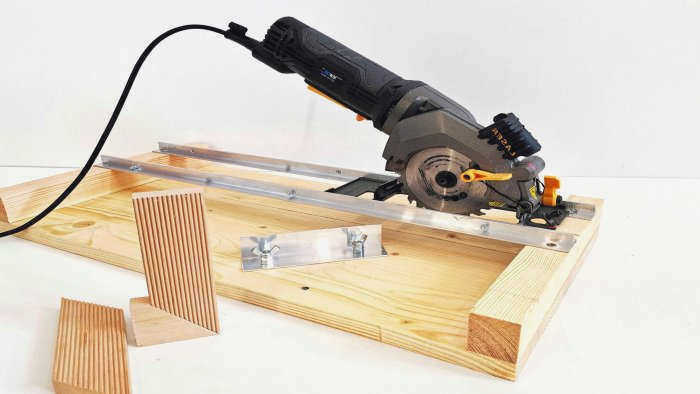

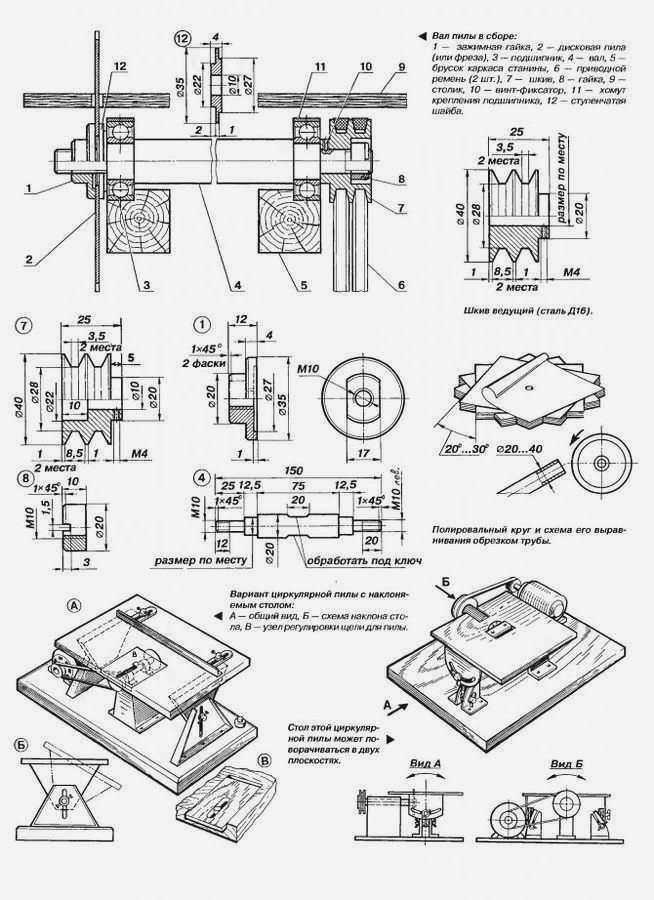

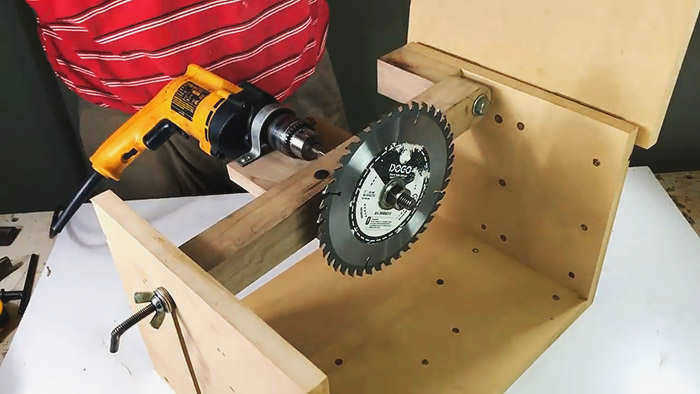

Для создания стационарного распиловочного узла из ручной циркулярки требуется собрать устойчивую станину, жесткую столешницу и систему упоров. Основная задача — зафиксировать мобильный инструмент в неподвижном состоянии, чтобы обеспечить стабильность реза и точность геометрии заготовки. Если вы используете мощную модель на 1800–2000 Вт, конструкция должна быть массивной. Легкие столы склонны к вибрациям, а смещение центра тяжести в сторону привода часто приводит к потере устойчивости и неровному срезу.

Конструктивные решения и выбор материалов

Качество поверхности напрямую влияет на точность пропила. Для изготовления рабочей плоскости лучше всего подходит влагостойкая ламинированная фанера толщиной 15 мм или мебельный щит. Фанера предпочтительнее, так как она меньше деформируется со временем. Чтобы поверхность была гладкой, её можно покрыть несколькими слоями износостойкого акрилового лака.

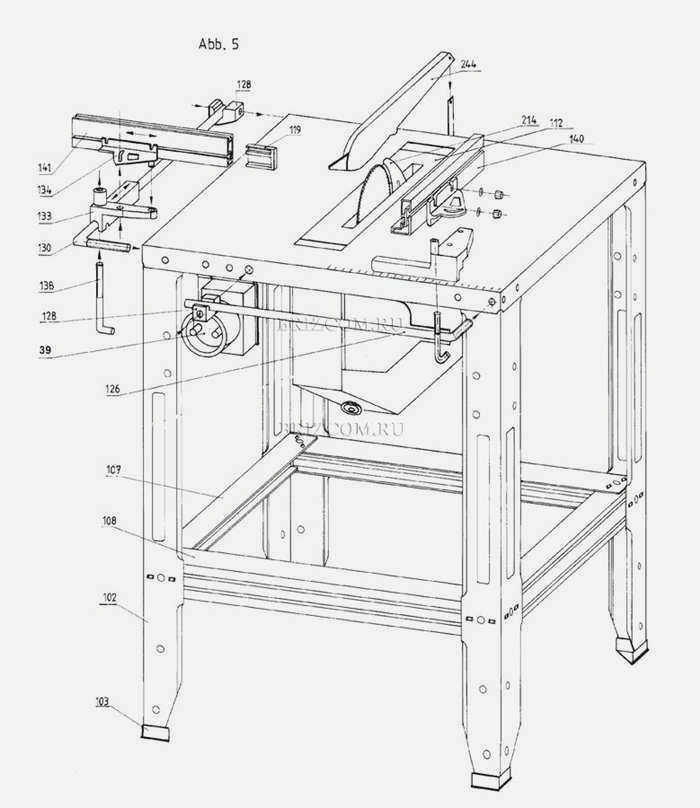

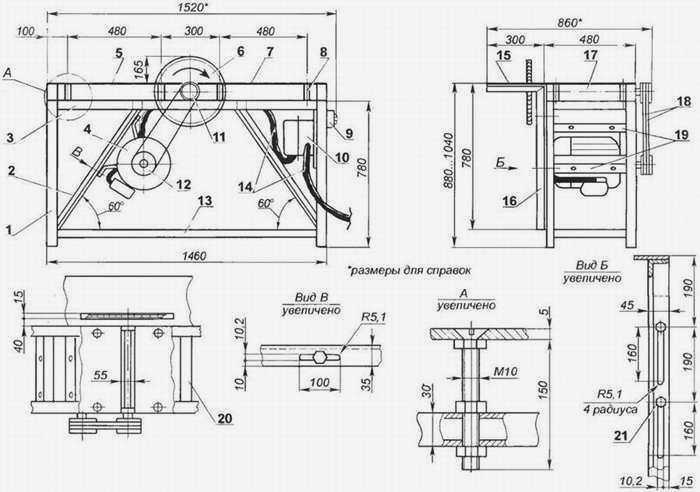

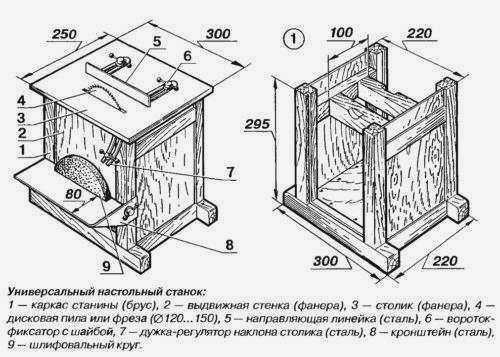

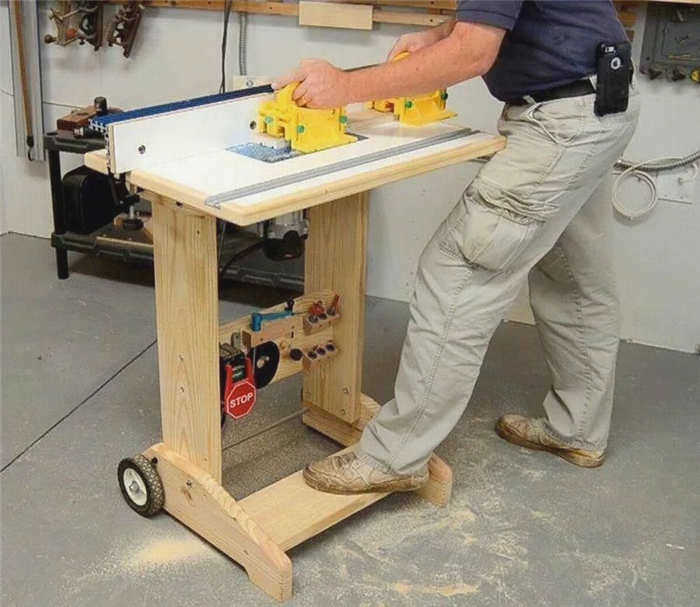

Существует несколько подходов к созданию каркаса (станины):

• Сборка рамы из массивных деревянных брусков для обеспечения жесткости.

• Использование паллет, которые фиксируются между собой в верхней и нижней частях с помощью дополнительных брусков.

• Применение стального листа толщиной от 1,5 мм для компактных устройств на базе электроприводов типа «Универсал».

Если вы решили использовать набор инструмента «Универсал» с электроприводом МВБ-2В (600 Вт), то за основу можно взять дисковую пилу ПД-40. При переходе из ручного режима в стационарный, увеличение размеров стола помогает компенсировать недостаток опорной площади и смещение центра тяжести.

Пошаговая инструкция по сборке

Подготовка столешницы и установка инструмента

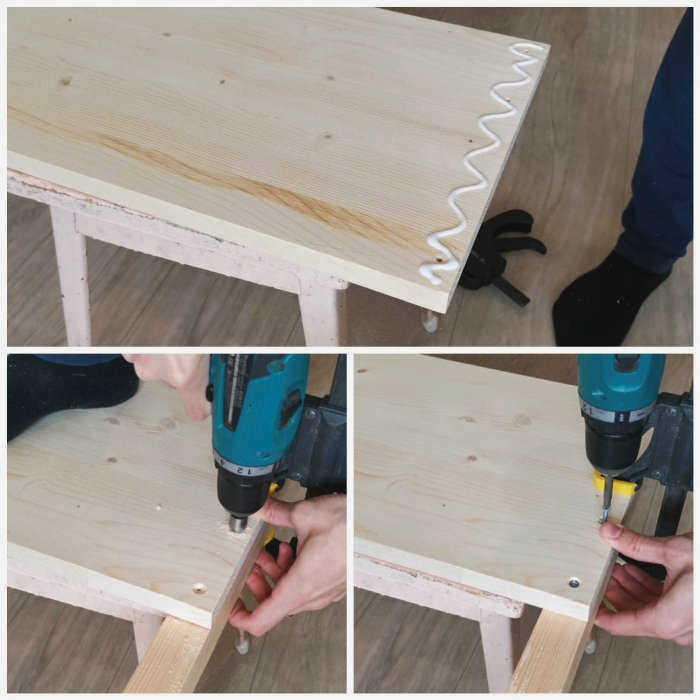

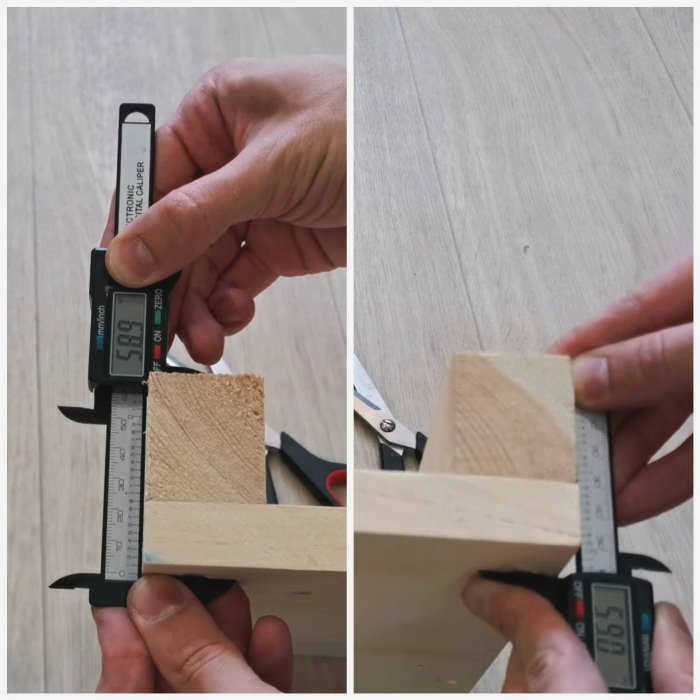

Первым делом проводится разметка фанеры. Если вы строите станок на базе паллет, найдите центр листа и отложите от него по 11,5 см в каждую сторону для подготовки отверстий под шуруповерт. Для того чтобы пильный диск мог свободно проходить сквозь поверхность, необходимо прорезать паз. Его ширина должна составлять около 8 мм. Вырезайте его лобзиком или угловой шлифмашиной.

При установке важно соблюдать правило: диск не должен касаться краев столешницы в рабочем положении. После позиционирования инструмента зафиксируйте его саморезами. Чтобы шляпки винтов не мешали движению материала, их нужно либо утопить (зенковать), либо срезать болгаркой. При работе с мощной ручной циркуляркой вылет диска над рабочей поверхностью должен быть оптимальным, например, около 7,5 см.

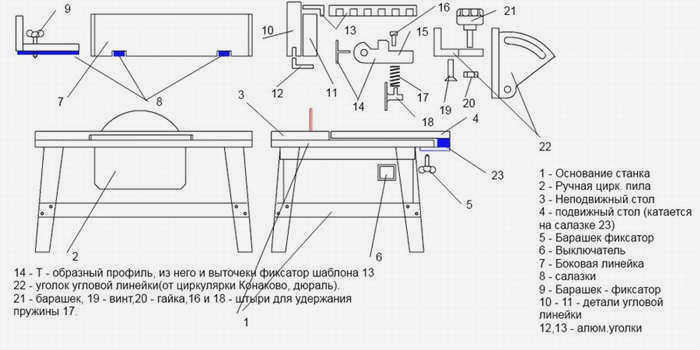

Монтаж системы упоров и каретки

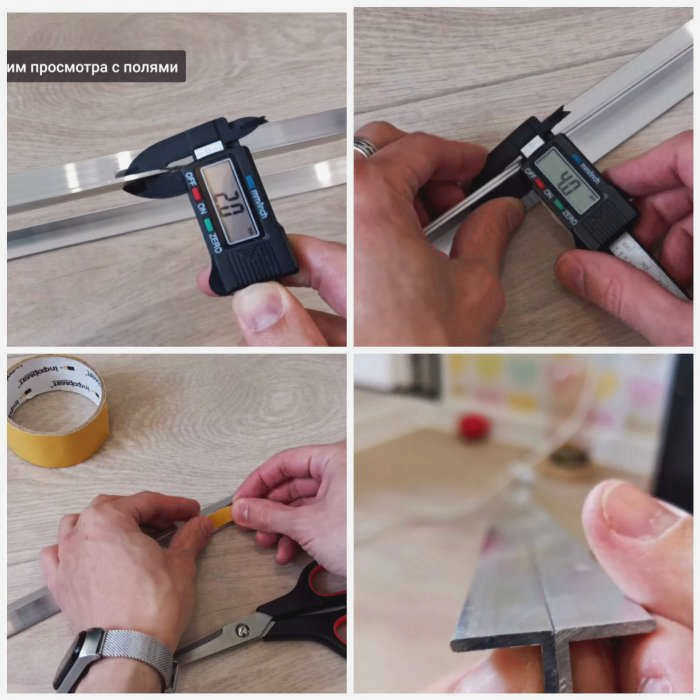

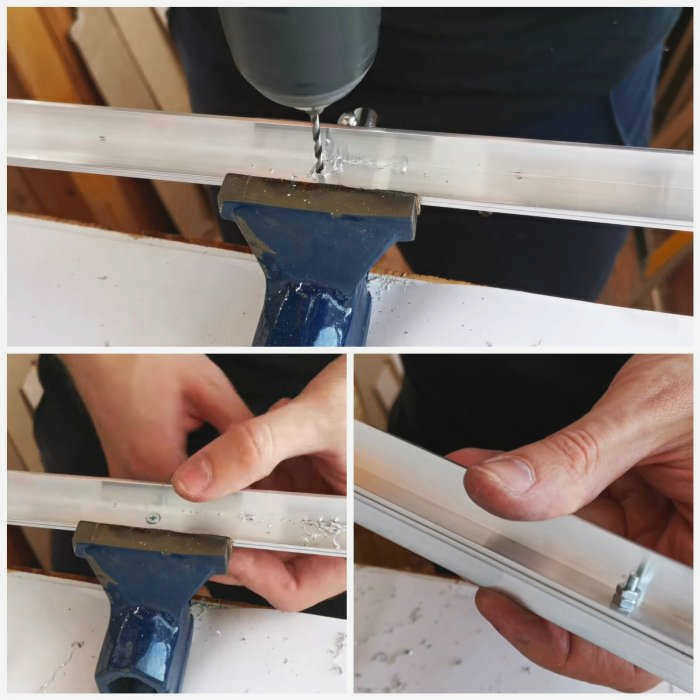

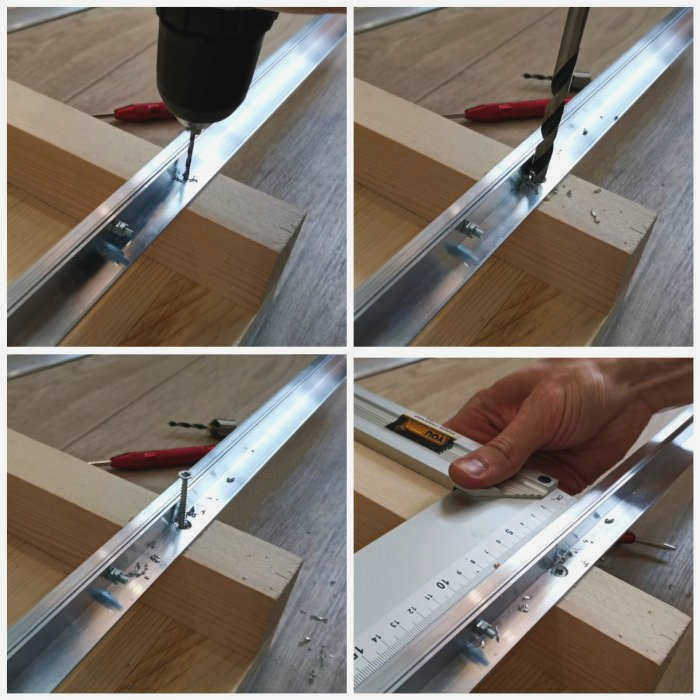

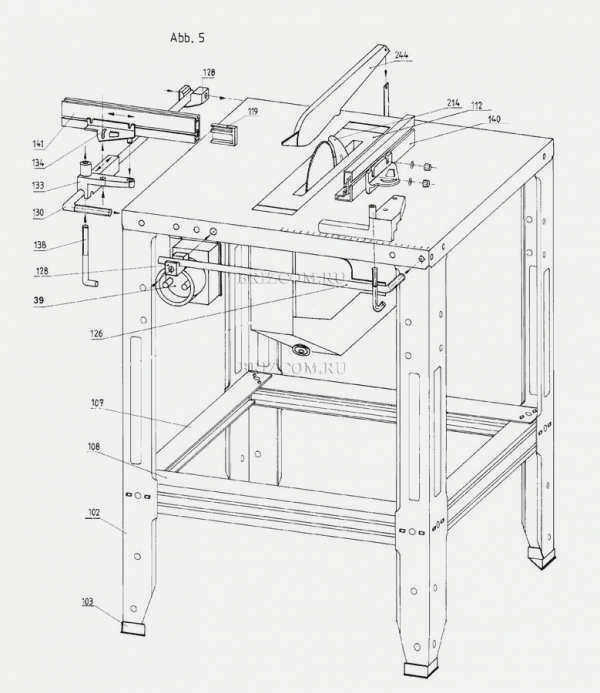

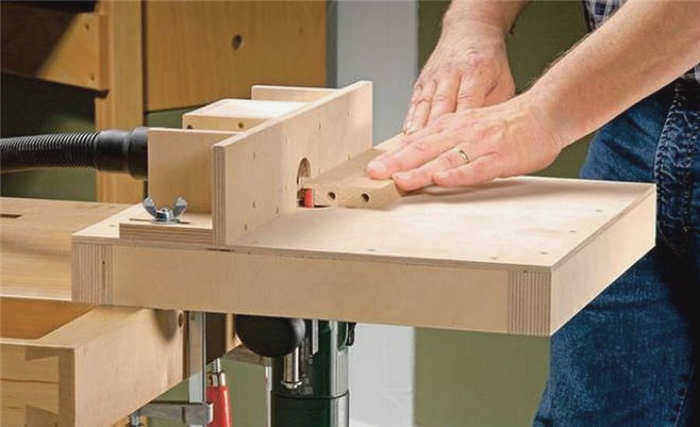

Без ограничителей невозможно получить серию деталей одинаковой ширины. Продольный упор можно сделать из обычной деревянной рейки или алюминиевого профиля. Для более точной настройки используйте стальную пластину с отгнутым краем (ступенью 18–20 мм) и алюминиевую направляющую линейку, которая позволит выдерживать параллельность упора относительно диска.

Для поперечных резов требуется каретка. На начальном этапе её можно собрать как временную подвижную фанерную конструкцию. Со временем её стоит заменить на более жесткую металлическую модель для повышения точности операций. Станок из ручной циркулярки — это развивающийся проект, где каретка и упоры часто дорабатываются в процессе эксплуатации.

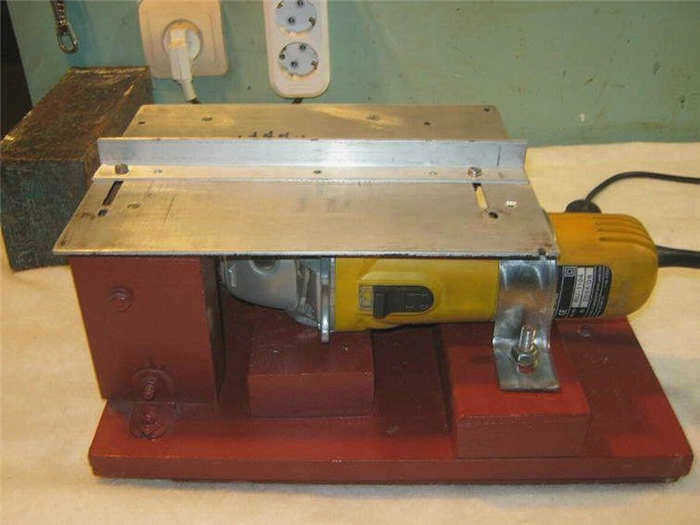

Вариант компактного станка на базе «Универсала»

Если вы работаете с малогабаритными материалами, можно собрать устройство из дисковой пилы ПД-40. В этом случае столешницу лучше сделать из стального листа толщиной 1,5 мм размером 320 х 280 мм. Сначала подготовьте паз для выхода диска: просверлите отверстия диаметром 3–5 мм по краям разметки, а затем рассверлите их до 7–8 мм и вырежьте пропил угловой шлифмашинкой.

Для монтажа насадки используйте три винта М5. Чтобы упростить замену инструмента в будущем, вместо обычных винтов можно установить гайки-барашки. При сборке на универсальном корпусе выдерживайте ширину зоны контакта стола с окном корпуса около 20 мм со всех сторон. Для изготовления бокового упора возьмите стальную пластину (1,0 мм) размером 350 х 210 мм, у которой один край отгнут на 90 градусов под ступень 18–20 мм. В качестве самого упора подойдет отрезок алюминиевого профиля.

Техника безопасности при эксплуатации

Безопасность работы со стационарной дисковой пилой является критическим фактором. После того как установлена ручная циркулярная пила, обязательно продумайте систему управления. Если штатная кнопка включения находится в неудобном месте, её можно зафиксировать хомутом, но только при наличии механизма экстренной остановки двигателя.

При работе со стационарной конструкцией всегда проверяйте перпендикулярность упоров и диска. Регулярная проверка геометрии предотвратит скос материала. Помните, что даже если установлена ручная циркулярка с большой мощностью (например, 2 кВт), самодельный станок не предназначен для изготовления высокоточной мебели в стиле Людовика XIV. Он отлично справится с гаражными поделками и распилом ДСП, ОСП или пластика.

Когда вы установил пилу, проверьте надежность крепления всех узлов. Если при работе возникла вибрация, значит, станина недостаточно тяжелая или стол закреплен неплотно. Постоянное совершенствование конструкции, будь то добавление пылеотвода или замена деревянной рамы на металлическую, является естественным этапом для любого мастера.
