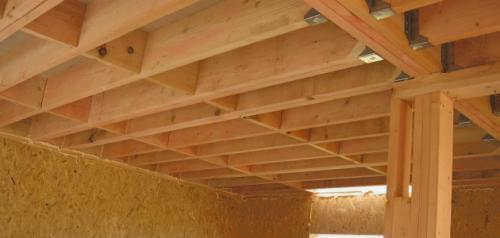

Сращивание балок перекрытия по длине: правила и места стыка

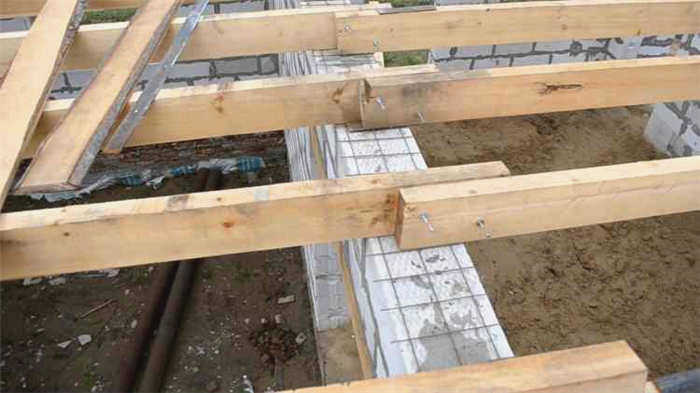

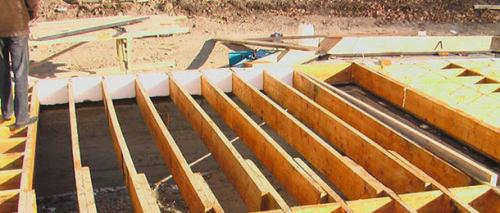

Сращивание балок перекрытия по длине — это создание единого несущего элемента из нескольких заготовок, когда стандартной длины пиломатериала (обычно 6 метров) недостаточно для пролета здания. Главное правило: никогда не делайте стык в центре пролета. В этой точке действуют максимальные разрывающие силы, которые мгновенно разрушат любое соединение. Идеальное место для сращивания — точка опоры (стойка, колонна или стена), где на узел действует только вертикальная сжимающая нагрузка. Если опирать стык не на что, сместите его в зону минимального изгибающего момента, которая находится примерно в 1/4 пролета от любой из опор.

Подготовка материалов и требования к древесине

Качество узла напрямую зависит от физических свойств дерева. Сращивать можно только элементы одной породы и одного возраста. У них должны совпадать плотность годовых колец и коэффициенты усадки, иначе при высыхании балка деформируется или «разойдется».

При подготовке заготовок соблюдайте технические параметры:

• Влажность древесины не должна превышать 15%, а разница в показателях влажности между двумя частями — не более 3%.

• На поверхности бруса не должно быть трещин, синевы или признаков гниения.

• Торцы перед монтажом обязательно обрабатывают антисептиками.



Перед началом работ отсортируйте доски по цвету и количеству годичных слоев. Поверхности нужно выровнять шлифовальной машинкой или опилить, чтобы устранить «бахрому» на торцах. Это обеспечит плотное прилегание деталей.

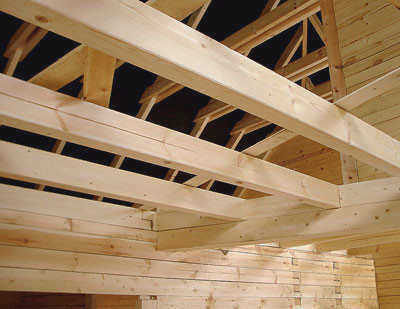

Методы соединения деревянных элементов

Выбор технологии зависит от того, какую нагрузку несет несущая конструкция: сжатие (стойки) или изгиб (балки). При работе с элементами, которые «висят» в воздухе, простой стык встык недопустим.

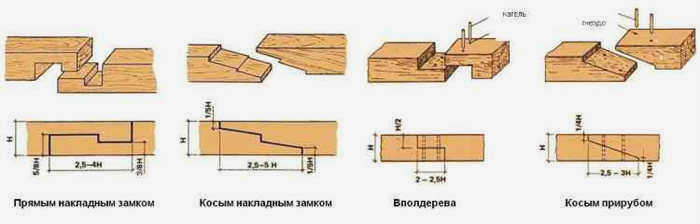

Соединение в полдерева

Этот способ подходит для элементов на сжатие или при сращивании непосредственно на опоре. Вы выбираете пазы на концах брусьев на половину их толщины. Длина такого замка должна составлять не менее 2–3 высот сечения материала (например, для бруса 150 мм длина составит 300–450 мм). После подгонки зазор между ними не должен превышать 1–2 мм. Для надежности узел фиксируют шпильками с широкими шайбами или гвоздями, которые забивают под углом, чтобы «сшить» волокна.

Косой замок (косой прируб)

Метод лучше распределяет нагрузки на изгиб и растяжение. Концы бруса спиливаются под углом от 1/3 до 1/5 высоты сечения. При вертикальном давлении такой замок работает по принципу самозаклинивания: чем сильнее нагрузка, тем плотнее детали прижимаются друг к другу. Это требует высокой квалификации мастера и использования шаблонов.

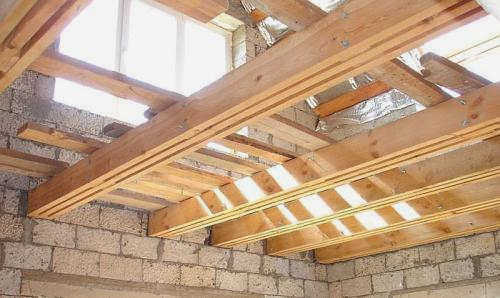

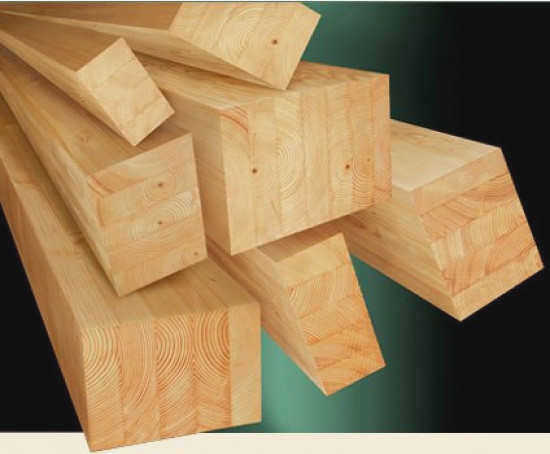

Сплочение досок (наборная балка)

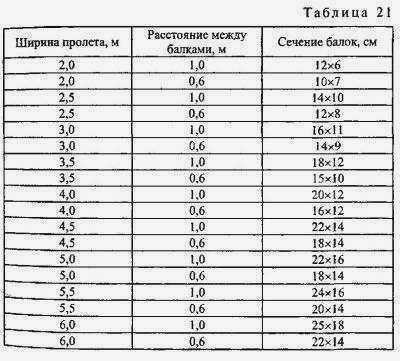

Если вам нужна мощная балка для пролета в 7–10 метров, лучше не сращивать массив, а создать составной элемент из нескольких досок (например, три доски по 50 мм вместо одного бруса 150 мм). Это самый надежный вариант. Стыки разных слоев пакета нужно разносить по длине в шахматном порядке на расстояние 1–1,5 метра. В одном сечении должна прерываться только одна доска из трех. Такая балка стабильнее массива, так как разные направления волокон компенсируют внутренние напряжения, и ее меньше ведет.

Способы усиления узлов

Любое сращивание ослабляет элемент. Чтобы минимизировать этот эффект, применяют дополнительные методы укрепления.

Для создания очень жесткой стыковки на опоре можно использовать метод «сшивания». Между досками в месте контакта укладывают два листа оцинковки толщиной 1,5 мм, а затем пробивают их длинными гвоздями (например, 150 мм) с обеих сторон навстречу друг другу. Это создает эффект жесткой связки волокон и предотвращает смещение элементов.

Другие варианты усиления включают:

• Стальные шпильки М10–М12, стягивающие пакет через каждые полметра.

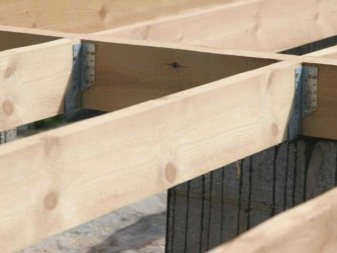

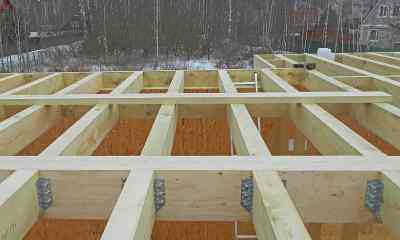

• Металлические пластины с шипами (игольчатые пластины), которые фиксируют стык. В цеховых условиях их прижимают прессом, а на стройплощадке можно использовать металлическую станину и домкрат для обжима всей плоскости детали.



• Накладки из фанеры или досок идентичной ширины, которые крепятся с двух или всех четырех сторон в зоне стыка.

При сборке пакета используйте гвозди, пробивая их зигзагом через каждые 20–30 см. Помните, что клеить строительную древесину естественной влажности бесполезно — клей не будет держать без механической фиксации. Если балка очень длинная и висит в воздухе, можно сшить две доски по высоте: один стык расположить в нижней части у стены, а другой — в верхней части в середине пролета.

Если вы планируете использовать составную балку из досок 50х150 мм на большом пролете (например, более 6 метров), учитывайте риск деформации. При больших нагрузках балка может прогнуться, и центр нахлеста станет уязвимым местом. В таких случаях наращивание длины должно сопровождаться обязательным усилением накладками или переходом на стальной двутавр.
