Сортамент арматуры А500С: диаметры, вес и характеристики

Основной сортамент арматуры класса А500С по диаметру составляет от 6 мм до 40 мм. В зависимости от технических условий и требований конкретного проекта, диаметр может варьироваться в более широких пределах: тонкая арматура (от 4 до 12 мм) часто поставляется в мотках или бухтах для удобства транспортировки, тогда как стержни диаметром от 16 мм и выше изготавливаются исключительно в виде мерных прутков.

Технические характеристики и сортамент А500С

Выбор конкретного типоразмера напрямую зависит от расчетных нагрузок на железобетонную конструкцию. Для фундаментов частных домов обычно применяют стержни диаметром 10–14 мм, в то время как для возведения колонн и несущих опор требуются более массивные элементы от 14 до 32 мм.

Ниже приведены справочные данные по весу и количеству метров в одной тонне продукции. Эти цифры необходимы инженерам для точного расчета массы армируемого каркаса и планирования логистики на объекте.

Диаметр, мм	Вес 1 метра, кг	Метров в 1 тонне	Площадь сечения, мм²
6	0,222	4504,5	28,3
8	0,395	2531,6	50,3
10	0,617	1620,7	78,5
12	0,888	1126,1	113,1
14	1,210	826,4	153,9
16	1,580	632,9	201,1
18	2,000	500,0	254,5
20	2,470	404,8	314,2
22	2,980	335,5	380,1
25	3,850	259,7	490,9
28	4,830	207,0	615,8
32	6,310	158,4	804,3
36	7,990	125,1	1017,9
40	9,870	101,3	1256,6

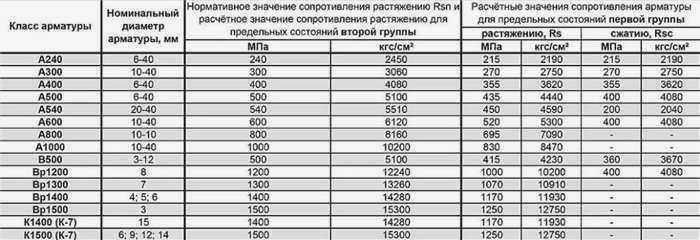

Нормативная база и физические свойства

Производство и параметры арматуры А500С регулируются национальными стандартами. Основным документом является ГОСТ Р 52544-2006, который устанавливает требования к свариваемому прокату периодического профиля. Также при проектировании учитываются нормы ГОСТ 5781-82 для горячекатаной стали.

Маркировка изделия расшифровывается следующим образом:

• «А» означает, что стержни являются горячекатаными или прошли термомеханическое упрочнение (TMU).

• Число «500» указывает на минимальный предел текучести металла — 500 Н/мм².

• Буква «С» подтверждает свариваемость материала без потери его прочностных характеристик.

Для достижения таких показателей используются низкоуглеродистые стали, такие как 25Г2С или 35ГС. Содержание углерода в них не превышает 0,22%, что обеспечивает высокую пластичность и устойчивость к деформациям при монтаже.

Формы поставки и профиль

Внешний вид арматуры А500С отличается наличием периодического профиля. На поверхности стержня расположены продольные ребра и поперечные выступы в форме полумесяца. Такой рисунок не пересекает основные ребра, что увеличивает площадь контакта с бетонной смесью. Высокая адгезия (сцепление) предотвращает проскальзывание металла внутри конструкции при нагрузках на растяжение или изгиб.

Способ поставки зависит от толщины изделия:

1. Тонкие диаметры (от 4 до 12 мм) часто выпускаются в виде рулонов или мотков. Это экономит место при перевозке и упрощает работу с армирующими сетками.

2. Средние и крупные диаметры (от 16 мм и выше) поставляются только в виде прямых прутков. Стандартная длина таких хлыстов обычно составляет от 6 до 12 метров.

Применение в строительстве

Арматура А500С считается универсальным материалом для монолитного домостроения. Благодаря сочетанию прочности и возможности сварки, её используют при создании железобетонных колонн, балок, плит перекрытия и фундаментных лент.

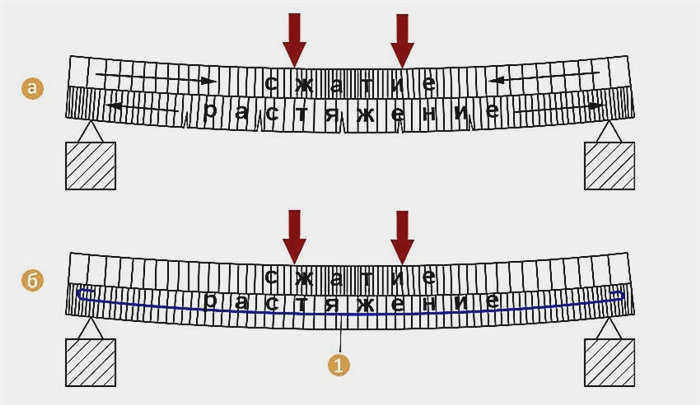

В конструкциях она выполняет несколько задач. Рабочая арматура принимает на себя основные растягивающие усилия, возникающие при изгибе элементов. Монтажная (распределительная) арматура удерживает каркас в проектном положении и помогает контролировать появление микротрещин в бетоне. Коэффициент теплового расширения стали близок к показателям бетона, что исключает возникновение внутренних напряжений при резких перепадах температур на объекте.
