Как сделать солнечный нагреватель для бассейна своими руками

Самодельный солнечный нагреватель позволяет поднять температуру воды в бассейне без затрат на электричество или газ. Эффективность системы зависит от способности черного абсорбера поглощать солнечную энергию и минимизации теплопотерь через создание парникового эффекта. В зависимости от сложности конструкции можно получить как плавающую панель из мусорных пакетов, так и стационарный коллектор площадью более 10 м².

Типы конструкций по уровню сложности

Выбор модели определяется доступными материалами и требуемой мощностью нагрева. Простые решения подходят для быстрого подогрева воды в небольших емкостях.

Самый бюджетный вариант — плавающая панель из пенопласта и черного полиэтиленового пакета. Пенопласт вырезается в форме рамки, после чего он обтягивается пакетом и закрепляется степлером. Внутри такой конструкции образуется воздушная камера, которая удерживает тепло при поглощении лучей темным материалом.

Средний уровень сложности предполагает создание закрытого коллектора. В качестве основы используется рама из фанеры или деревянных брусков, внутри которой укладывается черный шланг. Чтобы повысить КПД, конструкцию накрывают прозрачным слоем: поликарбонатом, стеклом или пленкой. Это создает парниковый эффект и препятствует остыванию воды.

Продвинутые системы могут использовать гофрированный металл в качестве нагревательной поверхности. Вода распределяется по желобкам под небольшим уклоном, нагреваясь при стекании. Такой метод эффективен, но требует постоянной подпитки из-за частичного испарения жидкости.

Изготовление стационарного коллектора на основе шланга

Этот способ считается наиболее надежным для длительного использования. Для сборки потребуется черный садовый шланг (резиновый или виниловый), лист фанеры, деревянный каркас из брусков и прозрачное покрытие.

1. Подготовка основания. Соберите раму из досок или используйте лист фанеры. Внутреннюю часть обязательно нужно покрасить в черный цвет или застелить темной пленкой для усиления поглощения тепла.

2. Монтаж шланга. Уложите шланг на основание «змейкой» или петлями. Для фиксации применяйте пластиковые стяжки, предварительно просверлив отверстия в каркасе.

3. Защита и герметизация. Накройте готовую конструкцию поликарбонатом или стеклом, закрепив его штапиками. Если вы используете стеклопакет, можно заранее проклеить пазы оконным уплотнителем для лучшей изоляции.

При сборке важно избегать ошибок с циркуляцией. Если шланг расположен петлями, в верхних точках может скапливаться воздух, что мешает потоку воды. Чтобы выгнать воздушные пробки, используйте метод «обратной заправки»: при заливке системы перекройте входной вентиль и пустите воду через обратку нагревателя. Также вместо обычного вентиля лучше установить шаровой кран, так как он не препятствует самотеку воды.

Подключение к системе фильтрации бассейна

Интеграция нагревателя требует правильной схемы, чтобы не повредить насос и фильтр. Нельзя подключать коллектор напрямую без учета циркуляции.

Оптимально установить трехсторонний клапан после узла фильтрации. Это позволит переключать потоки воды: направлять их либо сразу в бассейн, либо через солнечные панели. Для соединения используйте Т-образные трубы. Диаметр подводящих линий должен соответствовать диаметру перепускных труб бассейна, что обычно составляет 3–5 см.

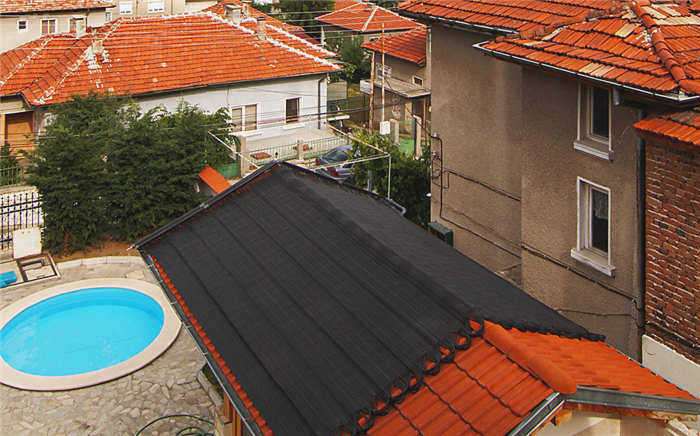

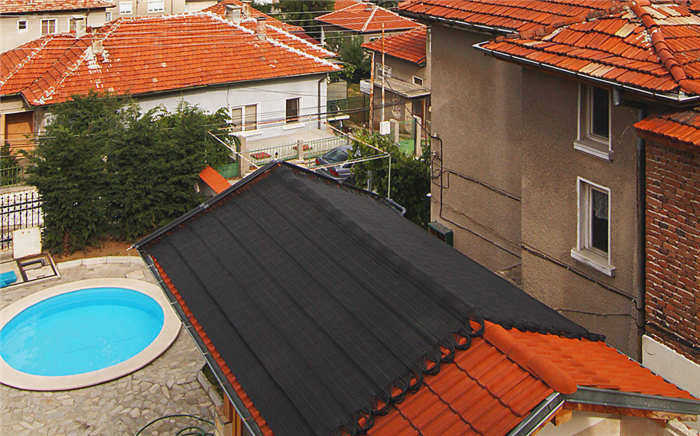

Если коллектор располагается на крыше или навесе, используйте штуцерные соединения для возможности быстрого демонтажа. В регионах с холодным климатом обязательно предусмотрите сливной клапан в самой низкой точке системы. Это защитит шланги и стыки от разрыва льдом зимой.

Технические нюансы эксплуатации

Эффективность подогрева напрямую зависит от скорости прохождения воды через систему. Слишком мощный насос заставит жидкость двигаться слишком быстро, и она не успеет прогреться. Для достижения высокой температуры требуется медленная циркуляция.

При монтаже учитывайте следующие факторы:

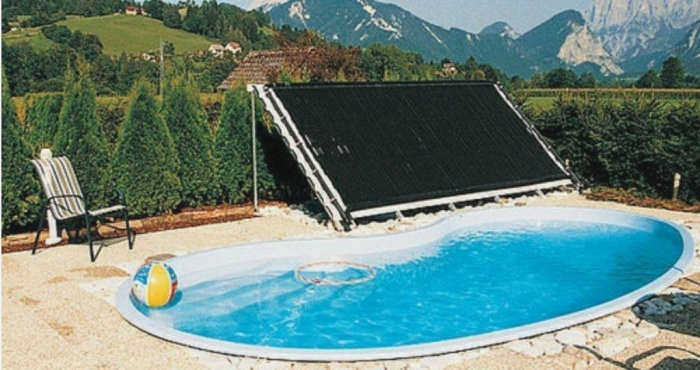

• Устанавливайте панели под углом к солнечным лучам для максимального улова энергии;

• Используйте черную матовую краску или темный поликарбонат для уменьшения отражения света;

• Для больших бассейнов объемом около 9–10 тонн может потребоваться площадь коллектора более 13 м².

Важно помнить о ночных потерях тепла. Даже если днем вода прогрелась до 26–32 градусов, без термопокрывала на поверхности бассейна тепло быстро уйдет в атмосферу. Чтобы накопленная энергия сохранялась, накрывайте чашу специальным покрытием на ночь. Если вы планируете автоматизировать процесс, система с датчиками температуры и контроллерами позволит управлять подачей воды без постоянного контроля со стороны владельца.
