Как соединить полотенцесушитель с ППР трубой: фитинги и байпас
Для соединения полотенцесушителя с полипропиленовой (ППР) трубой необходимо использовать специальные переходные фитинги. Это могут быть муфты или угольники, которые имеют с одной стороны раструб под пайку пластикового материала, а с другой — внутреннюю или наружную металлическую резьбу. Поскольку полотенцесушитель изготовлен из металла, а магистраль представляет собой полипропилен, прямой контакт материалов невозможен без промежуточного узла.
Схема подключения: байпас против прямого соединения

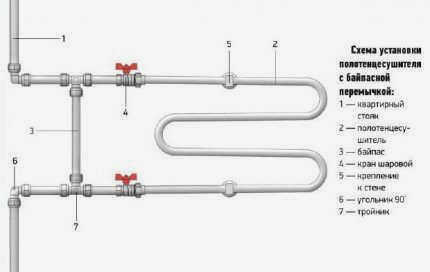

При замене старого радиатора на новый с использованием пластиковых труб главная ошибка заключается в попытке врезаться в стояк напрямую. Такое действие нарушает гидравлику всего подъезда. Правильный монтаж подразумевает использование байпаса — обводной линии, которая соединяет два отвода от стояка.
Байпас выполняет три задачи. Он сохраняет скорость циркуляции воды в системе ГВС или отопления на заданном уровне. Часть потока всегда идет мимо прибора, что позволяет поддерживать температуру теплоносителя (не ниже 60°C) у соседей по стояку. Байпас дает возможность полностью отключить полотенцесушитель для ремонта, не перекрывая воду во всем доме.

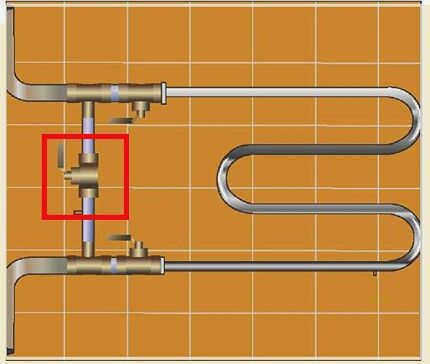

Существует несколько вариантов исполнения байпаса:
-
Несмещенный и незауженный. Это идеальный вариант, когда геометрия стояка между отводами остается неизменной.
-
Несмещенный зауженный. Диаметр обводного участка уменьшается на один шаг (например, со стояка 1” до байпаса 3/4”). Такой монтаж снижает эффективность циркуляции; коэффициент затекания воды в прибор составляет около 0,4.
-
Смещенный байпас. Участок трубы сдвинут относительно оси стояка. Это проблемный вариант, где коэффициент затекания падает до 0,33–0,4.
В полотенцесушителе работает «гравитационный насос». Остывающая вода становится плотнее и стремится вниз, вытесняя горячий теплоноситель сверху. Любые заужения или смещения в районе нижнего отвода создают перепад давлений, который мешает этой естественной циркуляции.

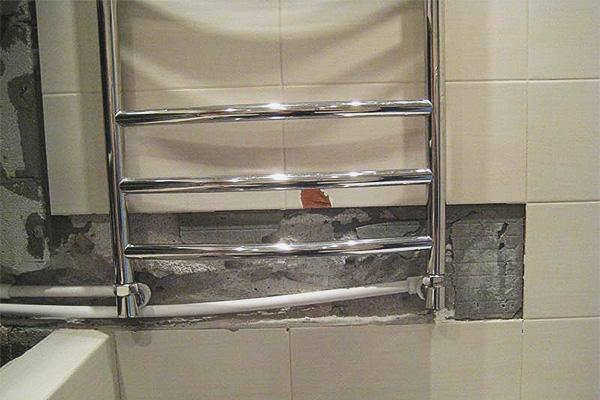

Технический узел: переход с металла на полипропилен

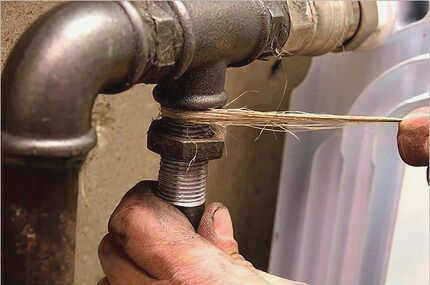

Соединение «металл-пластик» требует подбора комплектующих. Для монтажа водяного полотенцесушителя вам понадобятся переходная муфта (ППР-внутренняя или наружная резьба), сам прибор с соответствующим типом резьбы, уплотнитель (лен ФУМ или сантехническая нить) и инструмент для пайки.
Сначала подготавливается полипропиленовый участок. Трубу нужно обрезать ровно и снять фаску, чтобы не содрать внутренний слой фитинга при вталкивании. При пайке крайне важно избегать перегрева. Если слишком долго держать насадку или слишком глубоко вдвигать трубу в муфту, образуется внутреннее заужение. Такое «узкое место» со временем может привести к засору.
После того как пластиковый узел готов, осуществляется монтаж водяного полотенцесушителя через резьбовое соединение. Если используется переходник с внутренней резьбой, на наружную часть прибора наносится уплотнитель. При обнаружении влаги после затяжки не пытайтесь просто подтянуть кран. Нужно перекрыть подачу воды и проверить состояние прокладки или качество намотки ленты ФУМ.
Особенности монтажа электрических моделей
Если нет возможности выполнить подвод труб, установка электрического полотенцесушителя является оправданным решением. Такой прибор не таит опасности протечки. Однако монтаж электрического полотенцесушителя требует строгого соблюдения правил электробезопасности.
При установке электрического полотенцесушителя в ванной комнате необходимо учитывать минимальные расстояния: 0,6 м от края ванны или душевой кабины и не менее 0,2 м от пола. Розетка должна находиться сбоку или снизу на расстоянии 20–30 см. Использование удлинителей запрещено.
Порядок действий при монтаже электрического полотенцесушителя следующий:
-
Собрать прибор согласно инструкции;
-
Разметить стену и просверлить отверстия под кронштейны;
-
Закрепите полотенцесушитель на стене, проверив уровень.
Нормативы и правила безопасности

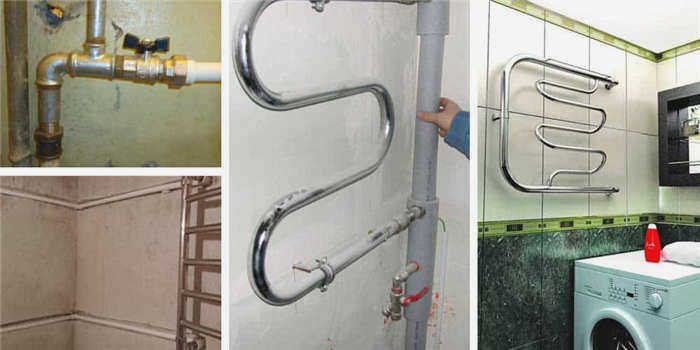

Самостоятельный монтаж в многоквартирном доме имеет жесткие ограничения. Категорически запрещена установка запорной арматуры непосредственно на общедомовой стояк. Если поставить кран прямо на трубу ГВС, то при его перекрытии у соседей пропадет горячая вода. Запорные устройства допустимы только после байпаса — по бокам от полотенцесушителя.
При монтажу водяного полотенцесушителя важно учитывать тип подключения. Боковое нижнее диагональное подключение или обычное боковое требует, чтобы теплоноситель двигался сверху вниз. Нижний отвод стояка должен быть ниже низа прибора или наравне с ним.

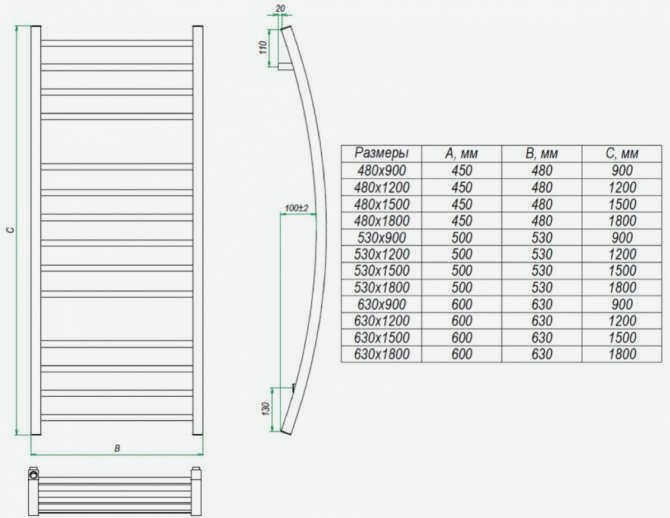

Для моделей с крупными трубами (более 25 мм) оставляйте зазор от стены в пределах 5–7 см. Если диаметр змеевика меньше, достаточно отступа в 3,5–4 см. В частном доме правила проще: можно использовать комбинированные модели, работающие и от системы отопления, и от электросети.
При работе с пластиком важно помнить про инструмент. Полипропиленовые трубы паяльник соединяет с фитингом только при соблюдении температурного режима. Неправильный нагрев создаст заужение в месте стыка труб используемых в системе, что перекроет поток воды. Если вы планируете старого оборудования демонтаж, делайте это только после согласования с управляющей компанией и полного перекрытия магистрали.
