Сколько сохнет эпоксидная смола: сроки и стадии застывания

При комнатной температуре (20–25°C) 100 граммов эпоксидной смолы с отвердителем ПЭПА переходят в твердое состояние за период от 30 до 60 минут. Если температура упадет до +15°C, минимальное время полимеризации вырастет до 80 минут и более. Важно учитывать геометрию: те же 100 граммов, распределенные тонким слоем по площади в один квадратный метр, будут сохнуть более двух часов.

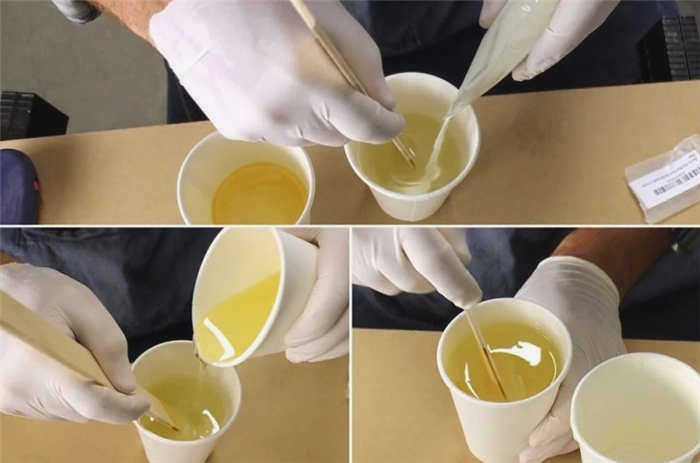

Процесс превращения жидкой основы в монолит не является мгновенным событием. Это последовательная химическая реакция, которая проходит через несколько критических стадий. Ошибка в понимании того, на каком этапе находится материал, приводит к деформации изделий или их разрушению при нагрузке.

Стадии отверждения: от смеси до финальной прочности

Профессионалы разделяют процесс на три четких временных отрезка. Нельзя путать «застывание» с полной готовностью детали.

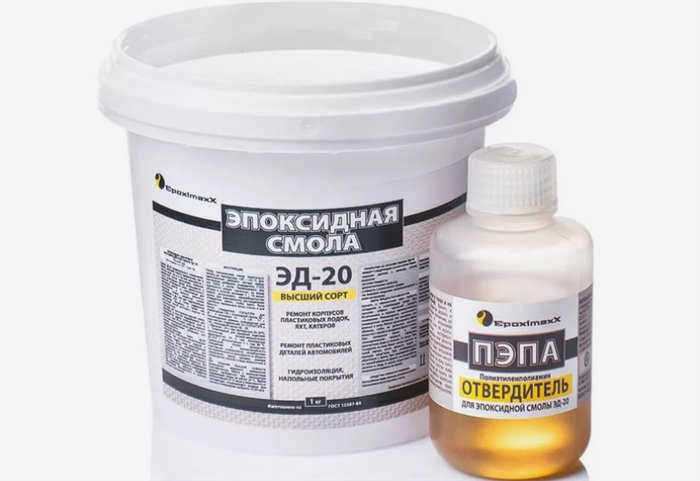

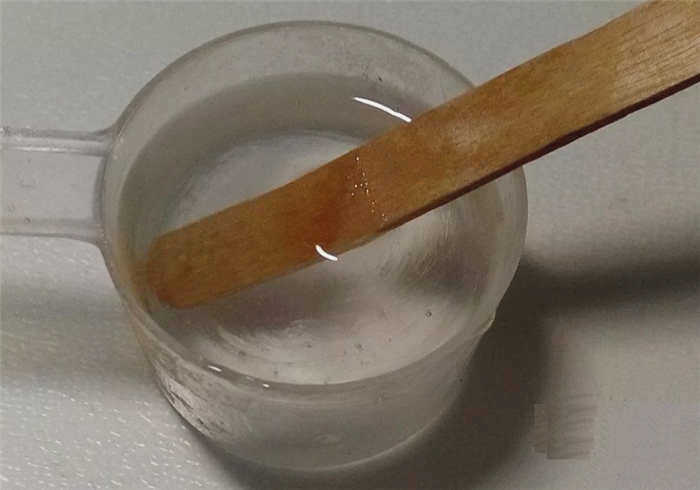

Гелеобразование (рабочее время) В этот период смесь начинает густеть и теряет текучесть, превращаясь в кисель. Для систем ЭД-20 + ПЭПА при +20°C этот этап наступает через 60–90 минут после замеса. Если используется отвердитель ТЭТА, процесс идет быстрее — около 25–30 минут. Как только смола перешла в гелеобразное состояние, работать с ней невозможно: нанести её или выровнять поверхность уже не получится.

Первичное отверждение Изделие начинает держать форму, а его поверхность перестает быть липкой (наступает стадия «отлипания»). Обычно этот этап занимает от 24 до 48 часов. После этого момента деталь можно аккуратно извлечь из формы или провести легкую механическую обработку, но подвергать её серьезным нагрузкам все еще нельзя.

Доотверждение (набор прочности) Полимерная сетка продолжает формироваться внутри материала в течение 7–28 суток. Именно на этой стадии изделие обретает свою финальную твердость и химическую стойкость. Если начать эксплуатацию полимерного пола или столешницы раньше этого срока, риск деформации крайне высок.

Что влияет на скорость застывания

Скорость реакции не является константой. Она напрямую зависит от внутренних свойств состава и внешних условий среды.

Тип отвердителя Существует два основных типа аминных реагентов: ПЭПА и ТЭТА. ПЭПА относится к «холодным» полимеризаторам, так как эффективно работает при комнатной температуре (22–25°C). Изделия на его основе подходят для создания статичных объектов, например, скульптур. ТЭТА — это «горячий» тип катализатора. Он может застыть и при обычной температуре, но потребует гораздо больше времени. Такие составы более гибкие и устойчивые к излому, поэтому их часто применяют в автомобильной промышленности или для создания динамичных объектов.

Температурный режим Температура — главный регулятор процесса. Повышение температуры среды всего на 10°C ускоряет полимеризацию в 2–3 раза. При +40°C рабочее время сокращается более чем вдвое, но это требует высокой скорости работы мастера. Если температура опустится до +15°C, реакция замедлится настолько, что состав с ТЭТА может вообще не выйти из состояния геля.

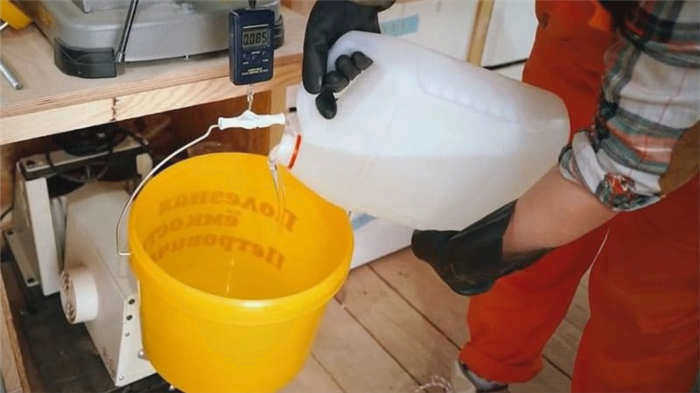

Геометрия и объем Объем смеси и площадь её поверхности определяют интенсивность тепловыделения. Компактные формы (шар или куб), где масса распределена равномерно относительно центра, застывают быстрее. Например, 100 мл состава в форме куба могут затвердеть за 5 часов, тогда как тот же объем, разлитый тонким слоем по поверхности, потребует около суток. При заливке толстых слоев (более 3 см) возникает риск экзотермического перегрева, который может привести к закипанию смолы или даже её возгоранию.

Как безопасно ускорить процесс

Существует несколько способов сократить время ожидания, но важно не нарушить химическую структуру полимера.

1. Повышение температуры окружающей среды. Размещение заготовок в теплом помещении или использование тепловых ламп помогает ускорить первичную стадию.

2. Термообработка после первичного застывания. Когда деталь пролежала 24–48 часов при комнатной температуре, её можно поместить в печь при температуре 60–80°C на 3–6 часов. Это завершает процесс доотверждения и значительно повышает твердость.

Использование термофена для ускорения застывания — плохая идея. Фен может помочь только размягчить уже загустевшую массу или создать декоративный эффект «морских волн», но он не ускоряет химическую реакцию полимеризации.

Почему смола может не сохнуть

Если материал остается липким более суток, проблема кроется в нарушении технологии. Чаще всего это происходит из-за неправильных пропорций: как недостаток, так и избыток отвердителя мешают полноценному застыванию. Избыток катализатора может привести к тому, что масса «застрянет» в вязкой фазе навсегда.

Также на процесс влияют посторонние вещества. Добавление наполнителей (металлической или керамической крошки) увеличивает время высыхания, так как снижает долю активной смолы в составе. Если слой не отвердился полностью, наносить на него последующие слои категорически запрещено — это приведет к порче всей работы. В случае обнаружения липкого слоя, который не сохнет более дня, его необходимо полностью удалить перед повторными попытками.
