Сколько сохнет эмаль ПФ-115 на металле: сроки и факторы
При температуре +20°C эмаль ПФ-115 высыхает до состояния «на отлип» за 4–6 часов, а полное высыхание (до степени 3 по ГОСТ) занимает от 24 до 48 часов. Если вы используете красную или вишневую краску первого сорта, время ожидания увеличивается до 48 часов из-за особенностей пигмента. Для достижения максимальной твердости и долговечности покрытия требуется около 6 недель на полную полимеризацию.
Факторы, влияющие на скорость сушки
Скорость высыхания алкидной эмали напрямую зависит от условий окружающей среды и способа нанесения. Температурный режим для работ должен составлять от +5°C до +35°C. Если температура опустится ниже +5°C, состав загустеет, адгезия ухудшится, а время сушки может вырасти в 1,5–2 раза.
Влажность воздуха также критична. При показателях выше 80% процесс испарения растворителей замедляется. Толщина наносимого слоя влияет на прохождение воздуха сквозь пленку: слишком толстый слой провоцирует появление потеков и затягивает межслойную сушку.
| Параметр | Влияние на процесс |
|---|---|
| Температура < +5°C | Замедляет сушку, повышает вязкость |
| Влажность > 80% | Увеличивает время высыхания |
| Красный пигмент | Требует до 48 часов на высыхание |
| Интенсивный нагрев (+100°C) | Сокращает время сушки до 1 часа |
Технология покраски металла
Работа с металлом требует строгого соблюдения этапов подготовки, иначе эмаль может отслоиться. Наносить ПФ-115 прямо по ржавчине можно только в исключительных случаях, так как это резко снизит срок службы покрытия.

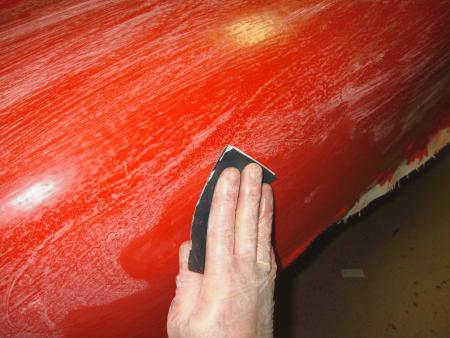

Сначала необходимо очистить поверхность от окалины и рыхлой коррозии с помощью металлической щетки. Затем обязателен этап обезжиривания уайт-спиритом или сольвентом. Для обеспечения антикоррозийной защиты и качественной адгезии на металлические конструкции рекомендуется наносить грунтовку ГФ-021. Только после полной межслойной сушки грунта можно приступать к окрашиванию эмалью в два слоя.
Расход и разбавление материала

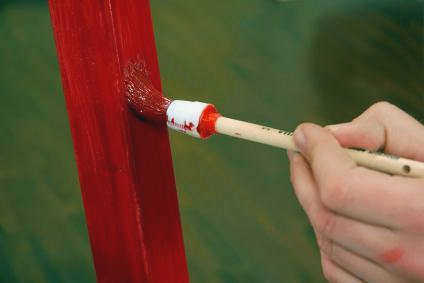

Норма расхода ПФ-115 составляет примерно 80–100 г/м², однако на практике закладывайте от 120 до 200 г/м². Итоговое значение зависит от метода нанесения: минимальный расход получается при работе кистью или валиком, а максимальный — при безвоздушном распылении.
Для корректировки вязкости используют уайт-спирит, сольвент или скипидар. Рекомендуется использовать смесь сольвента с уайт-спиритом в соотношении 1:1. Доля растворителя не должна превышать 10–20% от общей массы эмали. Слишком сильное разбавление снижает укрывистость и делает пленку тонкой и непрочной.
Типичные ошибки при нанесении
Ошибки в технологии часто приводят к порче финишного покрытия. Если наносить второй слой слишком рано, до завершения межслойной сушки первого, возникнет эффект сморщивания пленки. Слишком толстый слой или избыток разбавителя вызывают появление потеков.
При использовании краскопульта возможны две крайности:
-
Шагрень — возникает при слишком густой эмали или неправильном давлении.
-
Потеки и слабая укрывистость — результат чрезмерно жидкого состава.
Для защиты инструментов после работы используйте уайт-спирит или смесь сольвента с уайт-спиритом (1:1). Свежую эмаль легко смыть этими растворителями, а засохшую придется удалять механически или специальными смывками для алкидных покрытий.
ПФ-115 против ПФ-133: что выбрать для ваших задач
Выбор конкретного типа эмали зависит от желаемого визуального эффекта и условий эксплуатации. ПФ-115 создает глянцевое покрытие с высокой атмосферостойкостью, что делает её идеальной для наружных работ: заборов, ворот, фасадов и металлоконструкций. Она выдерживает перепады температур от -50°C до +60°C.
ПФ-133 отличается тем, что дает полуматовое или матовое покрытие без лишних бликов. Этот вариант чаще применяют для внутренних работ, окрашивания радиаторов отопления и стен. ПФ-133 обычно стоит на 10–15% дешевле, но её атмосферостойкость считается средней по сравнению с глянцевой версией.
