Складной табурет своими руками: чертежи и размеры деталей

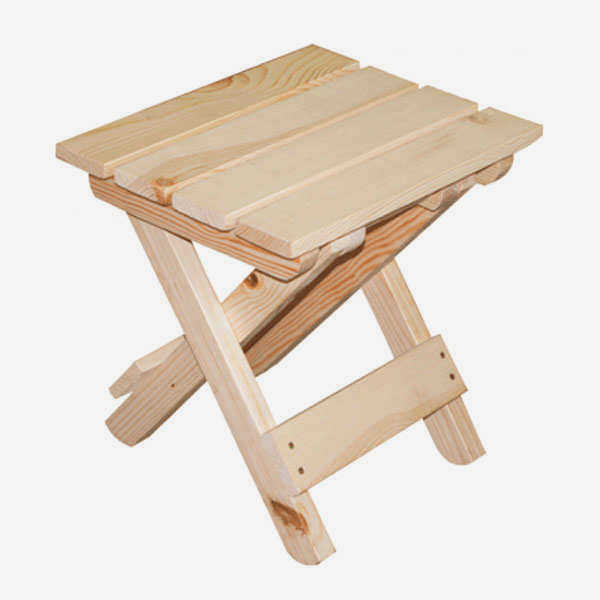

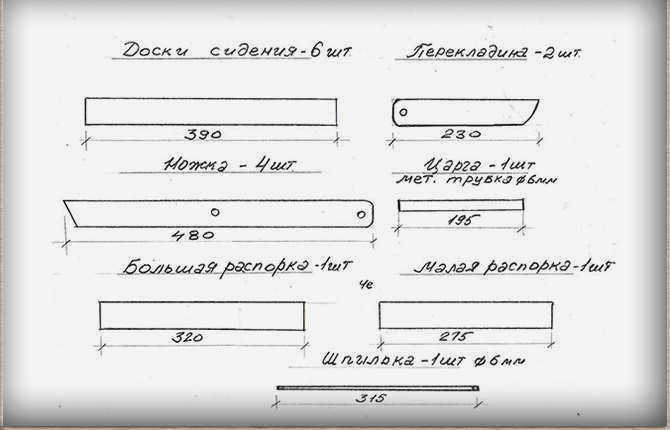

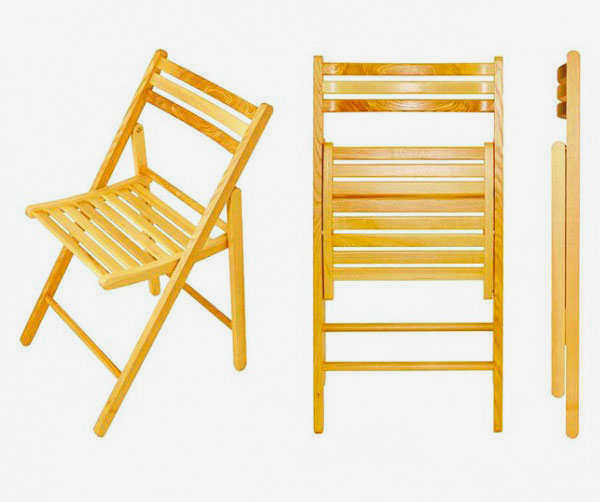

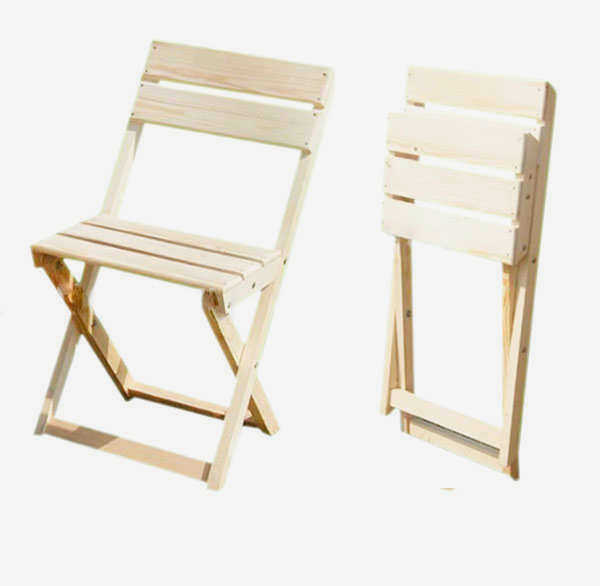

Для изготовления складного табурета своими руками из древесины бруска сечением 40х20 мм вам потребуется подготовить следующий набор заготовок: 4 ножки, 4 перекладины под сиденье, 6 реек для самого сиденья, 1 поперечная царга, а также 2 маленькие и 2 большие опоры под ноги. В сложенном состоянии такая конструкция имеет толщину примерно 60–80 мм, что позволяет легко хранить её в узкой нише или шкафу.

Выбор древесины и инструментов

Надежность изделия напрямую зависит от породы дерева. Если вы планируете использовать табурет на улице, выбирайте массивные и устойчивые к влаге материалы: бук, лиственницу, дуб или березу. Сосна допустима для интерьерных моделей, но она менее прочная и требует тщательной обработки. Для создания максимально легкого детского варианта подойдет сухая липа, обладающая низкой плотностью и красивой фактурой.

Рабочий набор инструментов должен включать:

• Электрическую пилу или ножовку для раскроя брусков.

• Дрель со сверлами под диаметр болтов (рекомендуется 6 мм).

• Лобзик для придания ножкам округлой формы.

• Шуруповерт, молоток и отвертки.

• Наждачную бумагу разной зернистости.

• Шпатлевку по дереву и акриловый лак.

Для сборки конструкции обязательно используйте 4 болта с головками 40 мм и диаметром 6 мм, а также шайбы. Шайбы критически важны для плавного хода механизмов при складывании.

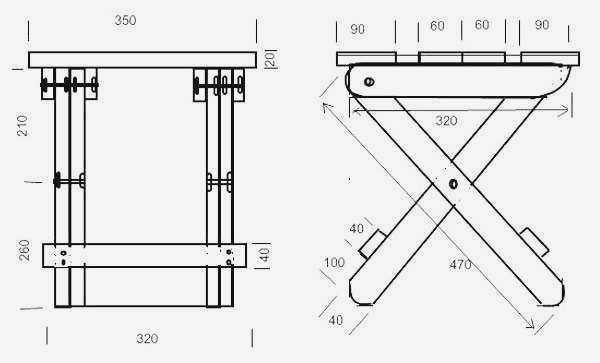

Чертеж и подготовка деталей

Прежде чем браться за инструмент, необходимо разметить детали согласно чертежу. Важный технический нюанс: ось крепления ножек нельзя располагать строго по центру заготовки. Сместите отверстие на 30 мм вверх от середины ножки. Если оставить ось в центре, табурет может получиться слишком высоким или неустойчивым при эксплуатации.

Процесс подготовки включает несколько этапов. На каждой из четырех перекладин под сиденье просверлите отверстия под болты, отступив от края 20 мм. Ножки нужно подготовить следующим образом: отметьте центр, отступите от него вверх на указанные 30 мм и просверлите сквозное отверстие. После сверления используйте лобзик, чтобы скруглить торцы ножек и перекладин, избавляя их от острых углов. Все заготовки тщательно отшлифуйте.

Перед финишной отделкой полезный прием заключается в предварительном смачивании деталей водой. После высыхания текстура дерева станет более рельефной. Это позволяет добиться профессионального вида при последующей шлифовке и лакировке. Наносите акриловый лак в 2–4 слоя, давая каждому слою полностью высохнуть.

Пошаговая сборка конструкции

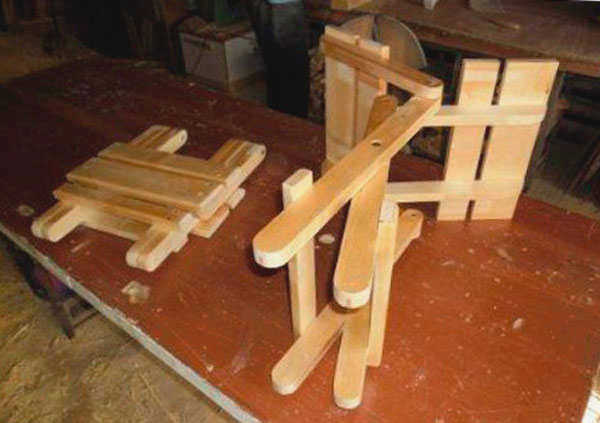

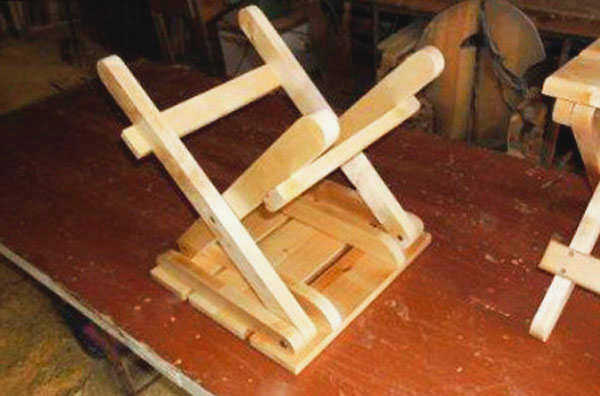

Сборка начинается с формирования основания. Сложите ножки крест-накрест так, чтобы отверстия совпали. Вставьте осевые болты, обязательно подкладывая шайбы между всеми подвижными деталями для облегчения скольжения.

Далее приступайте к креплению верхних частей:

1. Приложите одну перекладину к внутренней стороне ножки, а вторую — к внешней.

2. Совместите отверстия и закрепите их болтами.

3. Повторите эту операцию для второй пары ножек.

Для обеспечения жесткости конструкции установите поперечную царгу. Это перекладина, которая соединяет ножки под сиденьем и отвечает за общую прочность. Закрепите её саморезами между внутренними перекладинами. Чтобы табурет не качался, добавьте подножные опоры. Отступите от нижних торцов ножек 80–100 мм и прикрутите саморезами сначала маленькие опоры на внутренние части ножек, а затем большие — на внешние.

Изготовление сиденья

Сиденье собирается из шести реек. Сначала закрепите первые три рейки к внутренним перекладинам с помощью гвоздей. Двигайтесь от края к центру для ровного прилегания. Затем установите оставшиеся три рейки с внешней стороны. Если шляпки гвоздей выступают, их нужно утопить в древесине и замаскировать шпатлевкой по дереву. После высыхания шпатлевки место стыков можно еще раз слегка зашлифовать для идеальной гладкости.

Готовый табурет должен складываться и раскладываться одним движением. Если вам требуется более высокая модель, вставьте дополнительный брусок рейки в центр между креплениями сиденья. Это позволит изменить высоту изделия без переделки всей основы.
