Система отвода дождевой воды с крыши: виды и устройство

Система отвода дождевой воды — это комплекс инженерных устройств для сбора и транспортировки атмосферных осадков с поверхности кровли в канализацию, коллектор или на грунт. Если ливневка не работает, вода застаивается на крыше. Это приводит к быстрому разрушению защитного слоя покрытия под воздействием солнца и циклов замораживания. Без организованного дренажа фундамент может подвергнуться подмыву из-за вымывания грунта из-под отмостки, а стены здания — намоканию и появлению плесени.

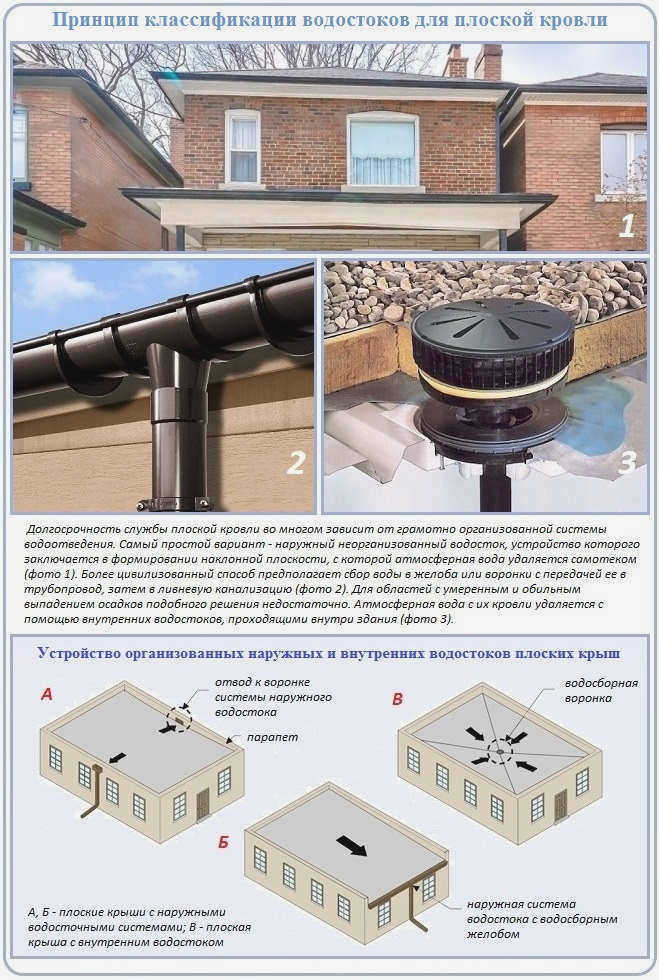

Классификация систем водоотвода

Выбор типа системы зависит от конструкции крыши и высоты строения. Согласно СП 118.13330.2022, для зданий выше 6 этажей обязательным является устройство внутреннего водостока. В домах высотой до 8 метров допускается использование неорганизованного (бесструктурного) водоотвода, когда вода просто стекает на землю.

Наружные системы (для скатных крыш)

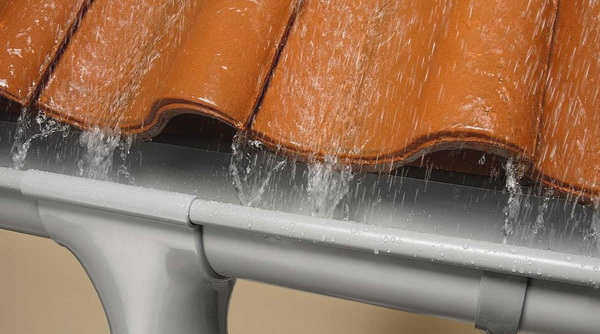

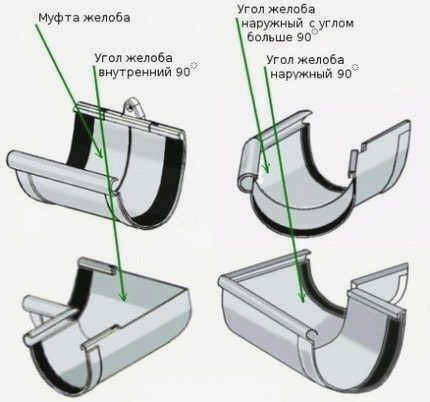

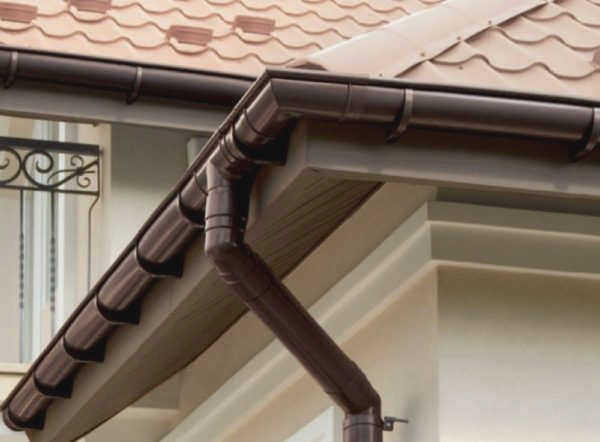

Наружный водосток — это классическая конструкция, которая крепится к карнизным свесам. Она состоит из желобов, воронок, вертикальных труб и заглушек. Для оформления поворотов используют специальные колена и отводы.

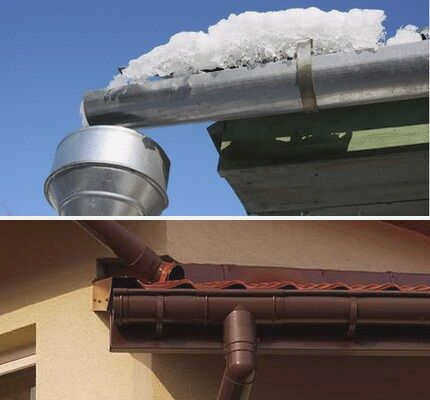

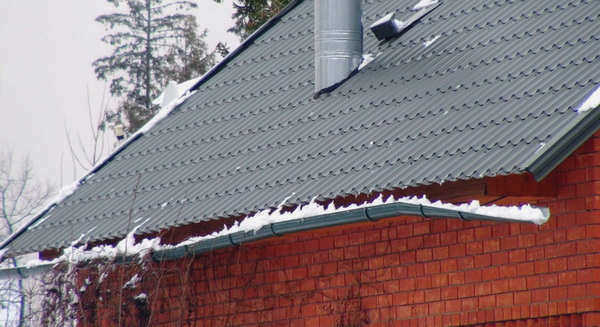

Такой вариант идеален для малоэтажного строительства. Он дешевый и простой в обслуживании. Однако у него есть ограничения по пропускной способности. При резком увеличении площади крыши объем воды может превысить возможности желобов. Также открытые системы подвержены риску засорения листьями или ветками. Зимой даже исправный водосток может забиться комьями снега, что приводит к образованию сосулек на карнизах.

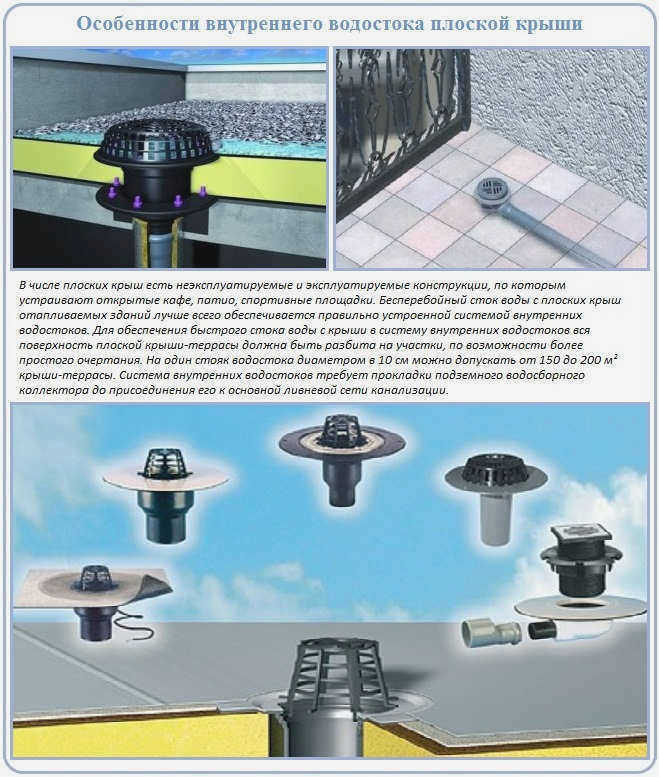

Внутренние системы (для плоских крыш)

Внутренний водоотвод прокладывается внутри здания. Это единственный вариант для высоких зданий и эффективное решение для больших плоских кровель. Трубы проходят через все здание, что исключает их замерзание зимой и защищает от ветра.

Главные минусы — высокая стоимость и сложность монтажа. Проектирование требует точной разуклонки кровли, чтобы вода стекала к воронкам. Любая ошибка при установке может привести к протечкам внутри помещений. Внутренний дренаж не рекомендуется прокладывать непосредственно внутри стен дома.

Технологии отвода воды с плоской крыши

Для горизонтальных поверхностей применяют разные методы транспортировки влаги. Выбор зависит от площади кровли и интенсивности осадков в регионе.

Гравитационный метод является традиционным. Водосборные воронки устанавливают в самых низких точках крыши. Они направляют воду в трубы под углом. При сильных ливнях такая система может работать неэффективно, так как воздух попадает в трубу и снижает скорость потока. Рекомендуется ставить минимум две воронки на одном участке: если одна забьется мусором, вторая продолжит работу.

Вакуумный водоотвод работает иначе. Специальные отверстия на воронке не позволяют воздуху проникать внутрь системы. В трубах создается низкое давление, которое буквально «всасывает» воду с поверхности. Это позволяет эффективно отводить огромные объемы осадков даже при интенсивных ливнях. Вакуумные воронки часто имеют плоскую крышку, что позволяет использовать часть кровли по назначению.

Выбор материала и расчет параметров

Материал определяет долговечность и эстетику здания. В жарких регионах с активным солнцем лучше выбирать металл. Для зон с высокой влажностью оптимален пластик.

Оцинкованная сталь стоит недорого. Она прочна, но со временем подвержена коррозии.
Пластик (ПВХ) легок и не требует сложного монтажа кронштейнов. Он может быть хрупким при низких температурах.
Алюминий служит более полувека и очень легок в работе.

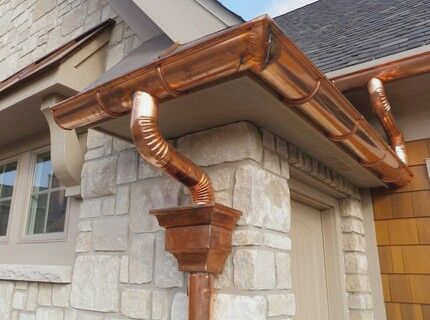

Медь — премиальный вариант с неограниченным сроком службы, но она чувствительна к электролизу, поэтому все детали должны быть из одного металла.

При расчетах опирайтесь на площадь крыши. Если площадь не превышает 100 м², используйте желоба диаметром 7–13 см. Для кровель более 100 м² нужны желоба до 20 см и трубы диаметром до 16 см. Не забывайте про опоры: кронштейны устанавливают из расчета одно изделие на метр длины желоба.

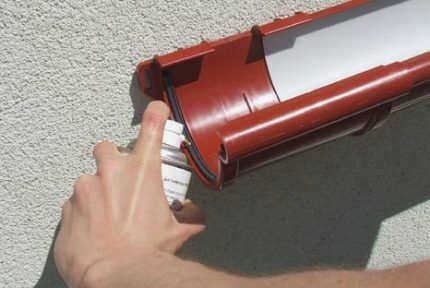

Важные нюансы монтажа

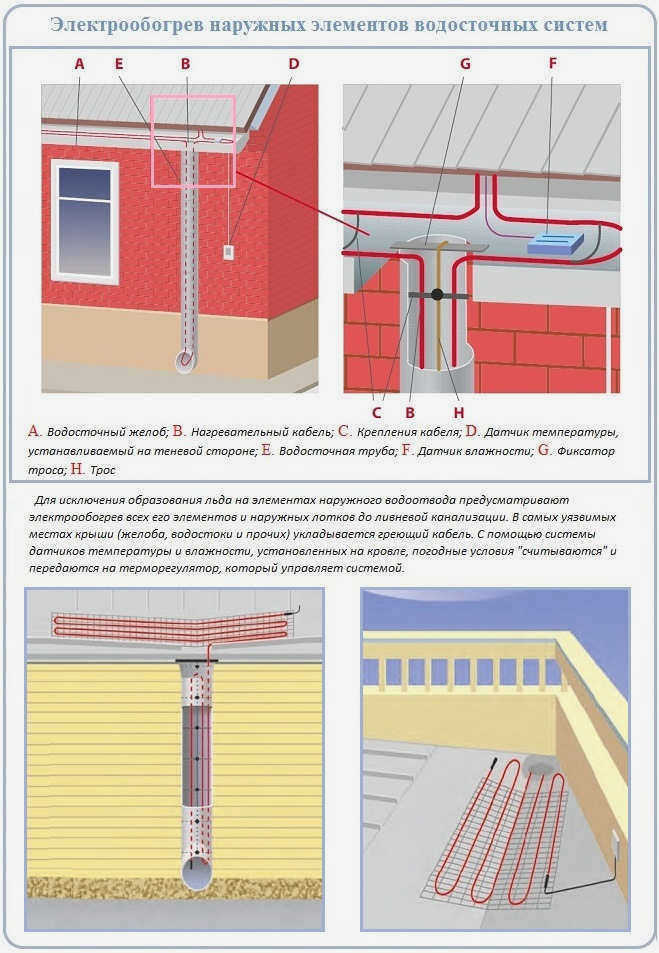

Монтаж лучше проводить одновременно со строительством здания. При установке воронок на плоской крыше место их примыкания нужно тщательно обработать битумом для герметичности. Если выпуск воронки находится выше точки промерзания грунта, обязательно установите обогревательную манжету. Это предотвратит образование ледяных пробок внутри системы. Для защиты от мусора всегда используйте решетки на воронках.

Собранную дождевую воду можно не просто сливать в канаву. Современные нормы допускают ее использование для полива участков или технологических нужд, что помогает экономить ресурсы.
