Система чиллер-фанкойл: принцип работы и схема устройства

Система чиллер-фанкойл представляет собой централизованную водяную сеть кондиционирования, где роль главного агрегата выполняет чиллер (холодильная машина), а конечными потребителями — фанкойлы (вентиляторные доводчики). В отличие от привычных сплит-систем, по трубам внутри здания циркулирует не хладагент (фреон), а теплоноситель: обычная вода или раствор этиленгликоля для защиты от замерзания в холодном климате.

Принцип работы и физика процесса

Работа установки строится на циклическом переносе тепловой энергии от воздуха в помещении к внешней среде. Процесс разделен на два независимых контура: фреоновый (внутри чиллера) и водяной (между чиллером и фанкойлами).

Цикл охлаждения

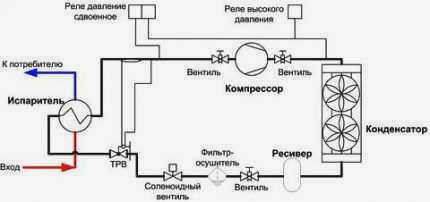

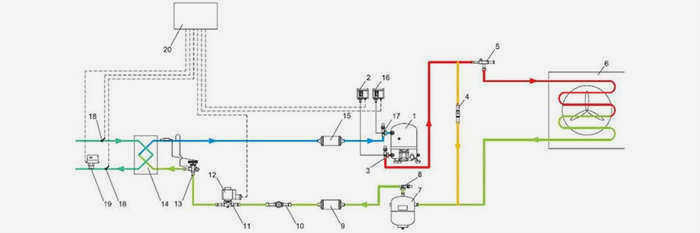

Летом чиллер производит холодную воду, снижая её температуру до 6–7 °C. Хладагент внутри холодильной машины закипает в испарителе, поглощая тепло у воды, затем сжимается компрессором и отдает накопленное тепло во внешнюю среду через конденсатор. Насосная группа подаёт охлажденную жидкость по магистралям к фанкойлам. Внутри каждого доводчика вентилятор прогоняет воздух через медный теплообменник; вода забирает тепло из воздуха, нагревается и возвращается в чиллер по обратной линии для повторного цикла.

Режим отопления

Если агрегат оснащен функцией теплового насоса (реверсивный режим), цикл инвертируется. Чиллер начинает нагревать воду до 40–50 °C, превращая фанкойлы в обогреватели. При отсутствии такой функции отопление реализуется через подключение системы к внешнему источнику: котельной или теплосети.

Техническая классификация систем

При проектировании важно различать системы по количеству контуров и способу охлаждения конденсатора, так как от этого зависит сложность монтажа и стоимость эксплуатации.

Типы по количеству труб

2-трубные системы. Каждый фанкойл имеет один теплообменник. Это означает, что вся сеть может работать либо только на охлаждение, либо только на обогрев (переключение происходит сезонно). Такие решения подходят для офисов с однородными потребностями.
4-трубные системы. Устройство оснащено двумя независимыми теплообменниками — один для холода, другой для тепла. Это позволяет разным группам людей в одном здании (например, в гостинице) одновременно настраивать свой микроклимат: кому-то нужно охлаждение, а кому-то обогрев.

Типы чиллеров по способу отвода тепла

Воздушно-охлаждаемые модели используют осевые или радиальные вентиляторы для сброса тепла в атмосферу. Они проще в установке и обычно размещаются на крышах. Водоохлаждаемые агрегаты передают тепло воде, которая циркулирует через градирни (сухие башни). Такие системы эффективнее при высоких температурах воздуха, но требуют сложной гидравлической обвязки.

Состав инженерного комплекса

Система чиллер-фанкойл — это не два прибора, а разветвленный комплекс оборудования. Помимо самих агрегатов, в него входят:

Насосная группа (гидромодуль). Включает циркуляционные насосы для движения воды, расширительный бак для компенсации давления и буферную емкость (аккумулирующий бак), которая сглаживает резкие скачки нагрузки при включении/выключении фанкойлов.

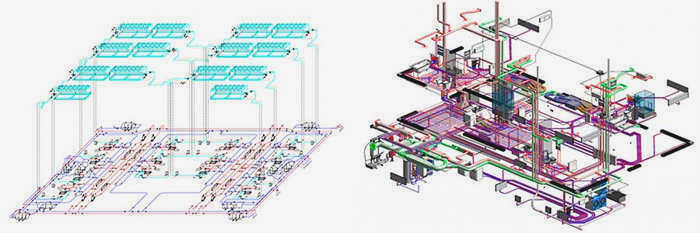

Гидравлическая обвязка. Трубопроводы с теплоизоляцией, запорная арматура для сервиса и балансировочные клапаны, которые выравнивают давление между ближайшими и самыми удаленными потребителями.
Автоматика управления. Контроллеры и датчики, координирующие работу компрессора, насосов и регулирующих клапанов на фанкойлах.

Сравнение с VRF-системами

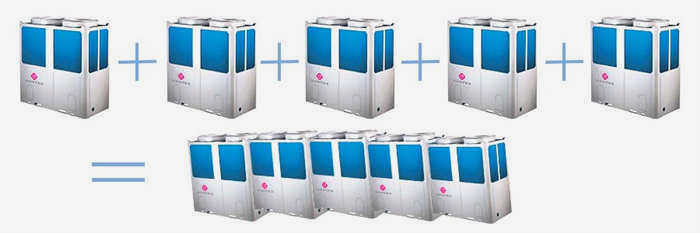

Часто перед инженерами стоит выбор: использовать водяную схему (чиллер-фанкойл) или газовую (VRF). У систем чиллер-фанкойл есть три ключевых преимущества. Во-первых, длина трасс практически не ограничена — водяные магистрали могут тянуться на сотни метров, тогда как у фреоновых систем возможности сильно лимитированы. Во-вторых, это безопасность: если произойдет утечка в здании, пострадает только вода, а не летучий и дорогой хладагент. В-третьих, масштабируемость позволяет легко наращивать количество внутренних блоков или добавлять новые чиллеры в каскад при расширении объекта.

Виды фанкойлов по способу монтажа

Выбор конкретного типа доводчика зависит от архитектурных задач и эстетики помещений:

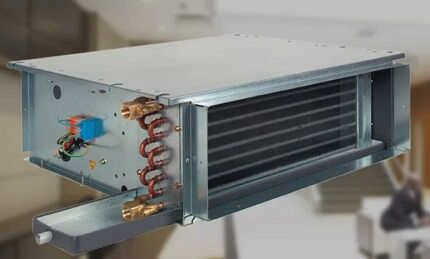

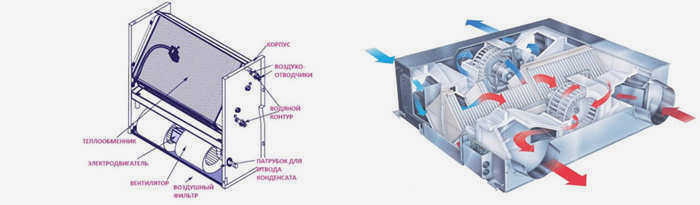

Канальные. Скрываются за подвесным потолком или в технических нишах, подключаются к системе воздуховодов. Бывают низконапорными (для коротких путей), средненапорными и высоконапорными (для сложных трасс).

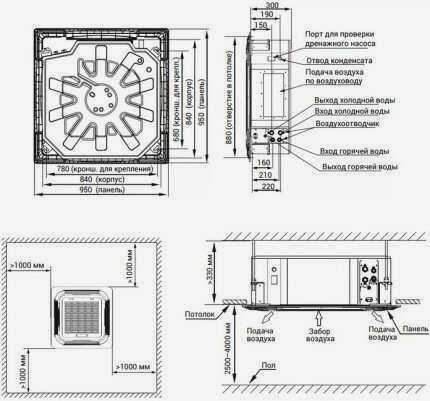

Кассетные. Встраиваются в подвесной потолок. Четырехпоточные модели обеспечивают равномерный обдув большой площади за счет распределения воздуха в разные стороны от центрального блока.
Настенные и консольные. Настенные варианты напоминают блоки обычных сплит-систем, а консольные часто ставят под окна как альтернативу радиаторам отопления.

Регулирование мощности внутри помещения происходит либо через изменение скорости вентилятора (плавно или ступенчато), либо через трехходовой клапан, который меняет объем воды, проходящей через теплообменник фанкойла.
