Схемы вентиляции крыши: принципы и расчет воздухообмена

Эффективная схема вентиляции крыши базируется на создании непрерывного пути для движения воздуха: от карнизных свесов (приток) вдоль ската через вентиляционный зазор к коньку или аэраторам (вытяжка). Для обеспечения нормального воздухообмена относительная площадь приточных и вытяжных отверстий должна составлять 0,001 площади осушаемых крыш гражданских зданий. В производственных зданиях этот показатель варьируется в диапазоне от 0,002 до 0,0002 в зависимости от микроклимата и типа используемого утеплителя. При соблюдении этих параметров влагосодержание материалов кровли снижается почти в два раза за первые два года эксплуатации.

Классификация схем: холодный чердак vs утепленная мансарда

Проектирование вентиляции зависит от того, какую функцию выполняет подкровельное пространство. Ошибочно применять одну и ту же схему для неотапливаемого пространства и жилой зоны.

Схема вентиляции холодного чердака

Холодный чердак — это неотапливаемое помещение, температура в котором близка к наружной. Здесь основная задача заключается в удалении влаги, проникающей через перекрытие из жилых помещений, и защите стропильной системы от сезонного обледенения.

Воздух заходит через подкарнизные продухи или перфорированные софиты в нижней части крыши. Затем он движется через чердачное пространство и выходит наружу через слуховые окна на фронтонах или аэраторы на скатах. Слуховые окна являются эффективным инструментом, так как обеспечивают симметричное проветривание при условии их правильного размещения (минимум одно окно на каждом фронтоне).

Схема вентиляции утепленной мансарды

В случае с теплой кровлей (мансардой) воздух не может свободно гулять по всему чердачному объему, так как пространство под крышей изолировано утеплителем. Здесь реализуется схема подкровельной вентиляции.

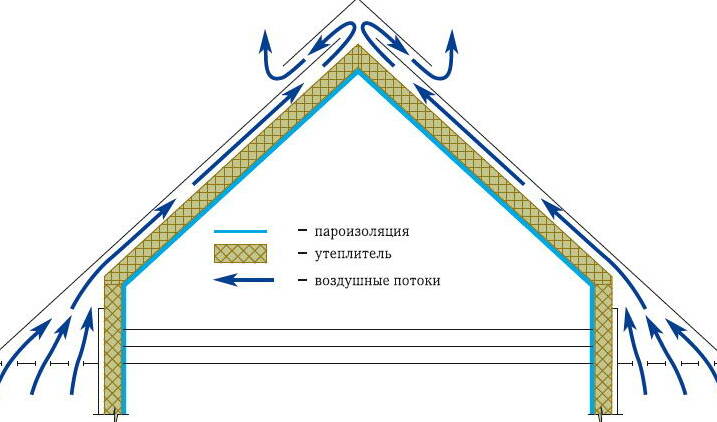

Воздушный поток движется в узком канале между гидроизоляционной мембраной и кровельным покрытием. Этот канал формируется с помощью контробрешетки — бруса, набитого вдоль стропил. Воздух поступает через карнизные отверстия, проходит по всему скату и выбрасывается через коньковые вентили или специальные выходы (аэраторы). Если этот зазор перекрыть утеплителем, монтажной пеной или обрезками пленки, система перестанет работать.

Техническая реализация: необходимые элементы системы

Для построения надежной схемы недостаточно просто сделать отверстия. Система требует использования специализированных комплектующих, которые обеспечивают герметичность и защиту от осадков.

1. Приток (Нижняя зона). Используются перфорированные софиты или вентиляционные решетки в карнизах. Важно не зашивать карниз сплошным материалом без отверстий, иначе приток будет перекрыт.

2. Канал (Скат). Контробрешетка создает непрерывный путь для воздуха под обрешеткой.

3. Вытяжка (Верхняя зона). На коньке устанавливается вентиляционная лента из полипропилена и геотекстиля с алюминиевыми краями или коньковые дефлекторы. Для сложных крыш применяются кровельные вентили KTV/P-KTV или выходы вентиляции, которые монтируются непосредственно на скаты.

При выборе элементов для вытяжки учитывайте их пропускную способность. Например, один стандартный выход вентиляции обеспечивает поток воздуха площадью 200 см².

Выбор между вертикальным выводом и выходом через стену

Часто возникает вопрос: куда эффективнее вывести вентканал — через крышу или через фасад? Физика процесса диктует однозначный ответ.

Вентиляция через крышу работает на принципе естественной конвекции. Теплый воздух легче холодного, поэтому он стремится вверх по вертикальному каналу. Чем длиннее этот участок, тем сильнее будет тяга. Вывод через стену создает горизонтальный или наклонный отрезок, что ослабляет движение воздуха и повышает риск образования конденсата внутри трубы.

Согласно СП 60.13330.2020, вытяжные каналы жилых помещений должны выводиться выше кровли. Вывод через стену допустим только для санузлов или кухонь в одноэтажных домах при условии использования механического вентилятора и короткого участка трубы (до 2 метров). Для котельных с газовыми котлами вертикальный вывод через крышу является практически обязательным требованием безопасности.

Критические ошибки монтажа и их последствия

Неправильная организация воздухообмена ведет к деградации всей конструкции дома. Основные риски связаны с накоплением влаги в утеплителе и древесине.

Если приток воздуха заблокирован (например, из-за использования сплошных софитов без перфорации), а вытяжка работает, в системе создается разрежение, которое не может компенсироваться. В результате:

• Утеплитель намокает и теряет свои теплозащитные свойства.

• Стропильная система и обрешетка начинают гнить из-за постоянной сырости.

• На карнизных свесах зимой образуются массивные сосульки и наледь.

• В жилых комнатах (в мансардах) появляется запах затхлости и плесень на обоях.

При монтаже вентиляционной трубы через кровлю обязательно утепляйте её участок, проходящий через холодный чердак или зону кровельного пирога. Используйте минеральную вату или скорлупу из пенополиуретана толщиной 50 мм. Без теплоизоляции на трубе будет скапливаться конденсат, который стечет вниз и намочит несущие конструкции дома.

Для герметизации места прохода трубы через кровлю используйте специальные проходные элементы (проходки), соответствующие типу вашего покрытия: под металлочерепицу, профнастил или мягкую кровлю. Использование обычного герметика без правильно подобранного кровельного узла неизбежно приведет к протечкам.
