Схема установки проточного водонагревателя: типы и особенности

Схема установки проточного водонагревателя зависит от его типа: напорного (закрытого) или безнапорного (открытого). Напорные модели работают под давлением водопроводной сети и предназначены для нескольких точек разбора, например, душа и раковины. Безнапорные приборы подключаются к одной точке (мойке или умывальнику), так как давление внутри них не превышает атмосферное.

Классификация проточных водонагревателей

Прежде чем приступать к монтажу, необходимо четко определить тип устройства. Это определит всю последующую гидравлическую схему.

Напорные водонагреватели (закрытого типа) монтируются в магистраль или стояк. Они способны обеспечить горячей водой сразу несколько потребителей: кухню и ванную комнату. Такие приборы требуют обязательного наличия систем безопасности, так как работают под давлением.

Безнапорные модели чаще всего представляют собой смесители с встроенным нагревательным элементом. Их устанавливают непосредственно на раковину или в душевую зону для обслуживания только одной точки разбора. Если вам нужно горячее водоснабжение и на кухне, и в ванной, придется устанавливать два отдельных безнапорных прибора.

Подготовка электрической сети

Электрическая часть — самый ответственный этап. Проточные устройства обладают высокой мощностью, что создает серьезную нагрузку на проводку.

Однофазные модели работают от сети 220 В и имеют мощность от 3 до 8 кВт. Для таких приборов требуется качественный медный провод (например, ПВС 3 × 4) и выделенная линия. Если планируется установка трехфазного устройства мощностью 12–30 кВт, необходима линия на 380 В с соответствующим сечением кабеля для равномерного распределения нагрузки.

При монтаже соблюдайте следующие правила:

Используйте устройство защитного отключения (УЗО) или дифференциальный автоматический выключатель (рекомендуется на 25 А).
Обязательно подключайте прибор к заземляющему контуру; работа без заземления смертельно опасна.
Не используйте удлинители, так как они не рассчитаны на длительную работу мощного потребителя.
Если проводка в доме старая или ветхая, выбирайте модели мощностью не более 1,5–2 кВт.

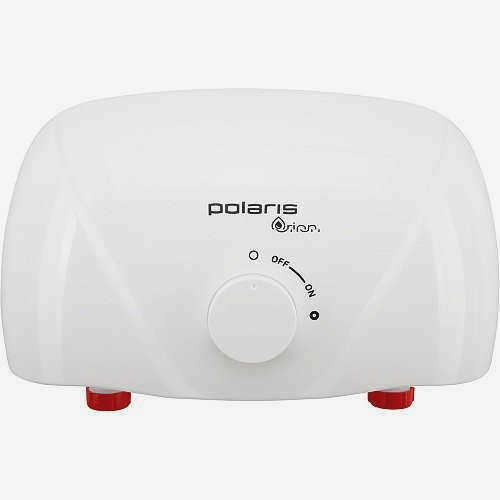

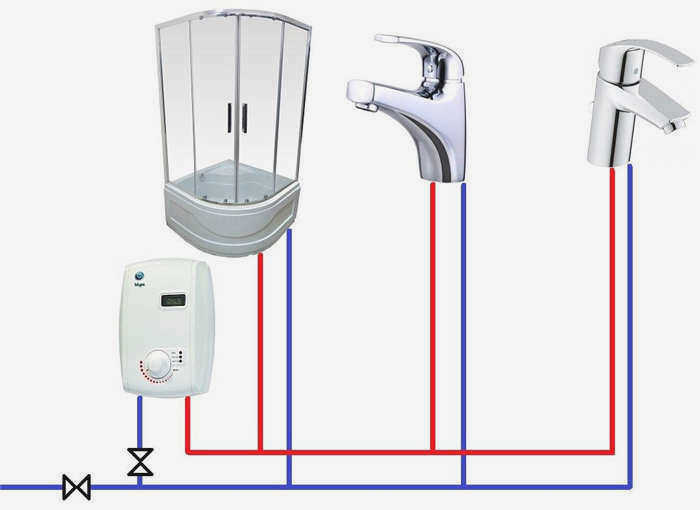

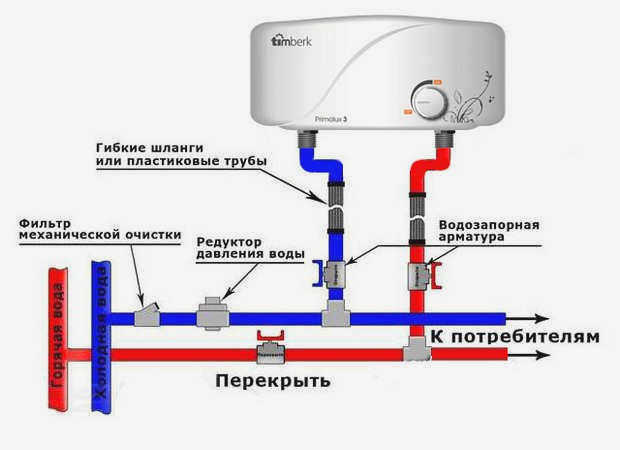

Схема установки напорного водонагревателя

Напорные приборы требуют полноценной обвязки трубами и запорной арматурой. Оптимальное место для монтажа — вблизи стояка или в месте наиболее частого использования воды.

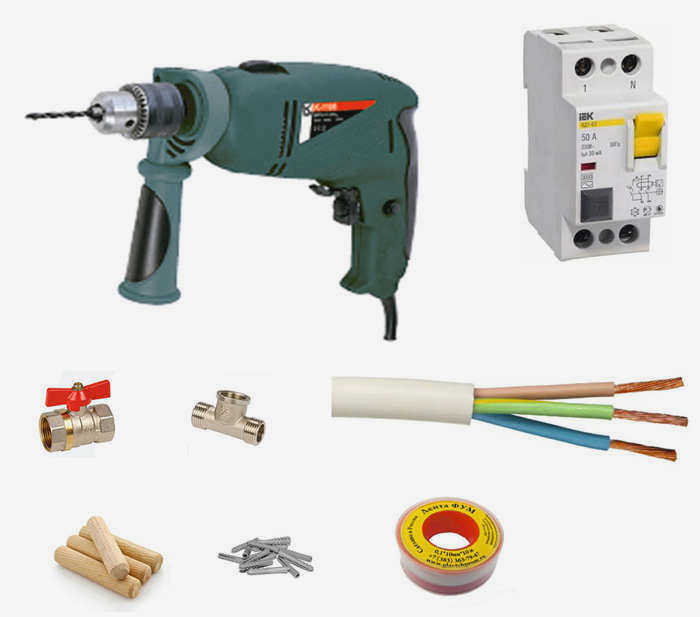

Инструменты и материалы

Для работы вам понадобятся перфоратор, строительный уровень, набор гаечных ключей, разводной ключ, сверла по бетону и керамике, дюбели, саморезы и уплотнитель резьбы (ФУМ-лента или пакля). Гидравлическая часть включает два гибких шланга в оплетке, тройники Ду15 (½"), два шаровых крана Ду15 и трубы (полипропиленовые, металлопластиковые или стальные).

Пошаговый алгоритм монтажа

Сначала выполните разметку на стене с помощью уровня и карандаша. Просверлите отверстия и установите дюбели так, чтобы водонагреватель висел строго горизонтально. Малейший перекос может привести к неправильной работе внутренних узлов.

После закрепления корпуса приступайте к гидравлической схеме:

Установите тройники на трубах холодной и горячей воды для подключения кранов.
Монтируйте шаровые краны на тройники. Это позволит перекрывать подачу воды или переключаться на центральное ГВС, если водонагреватель не используется.
Соедините тройники с патрубками водонагревателя при помощи гибких шлангов или жестких труб. При использовании труб (например, металлопластика) убедитесь в надежности их фиксации кронштейнами.
Проверьте герметичность всех соединений под давлением.

Важное правило: запорный кран должен стоять только на входе холодной воды. Не устанавливайте краны на выходном патрубке горячей воды непосредственно перед душевой лейкой, так как это может вызвать неисправность.

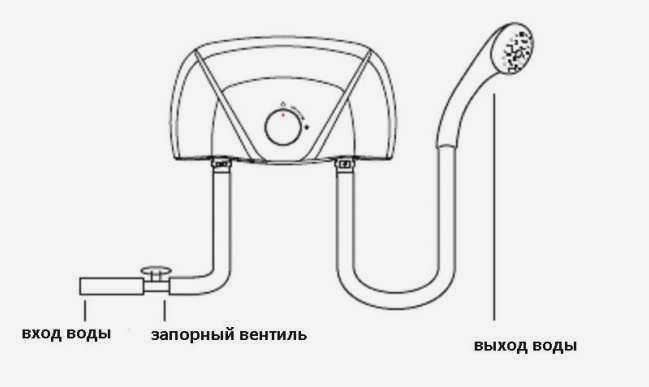

Схема установки безнапорного водонагревателя (смесителя)

Безнапорные модели монтируются вместо обычного смесителя. Они проще в установке, но имеют ограниченную производительность.

Сначала демонтируйте старый смеситель и очистите места соединений. Закрепите корпус нового нагревателя на стене или столешнице с помощью дюбелей и саморезов. Для подключения используйте гибкую подводку: один конец крепится к штуцеру входа холодной воды на корпусе прибора, другой — к водопроводу. Под накидную гайку обязательно подложите резиновую прокладку. Если устройство имеет встроенную душевую лейку, подсоедините шланг к выходному патрубку.

Правила эксплуатации и безопасности

Никогда не включайте проточный нагреватель без протока воды. Даже если в модели предусмотрена защита от сухого включения, работа «всухую» ускоряет износ ТЭНа. При отключении холодного водоснабжения прибор должен быть полностью обесточен.

Размещайте устройство так, чтобы на него не попадали брызги воды. Оптимальное расстояние до точки разбора — не более 2 метров, иначе вода будет успевать остывать в пути. Установка должна производиться только в сухих помещениях с температурой выше 0 °C, чтобы исключить замерзание воды внутри колбы и разрыв корпуса.
