Схема установки газлифта на кухонный шкаф: правила монтажа

Для правильной установки газлифта необходимо точно рассчитать нагрузку и соблюсти присадочные размеры. Основная схема монтажа подразумевает фиксацию одного конца механизма (втулки с азотом) к боковой стенке шкафа, а другого (крючкообразного крепления) — непосредственно к фасаду.

Газлифт мебельный: что это и особенности подбора мощности

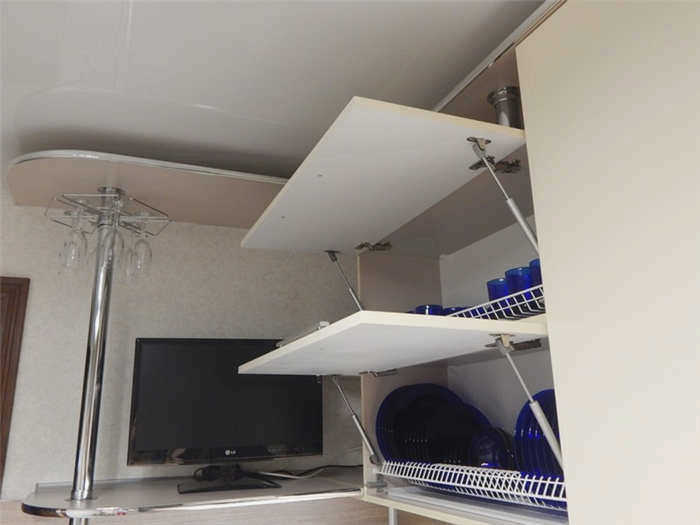

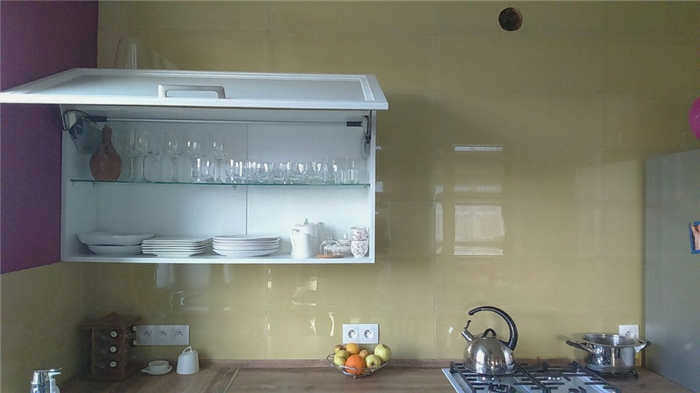

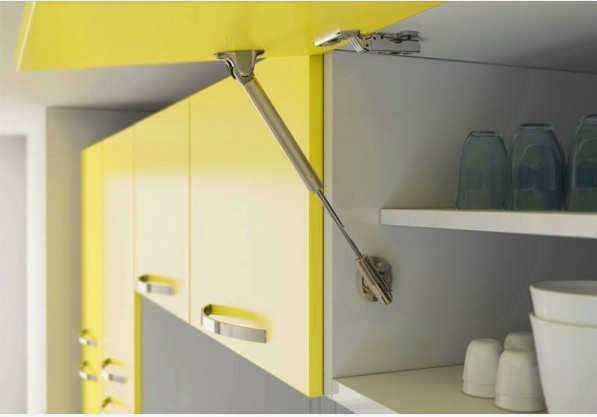

Газлифты представляют собой пневматические устройства, которые облегчают открывание откидных дверец навесной мебели. Механизм работает за счет давления газа внутри цилиндра, обеспечивая плавный подъем и фиксацию фасада в открытом положении.

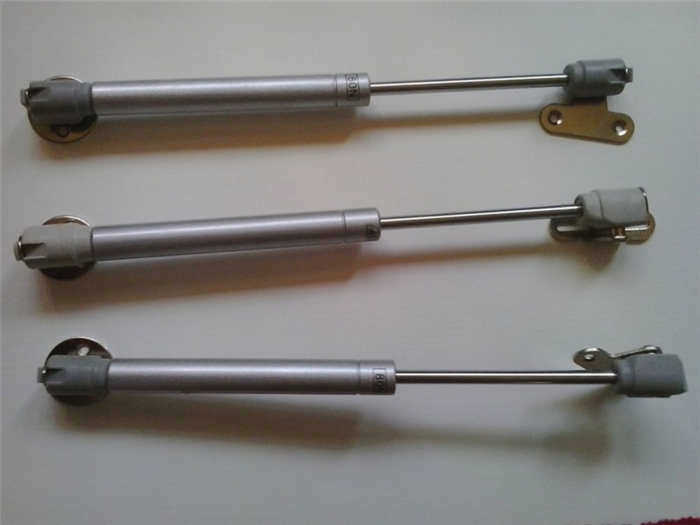

Выбор силы сжатия напрямую зависит от веса дверцы. На корпусе устройства всегда указана его мощность в Ньютонах (N). Существует базовое правило: для подъема 1 кг веса фасада требуется сила в 10 Ньютонов. Если вы установите слишком слабый механизм, дверь не зафиксируется наверху; избыточное давление приведет к трудностям при открывании и быстрому износу петель.

При выборе ориентируйтесь на высоту фасада:

Для дверок до 65 см подходят модели на 50N.
Для моделей высотой до 80 см используйте механизмы на 60N или 70N.
Если высота достигает 100 см, необходимо устанавливать три устройства мощностью 80N или 100N.

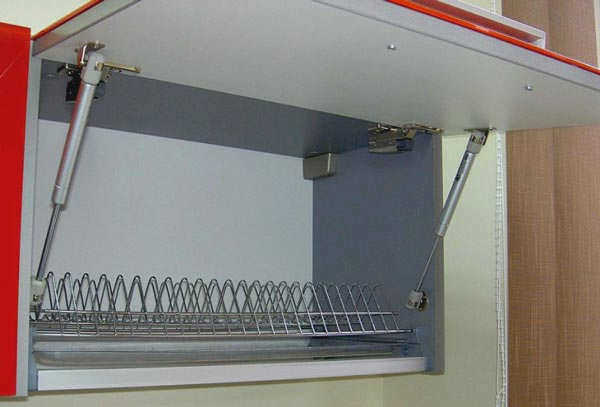

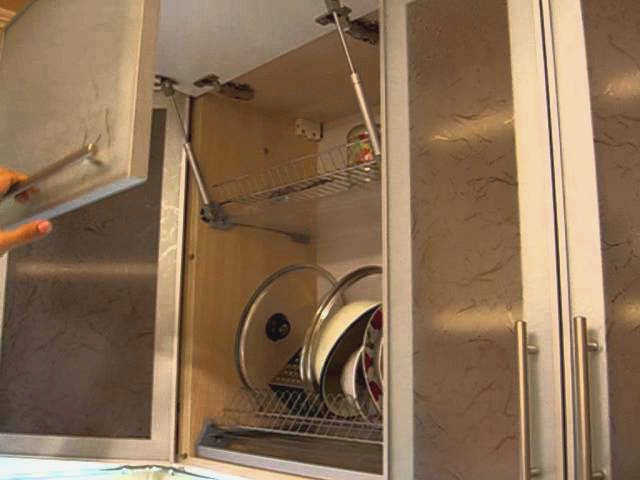

При использовании сильных газлифтов (от 80N и выше) обязательно укрепляйте крепления верхнего горизонта шкафа, к которому подходят петли. Это защитит корпус от деформации при закрывании створки. Если фасад широкий (более 50 см), устанавливать два устройства по обеим сторонам необходимо для равномерного распределения нагрузки и предотвращения перекосов.

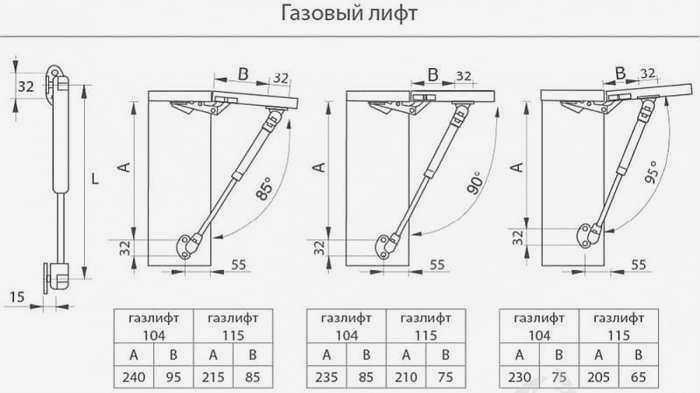

Схема монтажа: пошаговая инструкция

Процесс проще всего выполнять, когда боковая панель шкафа лежит на столе изнаночной стороной вверх.

Шаг 1: Разметка на фасаде

Положите фасад на корпус так, чтобы его верхний край совпал с верхней линией боковин. Вам нужно найти центр крючкообразного крепления. Отступите от края дверцы со стороны петель 22 мм и опуститесь вниз на 90 мм. Это точка центра фиксации для стандартной установки.

Угол открывания можно изменить путем смещения точки разметки:

Для угла 70°: отступ 100 мм вниз от верхнего края;
Для угла 90°: отступ 90 мм вниз;
Для угла 110°: отступ 80 мм вниз.

Допустимая погрешность при таких расчетах составляет всего 5–10 градусов. В открытом состоянии фасад может располагаться в любом из этих положений.

Шаг 2: Разметка на боковой стенке

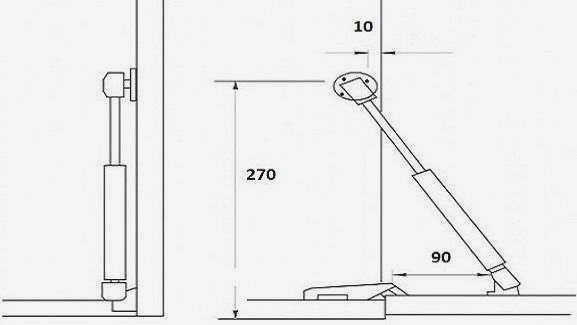

Переверните боковую панель. Отмерьте от верхнего конца детали расстояние 270 мм вниз, а от переднего (лицевого) края — 10 мм внутрь шкафа. Это центр первого самореза для круглого кронштейна. Остальные два винта устанавливаются выше и ниже первой точки относительно внутренней части детали.

Шаг 3: Фиксация подъемных механизмов

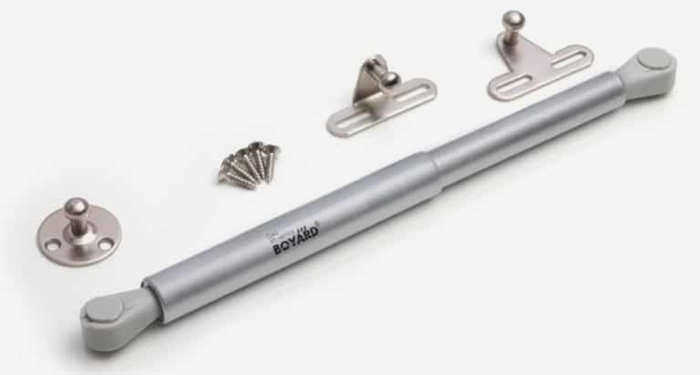

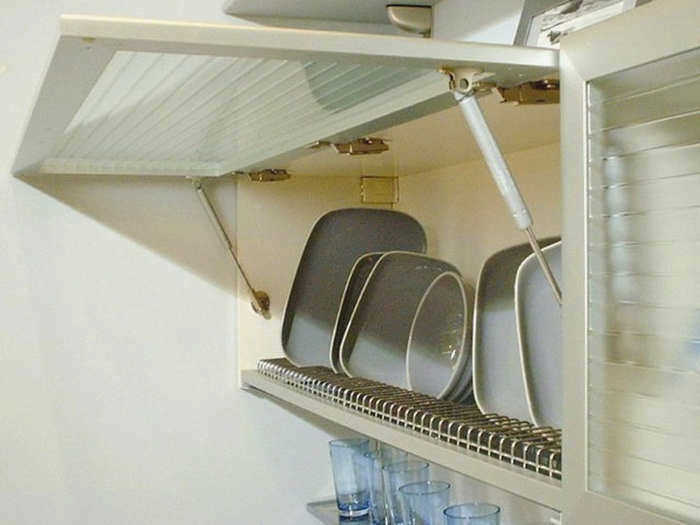

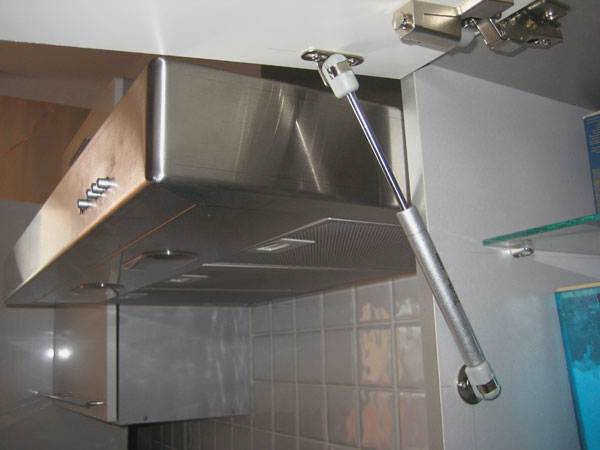

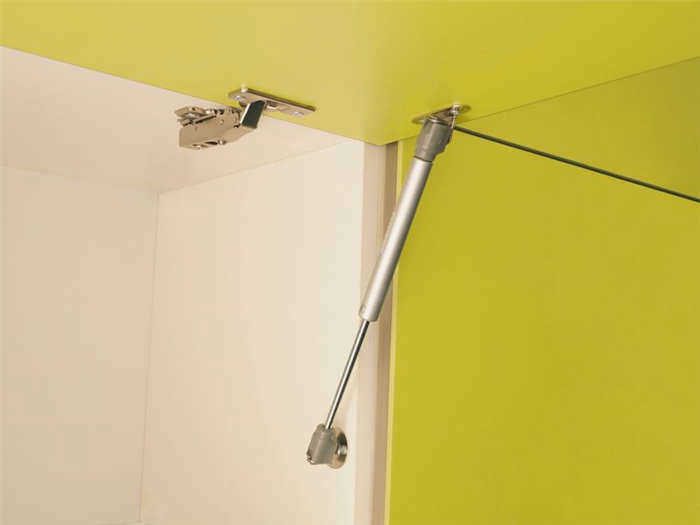

Сначала прикрутите основание (круглый кронштейн) к боковине. Затем защелкните втулку газлифта на крючке, который уже закреплен на фасаде. Важное правило монтажа заключается в том, чтобы ставить газлифты баллоном вверх. Такое положение обеспечивает правильную работу внутренних узлов и долговечность мебельного газлифта.

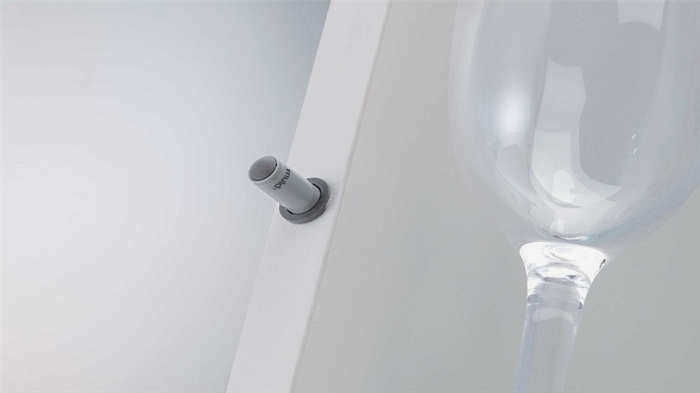

Чтобы закрытие не сопровождалось резким ударом, обязательно установите демпфер (доводчик). Он может быть накладного или врезного типа. Без него фасад будет биться о корпус при каждом использовании.

Регулировка и замена механизма

Точную настройку наклона фасада можно произвести через внутреннюю резьбу на баллоне. Поворачивая её, вы меняете положение дверцы в открытом состоянии без переделки всей разметки.

Если возникла необходимость демонтажа, не пытайтесь снять устройство силой. На концах втулки есть фиксирующие скобы или усики, которые удерживают шарообразные края креплений. Втулки понадобится прямая отвертка для выполнения этой операции. Подцепите скобку и потяните её вверх, чтобы она соскользнула с крепления. Будьте осторожны: мелкие детали могут вылететь из рук при резком движении.

Если вы решите заменить стандартный газлифт на другие откидные подъемные механизмы (например, системы типа KLOK или Aventos), помните, что они работают по иным принципам, но обеспечивают схожий комфорт. Мебельный что это и особенности монтажа подобных систем часто требуют использования специальных шаблонов для точной присадки.
