Схема подключения детектора движения с освещением

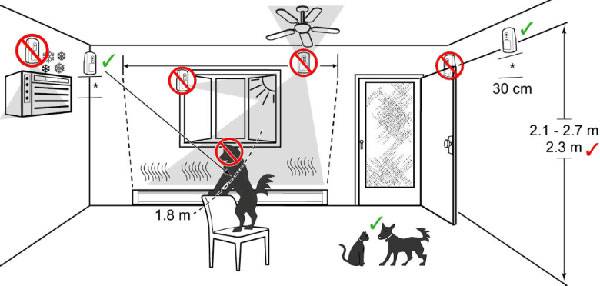

Правильная работа датчика движения зависит не только от правильной схемы подключения, но и от места его установки. В зависимости от угла наклона устройства, установите его в зоне возможного присутствия людей. Если в помещение имеется только один вход, установите детектор напротив входа. Если имеется два входа, установите датчик на потолке. В этом случае угол охвата должен составлять 360°. Кроме того, необходимо соблюдать некоторые другие важные правила:

в рабочей зоне устройства не должно быть устройств, излучающих электромагнитное излучение (в противном случае помехи могут нарушить его работу);
Датчик не должен подвергаться воздействию воздушного потока от кондиционера или вентилятора;
Устройство следует размещать как можно дальше от радиаторов;
корпус не должен подвергаться воздействию прямого света (если детектор установлен в комнате с окном, важно настроить его на активацию только в ночное время).

Выполнение вышеуказанных требований позволит избежать ложных срабатываний или, наоборот, предотвратить несрабатывание датчика, когда необходимо включить свет.

Совет: Если у вас дома есть домашние животные и вы хотите, чтобы датчик не срабатывал, когда они входят в помещение, выберите соответствующую опцию заранее. Либо установите чувствительность датчика на минимальное значение для срабатывания, либо купите модель с функцией игнорирования домашних животных. Такие устройства не будут реагировать на движущиеся объекты весом менее 10 или 25 кг.

Подключение детектора движения

Прежде чем мы начнем рассматривать схему подключения датчика движения для освещения, нам необходимо его разобрать. Отверните заднюю часть корпуса с помощью отвертки – внутри вы найдете жгут проводов. Обратите внимание, что процесс установки в некоторой степени похож на установку коммутатора. Вы создаете электрическую цепь с последовательно соединенными осветительными приборами, а датчик замыкает или размыкает цепь, включая или выключая свет. Действительно, в этом процессе нет ничего сложного. Во-первых, на блоке есть отметки для соединительных проводов: N – нулевой провод, L – фазный провод, L со стрелкой (или A) – клемма для подключения светильника. Во-вторых, схема подключения детектора движения приводится производителем на устройстве или в инструкции. Вам нужно только выбрать оптимальный способ установки. Мы опишем два наиболее распространенных.

Вариант 1: подключение через светильник. Это довольно простой и удобный метод, не требующий доступа к распределительной коробке. Он идеально подходит для мест, где люди находятся непродолжительное время: на веранде, лестничной площадке, на складе и т.д. Устройство работает следующим образом: свет включается, когда кто-то входит в комнату, остается включенным до тех пор, пока есть движение, и гаснет, когда движения нет. Это очень удобно – например, людям не приходится нажимать на выключатель, когда их руки заняты.

Пример схемы подключения светильника без выключателя

Как осуществляется соединение. Провод подключается непосредственно от клеммы L к фазе. Нейтральный провод идет от клеммы N, а также к светильнику. Провод от клеммы А идет к светильнику

Вариант 2: Подключение через коммутатор. Этот метод немного сложнее, но в некоторых случаях считается более эффективным. Например, на кухне установлен датчик движения. Человек входит в комнату – включается свет, человек садится и не двигается – через некоторое время свет гаснет. Надо признать, что это не очень удобно. Именно в таких ситуациях, когда свет должен включаться без постоянного движения объекта, необходим дополнительный вариант управления освещением – установка трехпозиционного выключателя.

Пример схемы соединения датчика освещенности с выключателем света

Как осуществляется соединение. От клеммы N, как и в предыдущем случае, нейтральный провод идет в распределительную коробку к нейтральному проводу. Здесь находится проводка к светильнику. От клеммы L фазный провод идет к трехпозиционному переключателю и подключается к клемме, отвечающей за центральное положение клавиши. Именно в этом положении освещение будет контролироваться датчиком движения. От клеммы А идет третий провод, который соединяет датчик движения со светильником. С другой стороны, провод идет от светильника к выключателю к клемме с верхним положением ключа. Затем свет управляется выключателем. Нижнее положение клавиши используется для выключения света.

Монтаж датчика

После установки датчика в соответствии со схемой подключения можно собрать корпус и прикрепить его к стене или потолку. Просверлите отверстие (или два, в зависимости от способа монтажа корпуса) в нужном месте, вставьте дюбели и закрепите устройство винтами. Если корпус является поворотным, направьте его в сторону предполагаемого рабочего пространства. Готово – теперь осталось только отрегулировать и проверить устройство.

Настройка

В стандартной комплектации детектор движения имеет три элемента управления: яркость, время и чувствительность. С их помощью можно настроить устройство для правильной работы практически во всех условиях эксплуатации. Настройки в большинстве моделей идентичны. Важно делать это при выключенном свете. Регулятор чувствительности должен быть полностью повернут по часовой стрелке, а регулятор времени – против часовой стрелки. Датчику может потребоваться около минуты, чтобы приспособиться к тесту. Затем проведите тест: выйдите и войдите в помещение или в зону действия датчика, если он установлен на улице. Датчик должен включать и выключать свет. Важно, чтобы между тестами проходило более 5 секунд. Затем вы можете настроить чувствительность и время срабатывания по своему усмотрению. Поворачивайте циферблаты и тестируйте – методом проб и ошибок вы обязательно найдете датчик, с которым вам будет комфортно. В руководстве вы найдете подробное руководство по настройке, и сделать это несложно.

Правильная установка и настройка, а также правильная схема подключения детектора движения избавят вас от проблем во время эксплуатации. Свет включается, когда вы входите в рабочую зону, и гаснет, когда вы ее покидаете. Это принцип правильной работы для удобства и экономии. Вы можете снизить потребление энергии на 50-70%. Если вы заинтересованы в самостоятельной установке датчика, теперь вы можете приобрести его в нашем интернет-магазине.

Содержание

Схемы подключения и настройка детектора движения для переключения освещения

Первое, что необходимо сделать после приобретения датчика движения, – определить место установки устройства. Выбор правильного места очень важен для правильной работы датчика движения и предотвращения ложных срабатываний.

Для управления ночным освещением выберите место, с которого датчик может охватить большую часть комнаты. Например, для управления освещением в коридоре или на лестничной клетке необходимо, чтобы двери из всех комнат или квартир находились в зоне действия детектора движения. В этом случае, если человек войдет в комнату через любую дверь, детектор движения среагирует правильно и включит свет.

Для больших помещений, таких как большая комната, холл или вестибюль, хорошим решением будет потолочный датчик с радиусом действия 360 градусов и радиусом, превышающим максимальную длину помещения. Установка нескольких датчиков движения в таких комнатах – тоже вариант, но он довольно громоздкий и не очень удобный.

При установке такого устройства управления помните, что его нельзя устанавливать вблизи устройств, излучающих инфракрасные или электромагнитные помехи, выделяющих пар (например, чайники и т.д.) или излучающих тепло (радиаторы, трубы отопления, кондиционеры).

Перед окончательной установкой рекомендуется протестировать детектор движения в нескольких местах. Это позволит выбрать оптимальное место установки для точного срабатывания устройства.

Основные функции и работа

Назначение датчика движения – обнаружить движущийся объект и передать соответствующий сигнал на орган управления путем переключения электрической цепи. Он работает как с активной, так и с индуктивно-активной нагрузкой в цепи.

При обнаружении движения в контролируемой зоне срабатывает цепь обнаружения света (если датчик поддерживает эту функцию). Если показания ниже установленного порога, контакты замыкаются, ток подается на лампу, и светильник загорается.

Исходя из этого принципа, датчик готов к темноте и свету. Этот порог устанавливается контроллерами в диапазоне 3-2000 люкс.

Но датчик движения может работать и по другому принципу: улавливать электромагнитные колебания волн в инфракрасном диапазоне. Эти датчики часто имеют регулируемую задержку включения при обнаружении движения.

Режим экспозиции устанавливается поворотом диска. Однако каждый может установить задержку от 10 секунд до 15 минут.

Вам не нужно покупать готовый продукт в виде сенсорного осветительного прибора. Просто купите подходящий датчик и подключите его к цепи.

Типы датчиков движения

Основной принцип работы устройства заключается в использовании волн различных диапазонов для получения информации о контролируемом объеме (пространстве). В этом случае, в зависимости от типа волн, используются дифференцированные датчики:

фотоэлектрический (световой, оптический);
инфракрасный (невидимый для человека спектр светового излучения);
ультразвуковой;
микроволновая печь;
Томографический (на основе радиоволн).

Различают также активные и пассивные датчики. Первые излучают волны в пространство и анализируют “ответ”, т.е. изменения в отраженном излучении. Последние анализируют только излучение, поступающее из внешней среды. Комбинированные модели, с одной стороны, излучают, а с другой – анализируют волны.

Важно: Не рекомендуется использовать ультразвуковые датчики в местах, где постоянно находятся люди, домашние или дикие животные. Животные могут слышать ультразвук, люди иногда могут его воспринимать. Поэтому постоянно излучаемые сигналы вызывают дискомфорт у домашних животных или плохое самочувствие у людей.

Поскольку около 50% датчиков, используемых в бытовых и неспециализированных системах слежения, являются инфракрасными датчиками, в данной статье мы сосредоточимся в основном на этих устройствах.

Сотовая структура на видимой части массива представляет собой расположение нескольких (десятков) линз Френеля. Каждая линза фокусирует падающие на нее инфракрасные лучи и направляет их на элемент обнаружения. Если в “зоне ответственности” никого нет, уровень эмиссии для всех линз примерно одинаков. Если рядом находится “теплый” объект, уровень излучения на некоторых линзах повышается. Система использует эту информацию для определения наличия движения в определенной части помещения.

Интересно, что в зависимости от настройки и уровня нагрева инфракрасный датчик движения может активировать освещение или включить сигнал тревоги.

Надежность устройства зависит, в частности, от угла охвата (“зоны чувствительности”) и правильного позиционирования.

Датчик движения на схеме является пассивным датчиком, т.е. это только приемник.

Варианты продукции для детектора движения

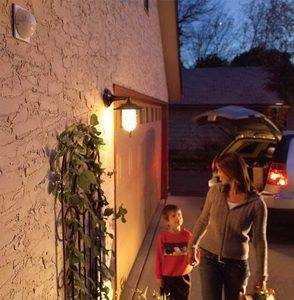

Помимо осветительных приборов, датчик движения можно использовать для запуска других устройств оповещения. Это может быть звуковой сигнализатор или центральная система сигнализации. В дополнение к системе безопасности датчик устанавливается на наиболее важных входах в здание или в коридорах. Датчик также можно использовать в качестве выключателя для включения света в темных помещениях, где свет должен быть включен постоянно.

Гораздо проще и удобнее автоматизировать этот процесс. Когда человек входит в зону, датчик автоматически включает лампу и выключает ее, когда объект покидает зону. В зависимости от модификации, датчик можно настроить на задержку момента отключения при удалении человека от 10 секунд до 7 метров. Это не только обеспечит комфортные условия для ходьбы, но и сэкономит электроэнергию, поскольку свет будет гореть только тогда, когда человек находится в зоне действия передатчика и приемника.

Монтаж

Для установки трехпроводного детектора движения:

Выкрутите два самореза в корпусе. Клеммы расположены под задней крышкой.
В некоторых моделях из корпуса уже выведены три провода разных цветов. По цвету можно определить, что имеется в виду: земля (A) – красный, нейтраль (N) – синий, фаза (L) – коричневый. Однако, если крышка открывается без особых усилий, стоит самостоятельно проверить правильность нанесенной маркировки, посмотрев на надписи рядом с клеммами.
Упрощенная схема подключения детектора движения к лампе выглядит следующим образом:
На этом рисунке показана небольшая прозрачность.
Если внутри достаточно места и у вас есть собственные клеммы, вы можете подвести провода непосредственно к коробке датчика. Фаза-нейтраль от одного кабеля и фаза-нейтраль от другого.
В результате получается упрощенная, но идентичная трехпроводная схема, но без распределительной коробки.

Схемы подключения

Когда вы откроете коробку с датчиком движения, внутри вы найдете 3 провода с различной маркировкой на клеммной колодке: красный (A – нагрузка), синий (N – нейтраль), коричневый или черный (L – фаза). Провода соединяются с помощью клемм. Схемы подключения также подробно описаны в инструкции по эксплуатации устройства или на корпусе.

Схема подключения детектора движения с выключателем

Эта схема считается универсальной, поскольку в ней используется одна кнопка.

Обратите внимание на правильное подключение индикатора движения – 5 различных схем подключения с выключателем и без него.

Для упрощения процесса управления освещением и автоматизации его включения и выключения в определенных местах (прихожая, коридоры, вход в дом с улицы и т.д.) используются такие устройства, как датчики движения.

Помимо работы в сетях освещения, они также могут использоваться в системах безопасности. Например, подавать звуковой сигнал (сирена, звонок) при обнаружении движения в охраняемой зоне.

Они также могут быть настроены на автоматическое открытие входных дверей, что широко используется в торговых центрах и магазинах.

Давайте посмотрим, как правильно подключить это устройство, проанализируем распространенные схемы и перечислим ошибки, которые непосредственно влияют на ошибку устройства.

Сначала определите, какая модель датчика у вас установлена, исходя из типа подключения. Они бывают двухпроводными и трехпроводными.

Давайте сначала рассмотрим простейшую двухпроводную систему.

Двухпроводные датчики движения чаще всего устанавливаются в стандартные розетки. Общая электрическая схема состоит из 4 компонентов:

автоматический выключатель для питания 220 В

Распределительная коробка

сам датчик

Светильники

Подключение аналогично подключению одного выключателя освещения. Другими словами, подведите фазу питания к датчику, а затем подведите ее к светильнику через датчик.

Соединение датчика со светильником лучше всего использовать в отдельной цепи, а не ставить на общее освещение.

Давайте рассмотрим процесс установки с самого начала. Прежде всего, намотайте трехжильный кабель ВВГнг-Ls 3*1,5 мм2 от блока предохранителей до распределительной коробки. Определите и обозначьте его проводники: фаза, нейтраль, земля.

Затем протяните двухжильный кабель к месту установки датчика.

Где лучше всего его установить?

Классический вариант для моделей, монтируемых в розетку, – 1,2-2,0 м над уровнем пола.

Их не следует путать с настенными устройствами, устанавливаемыми в коридорах, подъездах многоэтажных домов или на входе в здание. Обычно они простираются до потолка, рядом с дверью.

Также убедитесь, что открытые двери не перекрывают угол обзора датчика.

Также не рекомендуется размещать их над радиаторами или другими отопительными приборами.

Далее проведите кабель к светильнику и к распределительной коробке. Внутри него подключите все провода в следующем порядке.

Сначала нули. От кабеля питания к кабелю светильника.

Затем земля, если она есть.

А здесь фазу от выключателя подключите к одному из проводов, идущих вниз к датчику (L). Другой провод кабеля датчика идет к лампе (датчик L).

Остается подключить сам датчик к разъему. Подключите входящую фазу, обозначенную L, к соответствующей клемме.

Подключите другой провод к клемме с символом света или нагрузки, как показано на рисунке ниже.

Остается только спрятать весь механизм в гнездо и установить декоративную рамку.

Затем выполните регулировку передней панели. Для этого выкрутите все “флажки” по очереди.

1 – перевод устройства в автоматический режим

2 – настройка порога чувствительности

Это гарантирует, что датчик не включится днем или в другое время суток, в зависимости от уровня освещенности и силы светового потока.

3 – Установите время, по истечении которого свет будет выключаться, как только в зоне действия устройства не будет движения.

Вот и все. Подайте напряжение и проверьте всю цепь.

Преимущества этой двухпроводной схемы и этих детекторов движения

простота установки и подключения

принудительное включение освещения без дополнительных выключателей

универсальность

Вы можете легко заменить одну кнопку на такой выключатель и автоматизировать систему освещения без больших инвестиций.

Однако есть и некоторые недостатки. Эти устройства часто плохо работают с энергосберегающими и светодиодными лампами.

Они начинают мерцать, иногда очень сильно.

Переходим к трехпроводным датчикам с тремя клеммами. Наиболее популярными на нашем рынке являются инфракрасные датчики движения IEK от DD-009 до DD-019.

Своей популярностью они обязаны в первую очередь низкой цене. Но более дорогие модели других производителей в основном выполнены по той же схеме. И процесс соединения и подгонки будет аналогичным.

При покупке таких устройств обращайте внимание на степень их защиты от влаги. В большинстве случаев это IP44.

Их следует размещать только на открытом воздухе под крышей или навесом. Они не защищены от прямого воздействия дождя. В этом случае необходимы полностью водонепроницаемые модели IP65.

Также учитывайте рабочую температуру, если вы собираетесь использовать его на открытом воздухе. Большинство из них рассчитаны только на температуру до минус 20C. После этого их начинают нещадно глушить.

Трехпроводной датчик необходимо запитать от 220 В, т.е. от фазы и нуля. Вся система также состоит из 4 компонентов:

Автоматический выключатель

распределительная коробка

датчик

лампа

При желании многие добавляют отдельный выключатель света. Эта система рассматривается ниже.

Если вы подключите трехпроводной датчик, к распределителю будет идти 3 провода:

Трехжильный провод от блока предохранителей (фаза-фаза-земля-земля)

Трехжильный кабель для освещения (если у вас арматура с металлическим корпусом)

Трехжильный кабель к датчику

Напряжения коллективно соединены в одной точке. “Заземление” от автомата должно быть подключено к “заземлению” на светильнике. Все как в ранее рассмотренной схеме.

Единственное отличие заключается в том, что это не однофазное, а полноценное питание датчика движения от фазы ноль. Это устройство имеет три клеммы под корпусом.

Две входные клеммы – сюда подключается питание 220 В.

Они могут быть обозначены L (фаза) и N (ноль).

И один выход

Например, помеченные буквой “А”.

Чтобы добраться до клемм, открутите два винта на корпусе и снимите нижнюю защитную крышку.

Если из корпуса уже выходят три провода разного цвета, поищите их маркировку в руководстве. Как правило, это:

красный A – выход

синий N – нейтральный

коричневый L – входная фаза

Но лучше открыть разъем и проверить все визуально.

Это фаза, которая гаснет и управляет всем освещением. В распределителе мы подключаем его к фазному проводу кабеля к освещению или к другой нагрузке.

Вся схема упрощается следующим образом.

Если вы не хотите использовать распределительную коробку в качестве места соединения всех проводов, вам необходимо проложить все провода к самому датчику и подключить их к его клеммной колодке. Скрутите два нейтральных провода вместе и затяните на клемме N.

Подключите фазу от предохранителя к клемме L. Подключите провод, идущий к светильнику, к оставшемуся выходу. Грубо говоря, мы подаем ноль фазы с одного кабеля, ноль фазы с другого. Ничего сложного.

Вы получите ту же трехпроводную схему, но без распределительной коробки.

После подключения проводов найдите на корпусе элементы управления и настройки. Одна из ручек регулирует время суток. Там нарисованы солнце и луна (Лакс).

Чтобы использовать устройство в светлое время суток, установите переключатель в режим со значком солнца. Если вам нужно, чтобы он работал ночью или в темной комнате, где нет естественного освещения, вы переводите его в режим луны.

Второй переключатель используется для установки времени выключения (Time). Перемещая ручку от минимума к максимуму, вы увеличиваете время автоматического выключения света с нескольких секунд до нескольких минут.

Как настроить параметры, чтобы устройство не реагировало случайно на домашних животных? Помните самое главное, в этом случае чувствительность должна регулироваться не переключателями, а углом наклона всей сферы.

Это означает, что куда смотрит прозрачное окно, туда оно и будет реагировать. Вы же не хотите, чтобы свет включался, когда мимо пробегает кошка или собака, не направляйте сферу вниз, на пол. Расположите окно перпендикулярно плоскости стены или на высоте головы.

Если вы вообще не хотите, чтобы датчик срабатывал, поверните его “голову” так, чтобы окно было направлено вверх, как бы в небо.

Фактическая зона покрытия составляет около 9-10 метров. Однако в документации утверждается, что это еще не все.

Еще один момент, на который следует обратить внимание, – это чувствительность в зависимости от направления движения человека. Она будет максимальной, когда вы проходите мимо, и минимальной, когда вы идете к балкам.

Поэтому в коридоре или подъезде многоэтажного дома датчики лучше размещать не просто над дверью, а где-то ближе к углу. В этом случае вы будете пересекать балки, а не двигаться к ним.

Основной недостаток такой трехпроводной схемы заключается в том, что вы не можете принудительно активировать освещение. Датчик движения может выйти из строя или неисправен. Это приведет к полному отсутствию освещения.

Чтобы избежать подобных проблем, используется третья цепь с дополнительным выключателем света.

Эта схема является наиболее универсальной. В нем используется обычный одинарный выключатель.

Многие спросят: “У него только два контакта и два провода, в то время как у датчика их три. Куда вы будете девать излишки?”. Это очень просто, просто соедините их параллельно.

Другими словами, фаза от автоматического источника питания должна быть подключена не только к датчику, но и к выключателю освещения с одним переключателем. Второй провод от одиночного выключателя подключается к цепи освещения – это выходной провод от датчика.

Это выглядит следующим образом.

Теперь вы можете включать и выключать свет в любое время, независимо от того, день это или ночь, есть ли движение рядом с устройством или нет, сломано оно или неисправно.

Кстати, если вы установите выключатель не параллельно, а последовательно в цепи, то есть после него, так, чтобы фаза была разорвана перед датчиком, вы столкнетесь с не очень очевидной проблемой.

Это кажется наилучшим решением. Вся цепь может быть полностью обесточена и, при необходимости, снова включена, а освещение включено немедленно. Но вот в чем дело: когда вы полностью вынимаете вилку из розетки и снова включаете питание, лампочка загорается не сразу.

Неважно, сколько вы будете прыгать перед датчиком и размахивать руками. Для сканирования всей территории на наличие объектов требуется определенное время. На многих моделях это занимает от 10 до 20 секунд.

А пока вы будете стоять в темноте и терпеливо ждать света. Согласитесь, это не очень удобно.

Можно ли подключить трехпроводной датчик вместо параллельного? То есть выбросить его из цепи и вставить в разрыв фазы, как в первом случае, соединив только два провода и не вводя ноль?

Для некоторых светодиодных ламп это может сработать. Однако вам понадобятся дополнительные компоненты.

Как подключить детектор движения к светильнику: схемы подключения

Подключение датчика движения к светильнику повышает уровень комфорта в вашем доме, квартире или даже офисе. Освещение включается автоматически, когда кто-то входит в комнату. Когда комната пуста, свет автоматически выключается, что позволяет дополнительно экономить электроэнергию. Чтобы подключить датчик движения к лампочке, в этой статье приведены схемы монтажа, основные правила подключения и принципы работы, в которых сможет разобраться даже начинающий электрик.

Основные функции и принцип работы

Датчик движения предназначен для обнаружения движущегося объекта и передачи соответствующего сигнала на орган управления путем переключения электрической цепи. Он работает как с активной, так и с активно-индуктивной нагрузкой в цепи.

Однако датчик движения может работать и по другому принципу: он обнаруживает электромагнитные колебания в инфракрасном диапазоне. Часто они имеют регулируемую временную задержку включения при обнаружении движения.

Выдержка устанавливается поворотом диска. Задержка активации может составлять от 10 секунд до 15 минут.

Нет необходимости приобретать готовый сенсорный светильник. Просто приобретите соответствующий датчик и встройте его в систему.

Подключение двухпроводного детектора движения

Независимо от конструкции, датчики движения делятся на двухпроводные и трехпроводные.

Автоматический выключатель 220 В (обычно находится в распределительном щите).
Распределительная коробка (обычно встраивается в стену/потолок).
Детектор движения.
Светильники.

Подключение датчика точно такое же, как и одностороннего выключателя для искусственного освещения. Это означает, что фаза, по которой должен протекать ток, должна быть подключена к датчику, а затем подана на лампу. Рекомендуется устанавливать его на отдельную цепь и устанавливать на общее освещение.

Монтаж

Проложите трехжильный кабель ВВГнг-Ls 3*1,5 мм2 от выключателя блока предохранителей до распределительной коробки. Для удобства промаркируйте провода: L (фаза), N (рабочая нейтраль), защитная нейтраль или заземление (PE).
Проведите двухжильный кабель (удлинительный кабель) с другой стороны к распределительной коробке, предварительно подключив его к датчику на другой стороне с помощью клемм.
Рекомендуется устанавливать детектор движения (если это настенная розетка) на высоте от 1,2 до 2 метров над полом.
Их не следует путать с настенными датчиками, которые устанавливаются у входов, в коридорах или холлах многоэтажных зданий. Те, которые используются для освещения, обычно размещаются под потолком рядом с дверью.
Уровень обзора не должен быть перекрыт движущимися объектами (открытыми дверями или шторами).
Кабель от светильника также должен быть проложен в монтажную коробку. Сначала подключите напряжение питания + светильник. Затем заземлите первый и второй провода.
Подключите фазу (L) от выключателя к первому проводу. Подключите второй провод к фазе (L) светильника. Рекомендуется использовать клеммы Wago для обеспечения качества и эстетики соединения.
Подключение датчика в розетку осуществляется следующим образом: Подключите первую жилу (идущую от блока предохранителей) к гнезду с маркировкой (L).
Второй сердечник вставляется в гнездо с маркировкой “load”.
Подключенный датчик необходимо вставить в гнездо и установить корпус.

Регулировка

Поверните первый регулятор в положение автоматической настройки.
Второй контроллер отвечает за светочувствительность. Чтобы активировать датчик только ночью, поверните ползунок влево на соответствующее количество градусов.
Таймер выключает свет при отсутствии движения в контролируемой зоне. Временной диапазон обычно указывается в руководстве пользователя устройства.

Выполнено. В распределительном щите переведите автоматический выключатель в положение “включено” и проверьте выполненную работу.

Преимущества

Простая пошаговая установка и регулировка;
Универсальность;
Автоматический выключатель света без дополнительных выключателей;
Взаимозаменяемы с одним настенным выключателем.

Недостатки

Существенным недостатком двухпроводного датчика является то, что он плохо работает со светодиодными и энергосберегающими лампами. Последние могут довольно часто мерцать, что, помимо дискомфорта, увеличивает вероятность быстрого перегорания.

Схема подключения трехпроводного датчика

Трехконтактные датчики чаще всего используются в конструкциях типа ИК-датчиков. Довольно популярным производителем недорогих инфракрасных датчиков движения является компания IEK. Хорошие товары можно найти на Aliexpress без особых проблем.

Более дорогие изделия изготавливаются по аналогичной схеме, схема подключения светильника с датчиком одинакова для модели с датчиком любого производителя. Устройства должны иметь защиту IP44 от проникновения твердых предметов размером более 1 мм и капель влаги. Однако, если детектор движения должен быть размещен снаружи дома, установка возможна только под навесом.

Если вам нужна защита от дождя и снега, ищите модель с классом пыле- и влагозащиты IP65 и температурным режимом, подходящим для вашего климата. Большинство инфракрасных датчиков могут работать только при температуре до минус 20 градусов Цельсия.

Автоматический выключатель (который находится в распределительной коробке).
Распределительная коробка (где находится основная установка).
Датчик (к которому ведет провод от распределителя).
Светильник (второй провод от распределительной коробки).

Три проводника от автомата: L (фаза), N (рабочая нейтраль), защитная нейтраль или заземление (PE).
Три провода к светильнику, если корпус светильника металлический.
Три провода к датчику.

Как подключить датчик движения к лампочке с помощью трех проводов, описано на схеме.

Два провода – для питания 220 В, обычно подписываются как L (фаза) и N (ноль).
Один провод обозначен A.

Установка

Выкрутите два самореза в корпусе. Клеммы расположены под задней крышкой.
В некоторых моделях из корпуса уже выведены три провода разного цвета. По цвету можно определить, что он означает: земля (A) – красный, нейтраль (N) – синий, фаза (L) – коричневый. Однако если крышка открывается без особых усилий, стоит лично проверить правильность нанесенной маркировки, посмотрев на надписи рядом с клеммами.
Упрощенная схема подключения детектора движения к лампочке выглядит следующим образом:
На этом рисунке показана небольшая прозрачность.
Вы можете обойтись без монтажной коробки и проложить все провода непосредственно в коробку датчика, если у вас достаточно места внутри и есть собственная клеммная колодка. Фаза-нейтраль от одного кабеля и фаза-нейтраль от другого.
На выходе получается упрощенная, но та же трехпроводная схема, только без распределительной коробки.

Настройка и регулировка чувствительности

На задней панели корпуса расположены основные ручки управления. LUX, наряду с месяцем и положением солнца, отвечает за светозависимое срабатывание. Вы хотите, чтобы датчик срабатывал в комнате с окном только тогда, когда пасмурно или солнце садится? Поверните ручку в направлении луны.
С помощью второй ручки установите время выключения. Задержка может быть установлена от нескольких секунд до 5-10 минут.
Угол наклона всей сферы позволяет настроить обнаружение животных.

Преимущества и нюансы использования

Чтобы датчик не реагировал на животных, не поворачивайте головку датчика вниз к полу. Расположите его так, чтобы он регистрировал движение на уровне головы (плеч) всех людей в доме. Обычно на этом уровне животных не отлавливают.

Если датчик должен быть временно неактивным, направьте головку датчика на потолок. Таким образом, захват движения невозможен. Захват движения датчиком зависит от угла наклона. На самом деле, максимальное расстояние составляет 9 метров. Но согласно техническому паспорту он может быть выше.

Для обнаружения датчик использует инфракрасные лучи. Если вы переходите от луча к лучу, устройство замечает активность и реагирует на нее. Когда вы идете прямо в луч, чувствительность датчика минимальна, и устройство может не сразу отреагировать на вас.

По этой причине датчики движения следует устанавливать не прямо над дверью, а немного сбоку. Например, в углу комнаты.

Недостатки

Недостатком трехпроводной схемы подключения датчика движения к лампе является то, что она не обеспечивает принудительного включения света. Если датчик по какой-либо причине выйдет из строя, возникнут проблемы с его правильной работой. Чтобы избежать этого, рекомендуется добавить в цепь выключатель.

Принципиальная схема включения детектора движения с помощью выключателя

Эта схема считается универсальной, поскольку в ней используется одна кнопка.

Подайте фазу от автоматического источника питания на выключатель и датчик одновременно (клеммы Wago в помощь).
Подключите второй провод от одноклавишного выключателя к выходному проводу датчика (снова с помощью клемм Wago).

Такое расположение позволит вам включать и выключать свет в комнате независимо от датчика движения. Даже если он временно выйдет из строя, вы не останетесь без света в нужный момент.

Последовательное подключение (обрыв фазы перед датчиком) имеет в этой системе главный недостаток – отключение датчика движения от источника питания полностью восстанавливает его исходные настройки, к которым он возвращается в течение 20 секунд. Представьте себе ситуацию, когда вы включили свет, стоите в темноте, размахиваете руками перед датчиком, а он никак не реагирует на эти движения. Удобство такого гаджета сразу же исчезает.

Подключение трехпроводного датчика к двум проводам

Довольно распространенный вопрос – можно ли подключить трехпроводной датчик вместо однопроводного выключателя, а не параллельно с ним. Фактически, удалите его из цепи и пустите в разрыв между фазами, как в случае двухпроводной цепи.

Диод VDI 1N4007;
2.2 Конденсатор ICF на 400 В.

Диод должен быть установлен между двумя выводами A от датчика и нейтральной точкой подключения N. Сам конденсатор должен быть припаян параллельно лампочке в светильнике. На схеме показано, что одна фаза входит в датчик, идет к клемме L и выходит из клеммы N. Выход A, по-видимому, не подключен.

Эта схема популярна среди домовладельцев, где проложен двухфазный силовой кабель, и они не хотят ничего менять в этом направлении.

Недостатки

Работает не со всеми светодиодными лампами.
Пульсация может быть настолько сильной, что может вызывать достаточный дискомфорт, создавая дополнительную нагрузку на глаза.
Не добавляйте в схему никакой другой нагрузки, так как здесь ничего не будет работать.
Максимальная мощность этого светильника составляет 80 Вт.

Схема с двумя датчиками

Если вам нужно осветить длинное, Г-образное или другое помещение, то потребуется установить несколько датчиков, чтобы улавливать движение. Чтобы не использовать лишние метры кабеля, подключите два устройства в параллельную цепь.

Количество датчиков, которые можно подключить по этой схеме, не ограничено.

Вы вступаете на порог длинного коридора с поворотом, и свет автоматически включается.
Я достиг зоны активации второго датчика – свет не загорается.
Повернитесь на 90 градусов, и ваше движение будет зафиксировано третьим датчиком. Освещение по-прежнему включено.
Выйдя полностью из коридора, освещение прекращается.

Схема с пускателем или контактором

Предыдущие электрические схемы разбиты для нагрузок в диапазоне одного киловатта. Однако существуют альтернативные виды освещения с высокой нагрузкой, например, натриевые лампы. Или требуется большая нагрузка для работы вентиляторов в вытяжке вместе с освещением.

В этом случае используется схема пускателя (нагрузка проходит через контакты пускателя). А датчик-ИК в этой схеме управляет катушкой контактора.

Выходной контакт датчика подает питание на катушку. Нули объединяются в один общий.

Неисправность или ошибки проводки

Подключение фазы и нейтрали. Логика устройства не обращает внимания на то, куда подключен нулевой провод и куда подключена фаза. Однако в целях безопасности разрыв должен быть на проводе, который подключен к фазе. Аналогией такого соединения может быть розетка лампы.
Ложные срабатывания. Возможно при неправильном расположении датчиков, установке вблизи теплых или нагревательных элементов, установке на открытом воздухе, вблизи листьев деревьев или других внешних факторов.
Необоснованное включение сразу после выключения. Если на фотоэлемент датчика направить лампу или другое светоизлучающее устройство, это будет служить целям такого поведения. Находящийся рядом осветительный прибор с лампой накаливания, которая не гаснет сразу после выключения. Датчик может принимать ИК-волны и запускать цепь активации света. Не исключена активация бесконечного цикла инфракрасными волнами.
Монтаж датчика движения на стену, хотя по паспорту это потолочный датчик. Вариант монтажа (стена/потолок) указан в технической спецификации не просто так. Это связано с диаграммами устройств. Устройства имеют разные углы обзора, поэтому при неправильной установке возникают проблемы.
Блики и воздушные потоки. Такие факторы, как блики и сильные воздушные потоки, вызывают реакцию инфракрасного датчика. Если ситуация с отражениями схожа с третьим пунктом, то ситуация с ветром иная. Не рекомендуется устанавливать на окна, сплит-системы, на улице, где есть сильный сквозняк.
Треснувший или загрязненный чувствительный элемент датчика при подключении к отражателю. Этот элемент датчика – линза Фрекеля. Он используется для фокусировки инфракрасного излучения с помощью вогнутых сегментированных зеркал, размещенных внутри. Если на передней панели много грязи или видна трещина, это означает, что устройство работает неправильно.

Заключение

В этой статье мы рассмотрели, как подключить датчик движения к лампочке с помощью различных схем. Подключение датчика с двумя клеммами является простым и универсальным. Однако для обеспечения бесперебойного освещения с помощью светодиодных ламп и энергосберегающих ламп мы рекомендуем использовать датчики с тремя клеммами и соединять их в трехпроводную цепь.

Если трехпроводную цепь дополнить параллельным подключением одного кнопочного выключателя, то искусственное освещение в помещении можно включать и выключать вручную, независимо от работы датчика.

Читайте далее:
