Шаг крепления поликарбоната к металлическому каркасу

Шаг крепления поликарбоната к металлическому каркасу зависит от толщины используемого листа и расчетной снеговой нагрузки. Для сотового материала толщиной 4 мм оптимальный шаг обрешетки составляет 500–600 мм. При использовании листов толщиной 6–8 мм расстояние между опорами можно увеличить до 700 мм. Для более тяжелых панелей (10–16 мм) допустимый шаг достигает 1000–1050 мм. Если вы строите конструкцию в регионе с обильными снегопадами, данные значения необходимо уменьшить на 15–20% для обеспечения запаса прочности.

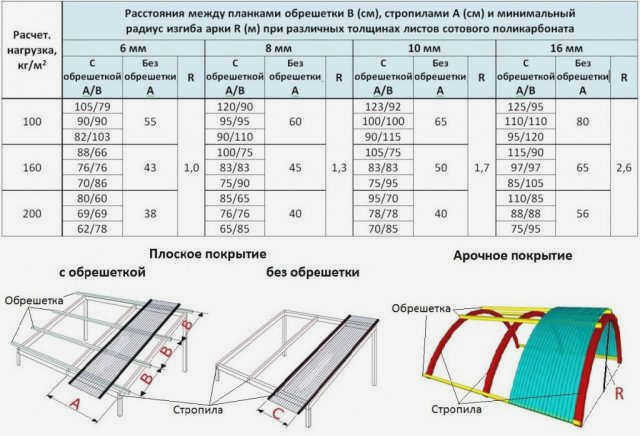

Расчет шага обрешетки и опор

Правильный выбор расстояния между профилями каркаса — это фундамент долговечности навеса или теплицы. Ошибка в расчетах приводит к тому, что под весом снега листы прогибаются, деформируются или вовсе разрушаются.

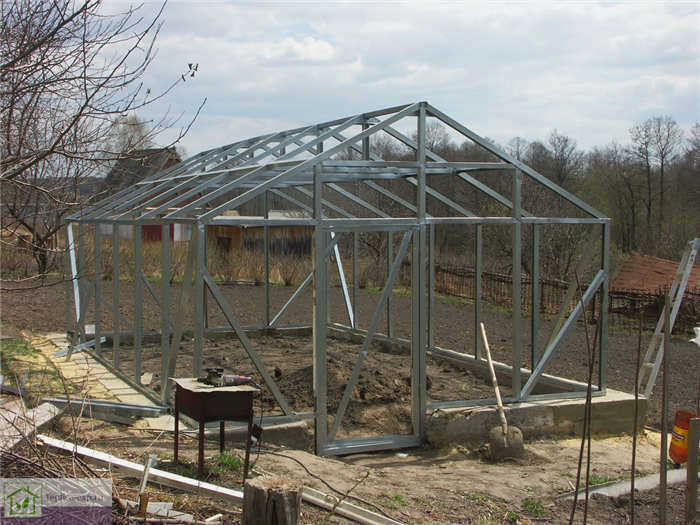

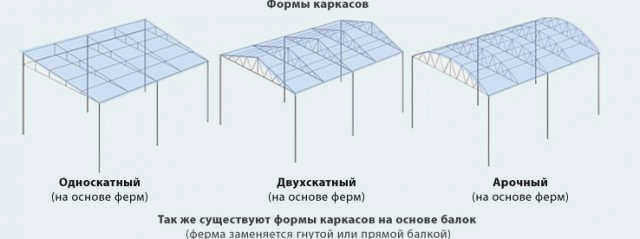

При проектировании металлического каркаса важно учитывать не только толщину поликарбоната, но и тип конструкции. Для скатных крыш рекомендуется минимальный уклон в 11°, а оптимальным считается угол 25–30°. В арочных сооружениях шаг опор также привязан к радиусу изгиба (R). Чем меньше радиус, тем чаще должны располагаться стропила.

Для точного проектирования ориентируйтесь на следующие параметры:

• Продольные опоры (лаги) для стандартных панелей шириной 2100 мм устанавливаются с шагом 700 или 1050 мм, чтобы каждый стык ложился строго на несущее основание.

• Поперечные обрешетки крепятся с шагом от 300 до 500 мм вдоль прогона. При использовании очень толстых листов этот интервал можно расширить до 700 мм.

Технология компенсации теплового расширения

Поликарбонат обладает высоким коэффициентом линейного расширения, который значительно превышает показатели металла. При изменении температуры материал меняет свои размеры: прозрачные листы расширяются примерно на 2,5 мм на каждый метр длины, а цветные (например, «бронза») могут достигать 4,5–6 мм на метр.

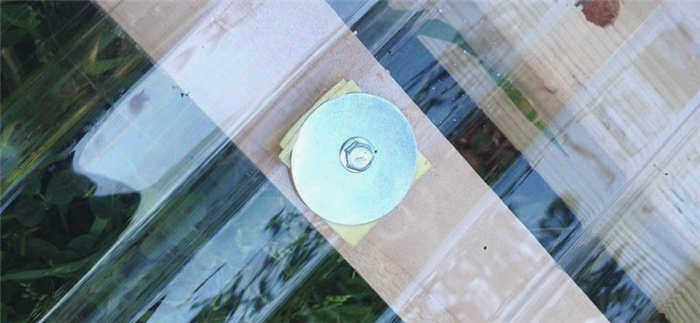

Если закрепить лист к металлу «намертво» без учета этого фактора, конструкция при нагреве пойдет волнами, а вокруг саморезов появятся трещины. Чтобы избежать разрушения, соблюдайте три правила:

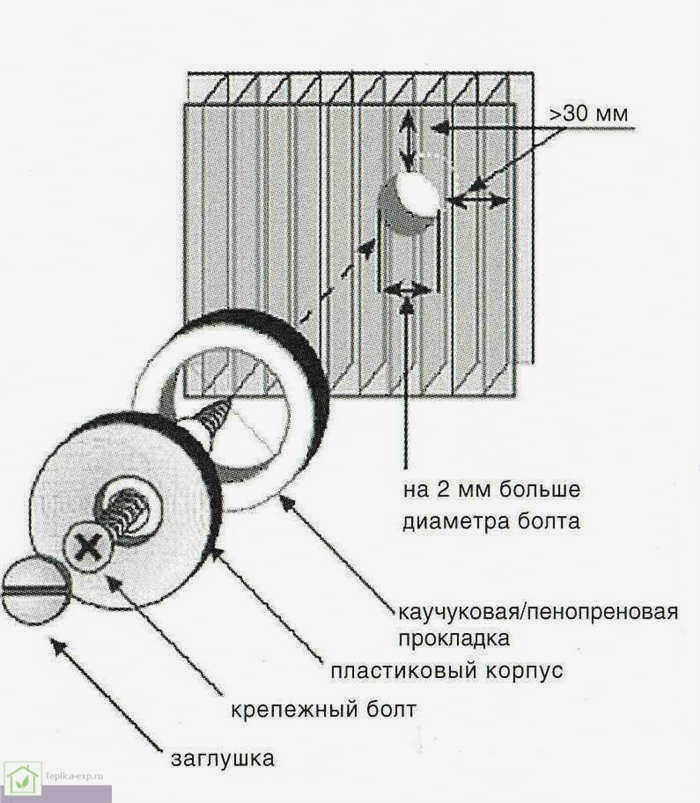

1. Увеличенные отверстия. Сверлите отверстия в листах на 2–3 мм шире диаметра самого самореза или ножки термошайбы. Это создаст необходимый люфт для движения пластика.

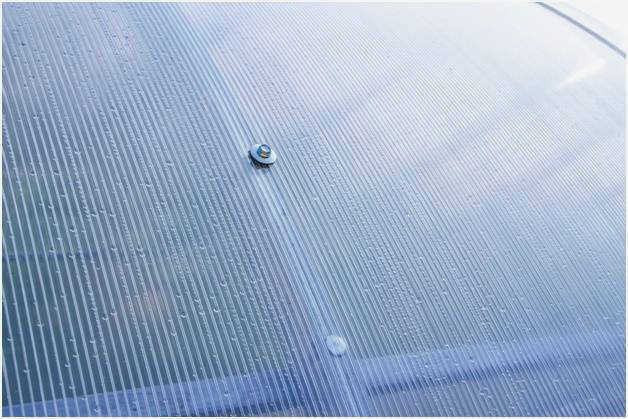

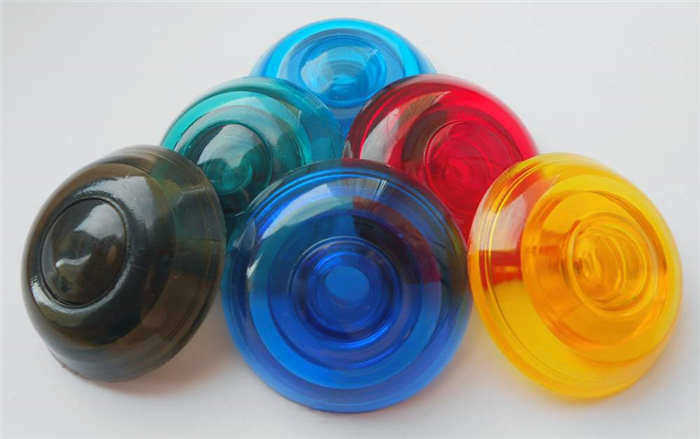

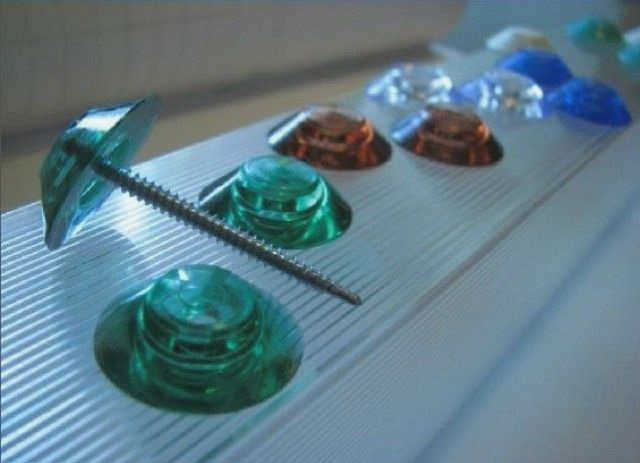

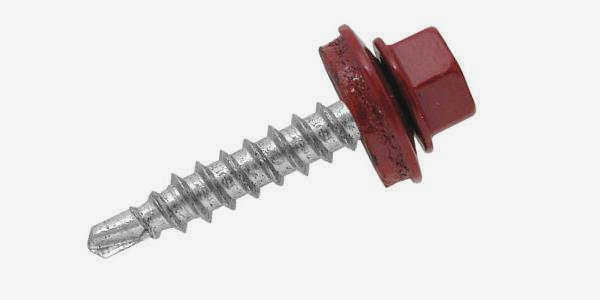

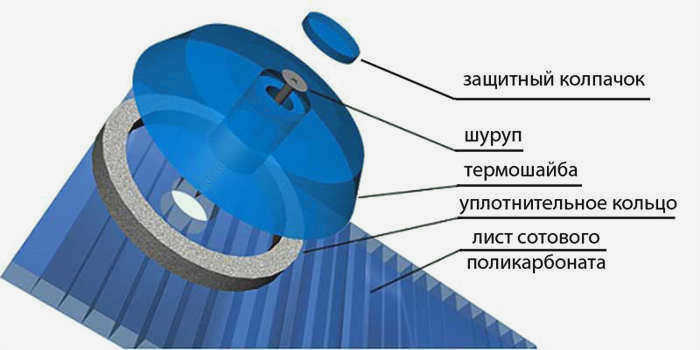

2. Специфический крепеж. Используйте только специальные термошайбы. Они состоят из пластиковой шайбы с широким штырем, гибких полимерных уплотнительных колец и защитного колпачка. Такая конструкция мягко прижимает лист к металлу, обеспечивая герметичность, но не блокируя его подвижность.

3. Температурные зазоры. При монтаже в жаркую погоду листы укладывают максимально плотно, учитывая, что при похолодании они уменьшатся в размере. В холодное время зазоры между панелями и стыковыми профилями должны быть больше.

Правила сверления и монтажа на металл

Монтаж к металлическому каркасу требует аккуратности при работе с инструментом. Неправильное использование дрели может привести к смятию панели или нарушению гидроизоляции.

Сверлить отверстия в поликарбонате нужно строго под прямым углом. Если сверло пойдет под наклоном, шляпка крепежа ляжет криво, что создаст зазор для проникновения воды и ускорит коррозию металла. Для работы лучше использовать острые сверла по дереву с центральной фиксацией — они не соскользнут с поверхности листа и не оставят глубоких царапин.

Все отверстия под крепеж следует располагать на расстоянии не менее 40 мм от края листа. Если вы работаете с сотовым материалом, сверлите строго между ребрами жесткости (в пустотах), чтобы не повредить несущие стенки ячеек. После раскроя и сверления обязательно удалите всю пыль и опилки из каналов с помощью пылесоса или продувки воздухом. Загрязнение внутри сот провоцирует рост плесени и водорослей, что испортит вид конструкции уже через сезон.

Герметизация и защита торцов

При креплении к металлу критически важно защитить внутреннюю структуру листа от попадания влаги и пыли.

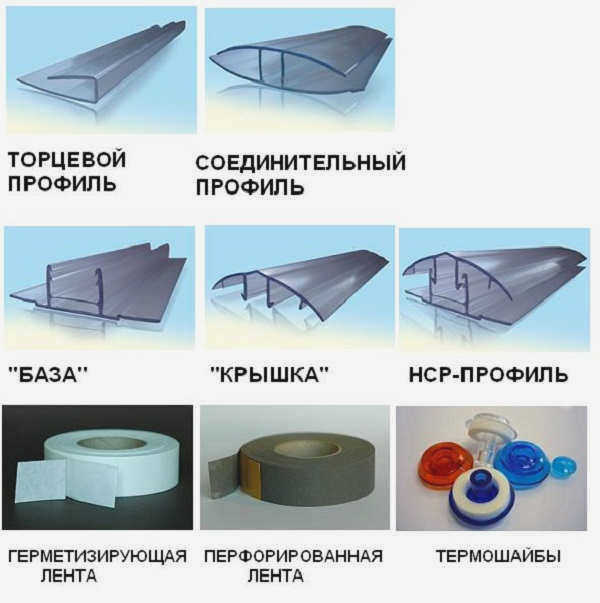

Для сотового поликарбоната обязательна обработка торцов специальными лентами. Верхний торец закрывается перфорированной лентой, которая пропускает пар (конденсат) из ячеек наружу, но не дает грязи попасть внутрь. Нижний торец герметизируется сплошной алюминиевой или поликарбонатной лентой.

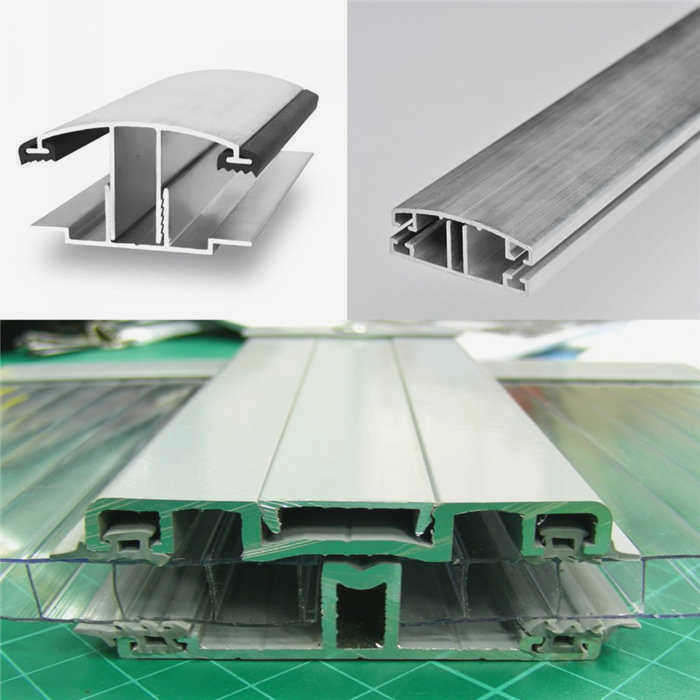

Если вы используете монолитный поликарбонат, его края закрываются сплошной уплотнительной лентой. При стыковке листов между собой на металлическом каркасе применяйте соединительные профили (разъемные или неразъемные). Если используется алюминиевый профиль, обязательно добавьте под него резиновую или силиконовую прокладку, так как у металла и пластика разные коэффициенты расширения.

Не забывайте о защитном слое: монтаж всегда начинают с той стороны, где нанесена УФ-защитная пленка (она помечена надписями). Снимать защитную пленку нужно только после завершения всех работ по креплению к каркасу.
