Самостоятельная установка напольных конвекторов

Напольные конвекторы широко используются для отопления помещений с высокими теплопотерями, вызванными большими окнами и дверями. Они устанавливаются в специальные углубления в полу. Процедура не очень простая, но и не очень сложная. Рассмотрим, как установить напольные конвекторы своими руками. Мы также рассмотрим некоторые особенности обслуживания этих отопительных приборов.

Содержание

Назначение напольных конвекторов

Установка напольных конвекторов оправдана, когда в помещении есть элементы, вызывающие потери тепла. К ним относятся:

Стеклянные двери от пола до потолка;
Входы в лоджии с окнами и тонкими дверями;
Выходы на террасы;
Панорамные окна (витражи).

Декоративная решетка – единственное, что выдает, что это напольный конвекционный нагреватель.

Если отношение площади окна к площади пола достаточно мало, происходят значительные потери тепла.. К этому добавляется неприятное ощущение холода, вызванное огромными стеклами. Эта проблема может быть частично решена путем установки тройного остекления, но это дорогостоящее решение. Поэтому вы можете легко купить напольные конвекторы и установить их самостоятельно.

Эти радиаторы компактны, но для их установки требуется соответствующая ниша. Туда помещаются металлические каналы (корпуса) радиаторов и закрепляются специальными соединителями. Поверх блоков можно установить декоративную решетку – это лишь краткое руководство, чтобы дать вам представление о том, как можно установить блоки своими руками.

Выбор конвектора с вентилятором

Установка напольного конвектора может показаться простым процессом. Поэтому мы объясним все шаг за шагом, начиная с выбора оборудования. Перед панорамными окнами или перед входной зоной мы можем установить электрические или водяные нагреватели – в зависимости от типа основного отопления в здании.

Электрические напольные конвекторы имеют напряжение 220 В и предназначены для обогрева домовладений, не подключенных к газовой сети. Часто они уже оснащены вентиляторами той или иной конструкции (осевыми или тангенциальными). Недостатком электроприборов является высокое потребление энергии, но в некоторых ситуациях они необходимы. Но для их соединения необходимы только провода.

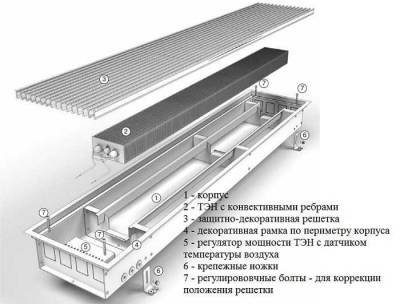

Конструкция стоячего водяного конвектора.

Водяные конвекторы имеют аналогичную конструкцию – они представляют собой теплообменники, подключаемые к системе отопления. В них используются металлические или пластиковые трубы, установка которых требует определенных навыков. Преимуществом электрических напольных конвекторов в этом отношении является то, что для установки и подключения требуется только проводка соответствующего сечения..

При планировании установки напольного конвектора следует обратить внимание на выбор модели с принудительной конвекцией. Эти устройства имеют следующие преимущества:

Более высокая скорость нагрева;
Повышенная эффективность в помещениях с высотой потолка до 3 метров;
Эффективное удаление влаги со всей поверхности стекла.

Выбирая напольные конвекторы с бесшумными вентиляторами, вы повысите эффективность обогрева и предотвратите шумовое излучение.

Процесс установки

Размеры напольного конвекторного обогревателя и полости.

Если вы хотите установить напольный конвектор своими руками, рекомендуем изучить место установки еще во время строительства здания – так будет проще организовать нишу достаточной глубины. Также само углубление должно быть на 1-1,5 см больше (с каждой стороны), чем металлическая коробка прибора. В то же время убедитесь, что верхняя часть, где будет располагаться декоративная решетка, находится на одном уровне с будущим напольным покрытием.

Когда углубление готово, можно приступать к установке устройства. Закрепите напольную конвекторную коробку с помощью прилагаемого крепежа. Проверьте правильность установки с помощью спиртового уровня – нагреватель должен быть выровнен в нише ровно, без перекосов. Дальнейшая установка требует подключения к системе отопления или подачи – можно использовать пластиковые трубы, гибкие шланги или металлические трубы соответствующего диаметра.

Трубы к радиаторам также будут заполнены стяжкой.

На следующем этапе заливается бетонная стяжка – монтаж нашего самодельного напольного конвектора близится к завершению. В результате должно получиться основание с немного выступающим из него металлическим коробом. Затем завершите выравнивание пола и приступайте к укладке напольного покрытия. Последним шагом является установка декоративной решетки над коробом, предпочтительно того же цвета, что и пол.

Установка напольных конвекторов своими руками осложняется тем, что Необходимо правильно выбрать размеры ниши, чтобы металлический корпус устройства находился на нужной глубине.. Рекомендации по этому поводу можно найти в технических паспортах. Хуже всего, если устройство устанавливается в существующем доме – нет уверенности, что можно будет просверлить углубление в подложке, так как это может повлиять на прочность пола. В этом случае необходимо увеличить высоту подстилающего слоя во всех помещениях.

Особенности монтажа напольных конвекторов и конвекторов, устанавливаемых под полом

Установка напольного отопления или напольного конвектора является выгодной альтернативой использованию радиаторов. Принцип перемешивания воздуха (конвекция) имеет много преимуществ перед более консервативными решениями. Их применение позволяет компенсировать теплопотери и создать комфортные климатические условия в помещениях, в которых классический радиаторный контур не обеспечивает полноценного отопительного эффекта и качественного поддержания заданной температуры.

В каких помещениях используются водяные конвекторы

Установка напольных конвекторов или подпольных агрегатов существенно отличается. Они должны быть установлены профессионально, с учетом системы отопления, технических требований устройства и дизайна помещения. Считается, что использование этого типа отопления наиболее эффективно в помещениях с характерными особенностями:

Французское остекление – высокие, от пола до потолка окна быстро охлаждаются зимой, что может быть компенсировано восходящим потоком теплого воздуха;
масштабные панорамные и витражные конструкции окон – как и французские окна, они являются источником холода, который может захватываться теплым воздухом для равномерного распределения тепла по комнате;
Выходы на лоджии с однокамерными стеклопакетами, террасы, зимние сады – конвектор создает эффект тепловой завесы в зоне холодного входа;
Нетипичные помещения, с высокими потолками, где явление тепловой блокады в потолке вызывает значительную разницу в вертикальной температуре.

Теплоотдача конвекторов такая же, как у радиаторов, но благодаря перемешиванию воздуха тепло распространяется быстро и равномерно. Это помогает быстрее нагреть помещение и снизить расходы на отопление в больших помещениях с большими окнами.

Разница между установкой под полом и напольным покрытием

Тип установки конвектора зависит от конструкции прибора – подпольная версия предполагает, что прибор будет размещен выше уровня пола. Установка под полом осложняется необходимостью подготовки ниши, в которую помещается устройство. Прокладка труб осуществляется в зависимости от уровня, на котором расположены входы конвектора.

Установка напольного конвектора

Напольный конвектор необходимо подготовить к установке – конвектор должен быть установлен надежно, чтобы избежать его смещения относительно труб теплоносителя. Модели напольных конвекторов KZTO Elegant оснащены напольным кронштейном. Устройства должны располагаться горизонтально, на расстоянии около 5 см от стены.

Установка напольного конвектора

Напольный конвектор устанавливается в заранее подготовленную нишу, размеры которой зависят от выбранной модели. Например, модель Briz B (с принудительной конвекцией) устанавливается в нишу высотой не менее 125 мм и шириной 265 мм с учетом минимального монтажного зазора. На корпусе имеется место для установки защитно-декоративной решетки. Напольные блоки размещаются на 5 см вдоль стен и на 10-25 см вдоль застекленных поверхностей, чтобы создать пространство для восходящего воздушного потока и эффективного перемешивания масс.

Стандартное подключение к трубам отопления

Напольный конвектор подключается к стандартным трубам отопления с помощью входящих в комплект деталей. Трубы могут быть помещены в специально подготовленные углубления, чтобы скрыть соединения. Технически возможно последовательное соединение нескольких агрегатов, но при больших расстояниях рекомендуется разделять их для параллельной подачи теплоносителя. Конвекторы с индексом B (встроенный вентилятор) требуют электропроводки.

Установка и подключение должны выполняться строго в соответствии с инструкциями и стандартами прибора. Технические данные и конструкция конвективных водонагревателей KZTO соответствуют нормам для отопительных установок в частных и многоквартирных домах.

Установка напольного конвектора

Выбор, установка, подключение напольных конвекторов

Вопрос обогрева высоких окон

Проблема отопления помещений с высокими окнами, а также помещений с наружными дверями (радиатор тоже не очень приятен возле двери) решается установкой напольных конвекторов.

Поэтому тепловая завеса создается возле высокого окна или у двери.

Это решает проблему холодной зоны. Вопрос дизайна (который многие считают решающим) также снимается – вместо труб и радиаторов на стенах – элегантная узкая полоска напольной решетки под оконным проемом.

Особенности конвекторного отопления

Обычный радиатор нагревает воздух в помещении напрямую и передает значительное количество энергии посредством теплового излучения. Направление воздушного потока совершенно иное – вверх и в сторону, поток отскакивает от подоконника в комнату…

Неравномерное отопление помещения.

Это особенно важно для больших помещений, где, согласно расчетам теплопотерь, устанавливаются эффективные напольные радиаторы. Особенно холодно может быть в противоположном нижнем углу, где почти нет циркуляции воздуха. Основной циркуляционный поток находится в непосредственной близости от конвекторов.

Самый горячий воздух концентрируется возле больших окон, изоляция которых во много раз меньше, чем изоляция стен. Это приводит к увеличению утечки тепла из помещения. Кроме того, концентрация горячего воздуха у потолка приводит к увеличению теплоотдачи через потолок.

Направленный поток воздуха сопровождается большим потоком пыли. Ухудшение санитарных и экологических условий.

Само оборудование подвержено быстрому загрязнению и непрактично – его нужно чистить. Мусор падает через решетки. Часто оребренный теплообменник забивается пылью и требует специальной очистки. Некоторые операторы сообщают, что его необходимо ежегодно снимать и чистить с помощью струи воды и моющего средства.

Установка производится при укладке пола и требует повышенной теплоизоляции (как и подогрев пола). Установка в уже отремонтированных помещениях часто невозможна – например, если основание недостаточно высокое. Или это может быть очень сложно.

Но эти недостатки можно почти полностью минимизировать – как?

Конструкция напольных конвекторов

Основой напольного конвектора является теплообменник. Он состоит из нескольких близко расположенных металлических пластин, прикрепленных к металлической трубе, от которой отводится тепло.

На концах труб установлены переходники для подключения запорной и регулирующей арматуры.

Конвектор устанавливается на пол: стяжку, плиту перекрытия, балки – и скрывается в полу на всю высоту.

Общая схема монтажа напольного конвектора с подложкой.

Расстояние от окна до корпуса устройства составляет не более 300 мм.

Лучше, если конвекторы подключены к трубе с надежным кислородным барьером из алюминиевой фольги или металлопластика.

Трубопроводы для подпольных устройств рекомендуется прокладывать в гофрированных трубах с войлочной изоляцией.

Диаметр трубопровода составляет 16 мм.

Пара термостат-привод должна быть выбрана как единое целое.

Какой водяной конвектор выбрать и как его использовать

Чтобы компенсировать недостатки конвекторного отопления, рекомендуется установить в помещении еще один отопительный прибор. Эксперты рекомендуют использовать пол с подогревом.

Также можно обеспечить достаточную мощность при более низкой температуре самого нагревателя, чтобы уменьшить расход воздуха при увеличении его объема. Т.е. использовать более широкие и мощные конвекторы, которые дадут необходимую энергию при более низкой температуре теплоносителя.

Расчет мощности отопления, “которая никогда не выходит из строя” – Суммарная мощность отопительных приборов в доме – от 100 ватт на квадратный метр поверхности, при “приличной” теплоизоляции (Московская область). Но потом эта сумма неравномерно распределяется по комнатам, в зависимости от длины наружных стен, поверхности остекления.

В современных домах все большую популярность приобретают панорамные окна с подогревом пола и напольными конвекторами.

Сборка и установка напольных конвекторов

Прежде чем приобрести напольный конвектор, покупатели хотят понять, как его выбрать и как они обычно устанавливаются в системе отопления. Также разобраться, как этот обогреватель устанавливается в пол, какие особенности следует учитывать, чтобы правильно выбрать напольный конвектор. Мы ответим на эти вопросы.

Какими должны быть глубина, ширина, длина углубления в полу? Мы проанализировали рекомендации производителей, советы монтажников и установщиков и определили основные размеры.

Глубина углубления – должна быть на 5-15 мм больше глубины радиаторного блока, чтобы обеспечить возможность монтажа и регулировки высоты радиаторного блока.

Ширина ниши – Ширина ниши должна быть на 20-70 мм больше глубины радиаторного короба, чтобы в нее можно было заложить раствор.

Длина конвектора – Эти размеры должны быть на 20-70 больше глубины конвекторного короба, чтобы можно было закрепить короб крепежным раствором и иметь возможность подключить его к отопительной установке.

В реальности все эти размеры условны, так как у каждого монтажника свое видение установки и, как правило, часто другие дополнительные условия заставляют отклоняться от рекомендуемых мер, особенно если посмотреть на реальные фотографии установки под этой линией.

Напольные конвекторы

Если у вас панорамные окна, то в любом случае следует установить напольные конвекторы. Отзывы советуют использовать радиатор с принудительной конвекцией для создания мощной тепловой завесы. Они выпускаются разной длины, следует выбирать ту, которая немного меньше, чем ваш оконный проем.

Типы радиаторов напольного отопления

Прежде всего, следует отметить, что установка напольных конвекторов в стяжку не зависит от типа радиатора. Однако принцип работы теплообменников различен. Есть два основных отличия – способ циркуляции воздуха:

Конструкция конвектора с естественной циркуляцией.

Конвекторы с естественной циркуляцией представляют собой медный коллектор, состоящий из двух трубок с алюминиевыми ребрами, который помещен в металлический желоб. В таких радиаторах воздух движется из-за разницы температур. Как известно, горячие потоки легче холодных, поэтому они движутся вверх.

В конвекторах с принудительной циркуляцией воздух движется благодаря работе встроенного тангенциального вентилятора. Это похоже на колесо с изогнутыми лопастями. Он работает тихо, но некоторый шум все же присутствует. Напольные вентиляторные конвекторы подключаются к электросети и имеют блок управления с термостатом.

Нагреватель может нагреваться жидким теплоносителем или нагревательным элементом, помещенным в трубы коллектора. Универсальные напольные конвекторы – это особенность. На рисунке выше видно, что внешне они не отличаются от обычных конвекторов, разница заключается в конструкции коллектора. Эти конвекторы могут работать как в двухтрубной системе отопления, так и в четырехтрубной, которая будет рассмотрена позже.

Производители напольных конвекторов, цены

На российском рынке представлен достаточно широкий ассортимент напольных конвекторов. Согласно отзывам, особой популярностью пользуются следующие модели конвекторов:

Прежде чем выдать трубы отопления в частном доме, необходимо составить проект, желательно подкрепленный гидравлическими расчетами.

Правила замены труб отопления в жилом доме можно найти здесь.

Диапазон цен значительный. Теплообменники можно найти за 6 тысяч рублей. Цены на брендированную продукцию доходят до 60 тысяч рублей. Конечно, от качества материалов зависит и стоимость. Решетка радиатора может иметь анодированное покрытие, которое не стирается со временем. Более дорогие модели имеют более жесткое корыто. Это продлевает срок службы и упрощает монтаж напольных конвекторов.

Стоимость теплообменника должна также включать дополнительные расходы на трубопроводную арматуру. Вам также, скорее всего, понадобятся крепления – в самых дешевых моделях крепления недостаточно женственные. Ранее мы уже писали о том, как выбрать фитинги для обвязки конвектора в системе водяного отопления. здесь.

Принцип работы в 2-трубных и 4-трубных системах

Напольные конвекторы могут быть установлены как в 2-трубных, так и в 4-трубных системах. В первом случае теплообменник работает только на обогрев помещения, а во втором – на обогрев и охлаждение. Отопление простое, в этом случае конвектор подключается и работает как любой другой радиатор. При покупке обратите внимание на технические данные, в которых указано, что система может работать с антифризом. В двухтрубных системах отопления охлаждающей средой может быть вода или пропиленгликоль (антифриз).

Принцип работы конвектора с принудительной вентиляцией.

Для того чтобы напольный конвектор работал в двух режимах (обогрев и охлаждение), его необходимо подключить к тепловентилятору:

Фанкойл – это устройство, которое производит холод так же, как и кондиционер. В этом случае в качестве охладителя выступает теплообменник, встроенный в пол. Разница между тандемом чиллер-фанкойл и системы распределения в том, что в качестве рабочей среды используется вода, а не фреон. Это позволяет устанавливать напольный конвектор одновременно в двух системах. Конечно, он может работать только в одном из режимов попеременно.

Установка и обвязка напольных конвекторов

Сложность установки напольного конвектора своими руками заключается в том, что решетка должна быть заподлицо с полом. По этой причине чрезвычайно важно, чтобы корыто теплообменника находилось точно на одном уровне с уровнем воды. Она должна быть жесткой, потому что люди будут ходить по решетке. Установка происходит в вырезанное углубление, а по периметру заливается излив. Наливные нюансы:

Нанесите амортизирующую ленту по периметру корпуса;
Не снимайте решетку до полного схватывания раствора.

Решетка конвектора должна быть заподлицо с полом.

Демпфирующая лента компенсирует тепловое расширение стяжки и поглощает вибрации, вызванные работой вентилятора. Очень важно, чтобы решетка была вставлена на свое место. Во время затвердевания стяжка может деформировать желоб, и решетка вообще не поместится в нем.

В корпусе имеются отверстия для нескольких вариантов подключения, что в основном зависит от положения радиатора по отношению к контуру. В принципе, самый простой вариант – установить обычные шаровые краны на подаче и обратке. В идеале ручки клапанов должны быть обращены вниз, чтобы их не было видно через решетку. Кроме того, на некоторых радиаторах высота желоба недостаточна для установки запорной арматуры с ручками, направленными вверх.

Если сварочные электроды для труб отопления намокли, их нельзя использовать, по крайней мере, до тех пор, пока они не высохнут.

Здесь мы провели сравнение отопительных труб для частного дома.

Приведенный выше способ укладки труб не подходит для длинной системы отопления с несколькими ветками разной длины. В этом случае необходимо сбалансировать контур, чтобы он работал правильно, а для этого нужен балансировочный клапан на обратке радиатора. Кроме того, шаровые краны не позволяют регулировать степень нагрева радиатора, что очень полезно. Поэтому на входе должен быть установлен термостатический клапан. термостатический клапанпредпочтительно в тандеме с термостатической головкой или приводом.

Преимущества и недостатки напольных конвекторов

В настоящее время модно устанавливать панорамные окна. Большая часть тепла уходит из помещения через стекло, как и холод. Поэтому радиаторы в основном устанавливаются под окном для создания тепловой завесы. Для панорамных окон подходят только напольные конвекторы. Размер следует выбирать таким образом, чтобы теплообменник закрывал все отверстие.

Их главное преимущество в том, что они создают тепловую завесу для панорамных окон и не портят вид.

Одним из недостатков является конвекционный метод нагрева, неотъемлемой частью которого является циркуляция воздуха. При этом разлетается вся пыль, скопившаяся в желобе радиатора. На самом деле это очень вредно для здоровья. Постоянное нахождение в пыльном помещении может стать причиной респираторных заболеваний, вплоть до астмы. Поэтому не забывайте чистить теплообменник, и чем чаще, тем лучше. Для этого достаточно поднять защитную решетку и удалить все загрязнения с помощью пылесоса.

Сборка и установка напольных конвекторов

Установка напольного конвектора – один из первых вопросов, который вы должны задать себе, прежде чем решите купить напольный конвектор. После этого возникает множество вопросов о специфике установки, габаритных размерах, глубине погружения конвектора в пол и возможности его установки вообще. Поэтому в этой статье мы постараемся ответить на самые распространенные вопросы, которые задают нам наши клиенты. Мы разделили нашу статью на несколько пунктов.

Ниша конвектора

Расстояние между окнами и стенами

Решетка конвектора

Фотогалерея установки

Установка напольного конвектора – это довольно простой процесс, который можно выполнить как с помощью профессионала, так и самостоятельно. Перед установкой напольного конвектора внимательно прочитайте инструкцию по установке и использованию обогревателя и тщательно следуйте всем указаниям. От правильной установки зависит не только ваша безопасность, внешний вид помещения, но и срок службы конвектора. В зависимости от помещения и размера оконного пространства выбирается оптимальное положение обогревателя: на полу, на стене, в стене, в ступеньках, в оконном пространстве (под подоконником). Первая задача – выбрать подходящее место: удобное, безопасное и позволяющее максимально использовать конвектор. Помните, что конвекторы нельзя устанавливать под вентиляционными решетками, за шторами, жалюзи, дверями или экранами.

Ниша для напольного конвектора

Прежде всего, важно понять, как и какую нишу подготовить для напольного конвектора. Каждый конвектор имеет определенные размеры, глубину короба, длину и ширину. Часто задают вопрос о том, насколько больше должна быть ниша по сравнению с точными размерами воздуховода, и, в частности, самый распространенный вопрос – о глубине.

Глубина монтажного углубления – является обеспечение правильного расположения защитной решетки и достаточной конвекции в теплообменнике. Устройство должно выступать или располагаться не более чем на 1 мм ниже уровня пола. Зазор под сиденьем должен составлять 10-15 мм.

Ширина монтажной ниши – Ширина канала радиатора + 30-50 мм зазор между сиденьями. Для того чтобы можно было закрепить коробку с затиркой и, при необходимости, отрегулировать высоту коробки с помощью регулировочных винтов, а также для того, чтобы можно было нормально уложить напольное покрытие.

Длина монтажной ниши – Как по длине, так и по ширине предполагается монтажная полость 30-50 мм для облегчения монтажа, особенно при одностороннем соединении. Как правило, на стороне соединения оставляют немного больше места.

При установке устройств для сырые помещения или конвекторных кондиционеров дренажная труба подсоединяется к нижнему выходу воздуховода. В этом случае необходимо следить за тем, чтобы коробка была установлена с наклоном 1-2 градуса в сторону патрубка для обеспечения более полного отвода влаги из коробки прибора.

Напольные радиаторы поставляются со специальными кронштейнами и регулировочными винтами, которые используются для крепления прибора к полу. Установка очень проста: ножки крепятся к полу, а затем с помощью регулировочных винтов устанавливается планка высоты радиатора. У разных производителей +/- схема установки похожа, но иногда есть различия.

Поскольку стенки и дно воздуховода не рассчитаны на нагрузку, перед заливкой изоляционного материала в воздуховод убедитесь, что установлены распорные пластины и защитные планки для предотвращения попадания мусора в конвектор. Конечно, не забудьте удалить их после установки.

Во время установки не допускайте попадания мусора в корпус устройства (вентиляторы, теплообменник), так как это может привести к поломке вентилятора и снижению тепловой мощности теплообменника.

При установке конвектора под окном рекомендуется расстояние 10-15 см. Чтобы не препятствовать тепловому потоку, рекомендуется размещать шторы под конвектором, а не наоборот. Конвектор должен выполнять свою основную функцию – отсекать холодный воздух и обогревать помещение, и как бы вам ни хотелось спрятать его за красивыми шторами, делать этого не следует.

Подключение конвектора

Есть две возможности Подключение к системе отоплениябывают гибкими и жесткими. Каждый из них имеет свои преимущества.

Гибкое соединение – Соединение позволяет выполнить боковое подключение и облегчает чистку самого конвектора. Дело в том, что соединение основано на гибких шлангах. В конвекторах, где есть возможность поднять теплообменник, это очень удобно для очистки конвектора от пыли и грязи.

Жесткое соединение – считается более надежным благодаря материалам, используемым для соединения. Однако в этом случае чистить напольный конвектор сложнее, так как невозможно поднять теплообменник.

Если вы выбрали конвектор с вентилятором, следует обратить внимание на подключение к электросети. Поскольку вентиляторы, используемые в конвекторах, обычно 12 В, а сеть – 220 В, необходимо приобрести конвекторный модуль (трансформатор). Модуль используется для управления комнатным термостатом и наоборот. Комнатный термостат измеряет температуру в помещении с помощью встроенного датчика и поддерживает ее на заданном уровне. Параллельно он может управлять серводвигателями и плавно регулировать скорость вращения вентилятора. Некоторые производители предусматривают возможность размещения трансформатора в конвекторном коробе, что упрощает монтажные работы.

Положение вентилятора, ближе или дальше от окна?

Расположение вентилятора напольного отопления по отношению к оконному проему зависит от предполагаемого использования устройства. Если конвектор установлен только в качестве тепловой завесывентилятор должен быть расположен ближе к помещению, а поток теплого воздуха должен быть направлен на остекление.

Если основной функцией напольного конвектора является отоплениеВентилятор следует разместить ближе к оконному проему, чтобы он направлял холодный воздух от стекла через теплообменник в помещение.

Мы рекомендуем всегда устанавливать вентилятор ближе к стеклу.. Благодаря повышенной эффективности в этом положении они будут выполнять обе функции: нагрев и отсечение холодного воздуха.

Расстояние от стен и окон

Производители рекомендуют отступ от окна 10-25 мм, в зависимости от интерьера. Необходимо уложиться в этот предел, а как именно это сделать, решает заказчик, полагаясь больше на дизайн интерьера. От стен также следует отступить на расстояние 10-20 мм, прежде всего для облегчения установки и последующей эксплуатации проибора.

Конвекторные решетки

При выборе решетки для конвектора возникает вопрос – деревянная или алюминиевая. На самом деле, все зависит от индивидуальных предпочтений. Я хотел бы подчеркнуть, что деревянные решётки могут быть изготовлены только из натурального дерева. Для защиты деревянной решетки рекомендуется окрашивать или покрывать лаком. Алюминиевые решетки считаются более износостойкими, поскольку они дополнительно анодированы. Все решетки выдерживают нагрузку 40 кг на прут. Единственное, что деревянная решетка больше подвержена внешнему износу, а значит, следы от ходьбы по ней будут более заметны.

Декоративная рамка

Многие производители предлагают рамы для конвекторовРамки нужны в первую очередь для того, чтобы закрыть стыки, часто плитка не идеально подходит к конвектору, остаются зазоры и трещины, поэтому в таких случаях устанавливаются рамки. Существует два типа: U-образные и F-образные. U-образная форма менее заметна, так как не упирается в напольное покрытие. Сверху укладывается F-образная рамка, ширина которой может быть 1-2 мм, она полностью скрывает зазор между радиатором и полом, но в этом случае рамка немного выше пола, т.е. создается небольшой подъем. Если рама отсутствует, пол, конвектор и решетка находятся на одном уровне.

Конвекторы для напольного отопления

Конвекторы отопления под полом – это напольные радиаторы, которые можно подключить к локальной или центральной системе отопления. Они имеют форму коробки со змеевиком внутри и устанавливаются перед балконными дверями или французскими окнами, под которыми невозможно установить обычные радиаторы. Принцип работы конвекторов довольно прост: нагретый воздух внутри короба поднимается через решетку в помещение и заменяется более тяжелым, холодным воздухом, то есть в основе их работы лежит принцип конвекции.

Водяные конвекторы для напольного отопления

Напольный конвектор или теплый пол?

Если рассмотреть особенности обогрева помещения конвектором и теплым полом, то можно увидеть:

Водяной теплый пол может работать в определенном диапазоне температуры и давления, чего трудно добиться в жилых помещениях с центральным отоплением. В высотных зданиях с системами принудительного воздушного отопления давление может достигать 15 бар, что неприемлемо для напольного отопления – могут лопнуть трубы, возникнуть протечки и повредиться пол. Конвекторы со змеевиком из медной трубки могут выдерживать такое давление в течение длительного времени без повреждений.
При установке напольного отопления необходимо соблюдать минимальную и максимальную длину контура и не устанавливать его в маленькой зоне или в отдельном зазоре, например, перед окном или балконной дверью. Конвекторы могут быть установлены в любом месте.
Некоторые виды декоративных напольных покрытий очень чувствительны к общим колебаниям температуры, например, паркет из натурального дерева с подогревом пола начинает деформироваться через несколько лет, особенно при подключении к централизованному отоплению с температурой теплоносителя выше 40 градусов. Конвекторы устанавливаются в тех местах, где требуется интенсивный обогрев, в то время как пол в остальной части помещения не нагревается.
Если конвектор выходит из строя, его можно легко отремонтировать или заменить без необходимости вскрывать пол. В случае с теплым полом такая операция невозможна: его придется демонтировать по всей площади помещения.

Благодаря всем описанным особенностям, конвекторы отопления под полом становятся все более популярными среди городских жителей и владельцев частных домов. Они могут быть установлены как самостоятельные радиаторы или в сочетании с обычными радиаторами.

Напольный конвектор на фоне французского окна

Конструкция и внешний вид

Конвекторы имеют поддон или канал из коррозионностойкого металла или металла с покрытием, в котором находится теплообменник – медный змеевик с алюминиевыми ребрами, увеличивающими поверхность теплообмена. Змеевик имеет соединения для подключения к системе отопления. Верхняя часть короба покрыта сеткой, которая может быть выполнена из различных материалов и в различных стилях, чтобы соответствовать традиционным декоративным напольным покрытиям. Коробка поддерживается регулировочными винтами, которые используются для выравнивания конвектора.

Принцип работы конвектора

Принцип работы конвектора очень прост: холодный воздух с поверхности пола поступает в короб, где нагревается за счет теплопередачи через алюминиевые ребра змеевика. Легкий нагретый воздух поднимается через решетку и заменяется новым потоком холодного воздуха. Этот процесс происходит непрерывно, поэтому воздух вокруг конвектора остается одной и той же комфортной температуры. Некоторые мощные модели оснащены вентилятором, который принудительно увеличивает скорость теплообмена.

Принцип работы напольного конвектора

Выбор мощности конвектора

Все радиаторы подбираются в соответствии с их тепловой мощностью, т.е. способностью поддерживать заданную температуру в помещении. Конвекторы не являются исключением; перед их установкой необходимо рассчитать их мощность. Расчет не сильно отличается от расчета для обычных радиаторов. Это делается следующим образом:

Определите размер комнаты и ее площадь – произведение сторон, выраженное в метрах. Например, прямоугольная комната размером 4 x 6 метров имеет площадь 24 квадратных метра.
Умножьте площадь на 100, чтобы получить тепловую мощность, необходимую для отопления, в ваттах (Вт). Для приведенного выше примера значение равно 2400 Вт.
Количество конвекторов зависит от места их установки. Их можно установить только перед балконной дверью и дополнить радиаторами или обогреть всю комнату конвекторами. Например, для помещения достаточно четырех напольных конвекторов MINIB COIL-P80-2500 мощностью 650 Вт каждый.

Лучше выбирать конвекторы с небольшим запасом мощности, так как технические характеристики разработаны для идеальной системы отопления, что не всегда так в реальности.

Производительность нагревателя является важным показателем

Толщина большинства моделей конвекторов не превышает 10 см, поэтому их можно легко встроить в стяжку пола. Вот как устанавливается конвектор:
Положите напольный конвектор на подложку на гидроизоляцию в указанном месте и закрепите его с помощью уголков и винтов, входящих в комплект. Прикрепите уголки к основанию с помощью дюбелей и шурупов.
Отрегулируйте его положение с помощью регулировочных винтов. Для этого вкрутите винты в отверстия по углам дна ящика и с помощью спиртового уровня поднимите каждый угол на нужную высоту. Это стало возможным благодаря угловому креплению конвектора к полу с продолговатым отверстием.
Подключите конвектор к системе отопления в соответствии с выбранной схемой. Для подключения конвектора используйте муфты. Правильный тип используемых труб. Медные трубы считаются более надежными. Установите регулирующий давление привод на тройник, соединенный с прямой трубой. Трубы, соединяющие конвектор с системой отопления, размещаются ниже уровня стяжки и изолируются, чтобы уменьшить потери тепла и избежать перегрева стяжки.
Укладывается изоляция, обычно полистирол. Производится армирование, затем заливается стяжка, выравнивается и сушится. Коробку конвектора необходимо предварительно закрыть плотным материалом, чтобы предотвратить попадание раствора внутрь.
Нанесите или уложите финишное покрытие пола. Установите на конвектор защитную решетку.

Конвектор, установленный в стяжке пола

Благодаря изменяемым размерам конвекторы можно устанавливать в любом помещении, также в застекленных лоджиях и на террасах. Последовательное подключение нескольких конвекторов позволяет создать отопительный контур вдоль стеклянных стен.

Конвектор на застекленном балконе: установка и подключение

Конвектор на застекленном балконе: Отделка пола

Обслуживание конвектора

Как и все другие отопительные приборы, конвекторы напольного отопления требуют периодической очистки. Это можно сделать с помощью пылесоса после снятия защитной решетки. Ребристая поверхность теплообменника при необходимости очищается щеткой для удаления грязи и пыли. Саму решетку можно мыть водой.

Во время опрессовок, когда давление в системе отопления превышает номинальное, убедитесь, что конвекторы не протекают. Для этого достаточно открыть решетку и проверить упаковку. Если он сухой, значит, конвектор успешно прошел испытание.

При соблюдении правил установки и обслуживания конвекторы водяного пола принесут тепло в ваш дом, не нарушая общего замысла дизайна. Установленный перед входной дверью, конвектор может улавливать до 90% холодного воздуха при открывании двери и создавать тепловую завесу. Они тихие, стильные и, благодаря разнообразию доступных цветов, прекрасно сочетаются с любым интерьером, привнося в него комфорт и уют.

Установка напольного конвектора | Как сделать это правильно

Любой покупатель, желающий приобрести конвектор для напольного отопления, должен прежде всего знать, как правильно его собрать и установить. Для этого мы опишем основные моменты установка напольного конвекторакоторые рекомендуются всеми производителями. Мы представляем вам Галерея установки конвектора под поломМы представляем фотогалерею напольных конвекторов, которые мы собираем у наших клиентов.

Гарантия на конвекторы, приобретенные и установленные разными компаниями, сохраняется в любом случае. Бывает, что монтажники говорят своим клиентам, что если установка производится не компанией, продавшей конвекторы, то гарантия не распространяется. Это неправда.

Допустимая глубина стяжки пола Нагревательный конвектор должен быть установлен в полу. Если ширина может быть больше или меньше, то глубина категорична. Если нет возможности углубиться более чем на 90 мм, выбирайте конвектор до 90 мм. Все производители рекомендуют добавлять +10 мм к фактической высоте конвектора, чтобы иметь возможность регулировать высоту короба с помощью регулировочных винтов.

С ширина конвектора легче, так как он влияет только на интерьер и показатели теплоотдачи. Чем шире конвектор, тем выше эффективность. Поэтому, если нет возможности выбрать напольный конвектор с соответствующей глубиной, стоит увеличить его ширину, чтобы обеспечить надлежащую циркуляцию воздуха. Рекомендуемая ширина конвектора составляет 250-350 мм.

Длина конвектора должна составлять не менее 70%. окна, в котором будет установлен нагревательный элемент для пола. Рекомендуемая длина составляет 80-90% от остекления, так как конвектор, помимо обогрева, должен выполнять функцию тепловой завесы и устранять запотевание окна. Руководство от А до Я см. в нашей отдельной статье “Как выбрать напольный конвектор”.

Крепление бетона – Одним из наиболее распространенных методов является заливка бетона поверх установленного конвектора в подготовленную полость. Это самая надежная конструкция, так как на конвектор можно наступать, ходить по нему, и ничего не деформируется.

Установка на фальшпол – Установка конвектора на фальшпол. В этом случае конвектор следует прикрепить к полу дюбелями, а затем выровнять его по горизонтали с помощью дюбелей. Поскольку в зоне напольного конвектора под полом имеется пустое пространство, рекомендуется покрыть короб конвектора звукопоглощающим материалом для снижения уровня шума.

Что стоит на первом месте: конвектор или пол? – в Сначала установите конвекторы и подключите конвекторы к системе отопления. Затем установите пол. и только после этого установите конвектор на пол с помощью регулировочных винтов и закрепите коробку строительным раствором. Тогда у вас все будет ровно.

Читайте далее:
