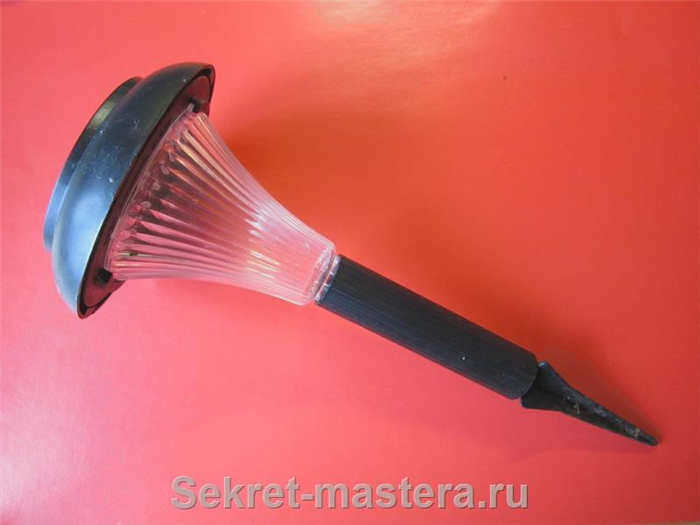

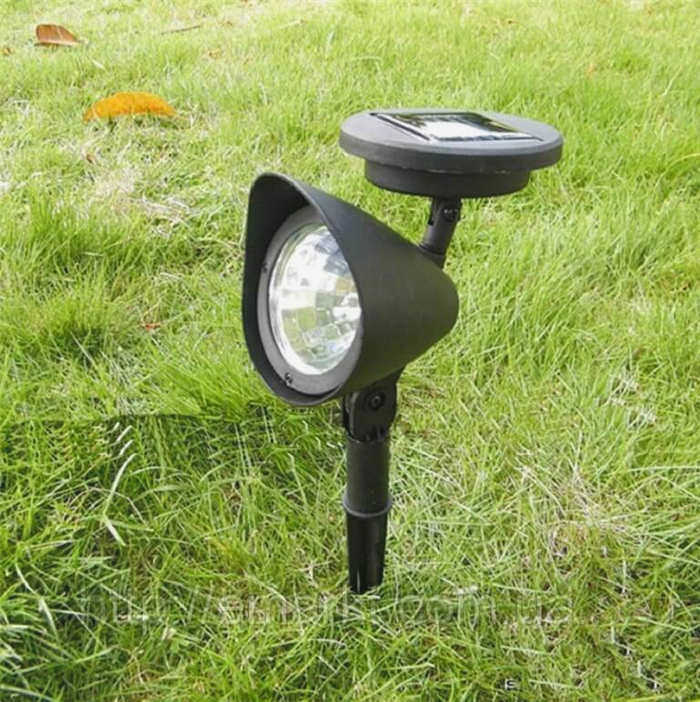

Схема садового фонаря на солнечной батарее своими руками

Для сборки работающего садового фонаря необходимо соблюдать энергетический баланс между солнечной панелью и аккумулятором. Главное правило: ток, который вырабатывает панель в течение дня, должен быть не ниже 10% от емкости используемого аккумулятора. Если этот параметр нарушен, устройство либо не наберет заряд за световой день, либо аккумулятор быстро выйдет из строя из-за перезаряда.

Типовые электрические схемы садовых фонарей

Существует три основных способа реализации автоматики освещения: от простейших транзисторных схем до использования специализированных микросхем и контроллеров. Выбор зависит от требуемой яркости, сложности сборки и бюджета.

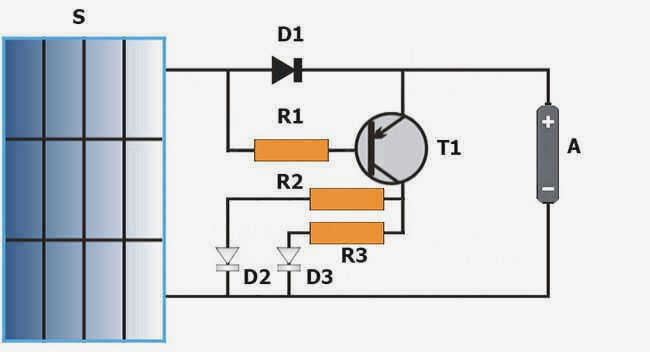

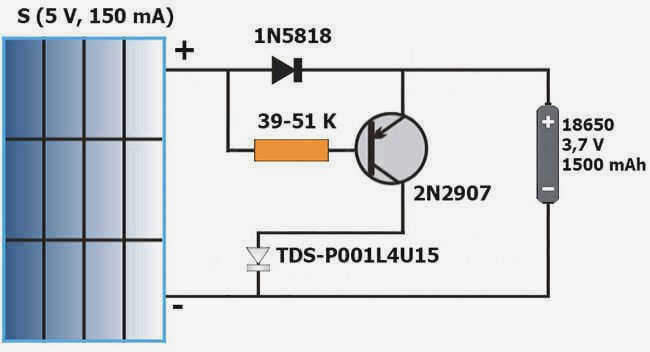

Схема на одном транзисторе (бюджетный вариант)

Это самая простая конструкция, которую часто используют радиолюбители для создания ночников или маломощных светильников. В основе лежит принцип работы транзистора как ключа. При наступлении темноты сопротивление фоторезистора растет, что меняет режим работы транзистора и открывает путь току от аккумулятора к светодиоду.

Для такой схемы обычно применяются следующие компоненты:

Биполярный транзистор (например, 2N3906 или отечественный аналог КТ361Г).
Фоторезистор (LDR) для определения уровня освещенности.
Выпрямительный диод (1N4001, 1N4148 или аналоги типа КД243А) для защиты от обратного тока.
Резисторы номиналом 47–56 кОм (для настройки чувствительности) и токоограничивающие резисторы 47–56 Ом.

Такой фонарь работает автономно, но не имеет сложной защиты аккумулятора. Его световой поток обычно составляет около 100 лм при использовании примерно 10–20 светодиодов.

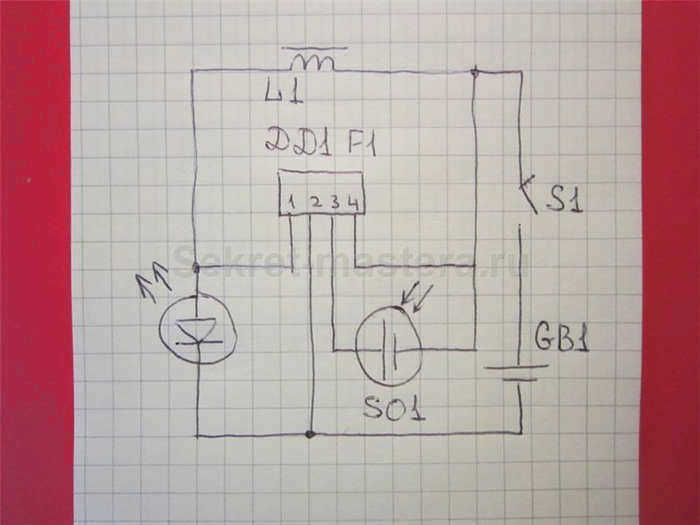

Схема на микросхеме (автоматизированная)

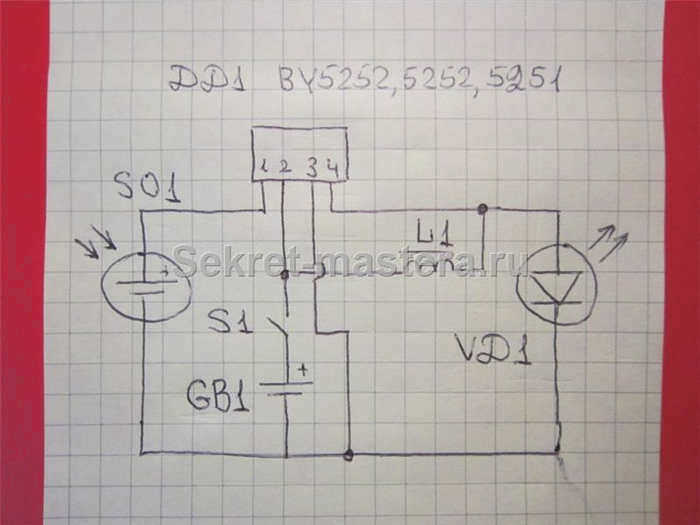

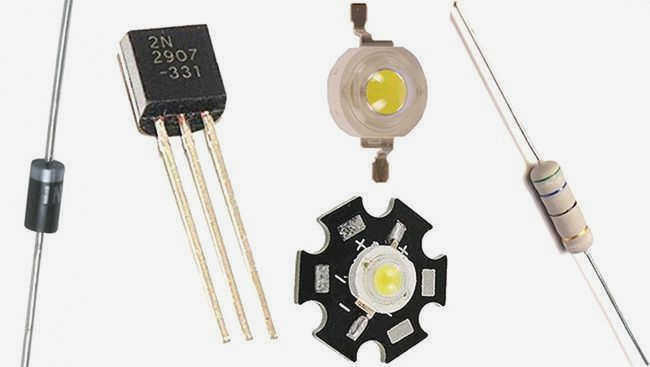

Более продвинутые устройства используют специализированные интегральные схемы, такие как таймер LM555 или узкоспециализированные чипы типа 5251/5252. В этих вариантах автоматика работает точнее: микросхема управляет транзистором (например, 2N2907), который включает цепочку светодиодов при падении напряжения на солнечной панели.

Преимущество таких схем заключается в стабильности работы. Если использовать микросхему LM555, можно настроить инвертирующий усилитель тока с помощью фотодатчика и многооборотного подстроечного резистора P1. Это позволяет точно задать момент, когда фонарь должен загореться, чтобы он не включался в сумерках или при сильной облачности.

Схема на контроллере заряда (современный стандарт)

Для создания мощного и долговечного светильника лучше всего использовать готовый модуль контроллера для литий-ионных аккумуляторов. Это наиболее надежный подход, так как модуль берет на себя функции стабилизации напряжения и защиты батареи от перезаряда.

Типовой состав такой системы:

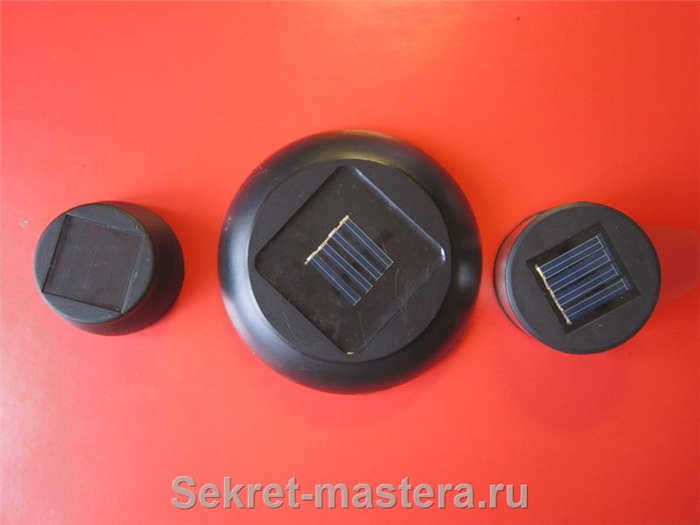

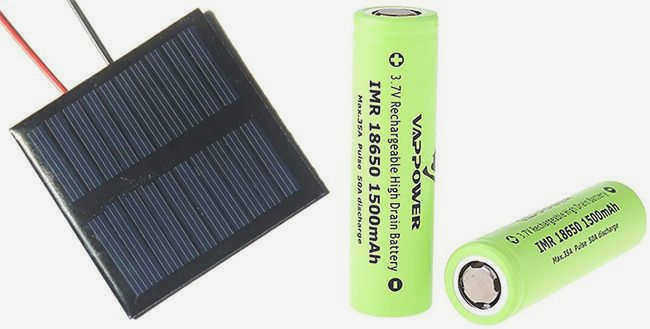

Солнечная панель (например, 5–6 В, мощностью 2 Вт).
Модуль контроллера заряда (выдерживает входное напряжение до 6,8 В).
Литиевый аккумулятор типоразмера 18650 (емкостью от 1500 мАч).

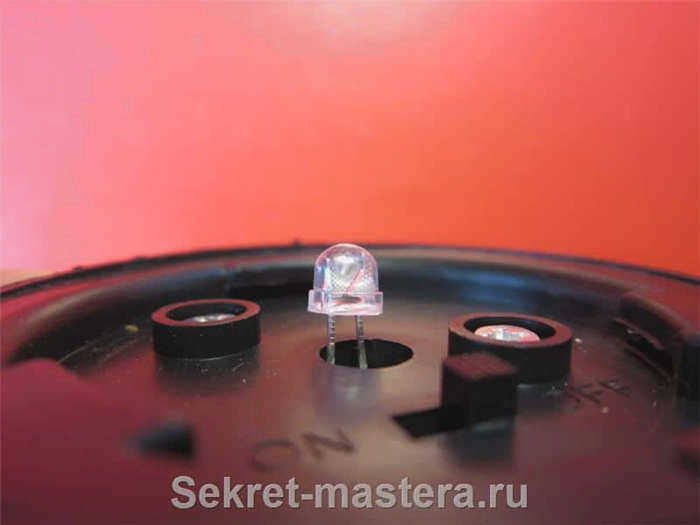

Светодиоды с рабочим напряжением 2–3 В.

Если панель выдает в пике около 320 мА, то после потерь на контроллере в аккумулятор будет поступать порядка 250 мА. При емкости аккумулятора 1000–2000 мАч такая система обеспечит стабильную работу даже в пасмурные дни.

Расчет компонентов и энергобаланса

Чтобы фонарь не превратился в бесполезную «светящуюся коробку», нужно сопоставить параметры панели, АКБ и нагрузки.

Подбор солнечной панели и аккумулятора

Для эффективной зарядки литиевого аккумулятора 18650 емкостью 1500 мАч рекомендуется использовать панель с напряжением около 5 В и током 150–200 мА. Если вы решите собрать систему на свинцовом аккумуляторе (например, 6 В / 4 А·ч), солнечная панель должна быть мощнее — порядка 6 В / 5 Вт.

Пример расчета: если светодиоды потребляют 90 мА/ч, то аккумулятора емкостью 1500 мАч хватит примерно на 16 часов непрерывного свечения. Если же установить 20 светодиодов, увеличив поток до 120 лм, аккумулятор разрядится значительно быстрее.

Расчет ограничительного резистора

Светодиоды крайне чувствительны к напряжению. Если напряжение аккумулятора (например, 3,7 В) выше рабочего напряжения светодиода (например, 2,7 В), необходимо добавить резистор R2. Его номинал рассчитывается по формуле:

R2 = (U(A) - U(D)) / I

Где:

U(A) — напряжение аккумулятора;
U(D) — рабочее напряжение светодиода;
I — ток, потребляемый светодиодом.

Например, для светодиода с напряжением 2,7 В и током 30 мА (0,03 А): R2 = (3,7 - 2,7) / 0,03 = 1 / 0,03 = 33,33 Ом. Ближайшее стандартное значение — 33 Ом.

Практические советы по сборке и монтажу

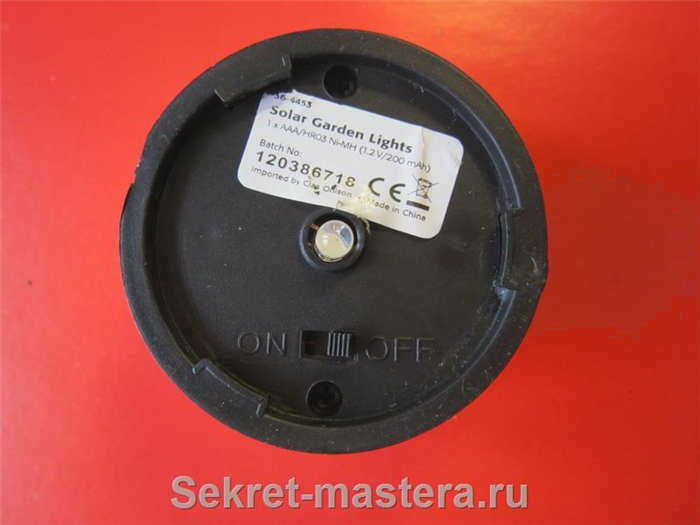

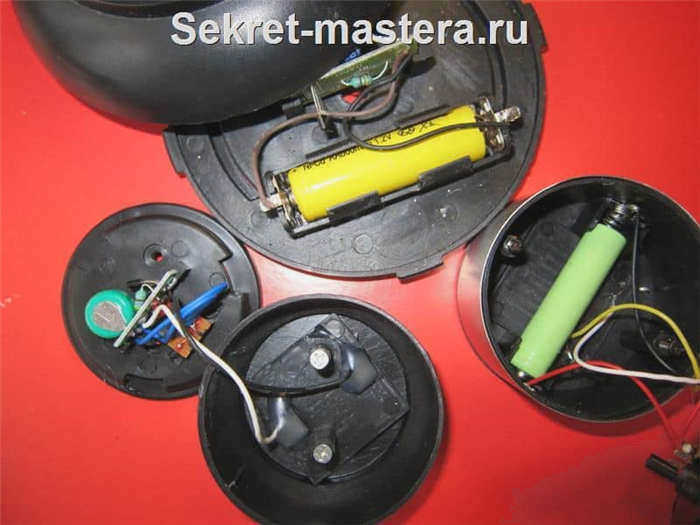

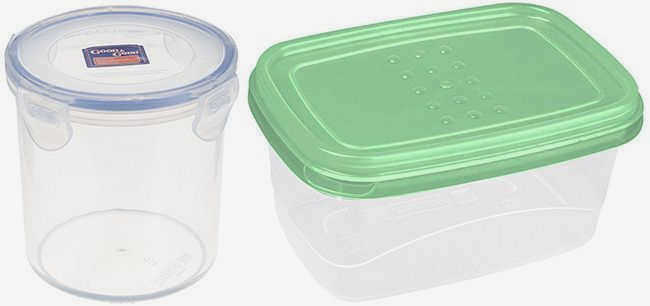

При создании корпуса важно обеспечить герметичность, чтобы влага не попала на электронику. Хорошим решением для выносного блока станет стеклянная банка с завинчивающейся крышкой. Чтобы внутри не скапливался конденсат при перепадах температур, положите в корпус пакетик силикагеля (можно использовать осушитель из коробок с обувью).

Ориентация панели напрямую влияет на эффективность. В северных широтах панель лучше устанавливать под наклоном, чтобы она ловила максимум света. На экваторе оптимально располагать её горизонтально. При монтаже фоторезистора следите, чтобы на него не попадали прямые солнечные лучи в дневное время, иначе схема будет считать, что сейчас ночь, и не включит свет.

Для защиты цепи от ошибок полярности при подключении панели всегда используйте диод Шоттки (например, 1N5818). У таких диодов низкое падение напряжения (около 0,5 В), что позволяет максимально эффективно использовать энергию солнца для зарядки АКБ.
