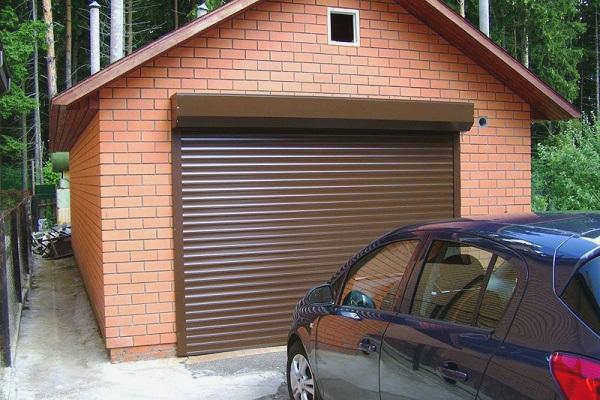

Как сделать роллетные ворота для гаража своими руками

Изготовление и монтаж роллетных ворот своими руками — задача, требующая точности в расчетах и строгого соблюдения последовательности операций. Основная сложность заключается не в сборке деталей, а в подготовке проема и правильном подборе комплектующих. Если допустить перекос даже в 3 мм, полотно начнет заклинивать при каждом движении.

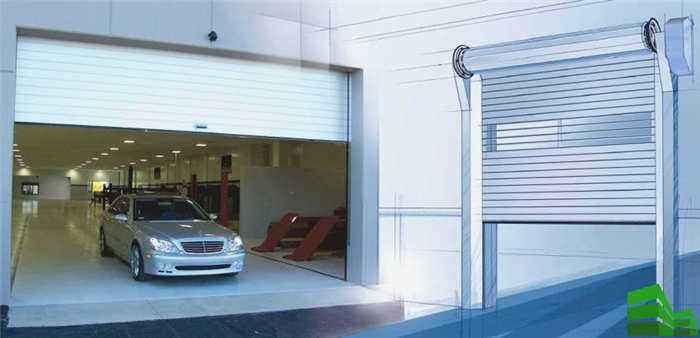

Анатомия роллетных ворот: из чего состоит система

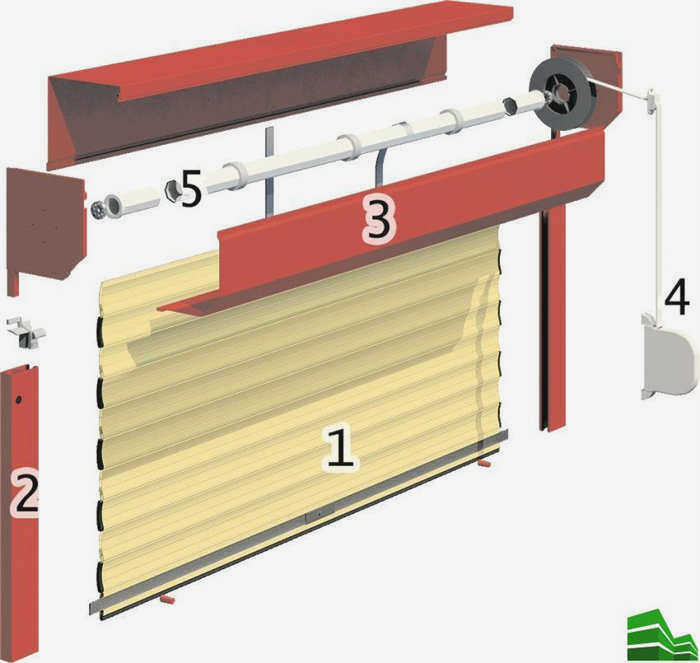

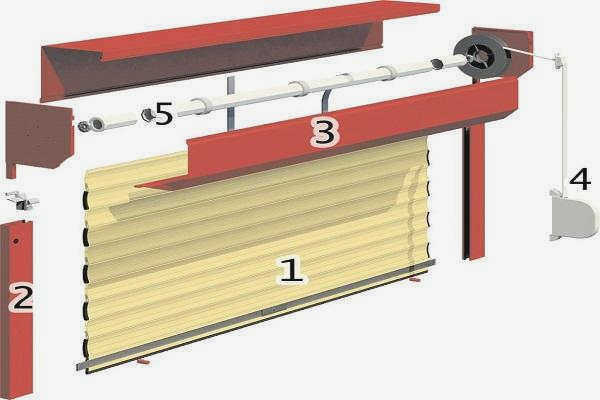

Прежде чем приступать к закупке материалов, нужно понимать устройство механизма. Роллетные ворота — это не просто «шторка», а инженерная конструкция, состоящая из следующих узлов:

Полотно. Состоит из горизонтальных профилей (ламелей), соединенных между собой шарнирами.
Направляющие. Вертикальные профили, по которым скользит полотно. Их края имеют специальный загиб для плавного хода.
Вал. Стальная ось (обычно диаметром 60–70 мм), на которую наматывается полотно.
Защитный короб. Кожух, скрывающий вал и механизм от внешних воздействий и взлома.
Подшипниковые кронштейны. Опоры, удерживающие вал и обеспечивающие его свободное вращение.
Привод или ручное управление. Электромотор для автоматики или цепной редуктор/пружина для механики.

Выбор материалов: алюминий против стали

Выбор материала определяет долговечность и теплоизоляцию гаража. В таблице ниже приведены ключевые отличия основных типов ламелей.

Характеристика	Алюминиевые ламели	Стальные ламели
Вес	Легкие, идеальны для автоматики	Тяжелые, создают нагрузку на вал
Коррозия	Не подвержены ржавчине	Требуют качественного покрытия
Теплоизоляция	Высокая (при наличии пенозаполнения)	Средняя или низкая
Прочность	Хорошая, но уступают стали	Максимальная защита от взлома

Для гаража, который используется как мастерская или где хранится техника, оптимальным решением станут алюминиевые профили толщиной от 0,8 мм с внутренним пенозаполнением. Такие ламели на 60–70% снижают теплопотери и уменьшают шум от дождя.

Планирование и точные замеры

Главная ошибка новичков — игнорирование неровностей проема. Даже минимальный перекос стен приведет к поломке механизма. Измеряйте ширину и высоту проема в трех разных точках.

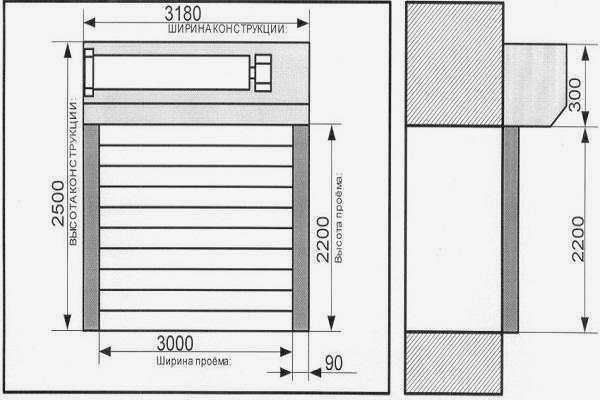

При расчете габаритов учитывайте следующие параметры:

Зазоры под направляющие. К общей ширине проема нужно добавить от 10 до 15 см для размещения профилей по бокам.
Высота короба. В зависимости от размера полотна, короб займет от 20 до 35 см пространства над проемом. Проверьте, нет ли там балок или труб.
Зазоры для хода. Между полотном и направляющими должен оставаться зазор в 2–3 мм с каждой стороны.

Если вы планируете использовать автоматику, закладывайте электрические коммуникации на этапе проектирования. Проложите кабель ВВГнг 3×1,5 мм² от щитка к месту установки двигателя, защитив его гофрой.

Пошаговая инструкция по монтажу

Этап 1. Подготовка и каркас

Очистите проем от мусора и выровняйте плоскость стен. Если гараж построен из пеноблока, необходимо предварительно установить металлический уголок или профильные трубы для усиления, так как мягкий материал не удержит тяжелую конструкцию.

Этап 2. Установка направляющих

Приложите направляющие к проему и выровняйте их строго по вертикали с помощью строительного уровня. Закрепляйте профили анкерами с шагом 40–50 см. Важно проверить параллельность: расстояние между направляющими сверху должно быть идентично расстоянию снизу.

Для монтажа используйте сверло, диаметр которого соответствует саморезам. При использовании декоративных заглушек сверлите отверстие (например, 11,8 мм) только на передней стенке направляющей. Верхние и нижние отверстия располагайте на расстоянии до 15 см от края профиля.

Этап 3. Сборка короба и вала

Закрепите короб над проемом строго горизонтально. Вставьте вал в подшипниковые кронштейны и убедитесь, что он вращается без заеданий. Если вы используете автоматику, установите электромотор внутри вала или на его торце.

Этап 4. Монтаж полотна

Проденьте ламели в направляющие снизу вверх. Прикрепите нижнюю планку (нижний профиль), которая придает всей конструкции жесткость. Верхнюю часть полотна соедините с валом через перфорированную ленту и закрепите заклепками. После этого аккуратно намотайте полотно на вал вручную.

Этап 5. Регулировка автоматики

После подключения двигателя настройте концевые выключатели, чтобы ограничить ход ворот. Используйте шестигранник для вращения регулировочных винтов: знак «+» увеличивает продолжительность движения, а «-» уменьшает её. В верхней позиции рекомендуется оставлять запас в 2–3 прогона ламелей.

Безопасность и эксплуатация

При установке автоматики обязательно используйте фотоэлементы и реле обратного хода. Это предотвратит повреждение ворот, если под них попадет автомобиль или человек. Также крайне важно иметь систему аварийного открывания (ручной режим), чтобы не остаться запертым при отключении электричества.

Чтобы ворота прослужили 10–15 лет, соблюдайте правила ухода:

Каждые полгода смазывайте направляющие и вал силиконовой смазкой.
Очищайте ламели от грязи мягкой щеткой с водой.
Не пытайтесь открывать ворота силой, если они примерзли к полу.
Раз в год проверяйте работу концевых выключателей и надежность анкеров.
