Состав римского бетона: ингредиенты и секрет прочности
Состав римского бетона (opus caementicium) отличается от современного портландцемента использованием специфического набора ингредиентов и уникального метода смешивания. Основу материала составляют три компонента: негашеная известь (оксид кальция, CaO), пуццолановый пепел (вулканический пепел с высоким содержанием кремния и алюминия) и заполнители (куски вулканической породы туфа или битый кирпич). В отличие от современных технологий, где известь предварительно гасят водой, римляне применяли метод «горячего смешивания», соединяя сухую негашеную известь с пуццоланом и только после этого добавляя воду.
Химический состав и ключевые ингредиенты
Долгое время считалось, что римляне использовали гашеную известь (гидроксид кальция). Однако исследования группы ученых под руководством Адмира Масика из MIT показали, что в составе присутствуют характерные белые включения — известковые класты. Эти микроскопические фрагменты оксида кальция не являются следствием плохого перемешивания. Они возникают из-за того, что при контакте воды с негашеной известью происходит бурная химическая реакция с выделением тепла.
Состав материала включает:
-

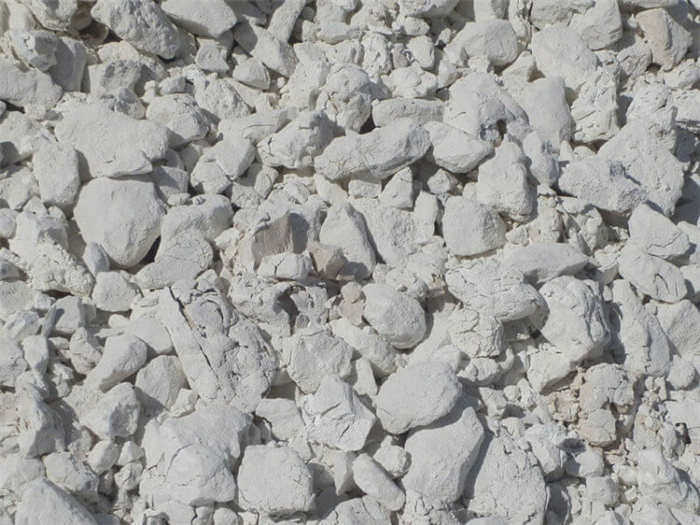

Вяжущее вещество: Негашеная известь (оксид кальция), которая обеспечивает высокую реакционную способность.
-
Пуццолановая добавка: Вулканический пепел, который добывали в районе города Поццуоли. Он богат кремниезом и глинозёмом.
-

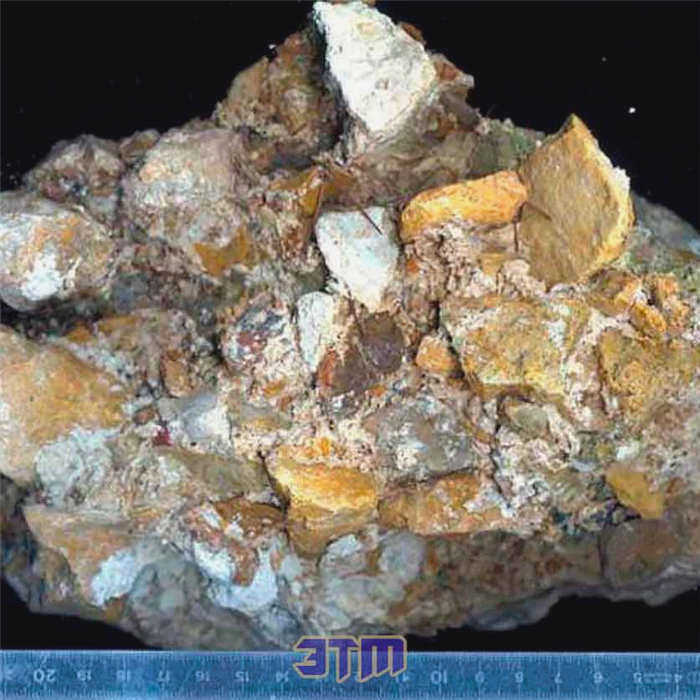

Наполнители: Крупные частицы туфа или обломки керамики (черепицы), которые создают каркас конструкции.
Взаимодействие этих компонентов запускает пуццолановую реакцию. Гидроксид кальция вступает в химический контакт с активными компонентами пепла, образуя прочные гидраты силиката кальция (C-S-H) и алюмината кальция (C-A-H). Эти соединения делают структуру камнистой и чрезвычайно стабильной.
Секрет самовосстановления: роль известковых кластов
Главная особенность римского состава заключается в способности бетона к «самолечению». В современных смесях на основе портландцемента все компоненты измельчаются в мелкий порошок, что исключает наличие крупных активных частиц. У римлян же метод горячего смешивания оставлял в массе маленькие, ярко-белые комочки извести.
Эти класты работают как резервуары активного кальция. Когда в конструкции со временем появляются микротрещины шириной до 0,6 миллиметра, через них проникает влага (например, дождевая вода). Вода растворяет частицы извести внутри трещины, создавая насыщенный кальцием раствор. При последующем испарении воды или контакте с углекислым газом этот раствор кристаллизуется в виде карбоната кальция (кальцита), буквально запечатывая повреждение. Этот процесс подтверждается наблюдениями в гробнице Цецилии Метеллы, где древние трещины заполнены природным кальцитом.
Поведение в морской среде

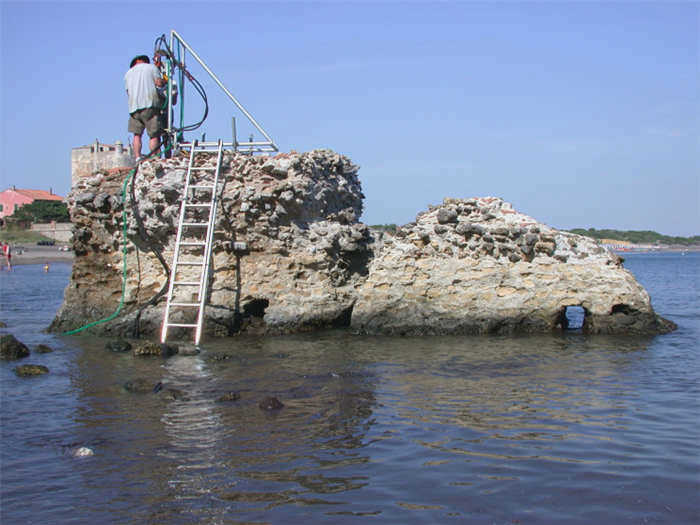

Римский бетон демонстрирует уникальные свойства при контакте с соленой водой, что делает его идеальным для строительства портов и волноломов. Если современный бетон разрушается от коррозии стальной арматуры под воздействием хлоридов, то римская смесь становится только крепче.
Процесс происходит благодаря открытому химическому обмену с морской водой. Соленая вода проникает в поры материала и стимулирует рост редких минералов:
-
Алюмотоберморит: Формирует переплетающиеся пластинчатые кристаллы, повышающие сопротивление разрушению.
-
Филлипсит: Этот цеолитный минерал заполняет пустоты и связывает щелочные элементы (натрий и калий), которые обычно вредят бетону.
Сравнение с современным портландцементом
Разница между материалами заключается не только в химии, но и в жизненном цикле конструкций. Современный цемент требует высокотемпературного обжига известняка (около 1482°C) для получения клинкера, который затем измельчается до состояния пыли. Это делает материал очень прочным на ранних этапах, но менее долговечным в агрессивных средах.
Срок службы сооружений из портландцемента составляет от 75 до 100 лет. Римские же акведуки и Пантеон стоят более двух тысячелетий. Основное ограничение римского бетона сегодня — его неспособность выдерживать колоссальные нагрузки сверхвысоких зданий, которые требует современная архитектура. Тем не менее, изучение его состава помогает ученым разрабатывать новые виды самовосстанавливающихся материалов для снижения выбросов CO2 при производстве цемента.
