Ремонт топки кирпичной печи без разборки: методы футеровки

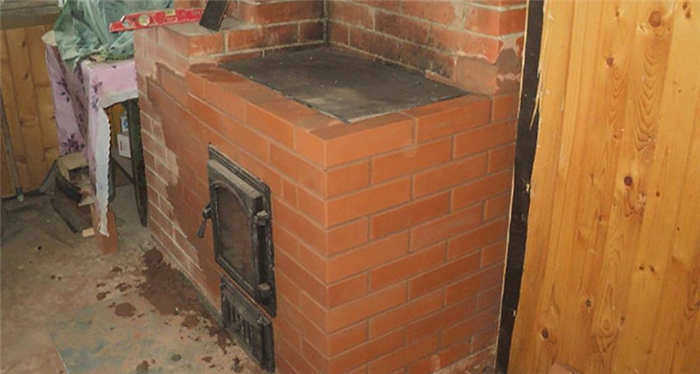

Локальный ремонт топки без полной переборки печи возможен при условии, что повреждения не затронули несущую кладку и основание конструкции. Основная стратегия заключается в футеровке (внутренней облицовке) изношенных стенок огнеупорным материалом или точечном восстановлении швов специальными составами. Если кирпич внутри топки начал крошиться, а стенка истончилась, наиболее эффективным методом является использование «лещадки» — тонких пластин шамотного кирпича, нарезанных вдоль, которые наклеиваются непосредственно на поврежденную поверхность.

Реставрация стенок топки и метод футеровки

Когда печка старая и её стенки в зоне горения потеряли толщину, не обязательно разбирать всё здание. Если красный кирпич выкрашивается, но держит нагрузку, его можно облицевать изнутри. Важно помнить техническую ошибку: нельзя заменять наружную часть топки шамотным кирпичом, оставляя внутреннюю стенку красной в одной перевязке. Из-за разного температурного расширения такая конструкция быстро даст трещины. Правильный подход подразумевает создание теплового зазора в 3–5 мм между новой футеровкой и старыми стенками.

Процесс восстановления стенок включает следующие шаги:

1. Очистите поверхность от сажи, пыли и обломков. Если есть глубокие ниши (до 3 см), их нужно заполнить огнеупорным раствором перед основной облицовкой.

2. Тщательно смочите кирпич водой из пульверизатора. Сухая пористая среда мгновенно вытянет влагу из смеси, что приведет к её отслоению. Не стоит пытаться использовать только жидкое стекло для закрепления — в условиях постоянного жара такие меры часто оказываются временными.

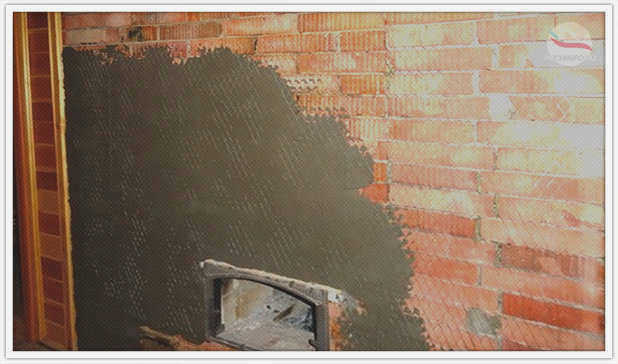

3. Наносите огнеупорную смесь (например, «Босснаб» или «Плитонит») за один прием.

4. Приклеивайте пластины-лещадки на раствор, заполняя пустоты между ними составом по мере наклеивания.

Такой метод позволяет восстановить геометрию топки без демонтажа всей печи и каминов. Если вы решите перекладывать часть кладки, всегда оставляйте зазоры для компенсации расширения материалов.

Заделка трещин и швов в кирпичной кладке

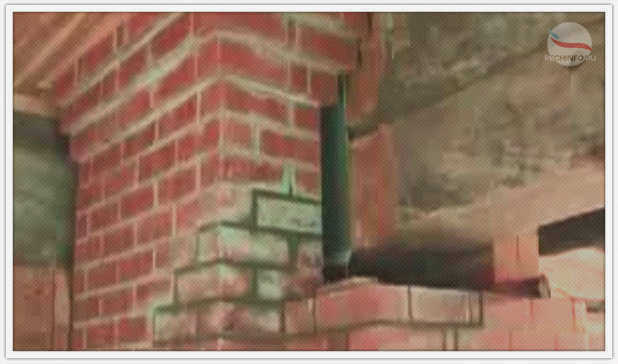

Трещины могут быть как поверхностными, так и сквозными, через которые выходит дым. Для работы со швами в топочной зоне лучше не использовать обычную глину с песком, если есть возможность купить специализированный состав. Например, «Мертель» сохраняет свои свойства при температурах до 1780 градусов.

Для качественной заделки выполните следующие действия:

• Углубите трещину на 2–3 см и расчистите её от мусора.

• Приготовьте раствор согласно инструкции, выдержите его около 20 минут для стабилизации, затем добавьте воды и перемешайте повторно.

• Втирайте состав в швы после предварительного смачивания поверхности водой.

Первый нагрев печи после таких работ должен быть максимально осторожным. Рекомендуется не разводить огонь раньше чем через 48 часов после завершения манипуляций, при этом температура пламени не должна превышать +300°C.

Проблемы с колосником и подом

Одна из самых частых поломок в деревенского дома — провал колосниковой решетки. Это происходит, когда выступы, на которых держится чугун, разрушаются под воздействием жара. Если кирпичи подового слоя сильно крошатся, ремонт требует внимания к деталям.

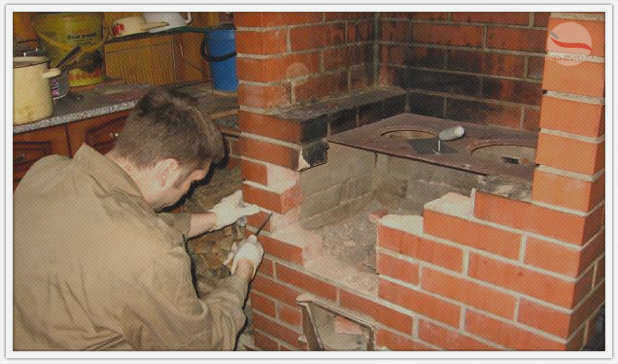

При замене решетки новую деталь нужно устанавливать с обязательным тепловым зазором 0,5 см. Эти пустоты нельзя заполнять жестким раствором; используйте песок или золу. Если же разрушен сам под (дно топки), поврежденные кирпичи удаляют и подбирают новые. В зависимости от исходной технологии, их можно уложить либо на слой песка, либо на жидкий печной раствор.

Работа с металлодеталями: дверцы и плиты

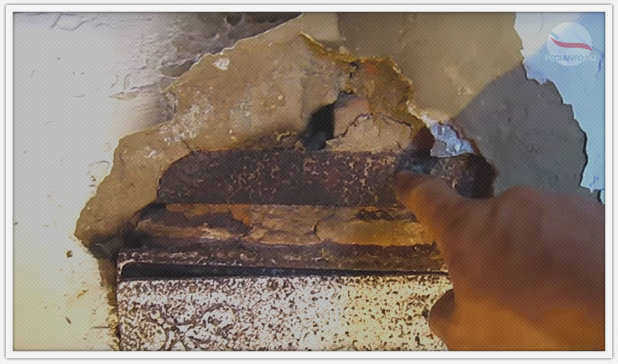

Механические нагрузки часто создают щели вокруг дверцы топки или варочных панелей. Это опасно из-за риска утечки угарного газа. Чтобы герметизировать рамку, сначала удалите старую обмазку и очистите металл. Прогрунтуйте место термостойким клеем, разбавленным водой в пропорции 1:1. Вокруг дверцы закрепите демпфер из асбестовой, керамической или базальтовой веревки (или войлока), а затем заполните оставшиеся пустоты ремонтным составом. Дайте конструкции высохнуть минимум 24 часа.

Технические причины разрушения кирпича

Понимание физики процесса помогает избежать повторных поломок. Современный кирпич часто содержит высокий процент кремнезема. При нагреве до 400 градусов и последующем охлаждении структура этого вещества меняется, что создает внутренние напряжения. Именно поэтому старый советский кирпич (марки М150) считается более надежным для печного дела, чем современные высокопрочные аналоги с повышенным содержанием кремнезема.

Если вы столкнулись с тем, что печь начала рассыпаться уже года назад или после недавнего ремонта, проверьте качество материалов. Использование красного кирпича непосредственно в зоне максимального жара без защиты — главная причина его быстрого износа. При ремонте части печи помните: связывать красный и шамотный кирпич в жесткую конструкцию нельзя.

Если ремонт топки печи требует слишком масштабных работ, возможно, стоит рассмотреть вариант постепенной переборки стенки по частям вместо попыток «замазать» глубокие разрушения глиной. Качественная футеровка изнутри — это единственный способ надежно защитить конструкцию от термического удара.
