Реле протока воды для насоса: схема и правила подключения

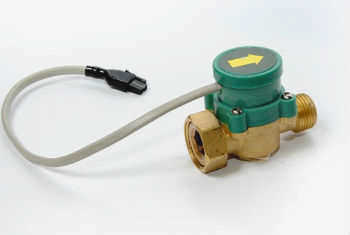

Для подключения реле протока к насосу необходимо вставить его два провода (обычно разъём JST-SM 2 pin) в разрыв фазного провода питания. Ноль (N) и заземление (PE) подключаются напрямую к насосу, минуя датчик. Полярность проводов самого реле значения не имеет.

Принцип работы: как устроено лепестковое реле

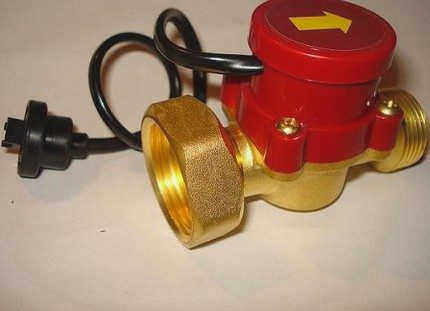

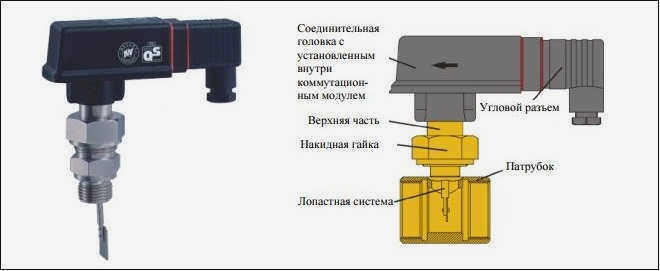

Самый популярный тип устройства для бытовых систем — лепестковое реле. Внутри латунного корпуса на оси с возвратной пружиной закреплена лопасть (лепесток). К этой лопасти прикреплён постоянный магнит, а снаружи корпуса находится геркон — герметичная стеклянная колба с контактами.

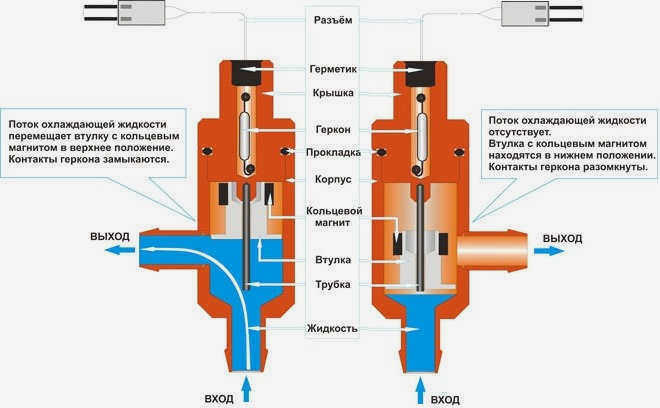

Работа устройства строится на механическом движении:

Когда в системе появляется поток воды, она давит на лопасть и отклоняет её.
Магнит, закреплённый на лопасти, приближается к геркону.
Контакты внутри геркона замыкаются, подавая электрический импульс на включение насоса.
Как только кран закрывают или вода в источнике заканчивается, пружина возвращает лопасть в исходное положение.
Магнит отходит от геркона, контакты размыкаются, и насос обесточивается.

Порог срабатывания обычно составляет от 1 до 7 л/мин. В нерегулируемых моделях этот параметр задан жёстко силой пружины, а в регулируемых его можно изменить с помощью винта на корпусе.

Схема подключения реле протока к насосу

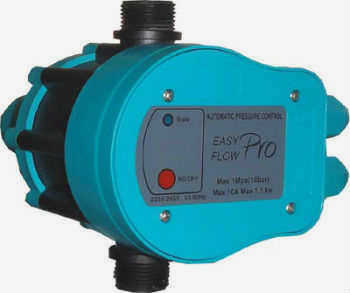

Реле протока работает как обычный выключатель. Оно управляет пуском и остановом: насос включается при открытии крана (появлении потока) и выключается при его прекращении. Это позволяет использовать устройство в простых системах полива или летнего водопровода без гидроаккумулятора и реле давления.

Прямое подключение (для маломощных насосов)

Если максимальный ток реле выше, чем рабочий ток вашего насоса, их можно соединить напрямую. Для расчета используйте формулу: I = P U, где P — мощность в Ваттах, а U — напряжение 220 В. Например, при мощности 800 Вт ток составит 3,6 А. Реле с пределом 6 А выдержит такую нагрузку.

Схема выглядит так: Автоматический выключатель первый провод реле геркон второй провод реле фаза насоса. При этом ноль и заземление идут к насосу напрямую от сети.

Подключение через контактор (для мощных агрегатов)

Если мощность насоса превышает допустимую для реле (например, выше 1320 Вт при токе 6 А), подключать его напрямую нельзя — геркон быстро сгорит. В этом случае реле управляет лишь катушкой промежуточного контактора.

Схема подключения через контактор: Автомат провода реле катушка контактора. Силовые же контакты самого контактора уже коммутируют фазу и ноль, идущие непосредственно к мощному насосу. Ток катушки очень мал (около 0,05–0,1 А), поэтому реле отработает надёжно.

Выбор параметров и монтаж

При подборе устройства ориентируйтесь на четыре ключевых показателя:

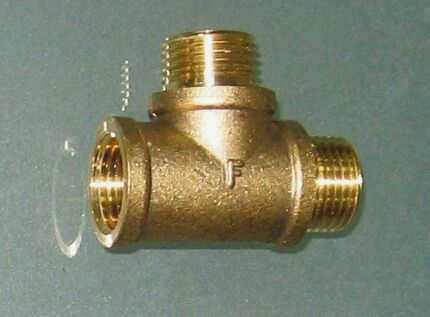

Резьба: должна соответствовать диаметру вашей трубы (DN). Для стандартной разводки DN 25 подходит резьба G 1", для DN 20 — G 3/4". Избегайте лишних переходников, так как каждое соединение — это риск утечки.
Максимальный ток: должен быть больше рабочего тока насоса.
Рабочее давление: должно быть не ниже давления в вашей системе (типичные значения 8–16 бар).
Температура жидкости: учитывайте, будет ли это холодная вода или горячая (ГВС), так как предел может варьироваться от 60 до 120 °C.

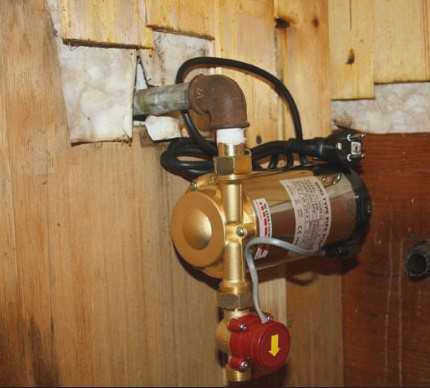

Монтаж реле лучше выполнять на горизонтальных участках трубопровода. Важно, чтобы мембрана находилась в устойчивом положении. Перед вкручиванием уплотните резьбу льном с пастой или ФУМ-лентой (4–5 слоёв), наматывая её по часовой стрелке. Не перетягивайте латунный корпус ключом, чтобы не повредить резьбу.

Важный нюанс: почему насос может не включиться?

Частая ошибка при проектировании — надежда на то, что реле само запустит систему «с нуля». Если в трубах нет воды и давления (система полностью обезвожена), то при открытии крана поток не возникнет. Нет потока лопасть не отклонилась геркон не замкнулся насос стоит.

Чтобы этого избежать, используйте один из методов:

Установите маленький расширительный бачок (2–5 л) на напорной линии; он создаст начальный поток при открытии крана.
Обеспечьте наличие остаточного давления в трубах.
Используйте гравитационный напор, если источник воды выше насоса.

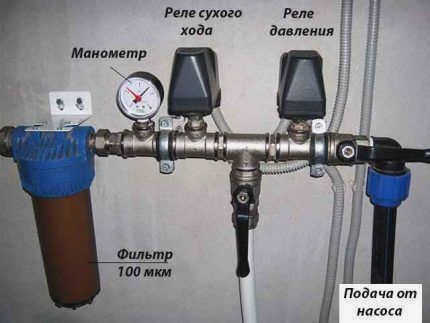

Реле протока не защищает от гидроударов и не регулирует давление. Для полноценной автоматизации станций его часто ставят в паре с реле давления и гидроаккумулятором: реле давления отвечает за циклы работы по давлению, а реле протока выступает дополнительным страхующим звеном на случай сухого хода.
