Неисправности реле давления воды для насоса: причины и виды

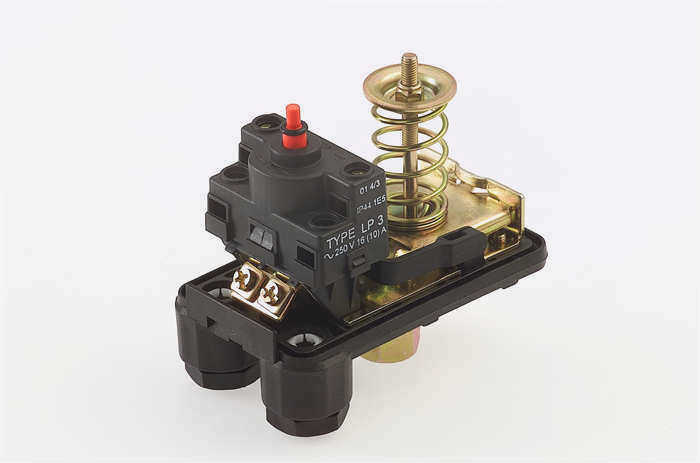

Если ваш насос перестал выключаться или начал работать рывками, основной причиной часто становится неисправность реле давления. Реле (например, популярные модели типа РДМ-5) управляет двигателем: оно замыкает контакты при падении давления до уровня P_пуск и размыкает их при достижении P_стоп. Когда этот механизм дает сбой, система либо работает непрерывно, изнашивая обмотки статора, либо включается слишком часто, что ведет к перегреву двигателя.

Классификация неисправностей реле давления

Проблемы с автоматикой можно разделить на три группы: механические, электрические и гидравлические. Понимание типа поломки помогает не менять исправное оборудование зря.

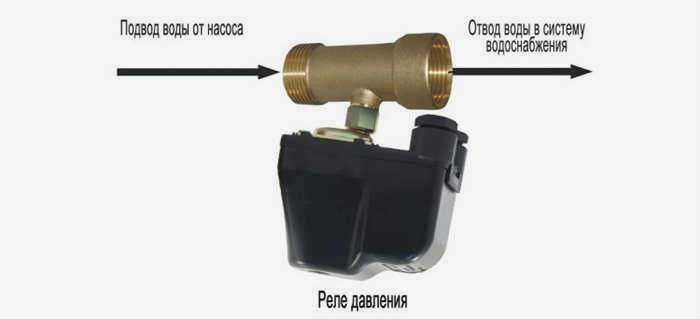

Механические неисправности Сюда относятся физический износ деталей или производственный брак. Часто мембрана внутри реле «дубеет» со временем, теряя эластичность. Если отверстие штуцера, через который вода давит на мембрану, забивается ржавчиной или грязью, механизмы перестают реагировать на изменение давления в системе.

Электрические неисправности Самая распространенная причина — подгорание контактов. При больших токах нагрузки пластины могут «прилипнуть» в замкнутом положении, и реле просто не сможет разорвать цепь. Также возможен разрыв или окисление проводов. В условиях высокой влажности на медных контактах образуется слой закиси меди (Cu2O), а при наличии углекислого газа и воды — карбонат меди, который выглядит как сине-зеленый налет.

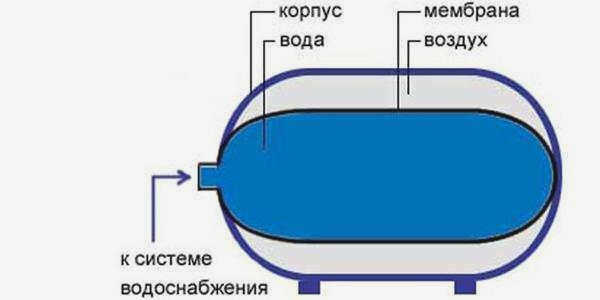

Гидравлические неисправности Они связаны с внешними факторами: засорами в фильтрах, подсосом воздуха во всасывающей магистрали или разрывом мембраны в гидроаккумуляторе. Если из ниппеля бака вместо воздуха идет вода — груша порвана, и реле не сможет корректно работать из-за отсутствия воздушной подушки.

Диагностика по симптомам: что делать владельцу

Чтобы определить, виновато ли именно реле или проблема в гидравлике, используйте метод проверки по показаниям манометра.

1. Насос не выключается при закрытых кранах. Посмотрите на манометр. Если давление уже превысило установленный порог P_стоп, но мотор продолжает работать — проблема в реле (залипли контакты или заклинил механизм). Если же манометр показывает низкое давление, значит, насос не может его набрать из-за утечки, засора фильтра или износа рабочего колеса.

2. Насос включается каждые 20 секунд (частые пуски). Это верный признак того, что в гидроаккумуляторе слишком мало воздуха либо мембрана повреждена. Реле исправно, но ему не хватает «запаса» давления в баке для стабилизации системы.

3. Давление не растет или растет крайне медленно. Проверьте систему на предмет подсоса воздуха через неплотные фитинги и проверьте обратный клапан — если он пропускает, вода уходит обратно в скважину.

Техническая настройка: как вернуть стабильность работы

Настройка реле требует точности. Прежде чем крутить винты на самом реле, обязательно проверьте давление воздуха в гидроаккумуляторе при полностью пустой системе (без воды).

Давление воздуха в баке должно быть на 0,2–0,3 бар ниже давления включения насоса. Например, если вы хотите, чтобы насос запускался при 1,5 бар, накачайте в бак 1,2–1,3 бар.

Регулировка пружин реле

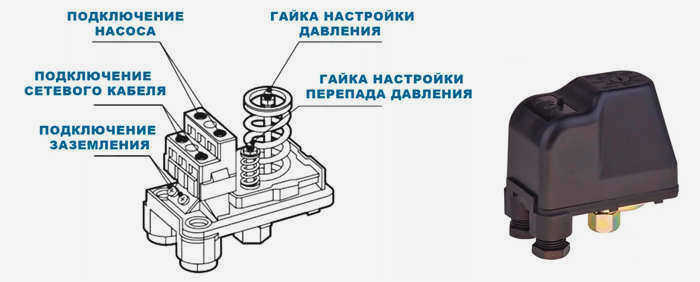

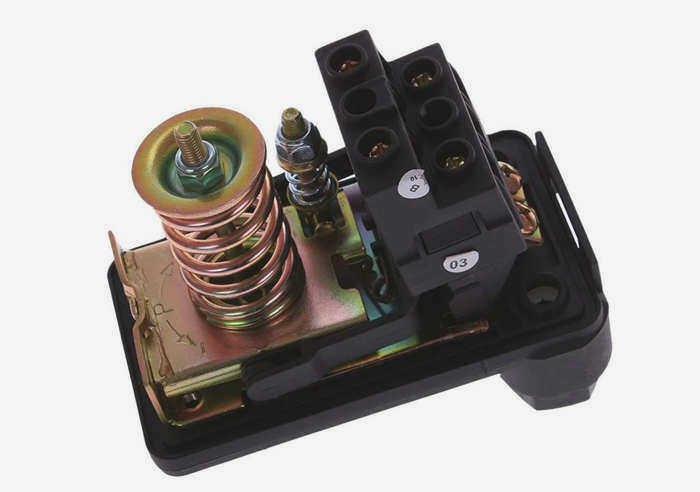

Внутри корпуса реле находятся две регулировочные пружины: большая и малая. Каждая отвечает за свой параметр.

• Большая пружина (основная настройка). Она определяет пороги включения (P_пуск) и выключения (P_стоп) одновременно, сохраняя заводской разрыв между ними. Если вы вращаете гайку большой пружины по часовой стрелке, оба значения растут. Один полный оборот изменяет давление примерно на 0,6–0,8 бар. Делайте это постепенно, не более чем на два-три оборота за один подход.

• Малая пружина (дифференциал). Она регулирует разницу между верхним и нижним порогами давления. Изменение натяжения малой пружины влияет только на давление выключения. Оптимальный дифференциал для бытовых систем составляет от 1,0 до 1,5 бар. Если этот диапазон слишком мал, насос будет включаться слишком часто.

Действие	Регулировочный элемент	Результат
Увеличение обоих порогов	Большая пружина (по часовой)	+0,6...0,8 бар за оборот
Уменьшение обоих порогов	Большая пружина (против часовой)	-0,6...0,8 бар за оборот
Корректировка разрыва давления	Малая пружина	Изменение только Pстоп

Если после очистки контактов мелкой наждачной бумагой и настройки воздуха в баке симптомы не исчезли, а внутри корпуса реле видна влага или следы коррозии — устройство подлежит полной замене. Электронные реле давления восстановить самостоятельно крайне сложно, их эффективнее заменить на новые.
