Как сделать рейсмус своими руками из электрорубанка

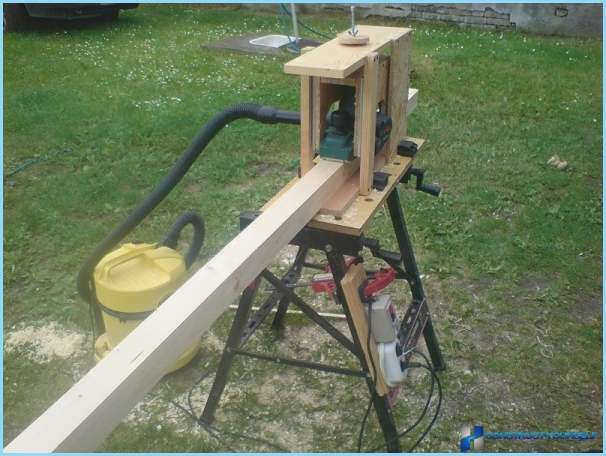

Для создания самодельного рейсмуса из электрорубанка необходимо собрать конструкцию, состоящую из станины (основания), подвижной платформы с инструментом, системы регулировки высоты и направляющих. Основная задача устройства — обеспечить строгание заготовки строго параллельно ножам для получения однородной толщины по всей поверхности.

Устройство самодельного рейсмуса

Проектирование станка требует понимания его ключевых узлов. В отличие от простого закрепления рубанка на подставке, полноценный рейсмус должен обладать механизмами управления движением древесины и точностью позиционирования ножей.

Стандартная схема включает следующие элементы:

• Рабочий горизонтальный стол, по которому перемещается заготовка.

• Обрабатывающий вал (сам электрорубанок).

• Прижимные валики или система подачи для движения материала в зону резания.

• Механизм регулировки высоты платформы с помощью шпилек и вороток.

• Предохранительное устройство, которое не дает заготовке вылететь назад при подаче.

Самодельные конструкции идеально подходят для работы с мелкими деталями или элементами моделей. Однако стоит учитывать ограничения: пропустить через такой станок длинную доску (например, 2 метра) будет крайне тяжело физически. Для обработки мелких деталей точность может достигать высокой степени, но при работе с крупными пиломатериалами потребуются дополнительные усилия и устойчивость базы.

Материалы и инструменты для сборки

Выбор материалов зависит от выбранного типа конструкции: настольный мини-рейсмус или стационарный агрегат на фанерном основании.

Для базового варианта (на основе фанеры) понадобятся:

1. Электрорубанок, желательно необслуживаемый.

2. Листы фанеры толщиной от 10 до 15 мм для основания и подставок.

3. Деревянные бруски для изготовления направляющих.

4. Резьбовые шпильки, винты с крупной резьбой и гайки.

5. Металлические уголки или полосы (шириной около 40 мм) для усиления конструкции.

6. Шестерни и велосипедная цепь (если планируется механическая подача).

Инструментарий включает электролобзик с пилкой по дереву, дрель с металлическими сверлами (диаметром 3 и 4 мм), шуруповерт, отвертки, гаечные ключи, угольник и измерительную ленту. Если конструкция предполагает использование металлических деталей, потребуется сварочный аппарат.

Пошаговая инструкция по изготовлению

Шаг 1: Подготовка основания и платформы

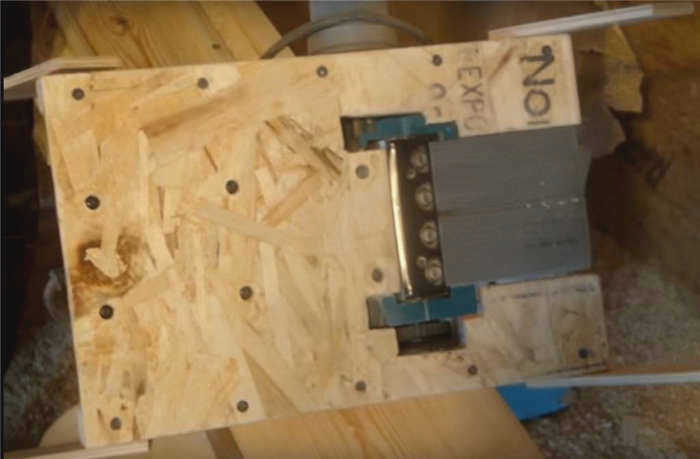

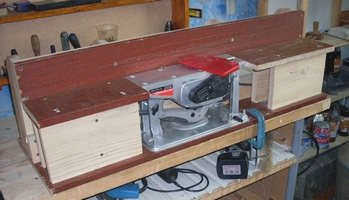

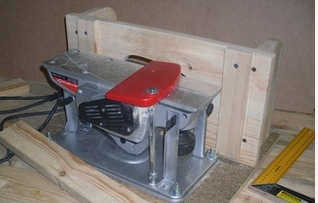

Изготовление начинается с создания станины. Возьмите лист фанеры размером примерно 400х500 мм и толщиной не менее 10–15 мм. Это будет рабочее поле станка.

Затем необходимо подготовить платформу, на которой закрепится электрорубанок. Обведите контур инструмента на куске фанеры той же толщины. С помощью лобзика вырежьте центральное отверстие точно по форме корпуса рубанка. Это позволит инструменту «сесть» в платформу максимально плотно и надежно.

Шаг 2: Монтаж системы регулировки

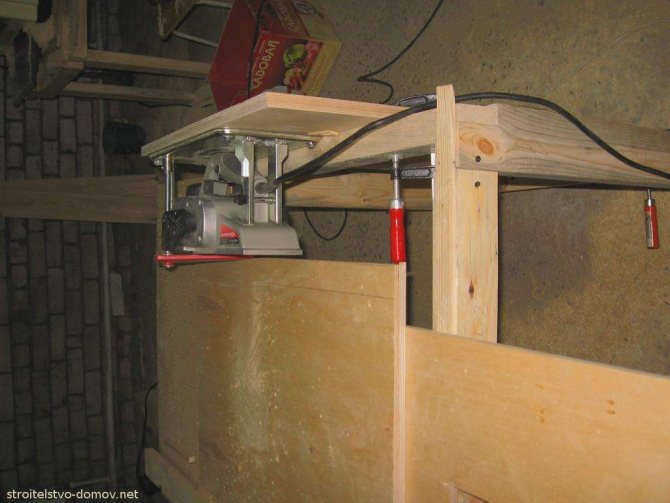

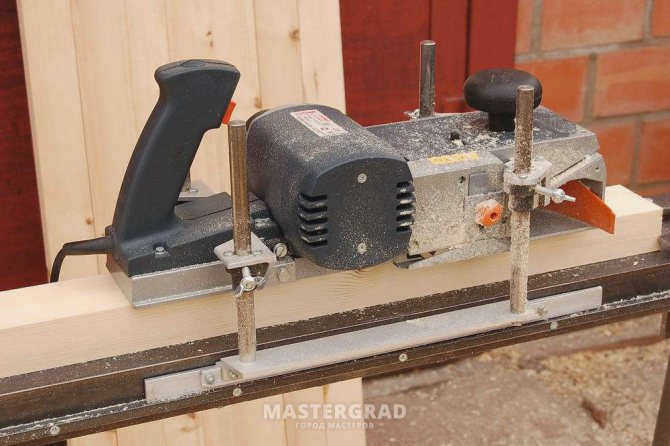

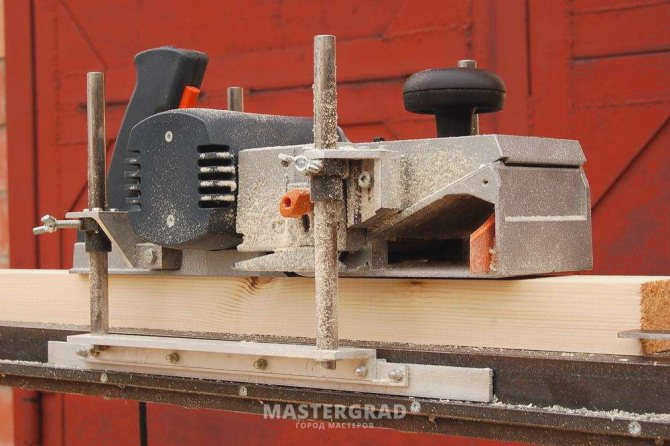

Для управления высотой резания используются шпильки. В четырех углах основания (станины) монтируются винты с крупной резьбой или специальные шпильки. При установке платформы на эти винты вы сможете поднимать или опускать рабочий блок, тем самым меняя толщину снимаемого слоя.

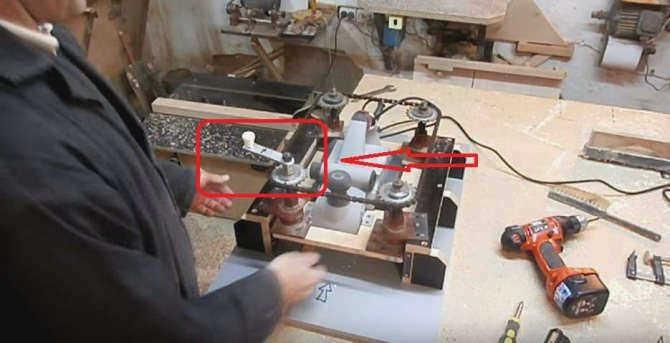

Для повышения удобства регулировки рекомендуется установить рукоятку управления платформой. Чтобы механизм работал плавно, в верхней части крышки корпуса рубанка можно использовать роликовый подшипник. Если вы используете систему со шпильками, к ним прикручиваются воротки для вращения.

Шаг 3: Установка направляющих и упоров

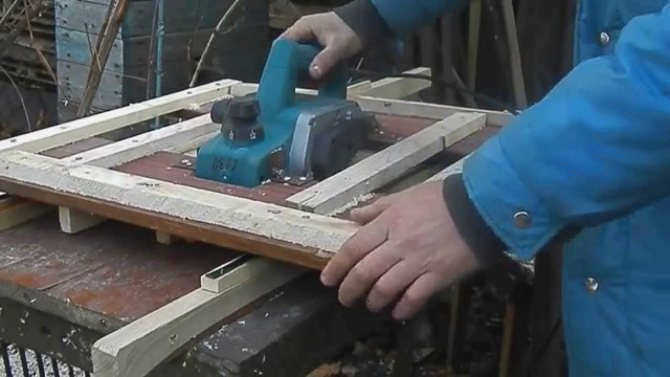

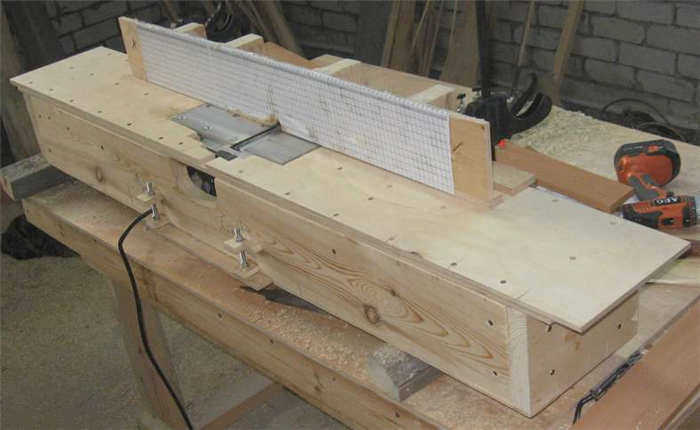

Направляющие крайне важны для параллельного движения заготовки. Их можно сделать из деревянных брусков. Важный нюанс: длина направляющих должна быть больше длины основания станка. Это гарантирует, что длинная заготовка будет идти ровно по вектору ножей, не создавая перекосов.

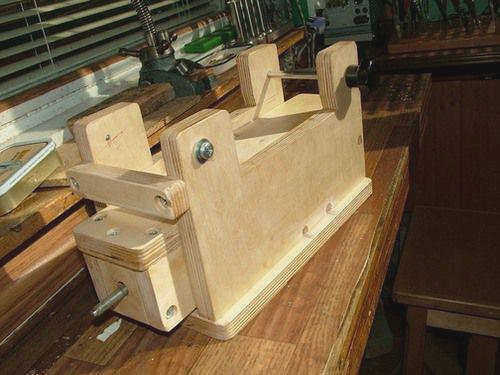

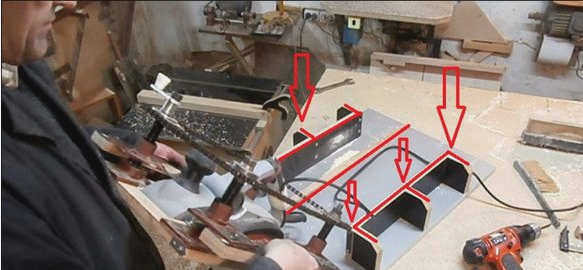

При сборке мини-рейсмуса с металлическими элементами можно использовать уголки по краям фанеры. К ним крепятся полосы металла с отверстиями, которые служат опорами. Расстояние между направляющими должно соответствовать ширине ножа вашего рубанка.

Шаг 4: Сборка механизма подачи и безопасности

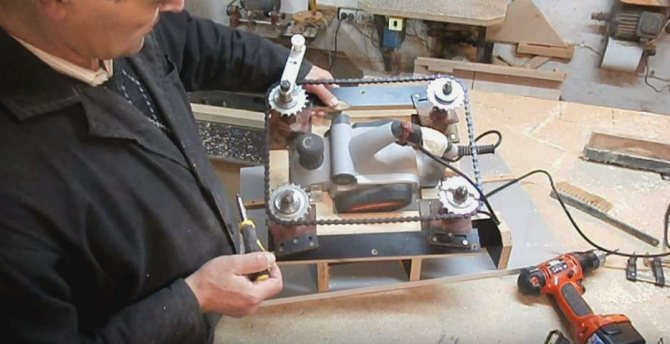

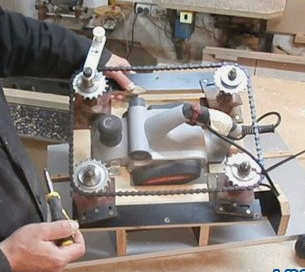

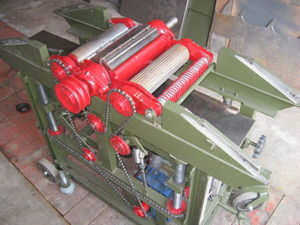

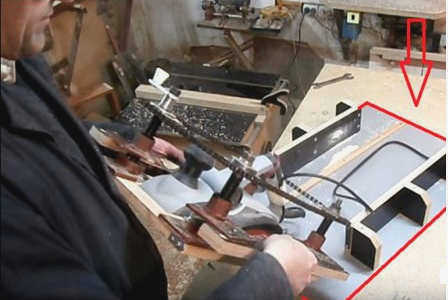

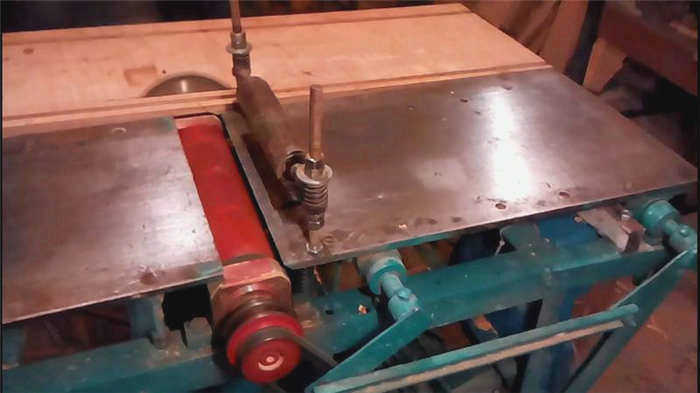

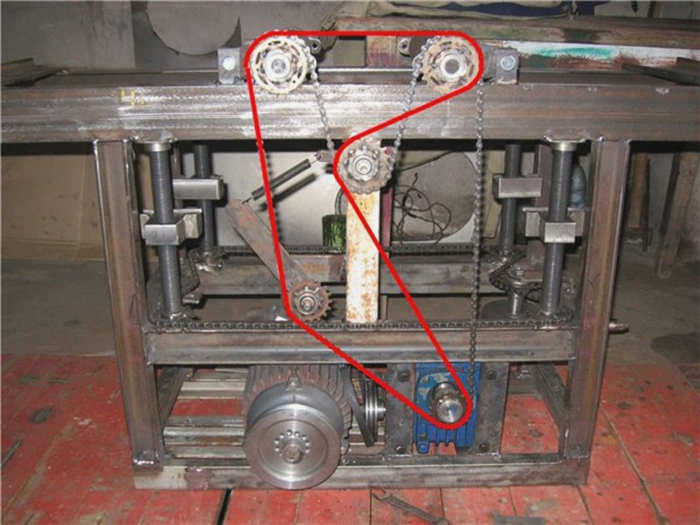

Чтобы заготовка не возвращалась назад, на торце платформы устанавливают возвратные пружины или специальные прижимные валики. В некоторых модификациях используют цепной привод с шестернями для автоматизации процесса.

При монтаже электропроводки продумайте путь кабеля так, чтобы он не попал под движущуюся заготовку и не был поврежден острыми краями древесины.

Настройка точности и проверка работы

После завершения сборки станок требует калибровки. Установите измерительную планку со шкалой и указателем, чтобы визуально контролировать глубину прохода. Штифт (опора), с помощью которого регулируется высота инструмента, лучше располагать не в центре корпуса, а на полпути между передней и задней рукоятками — это обеспечит более стабильную работу и безопасность.

При первой проверке убедитесь, что нижняя плоскость станка обеспечивает движение заготовки строго параллельно ножам. Если вы работаете с длинными деталями (от 20 см) на упрощенном станке, можно использовать проставку из фанеры в качестве упора, чтобы деталь не смещалась под нагрузкой.

Всегда проводите чистку и смазку рабочих деталей электрорубанка после окончания сессии. Инерция вращения барабана может сохраняться около 6 секунд после выключения питания, поэтому не кладите инструмент на верстак сразу — используйте специальную подставку с пазом шириной 8 см и глубиной 0,6 см для безопасного охлаждения.
