В чем измеряется реактивная мощность: единицы измерения

Реактивная мощность измеряется в вар (вольт-амперах реактивных), международное обозначение — var. В более крупных масштабах, например при расчетах промышленных систем или трансформаторов, используют киловар (кВар) и мегавар (МВар).

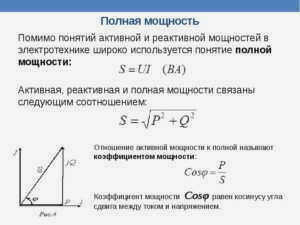

Для понимания всей картины в электротехнике важно различать три вида мощности. Они связаны между собой геометрически через так называемый треугольник мощностей. Если вы представите прямоугольный треугольник, то его катеты будут составлять активную и реактивную мощности, а гипотенуза будет являться полной (кажущейся) мощностью.

Основные виды мощности и их единицы измерения

В цепях переменного тока энергия распределяется нелинейно из-за фазового сдвига между напряжением и током. Это разделение критически важно для инженеров при подборе сечения кабелей и номиналов трансформаторов.

Тип мощности	Обозначение	Единица измерения (СИ/практика)	Физический смысл
Активная	P	Ватт (Вт, кВт, МВт)	Полезная работа (тепло, свет, движение)
Реактивная	Q	Вар (вар, кВар, МВар)	Энергия колебаний в магнитных/электрических полях
Полная	S	Вольт-ампер (ВА, кВА, МВА)	Общая нагрузка на сеть (произведение U и I)

Активная мощность (P)

Это та часть энергии, которая необратимо превращается в полезный результат. Когда вы включаете электрочайник или лампу накаливания, вся энергия идет на нагрев или свечение. Она всегда положительна. В однофазной сети рассчитывается как P = U · I · cosφ.

Реактивная мощность (Q)

Она не совершает полезной работы в привычном понимании. Вместо этого она постоянно «путешествует» от источника к нагрузке и обратно, создавая электромагнитные поля. Без неё не смогли бы работать электродвигатели или трансформаторы, так как им нужно магнитное поле для функционирования.

При индуктивной нагрузке (двигатели, катушки) ток отстает от напряжения, и Q > 0.
При емкостной нагрузке (конденсаторы) ток опережает напряжение, и Q < 0.

Полная мощность (S)

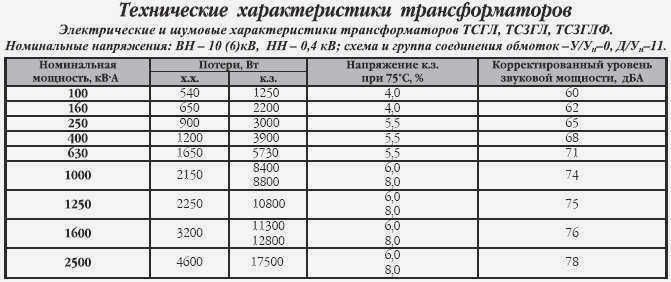

Это суммарный показатель. Именно по значению S выбирают оборудование: трансформаторы, генераторы и пропускную способность линий электропередачи. Она рассчитывается как S = U · I.

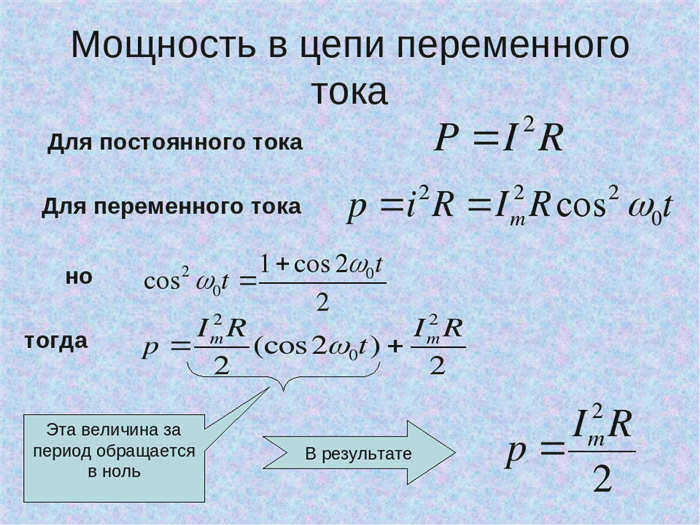

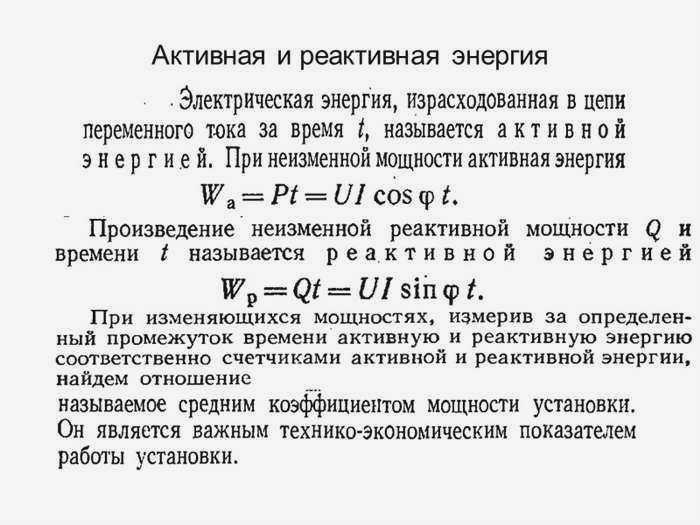

Математический аппарат и расчеты

Для точного проектирования электроустановок используются формулы, учитывающие характер нагрузки. В однофазных сетях (220 В) они выглядят стандартно:

Активная: P = U · I · cosφ
Реактивная: Q = U · I · sinφ
Полная: S = U · I

Связь между ними описывается теоремой Пифагора: S² = P² + Q².

Если вы работаете с трехфазными системами (стандарт для промышленности, например, сети 380 В или 6/10 кВ), формулы необходимо корректировать. Для симметричной трехфазной системы используются линейные значения:

P = √(3) · U_л · I_л · cosφ
Q = √(3) · U_л · I_л · sinφ
S = √(3) · U_л · I_л

Здесь U_л и I_л — это линейное напряжение и ток. Коэффициент √(3) (примерно 1,73) учитывает специфику фазного сдвига в трехфазной системе.

Классификация нагрузок по характеру воздействия

Понимание того, как прибор влияет на сеть, помогает избежать штрафов от энергоснабжающих организаций и перегрева проводов. Все нагрузки делятся на три типа:

Активные. ТЭНы, утюги, лампы накаливания. У них cosφ близок к 1, реактивная мощность практически отсутствует.
Индуктивные. Асинхронные двигатели, трансформаторы, дроссели. Они создают «лишнюю» положительную реактивную мощность, заставляя ток отставать от напряжения.
Емкостные. Конденсаторные установки и блоки питания некоторых электронных устройств. Они генерируют отрицательную реактивную мощность, заставляя ток опережать напряжение.

Коэффициент мощности (cosφ) и компенсация

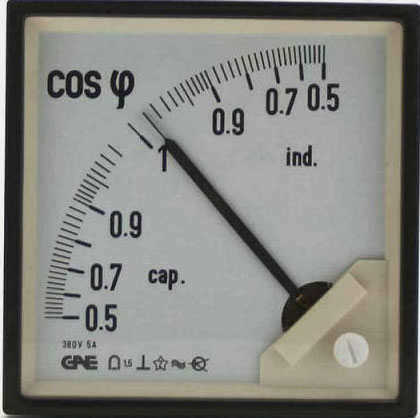

Коэффициент мощности (Power Factor) показывает, насколько эффективно используется сеть. Если cosφ низкий (например, 0,7), это значит, что в проводах циркулирует много бесполезного реактивного тока. Это увеличивает потери на нагрев кабелей и снижает возможности сети.

Чтобы исправить ситуацию, применяют компенсацию реактивной мощности. Для индуктивных нагрузок (заводов с множеством станков) параллельно подключают конденсаторные установки. Они «отдают» ту энергию, которую двигатели забирают у сети, тем самым разгружая линию. Правильная настройка системы может снизить платежи за электроэнергию на 12–50%.

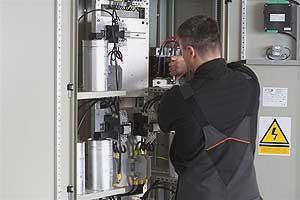

Инженеры из крупных компаний часто используют автоматические системы управления (УКРМ), которые в реальном времени следят за фазовым сдвигом и подключают нужные ступени конденсаторов. Это позволяет поддерживать cosφ в идеальном диапазоне 0,93–0,98.
