Разработка грунта: онлайн-калькулятор и правила расчета

Для точного расчета разработки грунта необходимо учитывать не только геометрический объем ямы, но и тип почвы, а также коэффициент разрыхления. Объем вынутого (рыхлого) грунта всегда больше объема выемки: например, при работе с глиной он увеличивается в 1,24–1,3 раза, а для песка этот показатель составляет 1,1–1,15. Это критически важно для планирования логистики и заказа самосвалов.

Типы земляных работ и геометрия выемки

При планировании работ важно разделять траншеи и котлованы. Траншея — это узкая и длинная выемка под коммуникации или ленточный фундамент. Котлован представляет собой массивное углубление для капитальных оснований зданий.

Расчет траншей

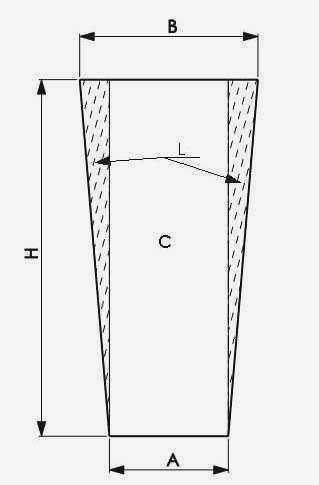

Объем траншеи зависит от формы её поперечного сечения. Если стенки вертикальные, объем считается просто: длина умножается на ширину дна и глубину (V = L × b × H). Однако чаще всего применяют трапециевидное сечение с откосами. В этом случае сначала вычисляется средняя ширина: она равна сумме ширины верха и низа, деленной на два. Полученная величина умножается на глубину и длину трассы.

Если глубина траншеи меняется (например, из-за рельефа), расчет усложняется. Нужно вычислить площадь поперечника в начале (S_1) и в конце (S_2), найти их среднее значение и умножить на общую длину.

Расчет котлованов

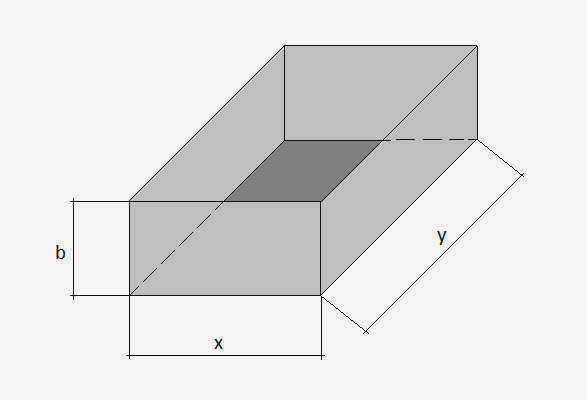

Для прямоугольных котлованов с вертикальными стенками используется формула V = L × W × H. Если же грунт требует создания откосов для предотвращения обвала, котлован превращается в усеченную пирамиду.

Объем такой фигуры рассчитывается по формуле: V = H/3 × (S_1 + S_2 + √(S_1 × S_2)), где S_1 — площадь дна, а S_2 — площадь верха.

Для круглых выемок (колодцы, септики) применяется формула объема усеченного конуса. Она учитывает радиусы верхнего и нижнего кругов через высоту.

Влияние типа грунта на параметры откосов

Согласно СНиП 12-04-2002, копать без откосов разрешено только в связных грунтах (глина, суглинок) на глубину до 1,5 м. При превышении этой отметки или работе с сыпучими материалами наличие уклона стен становится обязательным требованием безопасности.

Крутизна откоса (отношение высоты к заложению) напрямую зависит от того, что вы копаете:

• Глина: при глубине до 1,5 м можно делать вертикальные стенки (1:0). На глубине 3 метра коэффициент составит 1:0,25, а на 5 метрах — 1:0,5.

• Суглинок: для небольших глубин допустим коэффициент 1:0. При увеличении глубины до 3 метров уклон должен быть не менее 1:0,5.

• Песок и супесь: здесь откосы нужны сразу. Для песка при глубине до 1,5 м закладывают наклон 1:0,5, а при более глубоких работах — 1:1 или даже 1:1,25.

• Насыпной грунт: самый нестабильный тип. Здесь требуются широкие откосы, начиная от 1:0,67 на малых глубинах до 1:1,5 при работе на пятиметровых участках.

Логистика и вывоз вынутого грунта

Главная ошибка начинающих строителей — заказ транспорта по чистому геометрическому объему. Земля в естественном состоянии плотная, но после разработки она насыщается воздухом и увеличивается в объеме.

Чтобы понять, сколько рейсов самосвала нужно заказать, используйте коэффициент разрыхления (K_p):

1. Песок: 1,1–1,15.

2. Суглинок: 1,2–1,27.

3. Глина: 1,24–1,3.

Пример расчета: если объем вашего котлована составляет 200 м³, а вы работаете в глине (K_p = 1,25), то фактический объем грунта для вывоза составит 250 м³. Если использовать самосвал КамАЗ 6520 грузоподъемностью 12 м³, вам потребуется около 21 рейса.

Обратная засыпка и полезные советы

При устройстве коммуникаций важно учитывать объем обратной засыпки. Он рассчитывается как разница между объемом выемки и объемом монтируемых объектов (труб или бетонных блоков). Не забывайте, что при засыпке грунт также будет уплотняться.

Перед началом работ проведите разметку территории. Для ровного участка используйте колья и ярко окрашенную бечевку. Если рельеф сложный, вбивайте столбы чуть дальше от будущей траншеи и натягивайте шнуры по горизонтальным доскам.

Верхний плодородный слой почвы лучше не вывозить сразу. Его можно использовать для последующего ландшафтного дизайна или обустройства сада. Бесплодный грунт, напротив, целесообразно отправить на вывоз или использовать в качестве основания под фундамент.
