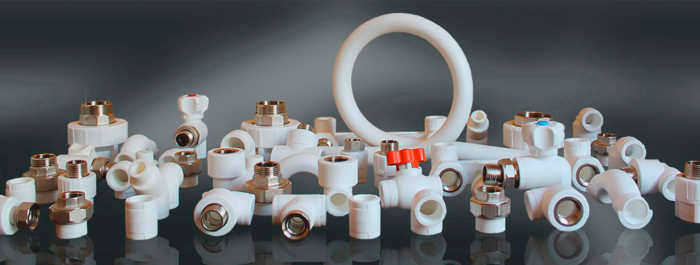

Размеры полипропиленовых труб для водоснабжения и расчеты

Полипропиленовые трубы маркируются по наружному диаметру, а не по внутреннему, что является ключевым отличием от стальных аналогов. Для проектирования систем водоснабжения и отопления стандартный ряд внешних диаметров составляет 16, 20, 25, 32, 40, 50, 63, 75, 90, 110, 160 мм. Чтобы определить реальную пропускную способность (внутренний диаметр), необходимо вычесть две толщины стенки из внешнего размера: D_вн = D_нар - (2 × S).

Технические параметры и расчетные коэффициенты

При выборе труб для водопровода недостаточно знать только миллиметры. Инженеры опираются на три взаимосвязанных параметра: PN, SDR и толщину стенки.

Давление (PN)

Параметр PN указывает номинальное рабочее давление в барах при температуре воды 20°C. Чем выше это число, тем больше нагрузку выдержит изделие. Основные классы давления включают:

PN10 (до 10 бар): подходит для холодного водоснабжения и систем теплого пола (при температуре до +45°C).
PN16 (до 16 бар): универсальный вариант для холодной и горячей воды.
PN20 (до 20 бар): стандарт для горячего водоснабжения и отопления.
PN25 (до 25 бар): армированные трубы для высокотемпературных систем до +95°C.

Важно учитывать, что при нагреве прочность падает. Например, если труба PN20 работает с водой при +70°C, её допустимое давление снижается примерно до 6,5 бар.

Коэффициент SDR

SDR (Standard Dimension Ratio) — это отношение внешнего диаметра трубы к толщине её стенки. Этот индекс напрямую определяет механическую прочность. Чем меньше значение SDR, тем толще стенка и выше несущая способность. Существует математическая связь между коэффициентами S (напряжение в стенке) и SDR: SDR = 2S + 1. Для большинства высоконапорных труб класса PN20–PN25 индекс SDR не превышает 7,4.

Таблицы типоразмеров по классам давления

Ниже приведены расчетные данные для наиболее популярных моделей. Эти цифры помогают понять, как меняется пропускная способность при выборе более прочной трубы.

Таблица 1. Трубы PN10 (холодное водоснабжение)

Наружный диаметр, мм	Толщина стенки, мм	Внутренний диаметр, мм
20	1,9	16,2
25	2,3	20,4
32	3,0	26,0
40	3,7	32,6
50	4,6	40,8

Таблица 2. Трубы PN16 (универсальные)

Наружный диаметр, мм	Толщина стенки, мм	Внутренний диаметр, мм
20	2,8	14,4
25	3,5	18,0
32	4,4	23,2
40	5,5	29,0
50	6,9	36,2

Таблица 3. Трубы PN20 (горячее водоснабжение)

Наружный диаметр, мм	Толщина стенки, мм	Внутренний диаметр, мм
20	3,4	13,2
25	4,2	16,6
32	5,4	21,2
40	6,7	26,6
50	8,3	33,4

Как подобрать диаметр под конкретные задачи

Выбор размера зависит от того, где будет проложен трубопровод. Ошибка в расчетах ведет либо к потере напора из-за слишком узкого сечения, либо к неоправданным затратам на избыточно мощные трубы.

Расчет гидравлического расхода

Если требуется точность, используйте формулу расчета внутреннего диаметра: D = √(4Q / (π × V)), где Q — объемный расход воды (м³/с), а V — скорость потока (обычно 0,7–1,5 м/с для водопровода). Если вы планируете систему с высокой скоростью воды, диаметр должен быть больше.

Армирование и линейное расширение

Один из главных недостатков чистого полипропилена — высокая тепловая деформация. При нагреве труба может удлиняться на 15 мм на каждый метр длины. Чтобы избежать «гуляния» труб в стенах, используют армированные модели (PN25).

Армирование бывает двух типов:

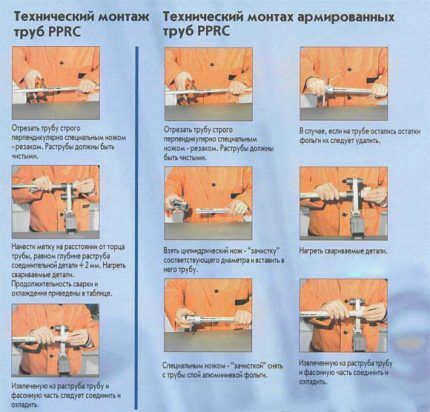

Алюминиевое: внутри стенки находится лист металла. При сварке алюминиевый слой (если он снаружи) нужно зачищать. Это решение эффективно снижает расширение.
Стекловолоконное: композитный материал, где волокна вплавлены в структуру. Такую трубу не нужно зачищать перед монтажом.

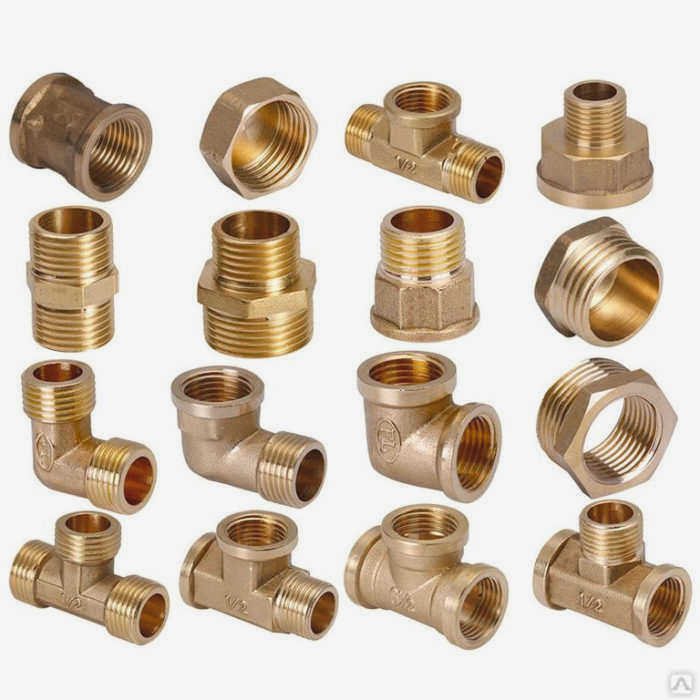

Соответствие стальным и полипропиленовым трубам

При замене металлического водопровода на пластиковый нельзя просто брать трубы с тем же номиналом Ду (условный проход). Сталь считается по внутреннему диаметру, а ПП — по внешнему. Для корректного перехода используйте эту схему:

Стальная труба Ду 15 Полипропиленовая 20 мм.
Стальная труба Ду 20 Полипропиленовая 25 мм.
Стальная труба Ду 25 Полипропиленовая 32 мм.

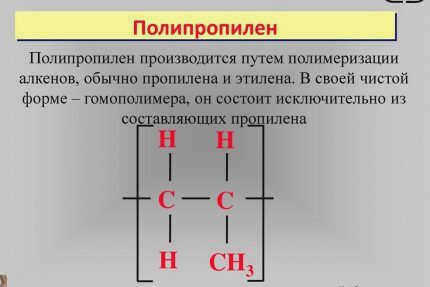

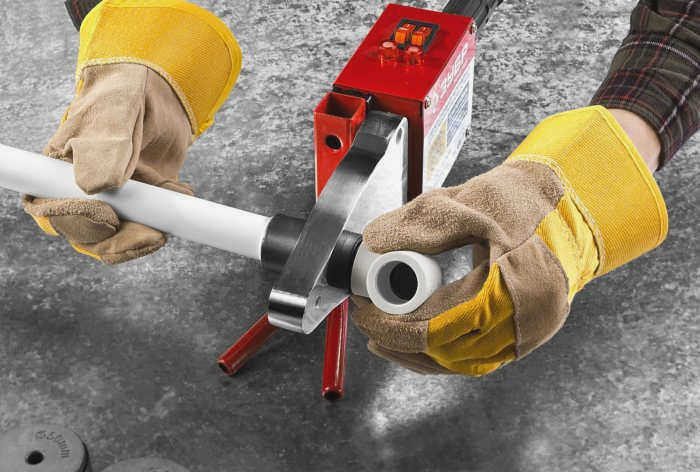

Для надежной работы системы всегда проверяйте маркировку на самой заготовке. Ищите обозначение PPR или PP-R (Random Copolymer). Только этот материал обладает достаточной прочностью для создания герметичных соединений методом термической сварки в системах под давлением.
