Как сделать раздвижную лестницу из профильной трубы своими руками

Для изготовления раздвижной или складной лестницы из профильной трубы важно правильно подобрать сечение металла под планируемую нагрузку. Для несущих элементов (косоуров) при создании стационарных маршевых конструкций оптимально использовать профиль 100х50 мм с толщиной стенки 4 мм. Если вы строите легкую стремянку, достаточно трубы сечением 40х40 или 50х50 мм. Для изготовления ступеней (перекладин) подходит профиль 20х20 мм или круглая труба диаметром 3/4"–1".

Выбор материалов и типов конструкций

Прежде чем приступать к сварке, необходимо определить тип изделия. Раздвижные и складные механизмы работают по-разному. Складная чердачная лестница часто использует пружины-доводчики для плавного закрытия люка. Приставные модели требуют обязательной установки резиновых наконечников на ножки, чтобы исключить скольжение по полу.

Выбор сечения профиля напрямую зависит от веса пользователя и высоты подъема. Чем больше нагрузка, тем толще должна быть стенка металла. В профессиональных расчетах для каркасов с двумя или тремя параллельными косоурами допускается использование более легкого профиля 80х40 мм при условии толщины стенки 4 мм. Для изготовления ступеней в сварном каркасе часто применяют мелкий профиль 25х25х3 мм.

Сравнительная таблица подбора профиля

Элемент конструкции	Рекомендуемое сечение (мм)	Толщина стенки (мм)	Применение
Основной косоур (один)	100х50	4	Стационарные марши
Косоур (ломаный)	80х60	4	Сложные геометрии
Параллельные косоуры	80х40	4	Легкие маршевые лестницы
Опоры стремянки	40х40 или 50x50	4	Мобильные конструкции
Ступени (перекладины)	20х20 или 25х25	3	Внутренний каркас

Изготовление складной боковой лестницы вдоль стены

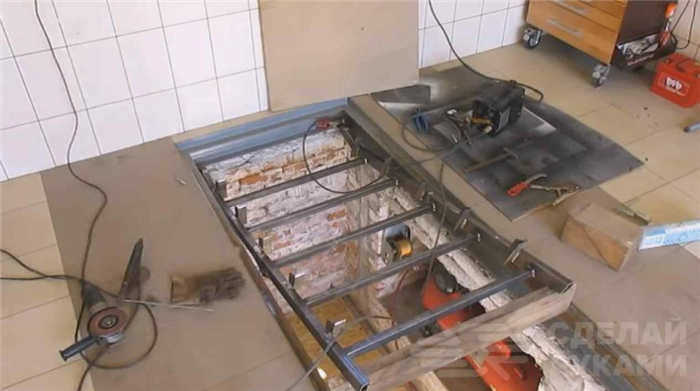

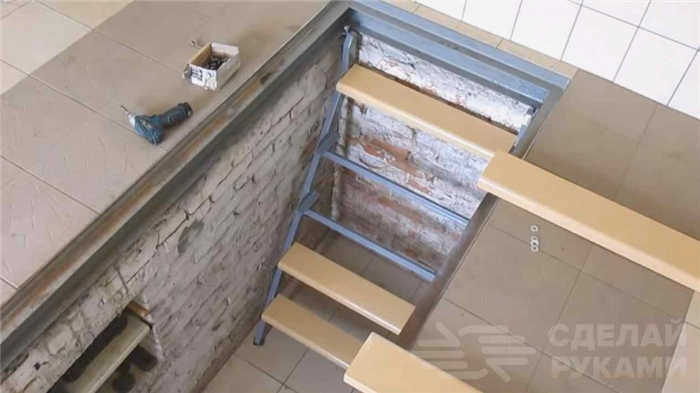

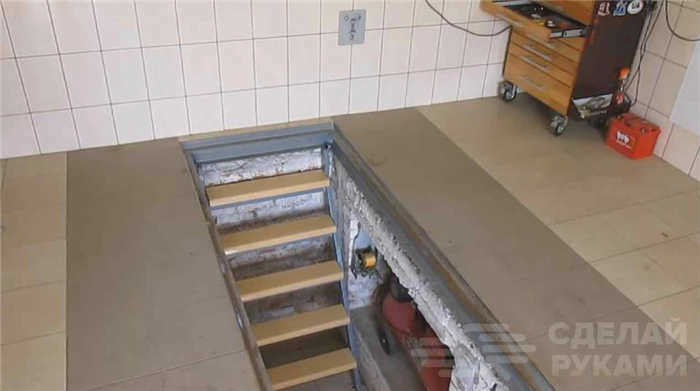

Специфический тип раздвижных конструкций — это лестницы, которые крепятся к стене и занимают минимум места в сложенном виде. Их изготовление требует более сложной геометрии рамок.

Сборка узлов и механизмов

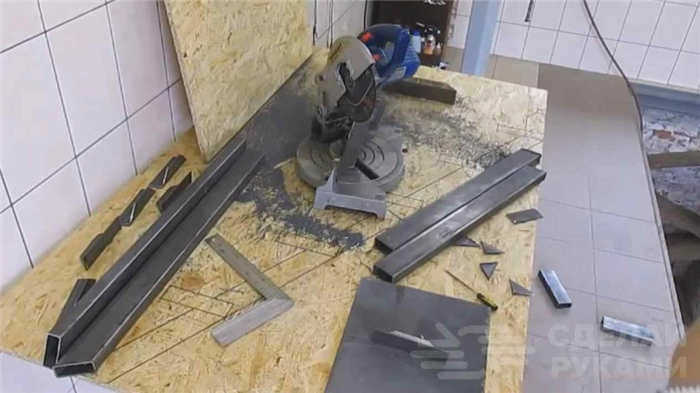

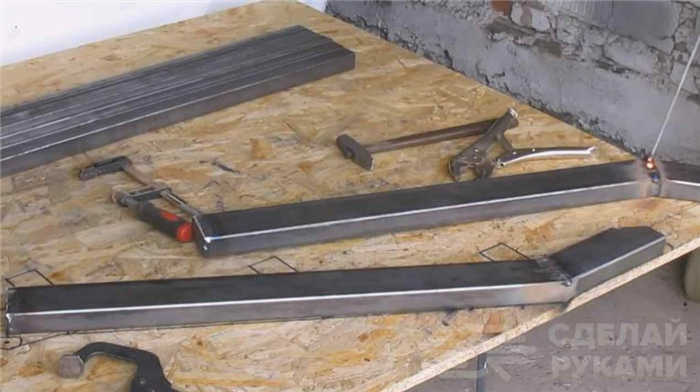

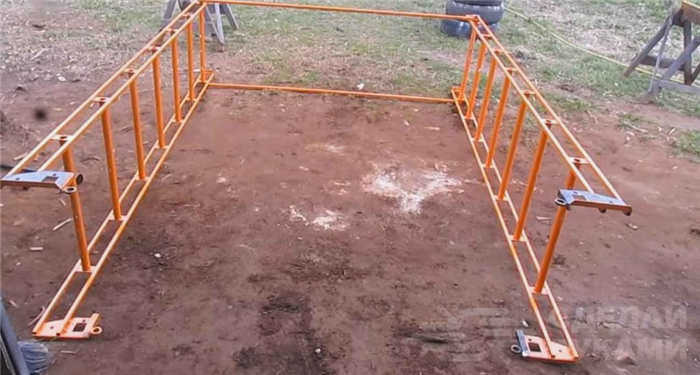

Основой служат прямоугольные рамы. Для их создания возьмите заготовки из оцинкованной профильной трубы, обрезанные под углом 45 градусов. Длина стандартных сегментов для таких рам составляет 60 см и 20 см. Чтобы ступени были жесткими, приварите к каждой раме в продольном направлении три стальные полосы на равном расстоянии друг от друга. Для усиления конструкции добавьте две поперечные полосы на расстоянии 1/3 и 2/3 от короткой стороны рамы.

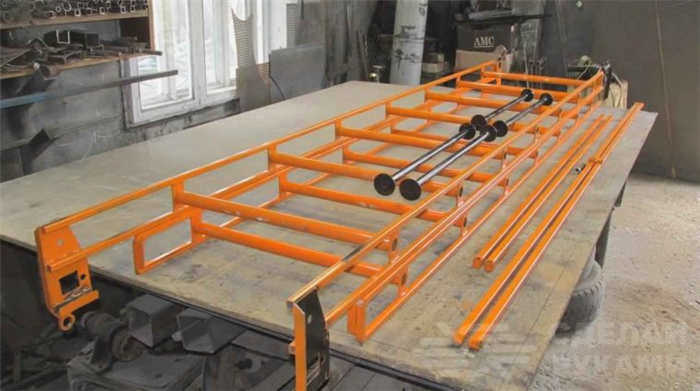

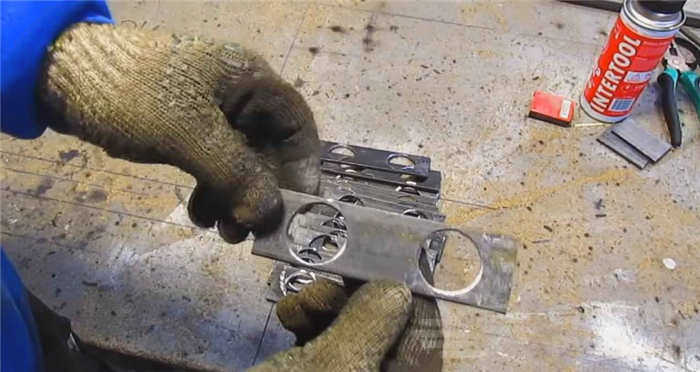

Механизм складывания реализуется через систему направляющих и петель:

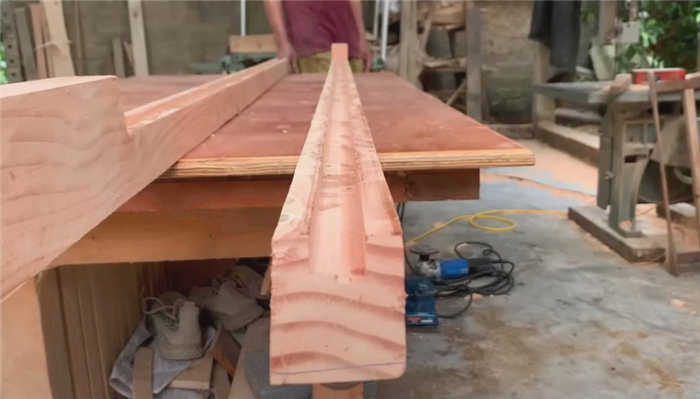

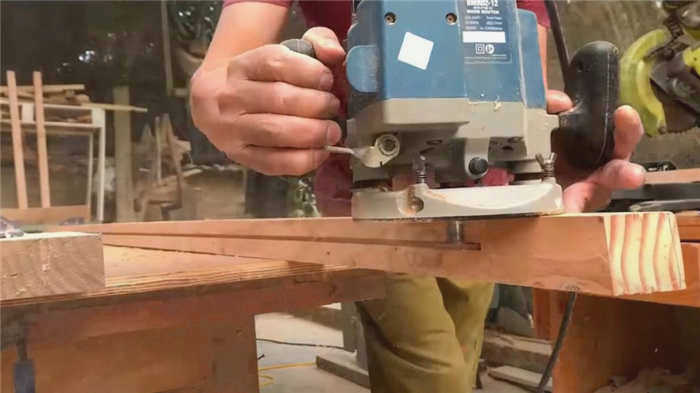

• Изготовьте две направляющие из профильных труб прямоугольного сечения.

• Под каждую раму установите упор в виде стального уголка с размерами сторон 29,5 и 20,5 см.

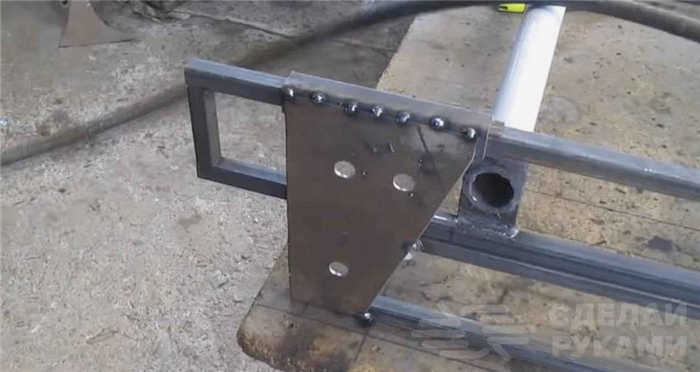

• Приварите одну часть токарной цилиндрической петли (диаметром 20 мм) к раме, а вторую — к стороне упорного угла.

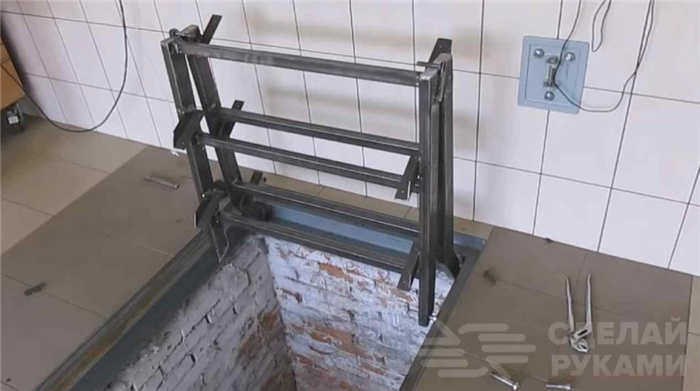

После сборки направляющие привариваются к стене через специальные «ушки». Чтобы лестница не упала в рабочем состоянии, на расчетном месте установите фиксатор. В сложенном виде ступени и перила располагаются вертикально, а при раздвигании занимают горизонтальное положение марша.

Пошаговая инструкция по созданию стремянки

Если ваша цель — легкая мобильная стремянка, процесс упрощается. Для каркаса возьмите профильную трубу 40х40 или 50х50 мм, а для ступеней — профиль 20х20 мм.

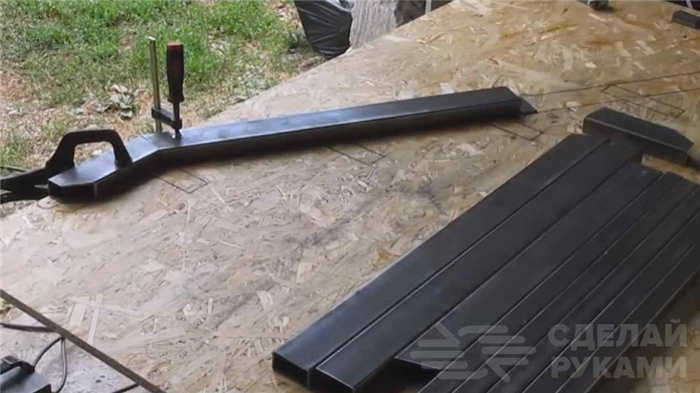

1. Подготовка металла. Очистите трубы от ржавчины и грязи с помощью шлифовальной машины. Это критично для качества сварного шва.

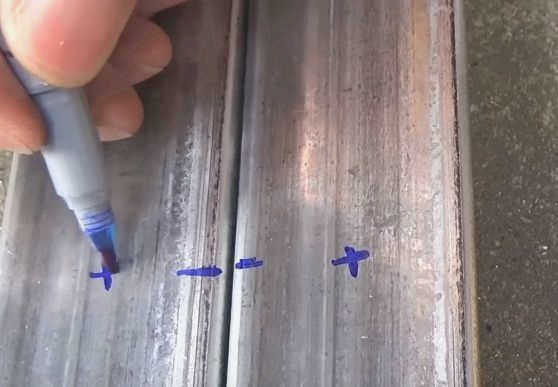

2. Разметка. Нанесите точки расположения ступеней на стойки. Для приставных моделей оптимальный шаг составляет 35 см, но минимально допустимым считается расстояние в 25 см.

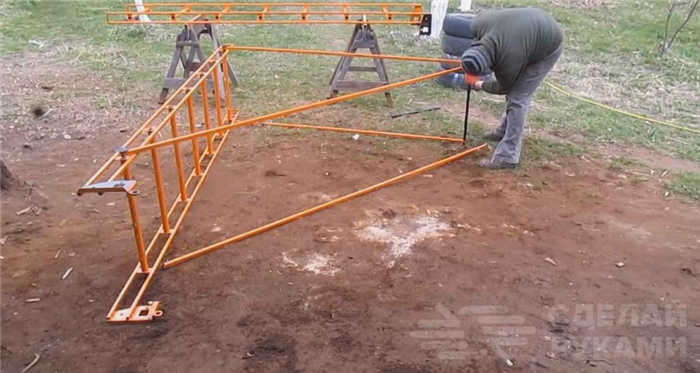

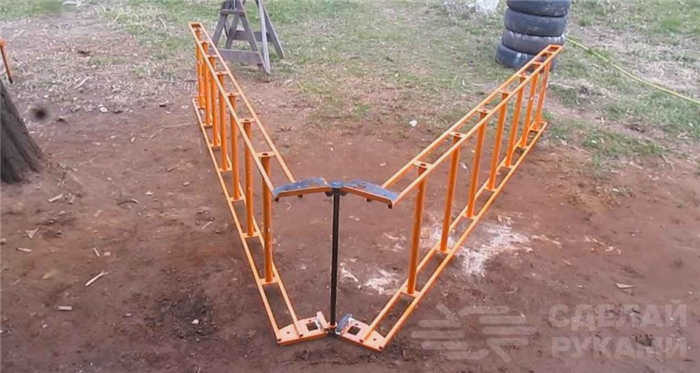

3. Сварка каркаса. Соедините две длинные стойки с помощью поперечных перекладин. Если вы делаете стремянку (в форме буквы «Л»), обязательно предусмотрите площадку-стопор в месте соединения сторон для жесткости.

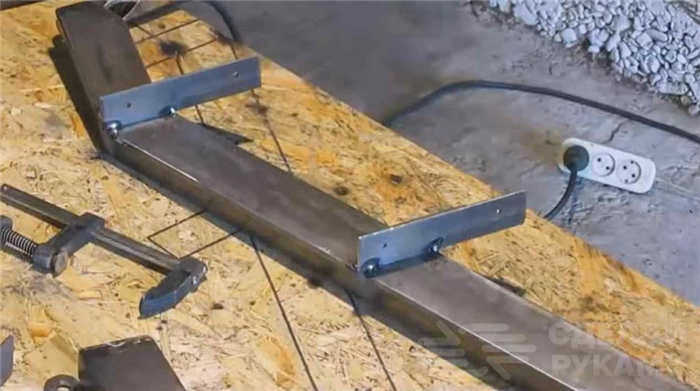

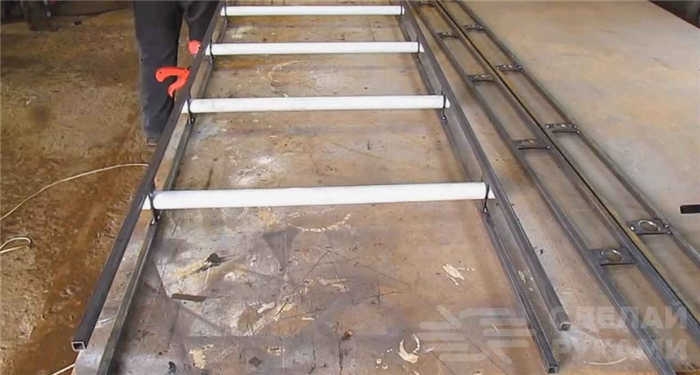

4. Монтаж ступеней. Приваривайте перекладины к раме либо через предварительно приваренные уголки, либо напрямую к профилю.

5. Финишная обработка. Зашлифуйте все сварные швы болгаркой до гладкости. Нанесите грунт-краску для защиты металла от коррозии.

Безопасность и эксплуатация

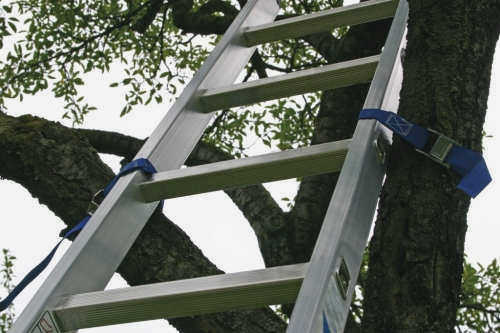

Металлическая лестница требует регулярной проверки. Раз в год проверяйте целостность сварных соединений на наличие микротрещин. При использовании приставной лестницы соблюдайте угол наклона: наиболее безопасным считается 60°, а при установке под углом 75° и выше необходимо обязательно фиксировать верхнюю часть к стене.

При проектировании учитывайте ширину конструкции. Минимальный параметр для устойчивости составляет 40 см. Чтобы человек не соскользнул, на металлические ступени лучше установить резиновые накладки или использовать профиль с насечками. Если вы планируете работать на высоте более 1,5 метров, используйте страховочную привязь.

Для проверки надежности самодельной конструкции проведите тестовый подъем груза весом 100–120 кг. Для профессиональных целей или работы в одиночку с тяжелым оборудованием лучше использовать готовые изделия, так как расчет нагрузок на изгиб профиля требует точных инженерных формул.
