Как разобрать погружной насос своими руками: пошаговая инструкция

Разборка погружного насоса требует понимания его типа, так как методы вскрытия вибрационного «Малыша» и многоступенчатого центробежного агрегата кардинально различаются. Для работы вам понадобятся набор отверток, газовый ключ (желательно №3), мультиметр для проверки обмоток, съемник подшипников, а в случае закисшего крепежа — болгарка или ножовка по металлу.

Классификация насосов и сложность их разборки

Прежде чем браться за инструмент, определите конструкцию устройства. От этого зависит объем работ и вероятность успешного восстановления агрегата.

Тип насоса	Принцип действия	Сложность разборки	Основные узлы для проверки
Вибрационный	Вибрация мембраны	Средняя	Электромагнит, мембрана, клапаны
Центробежный	Центробежная сила	Высокая	Двигатель, рабочие колеса (крыльчатки), диффузоры
Винтовой	Винтовая передача	Низкая	Ротор, статор, приводной вал

Вибрационные модели вроде «Ручейка» или «Малыша» относительно просты в обслуживании. Основная их задача — заменить изношенную резиновую мембрану или клапан. Центробежные насосы («Водолей», «Водомет») представляют собой сложные многоступенчатые системы, где каждая ступень состоит из рабочего колеса и направляющего аппарата (диффузора). Ошибка при сборке даже одной секции приведет к потере эффективности или повторной поломке.

Подготовка и меры безопасности

Никогда не начинайте вскрытие под напряжением. Сначала полностью обесточьте систему, выключив автоматический выключатель в щитке. Обязательно проверьте отсутствие напряжения мультиметром на контактах.

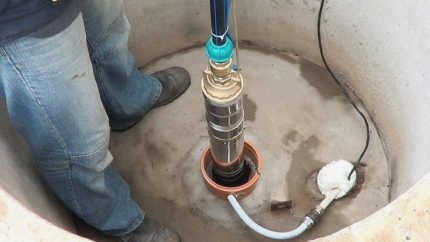

После отключения электричества необходимо слить воду из системы и гидроаккумулятора. Откройте все краны, чтобы давление упало до нуля. Если насос находится в скважине, его нужно извлечь с помощью страховочного троса. Помните, что старые тросы часто ржавеют; если трос выглядит ненадежно, лучше использовать пропиленовый шланг, хотя это и несет определенные риски при подъеме тяжелого агрегата.

Разборка вибрационного насоса (на примере «Ручеек»)

Главная проблема при вскрытии таких устройств — закисшие гайки с крестообразным шлицом. Многие советуют срезать их болгаркой, но это рискованно для корпуса.

Есть более аккуратный способ. Возьмите ножовку по металлу и сделайте небольшой пропил в гайке с одной стороны до резьбы болта. Затем слегка раздвиньте края пропила отверткой. Это увеличит внутренний диаметр, и вы сможете легко выкрутить болт, используя отвертку как рычаг (вставляя её в шлиц перпендикулярно оси).

После снятия крепежа корпус электромагнита отделится от насосного узла. Если насосный узел «прикипел» к корпусу, аккуратно постучите по нему молотком или используйте отвертку для постепенного раздвигания зазора. При осмотре внутри часто обнаруживается не поломка мембраны, а выпавший клапан из-за износа прижимной шайбы. В этом случае достаточно заменить шайбу на новую, желательно латунную, чтобы избежать коррозии.

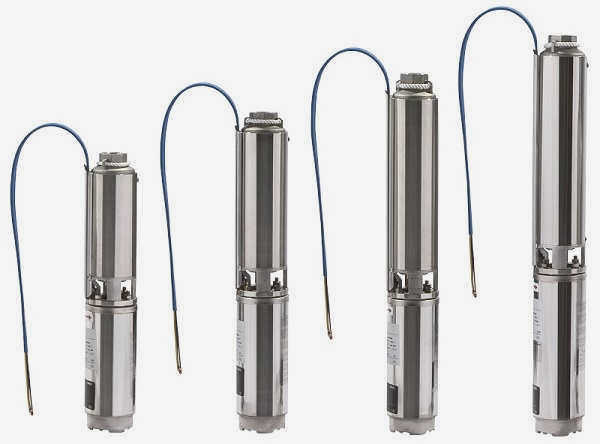

Пошаговая разборка центробежного насоса

Разборка многоступенчатого агрегата — это процесс, требующий строгого порядка действий и маркировки деталей.

Демонтаж внешних элементов. Снимите защитную решетку и отсоедините кабельный ввод. Обязательно пометьте положение проводов, чтобы не перепутать фазировку при сборке.
Вскрытие гидравлической части. Открутите болты крепления корпуса к двигателю. Для фиксации вала во время откручивания используйте специальный ключ.

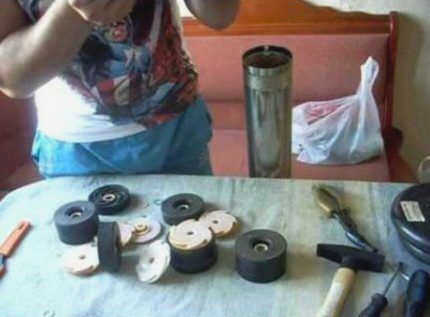

Извлечение ступеней. Снимайте рабочие колеса (крыльчатки) последовательно, начиная с верхнего. Учтите, что в некоторых моделях гайки крепления имеют левую резьбу. Лопасти крыльчаток очень хрупкие, не применяйте чрезмерную силу.
Демонтаж диффузоров. После снятия колес вынимайте направляющие аппараты (диффузоры). Проверьте их на наличие трещин и очистите каналы от песка или известкового налета.

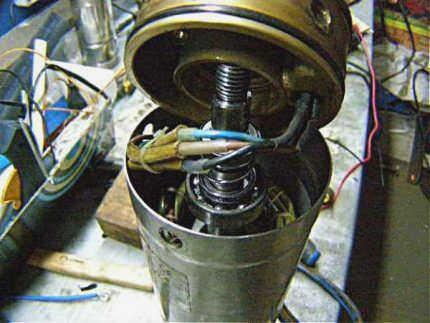

Разборка двигателя. Снимите верхнюю крышку, извлеките ротор с подшипниками. Осмотрите обмотки статора: если изоляция повреждена, потребуется профессиональная перемотка.

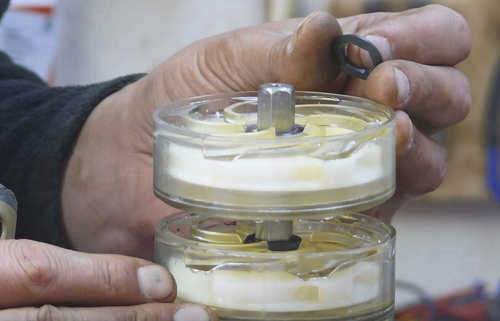

При сборке центробежного насоса критически важно соблюдать нумерацию ступеней (стаканов). Обычно сначала устанавливаются камеры с номером «1», затем «2» и так далее. Если нарушить этот порядок или перепутать положение колес относительно корпуса, насос будет работать крайне неэффективно.

Диагностика основных неисправностей

После разборки проведите дефектовку по следующим признакам:

Насос гудит, но не качает: Проверьте наличие заклинившего ротора или поврежденного вала. Также причиной может быть обрыв или деформация штока в вибрационных моделях.
Падает напор воды: В центробежных насосах это прямой признак износа крыльчатки, её смещения по валу или засорения фильтра на входе.
Насос не запускается: Проверьте целостность кабеля и состояние контактов (их можно очистить шлифовальной бумагой). Если срабатывает защита (GFCI), проблему нужно искать в изоляции двигателя, а не в электросети.
Повышенный шум и вибрация: Часто возникают из-за неправильного закрепления насоса в скважине или наличия воздушных пузырей в системе.

Если при сборке компоненты не входят в пазы свободно, значит, они установлены неверно. Для облегчения процесса посадки двигателя в корпус можно использовать небольшое количество силиконовой смазки на краях корпуса. Правильный ремонт скважинного насоса всегда начинается с чистоты всех деталей и тщательной проверки каждого уплотнения.

Причины выхода оборудования из строя

Погружной скважинный насос может выйти из строя по ряду объективных причин. Высокая концентрация взвешенных частиц в воде (более 50%) приводит к быстрому абразивному износу крыльчаток и диффузоров. Работа «всухую» без контакта с жидкостью вызывает критический перегрев двигателя.

Нестабильное напряжение в сети часто становится причиной выгорания обмоток или срабатывания автоматических выключателей. Также оборудование страдает от электрохимической коррозии, если отсутствует заземление. Неправильный монтаж кабеля или использование ненадежного троса также сокращают ресурс устройства. Своевременное обслуживание и следование инструкции производителя поможет продлить срок службы насосного оборудования.
