Состав готового кладочного раствора М150: пропорции и компоненты
Для получения качественной кладочной смеси марки М150 необходимо соблюдать точные пропорции вяжущего и заполнителя. Основной рецептурный состав зависит от используемой марки цемента: при применении цемента М400 на одну часть связующего приходится 3,1 части песка, а если используется более активный цемент М500, то соотношение составляет 1 к 4,1. В среднем для производства одного кубического метра готового продукта требуется около 340–380 кг портландцемента и примерно 1500–1560 кг очищенного песка при добавлении 260–280 литров воды.
Ключевые компоненты состава и их роль
Качество кладочного раствора М150 напрямую определяется чистотой используемых ингредиентов. В состав входят три базовых элемента, каждый из которых отвечает за конкретный параметр готовой конструкции.
Портландцемент выступает в роли вяжущего вещества. Он обеспечивает прочность и скорость затвердевания всей системы. Для получения марки М150 оптимально использовать цемент классов М400 или М500. Применение слишком высоких марок не всегда оправдано экономически, так как это может усложнить процесс перемешивания смеси до однородного состояния.
Песок служит основным наполнителем и формирует объем раствора. Профессионалы предпочитают использовать чистый кварцевый или намытый горный песок со средней фракцией зерен от 0,5 до 1,25 мм. В отличие от речного песка, зерна горного материала имеют шероховатую структуру и не обладают округлостью, что улучшает сцепление со связующим. Важно, чтобы в наполнителе отсутствовали глина, органика или комки.
Вода запускает химическую реакцию гидратации цемента. Она должна быть чистой, без масляных или солевых примесей. Количество воды напрямую влияет на подвижность смеси и её конечную прочность. Избыток влаги ведет к повышенной усадке и появлению трещин после высыхания.
Для улучшения технических характеристик в смесь часто добавляют модифицирующие компоненты. Пластификаторы повышают эластичность и адгезию к кирпичу, а специальные реагенты позволяют увеличить морозостойкость состава. Иногда в состав вводят небольшое количество гашеной извести для предотвращения растрескивания при затвердевании.
Технические характеристики раствора М150
Материал обладает сбалансированными свойствами, что делает его универсальным инструментом. Его эксплуатационные параметры регламентируются ГОСТ 28013-98.
Основные показатели включают следующие значения:
-
Класс прочности — В12,5 (или В10 в зависимости от условий эксплуатации), что позволяет выдерживать нагрузку около 150 кг на см².
-
Морозостойкость — F50, то есть раствор способен пережить 50 циклов замораживания и оттаивания.
-
Водонепроницаемость (W) варьируется в пределах от W2 до W7.
-
Подвижность (ПК) составляет около уровня ПК3 или ПК4.
Высокая водоудерживающая способность, достигающая 92%, обеспечивает медленное испарение влаги. Это критически важно для качественной кладки, так как позволяет материалу равномерно набирать прочность без резких деформаций.
Рецептуры и расчет материалов на 1 м³
Чтобы не ошибиться с закупкой сырья, следует ориентироваться на конкретные объемы компонентов. Итоговый расход зависит от выбранной марки цемента.
| Параметр | При использовании М400 | При использовании М500 |
|---|---|---|
| Цемент (кг) | ~340–380 | ~340–380 |
| Песок (кг) | ~1540 | ~1560 |
| Вода (л) | ~260–280 | ~260–280 |
При самостоятельной заготовке важно помнить, что фактический расход материалов может вырасти на 12% относительно паспортных норм из-за влажности песка или особенностей оборудования.
Технология приготовления смеси
Процесс замеса требует последовательности для достижения однородности. Сначала необходимо тщательно перемешать сухой цемент с песком в нужных пропорциях. Это гарантирует отсутствие комков и равномерное распределение вяжущего по всему объему заполнителя.

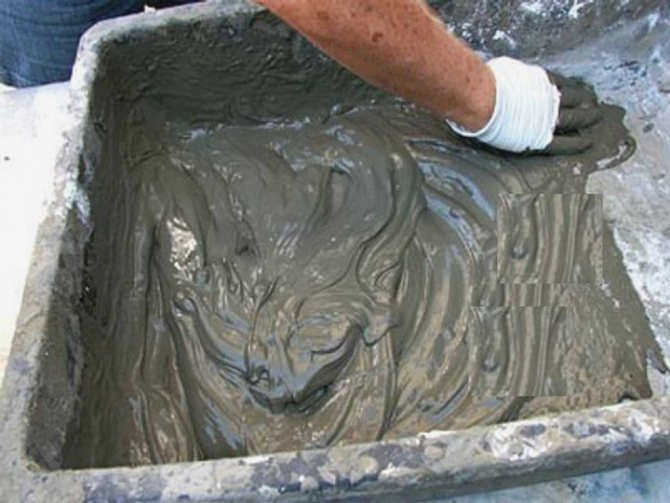

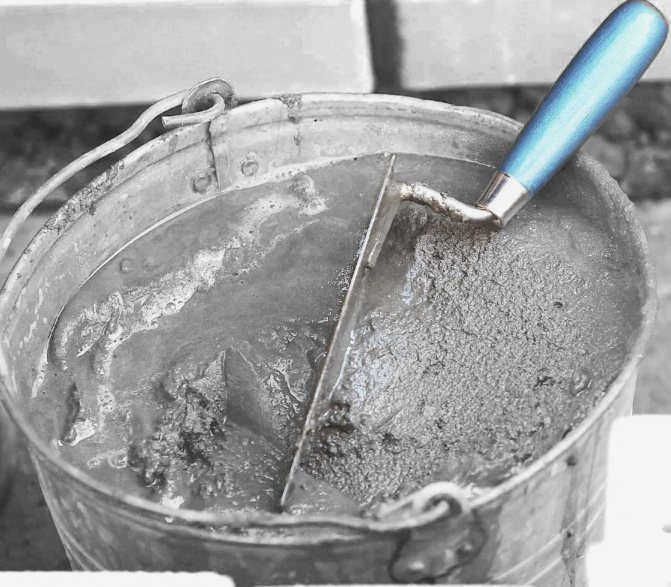

Затем начинается постепенное введение воды. Раствор должен достичь консистенции густой сметаны. Хорошо приготовленная смесь не стекает с мастерка, а медленно сползает с него. Важно учитывать, что рабочий период такого раствора составляет около 1,5–2 часов. Если смесь начала схватываться, добавлять в неё воду категорически нельзя, так как это разрушит структуру и резко снизит прочность конструкции.
Различие между кладочным раствором и бетоном

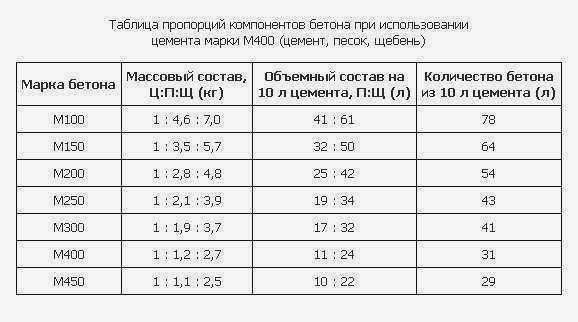

Часто возникает путаница при выборе материала для разных задач. Главное отличие заключается в составе наполнителя. Бетонный раствор содержит крупный заполнитель — щебень или гравий, что позволяет ему работать как самостоятельный несущий элемент (фундамент, плиты перекрытия).
Кладочный же раствор М150 является мелкозернистым и не содержит щебня. Благодаря этому он обладает высокой пластичностью и подходит для отделочных работ: штукатурки, заделки швов и укладки камня. Использовать бетон вместо кладочного раствора нельзя — это сделает кладку грубой и неудобной в работе. Наоборот, использование только пескоцементной смеси для заливки фундамента нецелесообразно из-за отсутствия жесткого каркаса из щебня.
Области применения

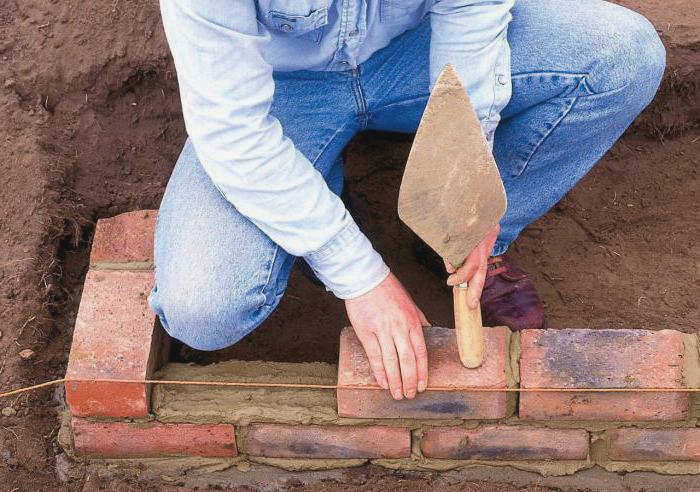

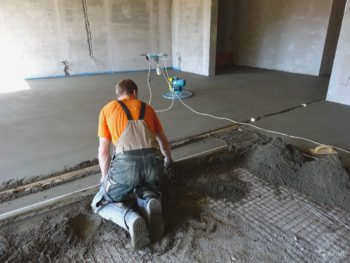

Универсальность М150 позволяет использовать его на разных этапах строительства. При кладке стен он надежно скрепляет керамический, силикатный кирпич или блоки из газобетона и керамзитобетона. В отделочных работах раствор применяется для устройства стяжек пола, черновой штукатурки стен и укладки натурального камня. Также материал служит отличным основанием под мягкую кровлю.
