Пропорции раствора для штукатурки стен своими руками

Для приготовления классического цементно-песчаного раствора для штукатурки стен чаще всего используют пропорцию 1:3 или 1:4, где одна часть — это цемент, а три или четыре части — песок. Конкретное соотношение зависит от требуемой марки прочности и условий эксплуатации помещения. Например, для влажных зон (санузлы, подвалы) лучше подходит более «жирный» состав с соотношением 1:3, тогда как для сухих комнат достаточно универсального варианта 1:4 или даже 1:5.

Выбор состава в зависимости от задач

Самодельный раствор не является единой формулой. Его свойства меняются при добавлении извести или изменении фракции песка. Правильно подобранный состав определяет, будет ли штукатурка трескаться при высыхании или легко сползать со стен во время нанесения.

Цементно-песчаные смеси (ЦПС)

Это базовый вариант для наружных работ и помещений с высокой влажностью. ЦПС отличается прочностью и низкой водопоглощаемостью. В качестве вяжущего используют цемент марок М400 или М500.

Марка готового раствора напрямую зависит от качества цемента:

Для получения раствора марки М75 при использовании цемента М400 нужно смешать 1 часть цемента и 3 части песка.
Если нужен раствор марки М50 при цементе М400, пропорция составит 1:4.
При использовании более прочного цемента М500 для получения раствора М75 берут соотношение 1:4, а для М50 — 1:6.

Цементно-известковые растворы (ЦИС)

Добавление гашеной извести делает смесь эластичной и пластичной. Известь препятствует растрескиванию и улучшает паропроницаемость стен. Однако такие составы не рекомендуют использовать на фасадах или в очень сырых подвалах, так как известь гигроскопична.

Типичные пропорции для ЦИС (цемент : известь : песок):

Для марки М50 используют 1 часть цемента, 0,5 части извести и 4–4,5 части песка.
Для марки М75 соотношение составит 1 : 0,32 : 4.
Для получения состава М100 берут 1 часть цемента, около 0,25 части извести и 3–3,5 части песка.

Гипсовые составы

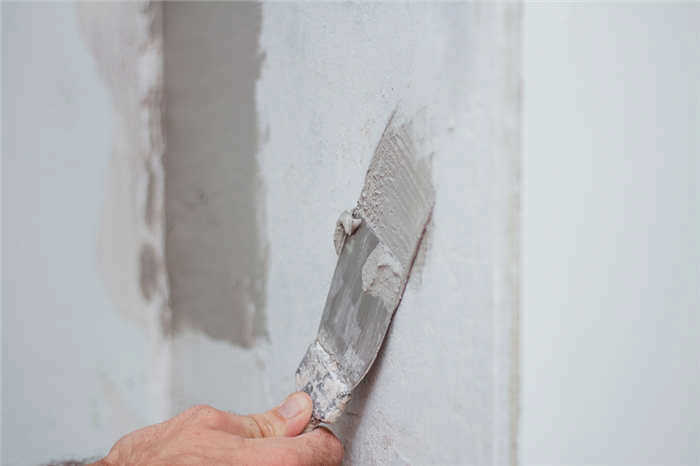

Гипс (или алебастр) — отличная альтернатива цементу для внутренних сухих работ. Он обладает высокой пластичностью и не требует шпаклевания. Единственный серьезный минус — низкая прочность на механическое воздействие и высокая скорость застывания. Если добавить в гипсовый раствор алебастр, время работы сократится до минимушек, что полезно при монтаже проводки или заделке мелких дефектов.

Требования к компонентам

Качество раствора определяет не только пропорция, но и чистота сырья. Даже если смешать цемент с песком в идеальной доле 1:4, грязный наполнитель испортит результат.

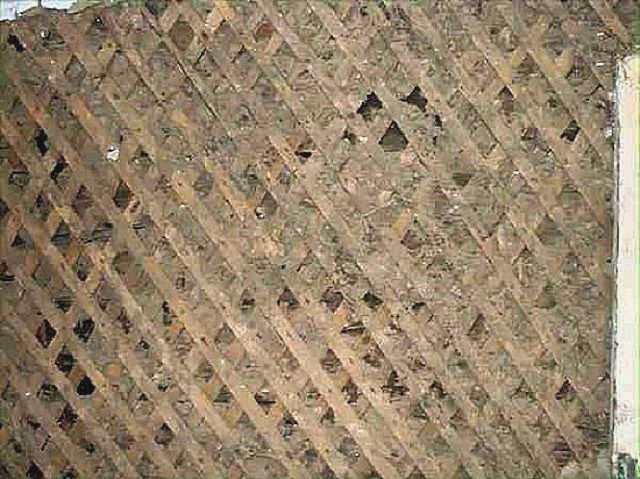

Песок должен быть речным или очищенным карьерным без глинистых примесей. Для черновой штукатурки выбирают крупную фракцию (2–4 мм), чтобы увеличить сцепление. Финишное выравнивание требует мелкого песка (фракция 0,5–2 мм). Опытные строители советуют всегда просеивать наполнитель через сито с ячейкой 3×3 мм для удаления камней и веток.

Воду используют чистую, без масел и органики. При работе в жару или при использовании добавок-ускорителей расход воды может меняться, поэтому её добавляют постепенно.

Технология замеса: пошаговая инструкция

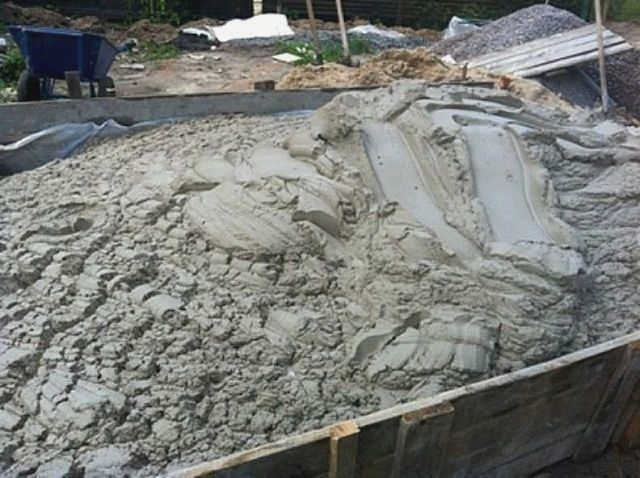

Существует два основных способа приготовления — вручную и с помощью бетономешалки. Главное правило профессионалов заключается в последовательности загрузки ингредиентов для предотвращения образования комков.

Приготовление в бетономешалке:

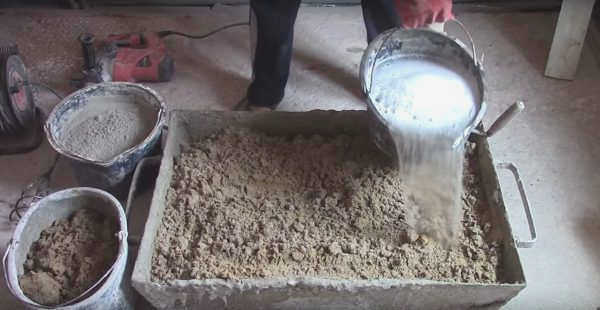

Залейте в емкость около 2/3 от необходимого объема воды или известкового молока.
Добавьте выбранные добавки (пластификаторы или известь).
Всыпьте половину объема песка и перемешайте.
Добавьте весь объем цемента.

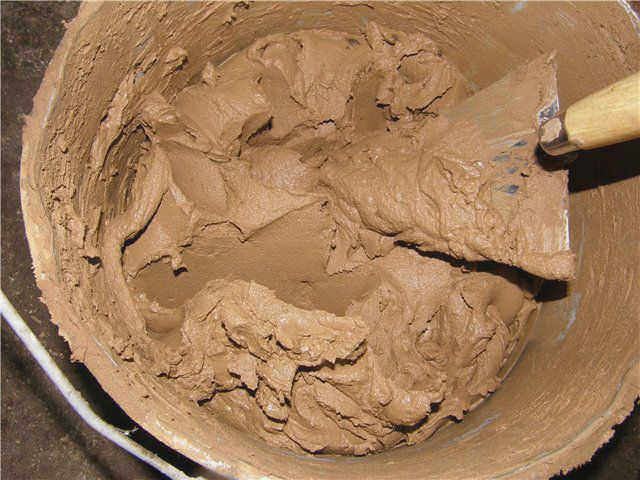

Постепенно всыпайте оставшийся песок, доводя смесь до нужной консистенции.

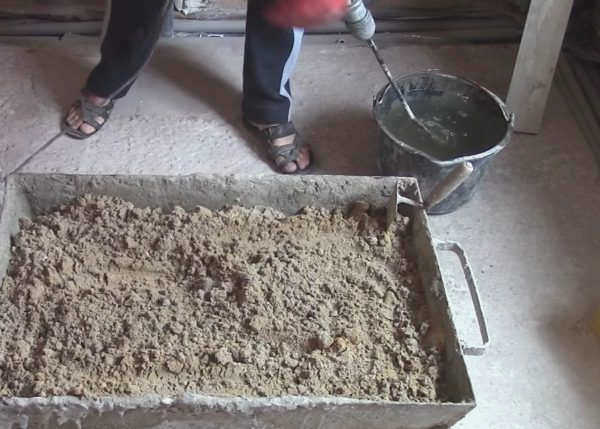

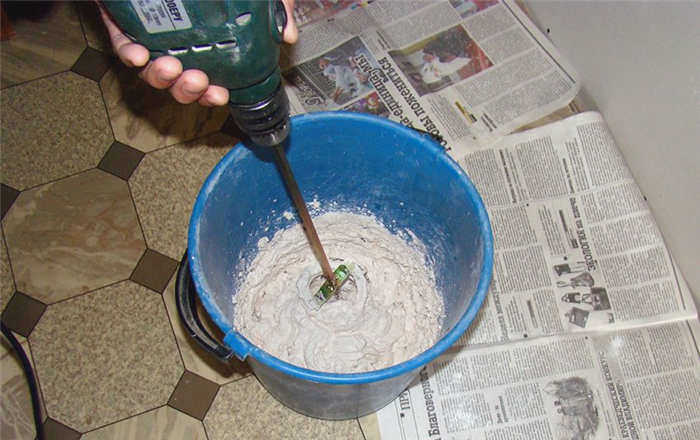

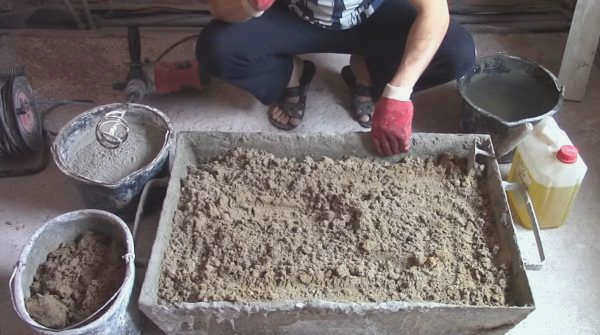

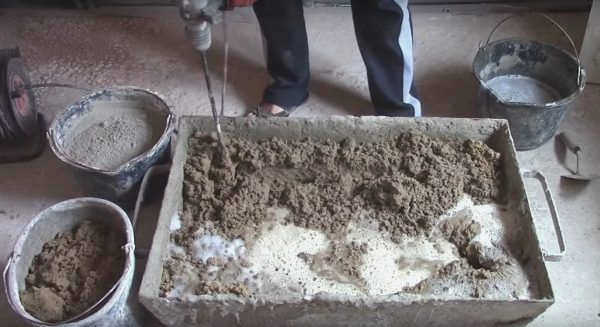

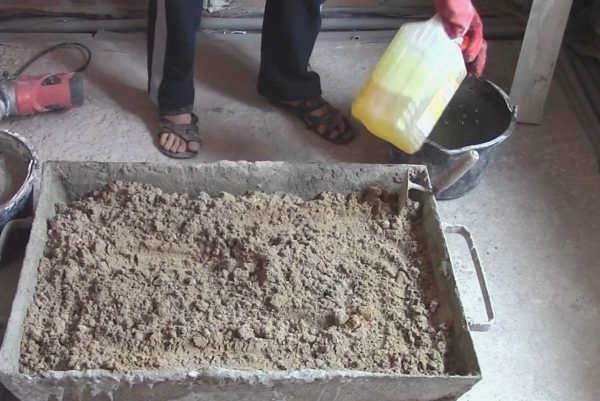

Приготовление вручную: Сначала смешивают сухие компоненты — песок и цемент — до однородного серого цвета без разводов. Только после этого начинают постепенно вливать воду, постоянно работая миксером или дрелью с насадкой. Весь процесс замеса не должен занимать более 15 минут.

Как улучшить свойства раствора: добавки и лайфхаки

Для изменения характеристик смеси можно использовать проверенные модификаторы. Они помогают адаптировать раствор под конкретные условия (температуру, влажность, тип стены).

Пластичность: Добавление 3% жидкого мыла или моющего средства повышает подвижность массы. Также для финишных слоев применяют клей ПВА (около 5% от объема воды), что улучшает адгезию и снижает усадку.
Скорость застывания: Если нужно, чтобы раствор «встал» быстрее, в него вводят алебастр.
Влагостойкость: Для повышения плотности цементные растворы иногда укрепляют жидким стеклом (1–2% от массы цемента).

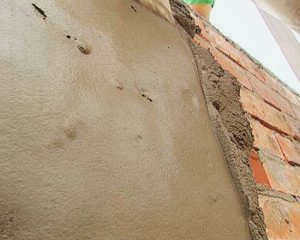

Технологические слои штукатурки

Профессиональная отделка редко выполняется одним толстым слоем. Обычно процесс разбивают на три этапа, каждый из которых требует своей пропорции:

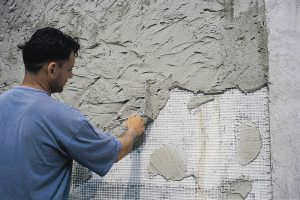

Обрызг. Жидкий состав (соотношение 1:2,5–1:4) наносится тонким слоем до 5 мм для создания первичного сцепления.

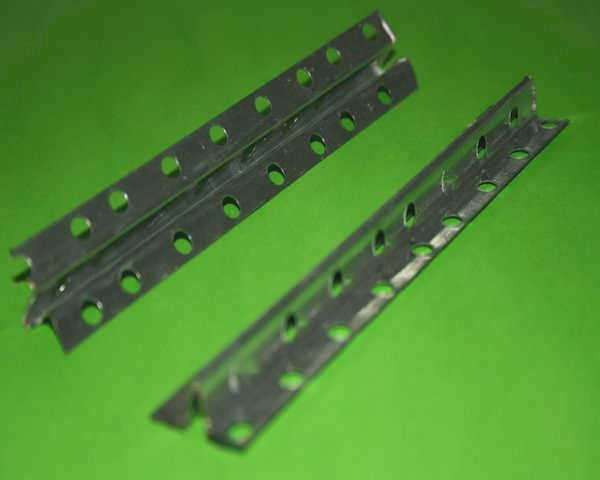

Грунтование. Основной слой (пропорция 1:2–1:3), который выравнивает плоскость по маякам.

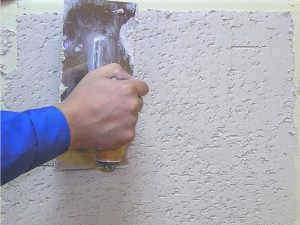

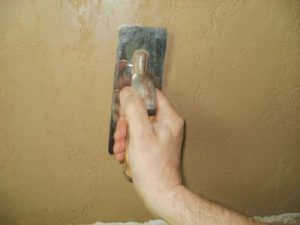

Накрывка. Финишный, более жидкий и густой состав (1:1–1:1,5) для идеальной гладкости под покраску или обои.

Если наносить слишком толстый слой за один раз, штукатурка может отслоиться из-за собственной тяжести или треснуть при высыхании. Каждый последующий слой наносят после того, как предыдущий схватился, но не до конца высох.

Важно контролировать температуру: при жаре выше +25°C раствор быстро «перегорает», а при температуре ниже +5°C химическая реакция гидратации цемента сильно замедляется. Оштукатуривание лучше проводить в пасмурную безветренную погоду, чтобы избежать резкого испарения влаги из поверхности стены.
