Как рассчитать объем трубы в литрах: формулы и примеры

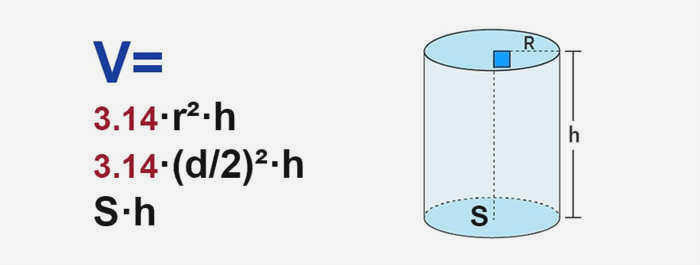

Для точного расчета объема трубы в литрах необходимо использовать формулу объема цилиндра: V = (π × d² / 4) × L. В этой формуле d — это внутренний диаметр трубы, а L — её длина. Чтобы получить результат сразу в литрах при использовании миллиметров для диаметра и метров для длины, применяется упрощенная формула: V(л) = (π × d² / 4000) × L.
Пример: если у вас стальная труба с внутренним диаметром 100 мм и длиной 25 м, расчет будет следующим. Площадь сечения составит 7854 мм², объем в кубических метрах — 0,19635 м³, а в литрах — 196,35 л.
Главная ошибка: внутренний против наружного диаметра
Самая частая причина неверных расчетов в строительстве и проектировании — использование наружного диаметра вместо внутреннего просвета. Объем жидкости определяется только тем пространством, которое свободно от стенок металла или пластика.
Маркировка трубы часто указывает на её внешний габарит. Например, полипропиленовая труба PP-R с внешним диаметром 25 мм и толщиной стенки 4,2 мм имеет реальный внутренний просвет всего 16,6 мм. Если вы подставите в калькулятор число 25 вместо 16,6, ошибка будет колоссальной. Даже у стальных труб увеличение толщины стенки с 4 до 6 мм при наружном диаметре 108 мм уменьшает внутренний объем почти на 8%.
Всегда проверяйте сортамент. Для водогазопроводных труб (ВГП) используется понятие Ду (условный проход), который близок к внутреннему диаметру, но не идентичен ему. У трубы ВГП Ду15 реальный просвет составляет 15,7 мм.
Как рассчитать объем вручную: пошаговый алгоритм
Если под рукой нет онлайн-калькулятора, вы можете выполнить вычисления самостоятельно за три шага.
-
Переведите диаметр в метры. Если внутренний диаметр равен 100 мм, разделите его на 1000. Получится 0,1 м.
-
Найдите площадь сечения. Используйте формулу S = π × d² / 4. Для диаметра 0,1 м площадь составит примерно 0,007854 м².
-
Вычислите объем и переведите в литры. Умножьте полученную площадь на длину трубы в метрах. Чтобы из кубических метров получить литры, умножьте результат на 1000.
Для квадратных или прямоугольных труб расчет идет иначе. Площадь сечения здесь равна произведению сторон (a × b), которую затем нужно умножить на длину L.
Технические нюансы и расширенные параметры
Инженерные задачи часто требуют больше, чем просто знание литража. В зависимости от типа системы (отопление, водоснабжение или канализация) вам могут понадобиться дополнительные данные.
Масса теплоносителя и нагрузка на опоры Объем воды в трубах напрямую определяет вес системы. Чтобы узнать массу жидкости, нужно умножить объем на плотность среды (ρ). Плотность воды при 20 °C составляет примерно 998 кг/м³, а при нагреве до 60 °C для систем отопления она падает до 983 кг/м³. Это важно учитывать при расчете нагрузок на крепления и фундаменты.
Объем металла и изоляции При проектировании важно знать не только сколько воды поместится внутри, но и какой объем займет сама труба. Объем металла стенки рассчитывается как разность объемов цилиндров с наружным и внутренним диаметрами. Это необходимо для оценки веса самой трубы. Также при монтаже учитывают объем теплоизоляции (например, ППУ-оболочки), который рассчитывается поверх наружного диаметра трубы.
Особенности самотечной канализации В отличие от напорных систем, канализационные трубы редко заполнены полностью. При расчете объема стоков в самотечной системе нужно учитывать коэффициент наполнения. Если труба заполнена на 50% по высоте, её объем будет ровно половиной от полного цилиндра. Однако при наполнении на 70% расчет становится сложнее и требует использования формул кругового сегмента.
Справочные данные: погонный литраж типовых труб
Для быстрой оценки можно использовать значения объема жидкости в одном метре трубы (л/м).
| Тип трубы | Внутренний диаметр, мм | Литров на 1 метр |
|---|---|---|
| Медь / PEX (теплый пол) | 12,0 | 0,113 |
| Полипропилен (PP-R) | 16,6 | 0,216 |
| Сталь ВГП Ду25 | 27,1 | 0,577 |
| Сталь стандартная | 50,0 | 1,963 |
| Сталь крупная | 100,0 | 7,854 |
| Канализация (НПВХ) | 103,6 | 8,43 |
| ПНД (SDR17) | 96,8 | 7,359 |
При расчете систем отопления помните: объем теплоносителя в контурах влияет на инерционность. Чем больше литров в системе, тем медленнее она реагирует на изменение температуры котла. Для подбора расширительного бака рекомендуется закладывать его объем в размере 10–15% от общего объема всей системы труб.
