Как сделать автоматические распашные ворота своими руками

Автоматизация распашных ворот своими руками позволяет существенно снизить расходы на готовые системы, так как вы самостоятельно подбираете механизмы под вес и габариты створок. Если покупка заводского комплекта обойдется дорого, то самостоятельная сборка дает возможность адаптировать устройство под любые материалы: от легкого профнастила до массивных кованых конструкций. Основная цель процесса заключается в превращении неподвижной конструкции в систему, которую можно открыть дистанционно.

Конструктивные особенности: распашные против откатных систем

Перед началом работ важно выбрать тип ворот. Распашные модели состоят из двух створок, которые движутся либо внутрь двора, либо наружу. Главный плюс здесь — простота монтажа опорных столбов и возможность установки на участках с ограниченным пространством для маневра. Однако автоматика для распашных ворот обходится примерно в два раза дороже откатных систем, потому что требуется установка двух приводов вместо одного.

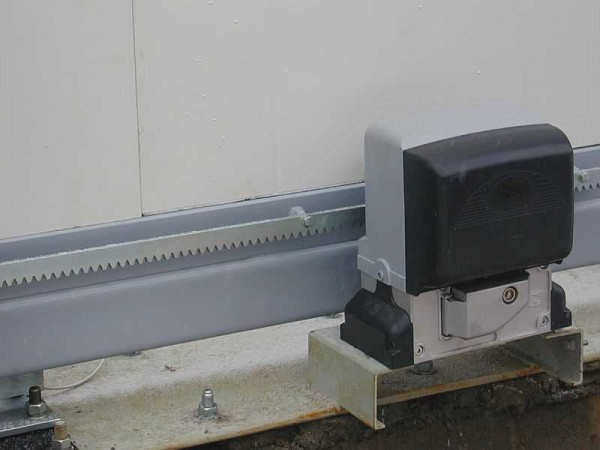

Откатные ворота работают иначе: одна широкая створка перемещается вдоль забора по направляющей рейке. Зимой такие системы удобнее, так как не нужно расчищать площадку перед ними от снега — достаточно убрать его с рельсов. К недостаткам откатных моделей относится риск перекоса тяжелой створки при подвижках грунта и необходимость иметь свободное место вдоль забора для полного хода механизма.

Если вы строите ворота в гараже своими руками, помните о взломостойкости. Распашные конструкции менее устойчивы к попыткам взлома по сравнению с откатной створкой, которая надежно блокируется при закрытии. Для усиления защиты на распашных полотнах рекомендуется устанавливать электрозамок вместе с обычным механическим замком.

Типы механизмов: рычажные и линейные

Автоматика для ворот базируется на двух принципиально разных типах приводов. Выбор зависит от того, сколько свободного места у вас есть в зоне работы створок.

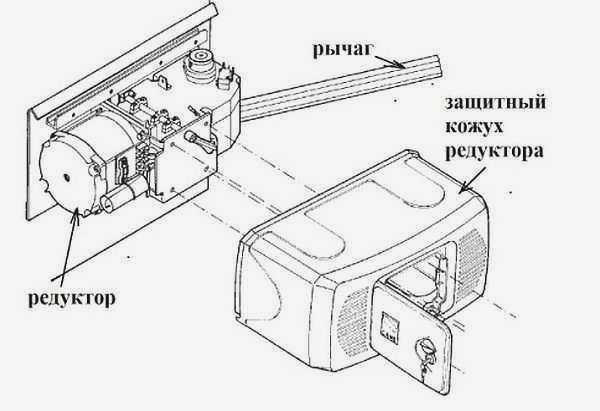

Рычажные приводы по форме напоминают согнутые человеческие руки. Они занимают мало места, поэтому их часто ставят там, где линейный механизм будет мешать или упираться в препятствия. Но рычажный привод для распашных ворот стоит дороже и хуже переносит интенсивную эксплуатацию или сильные порывы ветра.

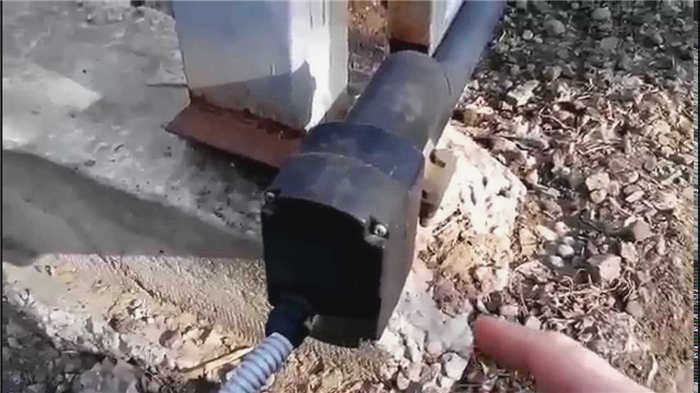

Линейный привод считается более надежным и простым для самостоятельного монтажа. Внутри его корпуса находится стальной стержень-винт с резьбой, который вращается электродвигателем. Гайка перемещается вдоль винта, заставляя шток толкать или тянуть створку. Такой механизм работает по принципу автомобильного домкрата и при остановке намертво фиксирует полотно, не давая ветру его сдвинуть.

DIY-решения: бюджетная автоматика своими руками

Для тех, кто хочет собрать работающий привод для распашных ворот из подручных средств, существуют проверенные инженерные схемы. Это позволяет создать систему при минимальных затратах на компоненты.

Сборка на моторредукторах от стеклоочистителей

Этот метод популярен среди мастеров, использующих запчасти от старых автомобилей (ГАЗ, Москвич или Запорожец). Моторредукторы от «дворников» обладают достаточной силой для небольших створок. Для реализации такой схемы вам потребуются:

• два или три одинаковых моторредуктора;

• винтовые домкраты (например, от ВАЗ);

• китайский радиомодуль на две релюшки;

• металлоконструкции для соединения узлов.

При такой сборке крайне важно продумать схему реверса, чтобы механизм мог не только открывать, но и закрывать ворота.

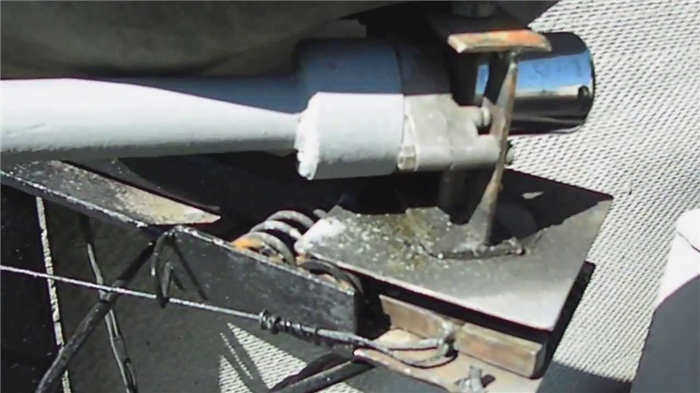

Использование автомобильных домкратов

Второй вариант предполагает применение винтовых домкратов в качестве силовых элементов. В технических примерах пользователи сочетают жигулевские домкраты с мощными двигателями от Daewoo Nubira. Такие моторы выдают нагрузку около 12 ампер. Важный нюанс: обычные импульсные блоки питания при такой нагрузке часто уходят в защиту, поэтому используйте трансформаторный блок питания. Для управления можно взять Wi-Fi реле, что позволит открыть ворота через смартфон.

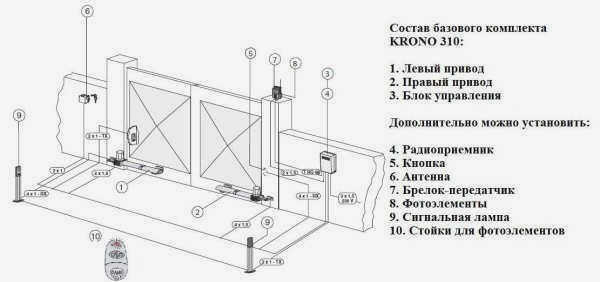

Монтаж и электрика: правила установки ворот

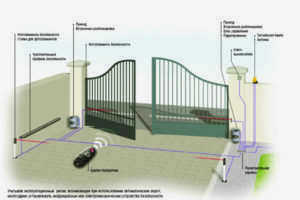

Правильная установка ворот начинается с проектирования трасс прокладки кабелей. Блок автоматики лучше размещать на внутренней стороне столба или забора на высоте не менее 50 см от земли. Это защитит электронику от снега и влаги, хотя корпус и является влагозащищенным. Также старайтесь ставить блок в тени, чтобы пластик не разрушался под прямыми солнечными лучами.

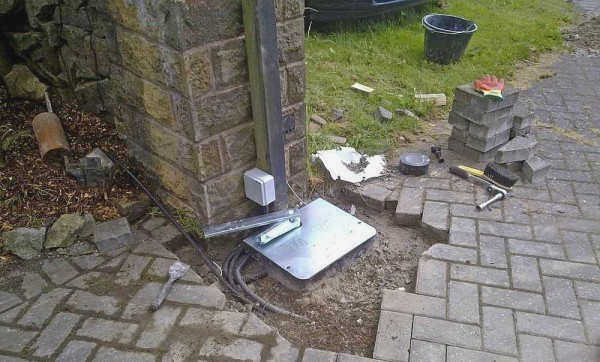

Для монтажа подземных линий используйте моножильный кабель марки ВВГ 3х2,5. Его необходимо укладывать в траншею глубиной от 50 см внутри ПНД-трубы или тяжелой гофры диаметром 25 мм. Для связи блока управления с приводами подойдет гибкий морозостойкий кабель КГтп 3х2,5. Если вы планируете подключать фотоэлементы, используйте слаботочную «витую пару» (UTP или FTP).

При монтаже элементов важно соблюдать следующие правила:

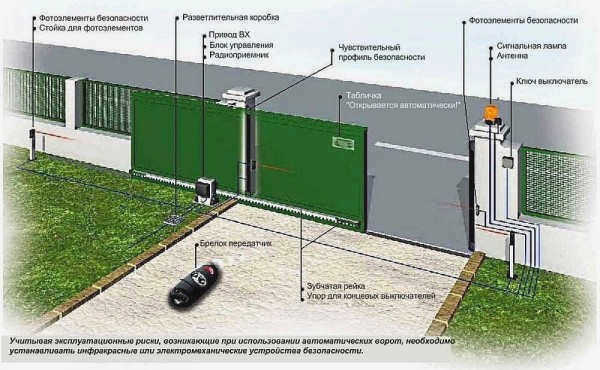

1. Фотоэлементы устанавливают на столбах с небольшим отступом от линии закрывания створок, чтобы луч не перекрывался металлом. Один датчик работает как приемник (со стороны блока), другой — как передатчик (у дальней створки).

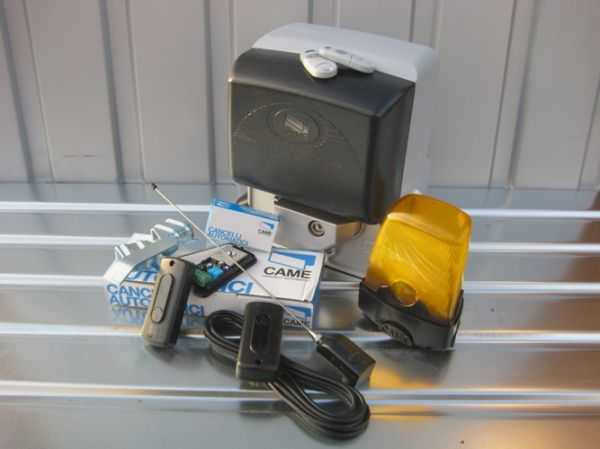

2. Сигнальную светодиодную лампу оранжевого цвета крепят на столбе так, чтобы ее было видно и с улицы, и со двора. Она предупреждает окружающих о начале движения конструкции.

3. Если в зоне плотной застройки встроенная антенна плохо ловит сигнал, установите выносную антенну на корпус сигнальной лампы, соединив их коаксиальным кабелем RG58.

Безопасность и эксплуатация

Автоматические ворота требуют защиты от случайных столкновений. Датчики с фотоэлементами обязательны: если в зоне работы окажется человек или машина, автоматика мгновенно остановит движение створок. Если вы строите ворота в гараже своими руками, не забывайте про возможность ручного открытия на случай отключения электричества.

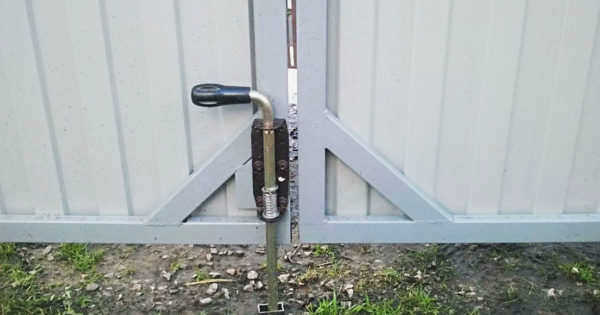

Для надежной фиксации в закрытом состоянии можно использовать самодельный упор — бетонируемый в землю профиль с вырезом под полотно ворот. Это снимает лишнюю нагрузку с опорных столбов. При выборе пультов для управления отдавайте предпочтение моделям с плавающим кодом, так как дешевые пульты с фиксированным кодом злоумышленникам легче скопировать.

Если вы решили собрать ворота в гараже своими руками, помните про обслуживание. Любая автоматика требует проверки затяжки креплений и чистоты направляющих или петель. Даже самая дорогая система может выйти из строя, если столбы «поплывут» в грунте из-за плохой подготовки фундамента.
