Расчет теплого водяного пола: формула и параметры системы

Для проектирования водяного теплого пола недостаточно знать площадь комнаты. Правильный расчет должен учитывать тепловой поток, гидравлическое сопротивление и объем материалов. Главная цель — определить длину трубы в каждом контуре так, чтобы она не превышала допустимые нормы. Если длина петли будет слишком большой, циркуляционный насос не преодолеет сопротивление системы.

Тепловые параметры и температурные режимы

Проектирование начинается с определения теплового потока вверх (q_up), который направляется в помещение. Этот показатель зависит от разницы между средней температурой теплоносителя и температурой воздуха, а также от суммарного термического сопротивления слоев: трубы, стяжки, покрытия и пограничного слоя воздуха. Если расчетный поток окажется ниже фактических теплопотерь здания, пол не справится с обогревом. В таком случае потребуются дополнительные радиаторы.

Тепловые потоки, уходящие вниз (q_down), считаются потерями. Чтобы минимизировать их, под трубами монтируют эффективную теплоизоляцию. Согласно методике ISO 11855-2, при расчетах учитывается и сопротивление шага укладки. Существует эмпирический способ оценки этого параметра: R_pipe = S / 8.92, где S — расстояние между витками в метрах.

Температура поверхности пола жестко регламентирована санитарными нормами (СанПиН и СП 60.13330). Превышение этих значений ведет к дискомфорту или проблемам со здоровьем. Установлены следующие пределы максимальной температуры:

• В жилых комнатах — не более 26°C.

• В детских дошкольных учреждениях — не более 24°C.

• В ванных комнатах и зонах с повышенной теплоотдачей — до 31°C.

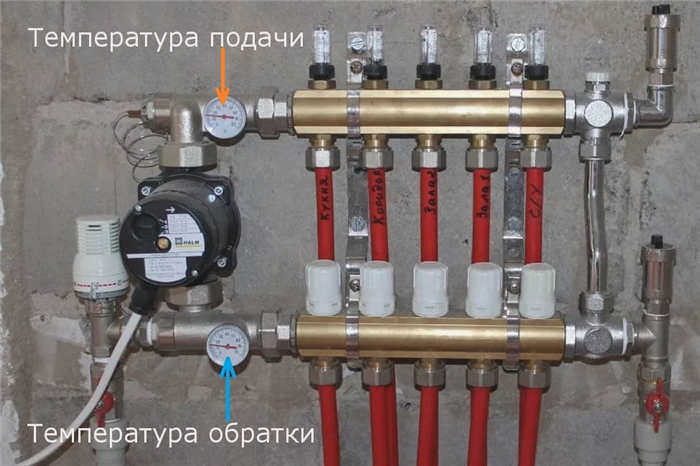

Для предотвращения локального перегрева температура воды на входе в систему не должна превышать 55°C. Инженеры часто выбирают рабочий диапазон 45–50°C на подаче и 35–40°C на обратке. При выборе шага укладки важно избегать «эффекта зебры». Если расстояние между трубами составит более 300 мм, поверхность будет прогреваться неравномерно.

Гидравлика и ограничения по длине контуров

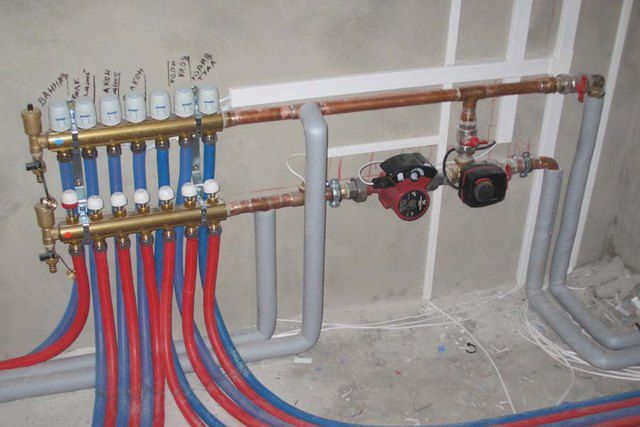

Длина одной петли напрямую зависит от диаметра трубы. Превышение лимитов приведет к остановке потока теплоносителя. Нормы СП 60.13330 устанавливают жесткие границы для разных диаметров:

• Труба 12 мм — длина контура до 60 метров.

• Труба 16 мм — длина контура до 100 метров.

• Труба 20 мм — длина контура до 120 метров.

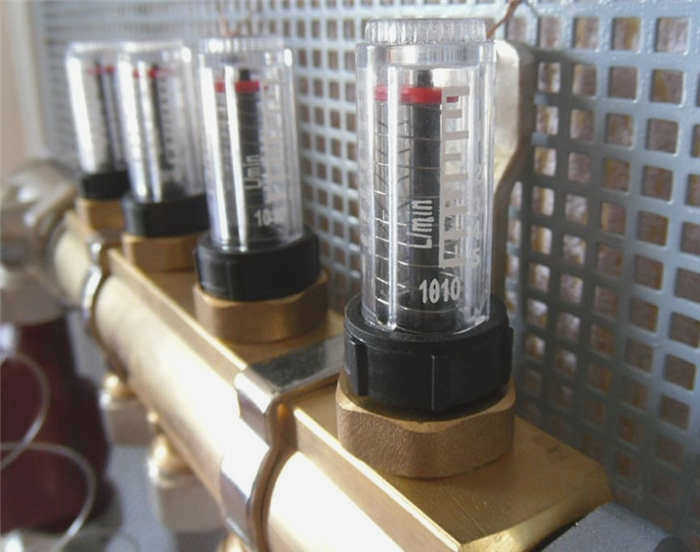

Скорость движения воды критически важна для стабильности системы. Оптимальный диапазон составляет от 0.3 до 0.7 м/с. Если скорость упадет ниже 0.2 м/с, в системе может застаиваться воздух. Слишком высокая скорость (более 1.0 м/с) вызывает гидравлический шум и рост сопротивления. Линейные потери давления на одну петлю не должны превышать 25 кПа для обеспечения нормальной работы насоса.

Выбор схемы укладки и материалов

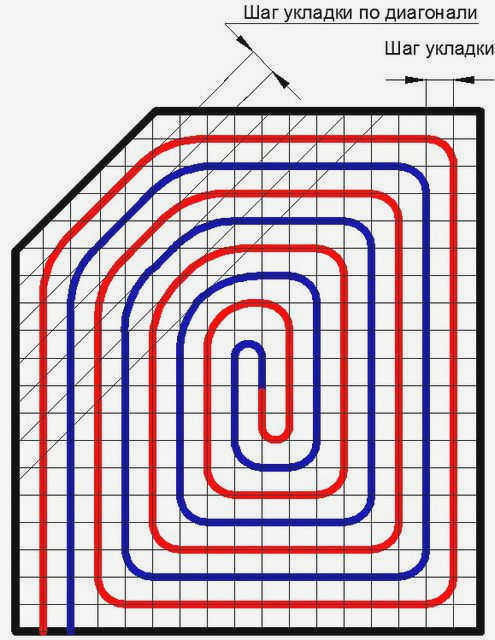

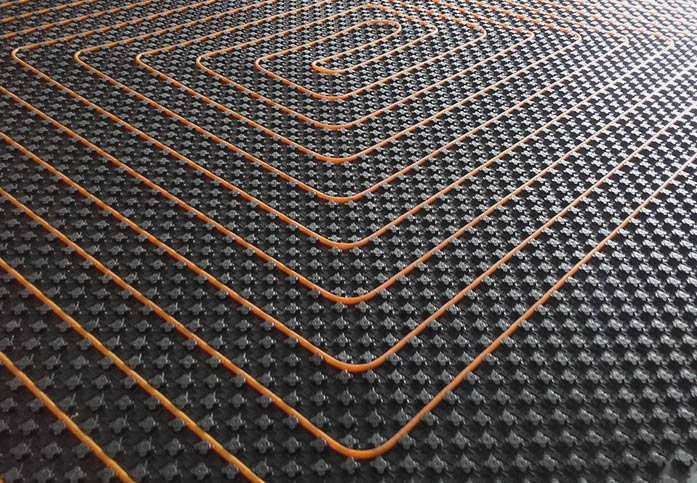

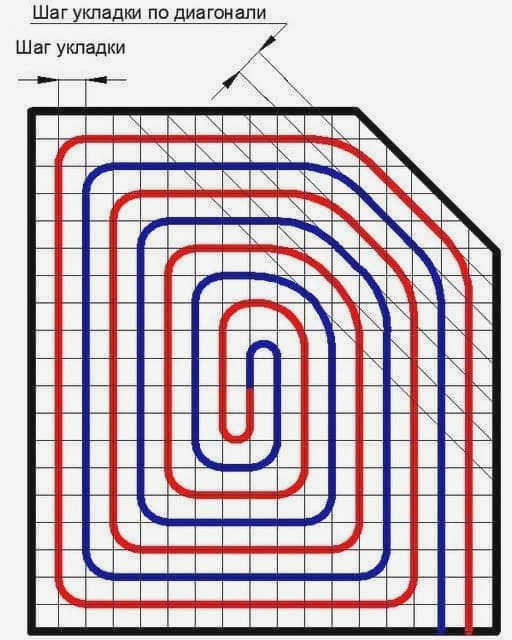

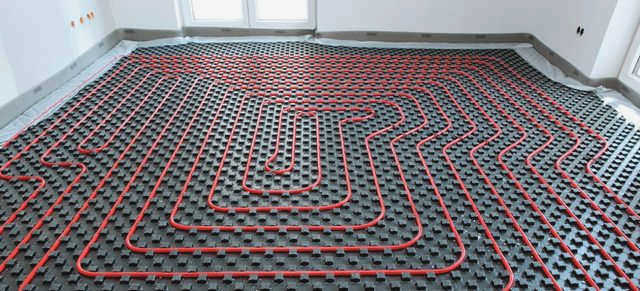

Наиболее эффективным методом считается укладка по схеме «улитка» или спираль. Трубы прокладываются от периметра к центру, постепенно уменьшая радиус витков. Такая схема обеспечивает равномерное распределение тепла. Она также позволяет избежать резких изгибов, которые могут повредить трубопровод. Спиральная укладка дает гибкость при изменении шага в зависимости от площади помещения.

Финишное покрытие сильно влияет на общую эффективность отопления. Керамическая плитка или натуральный камень обладают высокой теплопроводностью и отлично работают с теплым полом. Ламинат требует использования специальных подложек, устойчивых к нагреву. Обычные варианты могут деформироваться или рассыхаться. При планировании важно учитывать коэффициент термического сопротивления: материалы с высоким показателем, например толстый ковролин, значительно снижают теплоотдачу.

Состав материалов для закупки

Качественный расчет должен выдавать полный перечень необходимых позиций. Это помогает избежать простоев на монтаже из-за нехватки мелочей. В стандартный объем работ входят:

1. Труба с учетом коэффициента запаса 1.1 на повороты.

2. Теплоноситель, объем которого зависит от диаметра и длины труб.

3. Материалы для стяжки (цемент, песок, фибра или пластификатор).

4. Комплектующие (демпферная лента, утеплитель, крепеж).

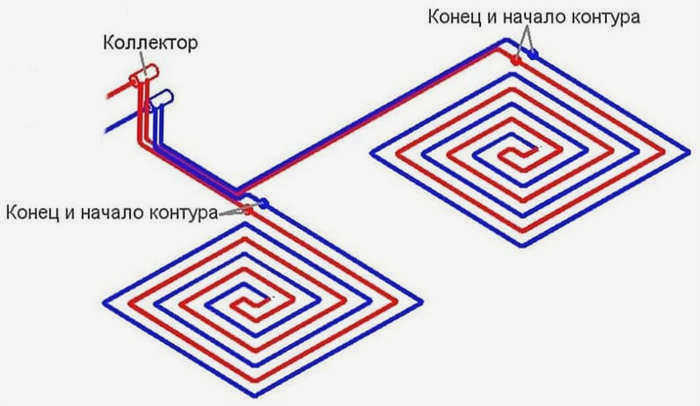

Проектирование системы — это всегда поиск баланса между мощностью и комфортом. Если расчет показывает превышение допустимой температуры поверхности, нужно либо увеличить шаг укладки труб, либо снизить температуру подачи теплоносителя. Также можно увеличить толщину защитного слоя стяжки над трубами. Для помещений площадью более 30 м² рекомендуется разбивать систему на несколько независимых петель. При этом разница длин петель в одной зоне не должна превышать 10 метров.
