Расчет балки на изгиб: формулы прочности и жесткости

Для точного подбора сечения балки необходимо одновременно проверить два параметра: прочность (чтобы конструкция не разрушилась) и жесткость (чтобы прогиб не превысил допустимые нормы). Расчет выполняется по двум группам предельных состояний согласно СП 16.13330.2017 и СП 20.13330.2016. Если балка проходит проверку на излом, но слишком сильно прогибается под весом мебели или людей, это приведет к трещинам в отделке и дискомфорту жильцов.

Методика расчета: формулы и физика процесса

Любой онлайн-калькулятор работает на базе законов сопромата. Чтобы понимать логику инструмента, разберем основные математические зависимости.

Прочность при изгибе

Когда балка гнется, в её сечении возникают нормальные напряжения. Максимальная нагрузка действует на крайние волокна — верхнюю и нижнюю грани. Условие прочности проверяется через момент сопротивления W. Если напряжение превышает расчетное сопротивление материала R, конструкция разрушится.

Формулы для расчета:

Напряжение изгиба: = M / W.
Момент сопротивления прямоугольного сечения: W = b · h² / 6.
Изгибающий момент (M) зависит от схемы нагружения. Для балки на двух опорах с равномерной нагрузкой q формула выглядит так: M_max = q · L² / 8.

Жесткость и предельный прогиб

Проверка на прогиб (второе предельное состояние) определяет, насколько сильно элемент отклонится от прямой линии. Здесь ключевую роль играет момент инерции I и модуль упругости материала E. Чем выше эти показатели, тем меньше балка будет «играть» под нагрузкой.

Для шарнирно-опертой балки с распределенной нагрузкой используется формула: f_max = 5 · q · L⁴ / (384 · E · I).

Нормативы ограничивают величину прогиба через отношение к длине пролета (L). Согласно СП 20.13330.2016, предельные значения зависят от назначения конструкции:

Балки перекрытий жилых зданий: L / 250.
Балки покрытий производственных зданий: L / 200.
Консольные элементы (вылеты): 2L / 250.

Сбор нагрузок: постоянные и временные факторы

Ошибка в определении веса, который будет давить на балку, — самая частая причина обрушений. Нагрузки делят на две категории. Постоянные нагрузки включают собственный вес самой балки, стяжки, перекрытий и отделочных материалов. Временные (полезные) нагрузки — это люди, мебель и оборудование.

При расчете важно учитывать коэффициенты надежности (\gamma_f). Например, для жилых помещений нормативная нагрузка составляет 1.5 кН/м², но расчетная будет выше из-за коэффициента 1.3, что дает итоговые 1.95 кН/м².

Чтобы перевести площадную нагрузку (кг/м²) в линейную (кН/м), которую принимает калькулятор, нужно умножить значение на грузовую ширину. Грузовая ширина — это расстояние между осями соседних балок. Если шаг составляет 0.6 м, а суммарная расчетная нагрузка на квадратный метр равна 2.53 кН/м², то линейная нагрузка q составит 2.53 · 0.6 = 1.518 кН/м.

Сравнение эффективности сечений и материалов

Выбор формы профиля напрямую влияет на экономику строительства. Необязательно покупать самую массивную балку, если можно выбрать правильную геометрию. Например, увеличение высоты прямоугольного сечения работает гораздо эффективнее расширения его ширины. При двукратном увеличении высоты момент инерции растет в 8 раз, а момент сопротивления — в 4 раза.

Разные типы профилей имеют разную эффективность при одинаковом расходе материала:

Прямоугольник 50×200 мм имеет момент инерции в 4 раза выше, чем квадрат 100×100 мм при той же площади сечения.
Двутавр является лидером эффективности. Его материал сосредоточен в полках, максимально удаленных от нейтральной оси, что дает огромный момент инерции при малом весе.
Круглая труба лучше всего справляется с крутящими нагрузками, но уступает двутавру в чистом изгибе.

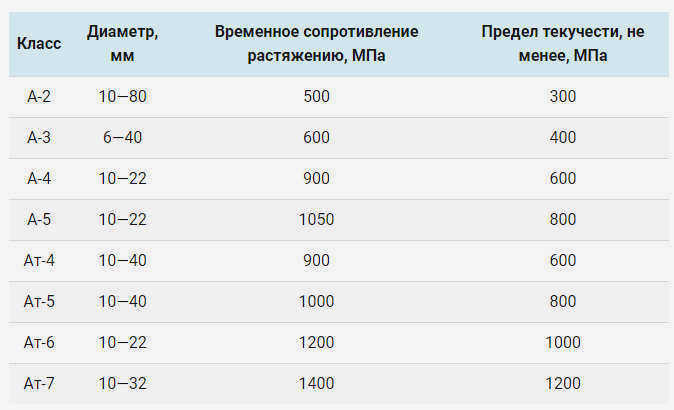

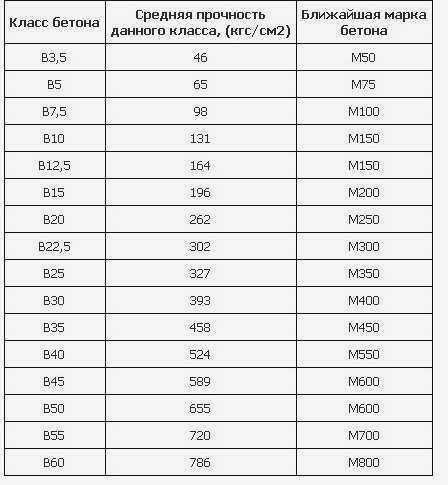

Характеристики материалов также различаются. Сталь (модуль упругости E = 200 000 МПа) значительно жестче дерева (E = 10 000 МПа). При расчете стали важно указывать марку, например С245 или С345, так как от этого зависит расчетное сопротивление R_y. Для древесины критическим фактором становится сорт. Расчетное сопротивление изгибу для 1 сорта составляет 14 МПа, тогда как для 3 сорта оно падает до 8.5 МПа.

Как пользоваться онлайн-калькулятором

Для получения адекватного результата следуйте алгоритму. Сначала определите длину пролета — это расстояние между внутренними точками опор. Не вводите общую длину балки, так как прогибу подвержена только свободная часть.

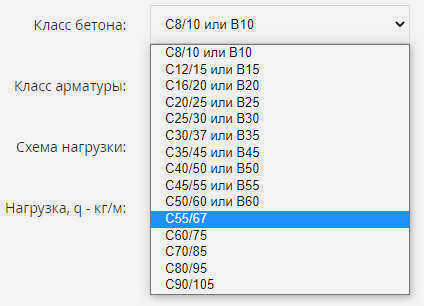

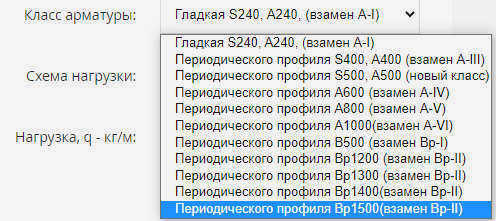

Затем выберите тип материала и его класс (сорт). Укажите геометрию сечения в миллиметрах. Если вы используете стальной двутавр или швеллер, возьмите значения момента инерции I и момента сопротивления W из справочного сортамента по ГОСТ. Введите схему опирания: шарниры на концах, жесткая заделка или консоль (один свободный конец). Наконец, задайте тип нагрузки — точечную в центре пролета или равномерно распределенную по всей длине.

Результат покажет запас прочности и фактический прогиб. Если калькулятор выдает «Сечение не проходит», попробуйте увеличить высоту балки или изменить шаг между балками. Помните, что оптимальный запас по прогибу должен составлять около 10–15%.
