Как рассчитать ампераж по мощности 380 В: формулы и примеры
Для расчета силы тока (ампеража) в трехфазной сети 380 В используется формула: I = P / (√3 × U × cos φ). Если подставить стандартные значения напряжения (U = 380 В или 400 В согласно ГОСТ 29322-2014) и средний коэффициент мощности (cos φ = 0,95), то для упрощенного инженерного расчета можно использовать делитель 624. Это означает, что при нагрузке в 1 кВт ток в трехфазной сети составит примерно 1,6 А.

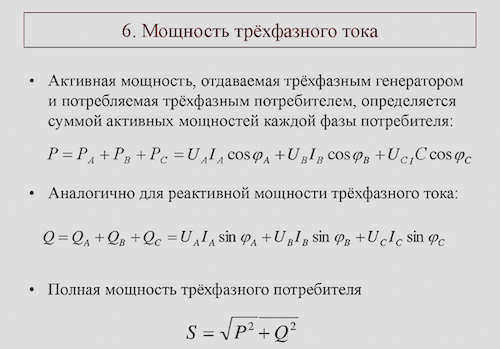

Математический аппарат: формулы и переменные
Расчет тока не ограничивается простым делением мощности на напряжение. В сетях переменного тока необходимо учитывать три ключевых параметра.
Первый параметр — активная мощность (P), которая измеряется в Ваттах (Вт) или Киловаттах (кВт). Второй — линейное напряжение (U). Для однофазной сети это 220–230 В, для трехфазной — 380–400 В. Третий и самый важный компонент — коэффициент мощности (cos φ). Он показывает эффективность использования энергии. Если прибор имеет нагревательный элемент (ТЭН), cos φ равен 1. У бытовой техники с двигателями, например у холодильников или насосов, этот показатель ниже и обычно составляет 0,7–0,95.
Для однофазной сети (220 В) формула выглядит так: I = P / (U × cos φ)
Для трехфазной симметричной сети (380 В) применяется расчет с учетом корня из трех (√(3) ≈ 1,73): I = P / (1,73 × U × cos φ)
Если вы используете мощность в киловаттах, не забудьте умножить её на 1000, чтобы перевести в Ватты. Без этого шага расчет будет неверным. При работе с промышленными электродвигателями также важно учитывать коэффициент полезного действия (КПД), так как электрическая мощность нагрузки будет выше механической мощности на валу.

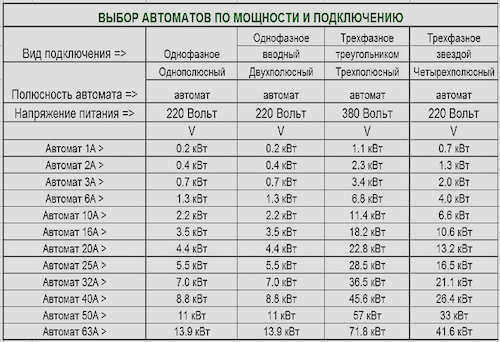

Справочные таблицы для быстрого расчета
Чтобы не производить вычисления вручную, можно использовать готовые значения. Ниже приведены расчетные данные для трехфазной сети 380 В при принятом коэффициенте мощности cos φ = 0,95.
| Мощность (кВт) | Расчетный ток (А) | Рекомендуемый автомат |
|---|---|---|
| 1 кВт | ≈ 1,6 А | 6 А |
| 3 кВт | ≈ 4,8 А | 10 А |
| 5,5 кВт | ≈ 8,8 А | 10 А |
| 10 кВт | ≈ 16,0 А | 20/25 А |
| 15 кВт | ≈ 24,1 А | 25 А |
| 25 кВт | ≈ 40,1 А | 50 А |
Для однофазной сети (220 В) при cos φ = 0,95 значения будут иными. Например, 1 кВт даст ток около 4,8 А, а 5 кВт — примерно 23,9 А. Это наглядно подтверждает правило: при одинаковой мощности в трехфазной сети сила тока в каждой линии будет в три раза меньше, чем в однофазной.
Типовые значения коэффициента мощности (cos φ)
Точность вашего расчета напрямую зависит от правильно выбранного cos φ. Ошибка в этом значении приведет к неправильному подбору кабеля или автомата.
-
Электронагреватели, ТЭНы, лампы накаливания: 0,95–1,0
-
Смешанная бытовая нагрузка (ПК, электроника): 0,9–0,95
-
Асинхронные двигатели (номинальный режим): 0,75–0,85
-
Насосы и компрессоры: 0,7–0,8
-
Сварочное оборудование: 0,5–0,6
Если вы подключаете двигатель, работающий на 50% мощности или в режиме холостого хода, его cos φ может упасть до 0,2–0,3. В таких случаях ток вырастет значительно сильнее, чем ожидалось по номиналу.

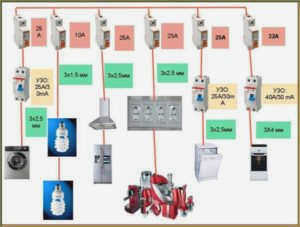

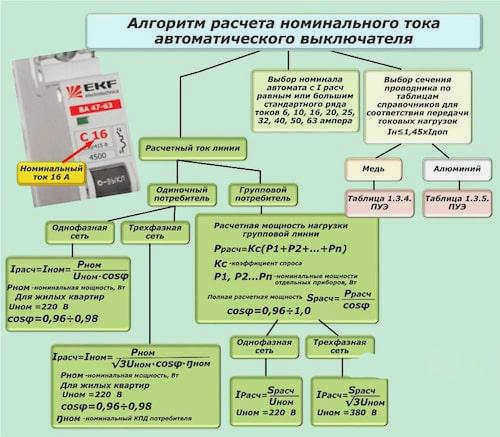

Алгоритм подбора защиты и кабеля
Получив значение расчетного тока (Iрасч), необходимо выполнить последовательность действий для обеспечения безопасности линии. Нельзя просто выбрать автомат «с запасом» наугад.
-
Выбор автоматического выключателя. Номинал автомата должен быть не меньше расчетного тока нагрузки, но при этом он обязан быть меньше максимально допустимого тока кабеля. Используйте стандартный ряд: 6, 10, 16, 20, 25, 32, 40, 50, 63 А. Для двигателей лучше выбирать аппараты с характеристикой «D», чтобы избежать ложных срабатываний при пусковых токах.
-
Подбор сечения кабеля. Сечение медной жилы выбирается по таблицам ПУЭ исходя из тока автомата. При проектировании длинных линий обязательно проверяйте падение напряжения.
-
Проверка запаса. Хорошим правилом считается выбор сечения кабеля с учетом 20–25% запаса от расчетного тока нагрузки.
При несимметричной нагрузке (когда на фазах подключено разное количество приборов) расчет по средней мощности не работает. В этом случае нужно вычислить ток для каждой фазы отдельно и выбирать автомат и кабель по самой загруженной линии. Если перекос фаз превышает 30%, это создает опасную нагрузку на нулевой провод, что может привести к его перегреву.
