Расчет активной мощности в трехфазной сети: формулы и примеры
Для расчета активной мощности в трехфазной сети используется формула: P = √(3) · U_л · I_л · cosφ (для симметричной нагрузки) или сумма мощностей каждой фазы при несимметричной нагрузке. Если известны только фазные величины, применяется расчет P = 3 · U_ф · I_ф · cosφ.
Теоретические основы: три вида мощности

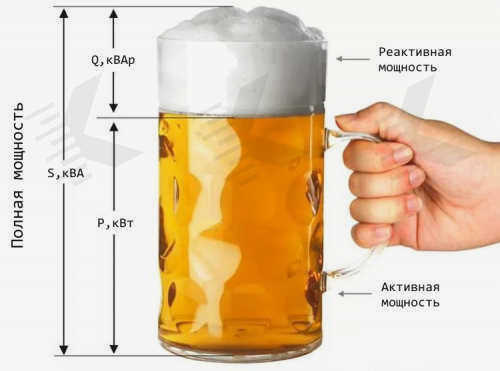

В электротехнике важно различать три составляющие энергии. Представьте кружку пива для наглядности. Активная мощность (P, Вт) — это само пиво, которое утоляет жажду и совершает полезную работу (греет ТЭН или вращает вал). Реактивная мощность (Q, Вар) — это пена. Она занимает объем в кружке, но не приносит пользы потребителю, а лишь создает нагрузку на сеть для создания магнитных полей. Полная мощность (S, ВА) — это весь объем напитка (пиво + пена).

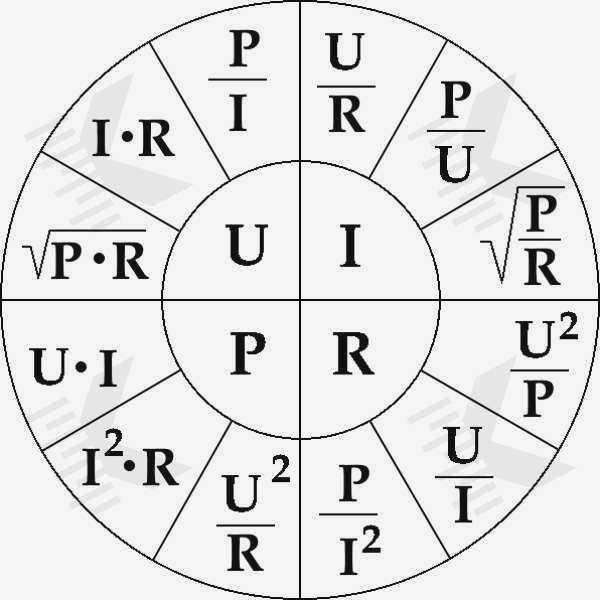

Связь между ними описывается следующими зависимостями:
-
P = S · cosφ
-
Q = S · sinφ
-
S = √(P² + Q²)
Коэффициент мощности (cosφ) показывает эффективность использования энергии. Чем ближе он к 1, тем меньше «пены» (реактивной составляющей) в вашей системе. Индуктивные нагрузки, такие как асинхронные двигатели или трансформаторы, снижают этот коэффициент, заставляя сеть работать на перекачку бесполезной энергии туда и обратно.

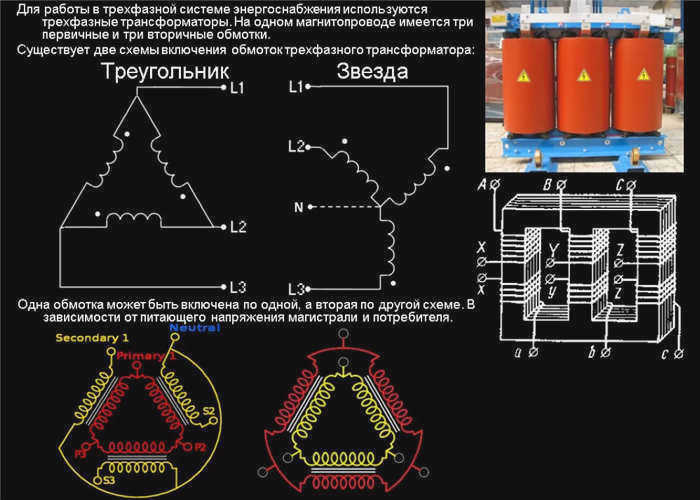

Типы соединений: Звезда vs Треугольник

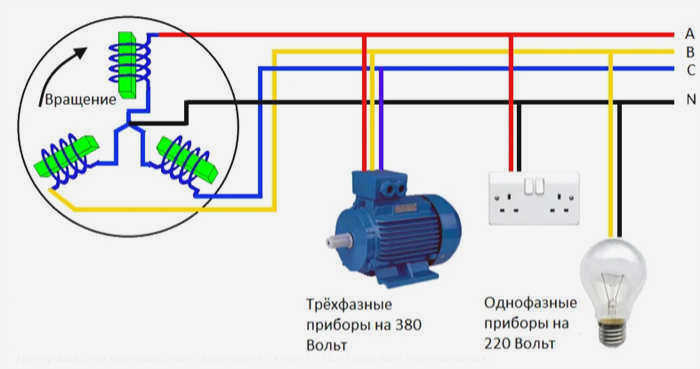

Способ подключения обмоток приемника радикально меняет соотношение между линейными (между фазами) и фазными (на нагрузку) величинами. Это критично при выборе формулы для расчета.
| Характеристика | Соединение звездой (Y) | Соединение треугольником (Δ) |
|---|---|---|
| Схема | Концы обмоток в одной точке (нейтрали) | Конец одной фазы к началу следующей |
| Линейное напряжение | U_л = √(3) · U_ф | U_л = U_ф |
| Линейный ток | I_л = I_ф | I_л = √(3) · I_ф |
| Провода | 3 или 4 (с нейтралью) | 3 провода |
При соединении «звездой» фазное напряжение всегда меньше линейного в ≈ 1,73 раза. В промышленном стандарте при U_л = 400 В фазное составит около 230 В. При «треугольнике» напряжения равны, но ток в линии становится выше фазного в √(3) раз.
Практический расчет мощности

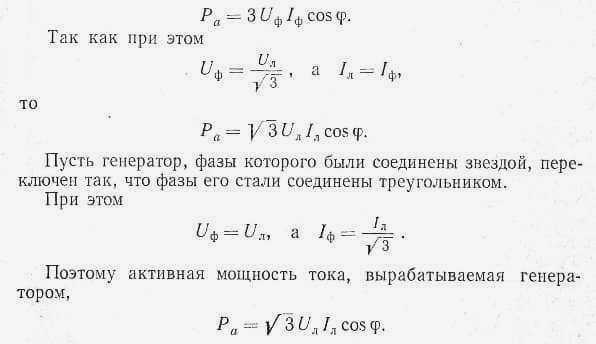

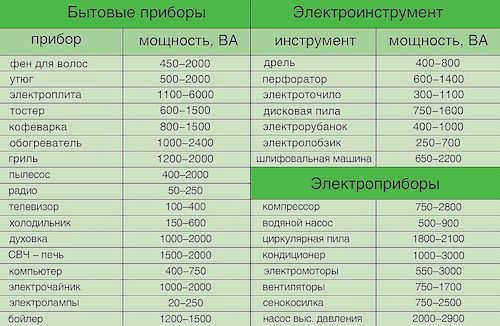

Рассмотрим задачу на определение параметров сети. Допустим, у нас есть трехфазный асинхронный двигатель, подключенный к сети с линейным напряжением U_л = 380 В. Измеренный линейный ток составляет I_л = 20 А, а коэффициент мощности cosφ = 0,7.
Для нахождения активной мощности используем универсальную формулу через линейные величины: P = 1,73 · U_л · I_л · cosφ P = 1,73 · 380 · 20 · 0,7 = 9203 Вт (или 9,2 кВт).
Если же необходимо найти ток нагрузки при известной мощности, формула трансформируется: I_л = P / (1,73 · U_л · cosφ).

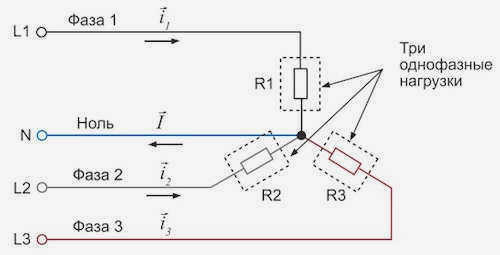

При несимметричной нагрузке, когда на фазы подключены разные потребители (например, одна фаза нагружена мощным котлом, а другая — лампочкой), расчет через линейные параметры становится некорректным. В этом случае активная мощность считается как сумма мощностей каждой из трех фаз: P = P_A + P_B + P_C.
Методы измерения мощности
В зависимости от доступности нейтрального провода и типа нагрузки инженеры выбирают один из трех способов замера с помощью ваттметров.
-

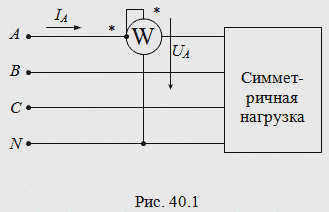

Метод одного ваттметра. Работает только в идеально симметричных цепях. Мы измеряем одну фазу и просто умножаем результат на 3.
-
Схема Арона (два ваттметра). Применяется в трехпроводных сетях без нейтрали. Это стандарт для промышленности. Сумма показаний двух приборов дает активную мощность, а их разность позволяет вычислить реактивную составляющую.
-

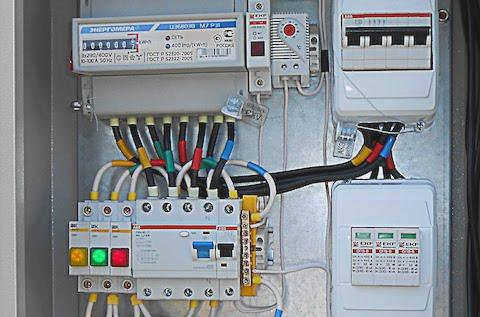

Метод трех ваттметров. Необходим в четырехпроводных бытовых сетях с «перекосом фаз». Только так можно точно учесть несимметричную нагрузку (например, когда в квартире работает стиральная машина на одной фазе и телевизор на другой).
Компенсация реактивной мощности
Высокая доля реактивной мощности (Q) заставляет кабели греться, а трансформаторы — работать на пределе возможностей без реальной пользы. Чтобы снизить нагрузку на сеть и уменьшить счета за электричество (в некоторых случаях экономия достигает 20–50%), применяют компенсацию.
Самый простой способ — установка конденсаторных батарей. Они создают емкостную мощность, которая «гасит» индуктивную мощность двигателей. Обычно такие установки подключают по схеме «треугольник», так как это позволяет использовать конденсаторы меньшей емкости для достижения того же эффекта. Это снижает линейный ток и уменьшает потери напряжения в проводах.
