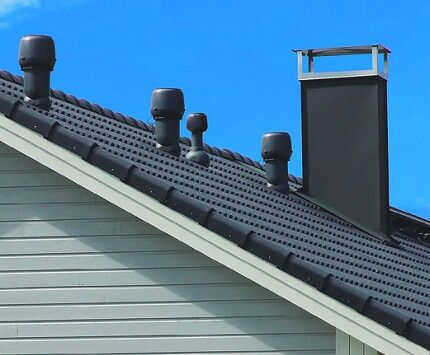

Проход кровельный для вентиляции: выбор между крышей и стеной

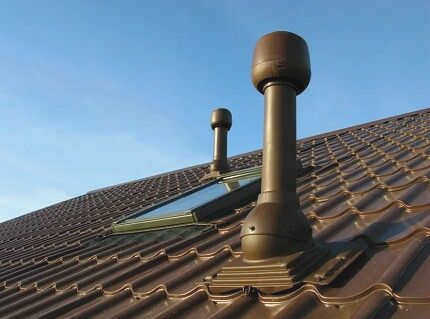

Для организации эффективного воздухообмена в частном доме проход через кровлю является наиболее предпочтительным методом. Вертикальный вывод трубы обеспечивает максимальную естественную тягу за счет принципа конвекции: теплый отработанный воздух легче холодного и беспрепятственно поднимается вверх. В отличие от вывода через стену, вертикальная труба минимизирует риск обратного потока воздуха при боковом ветре и снижает вероятность скопления конденсата в горизонтальных участках канала.

Согласно СП 60.13330.2020, вытяжные каналы жилых помещений должны выводиться выше уровня кровли. Это требование критически важно для котельных, санузлов и кухонь. Если монтаж через крышу технически невозможен, использование стенного выхода допускается только при обязательной установке механического побудителя тяги (вентилятора).

Сравнение вариантов: выход через крышу или стену

Выбор места вывода зависит от технических условий и требуемой эффективности системы. Ниже приведены ключевые различия между этими решениями.

Параметр	Вывод через крышу	Вывод через стену
Эффективность тяги	Максимальная (вертикальный канал)	Сниженная из-за горизонтального участка
Риск обратной тяги	Минимальный	Высокий при сильном ветре
Конденсат в трубе	Стекает вниз по вертикали	Скапливается в поворотах и на горизонтах
Нормативы для котельных	Соответствует без ограничений	Требуется принудительная вентиляция
Сложность монтажа	Выше (работа на высоте)	Проще (отверстие в стене)
Риск протечки	Существует (требует проходного узла)	Отсутствует

Нормы и параметры вентиляционных каналов

Размеры труб и высота их расположения над кровлей строго регламентированы СНиП 41-01-2003 и СП 60.13330.2020. Ошибки в этих расчетах приводят к потере тяги или повреждению стропильной системы влагой.

Диаметр труб

Выбор сечения зависит от назначения помещения:

• Жилые комнаты и санузлы — 100–125 мм.

• Кухни с газовыми плитами — 150 мм.

• Котельные (для котла до 30 кВт) — рассчитывается из нормы 8 см² на 1 кВт мощности. Для примера, при мощности 24 кВт минимальный диаметр составит 156 мм, поэтому применяют трубу 160 мм.

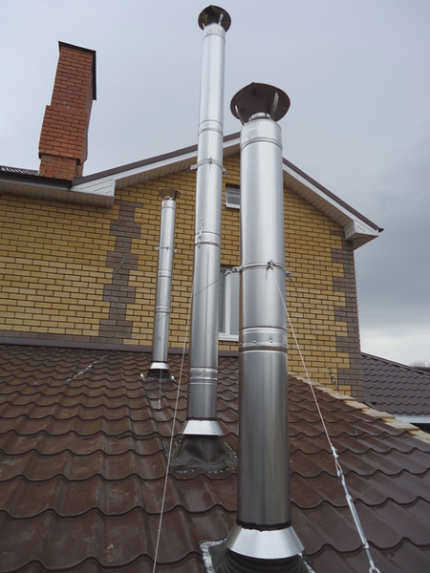

Высота выхода над коньком

Высота дефлектора или трубы зависит от её удаленности от гребня крыши:

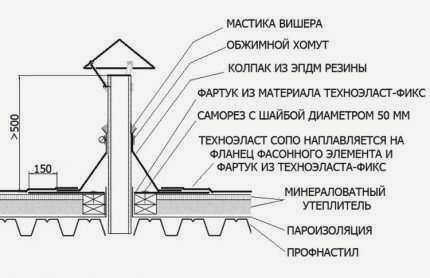

1. При расстоянии до 1,5 м от конька — труба должна возвышаться над ним минимум на 500 мм.

2. В диапазоне от 1,5 до 3 м от конька — верх трубы должен быть вровень с коньком или выше него.

3. При удалении более 3 м от конька — высота не должна опускаться ниже линии, проведенной под углом 10° к горизонту вниз от конька.

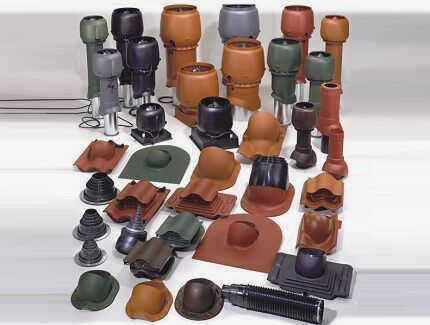

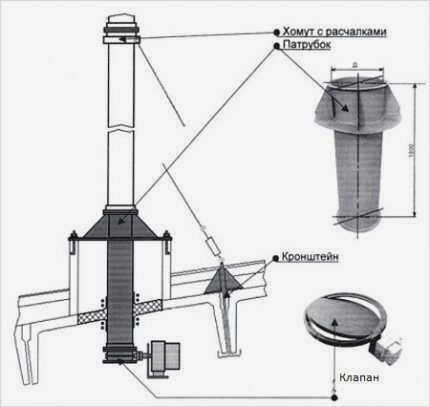

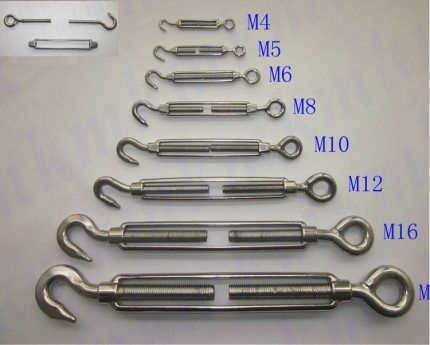

Проходные элементы: виды и выбор

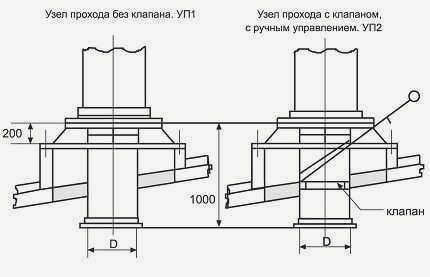

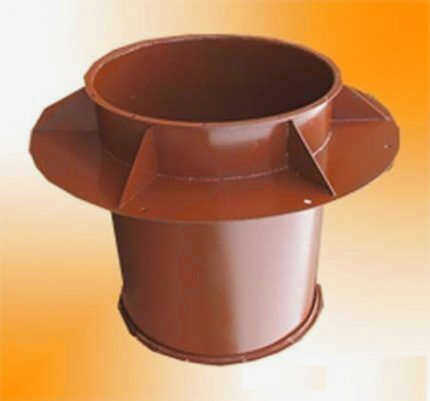

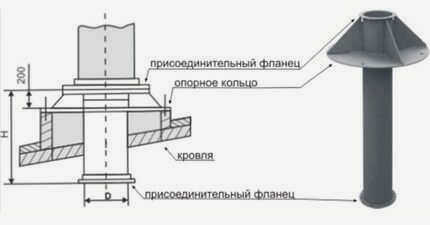

Проходной элемент (кровельная проходка) — это специализированный узел, который герметично соединяет трубу с кровельным покрытием. Его задача заключается в исключении попадания осадков и пара в кровельный пирог. Самодельные решения здесь недопустимы, так как они не обеспечивают долгосрочной гидроизоляции.

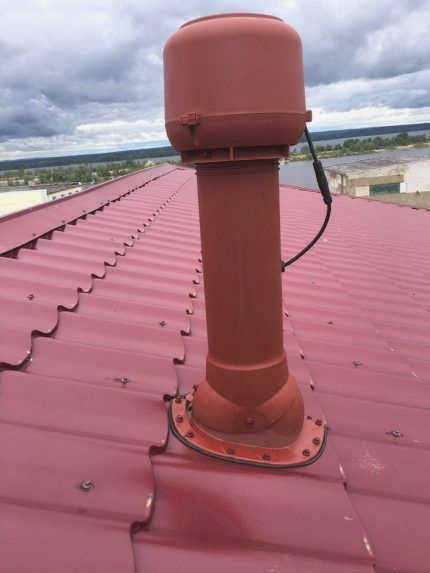

Для металлочерепицы и профнастила применяются элементы с пластиковым или металлическим основанием и фартуком, который повторяет профиль волны. Важно подбирать проходку под конкретный тип профиля (например, Classic или Cascade), иначе герметичность будет нарушена.

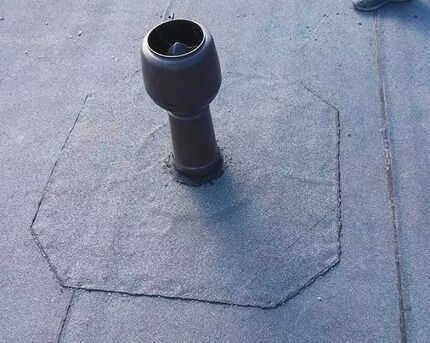

Для мягкой кровли (битумная черепица) используют свинцовые или алюминиевые фартуки. Такой материал можно вручную обжать вокруг трубы и прижать к поверхности крыши, зафиксировав специальным герметиком.

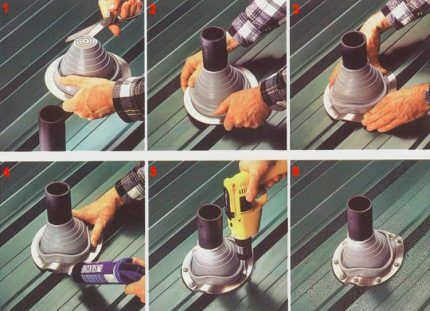

Универсальные решения базируются на эластичных конусах из EPDM-резины. Они подходят для скатных кровель с уклоном до 45° и позволяют обжимать трубы диаметром от 50 до 160 мм.

Пошаговый монтаж прохода через металлочерепицу

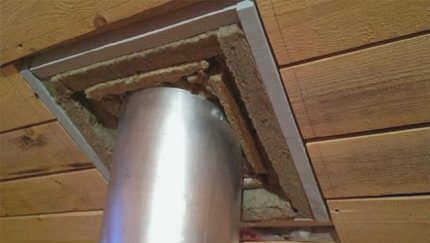

Процесс установки требует аккуратности, особенно при работе с «пирогом» крыши. Неправильная последовательность слоев может привести к намоканию утеплителя.

1. Разметка. Выберите место, где нет несущих стропил или обрешетки. Приложите шаблон из комплекта проходного элемента и обведите его маркером.

2. Вырезание отверстия. Просверлите направляющие отверстия по контуру, затем вырежьте металл ножницами по металлу. Загните края вниз плоскогубцами, чтобы убрать острые заусенцы.

3. Подготовка слоев. В гидроизоляционной мембране сделайте отверстие на 20 мм шире трубы. Края мембраны загните вверх и проклейте самоклеящейся лентой — это создаст защитный «воротник» от конденсата.

4. Установка узла. Нанесите нейтральный силиконовый герметик на уплотнительную прокладку основания. Вставьте элемент в отверстие снизу вверх и выровняйте по вертикали. Закрепите фартук кровельными саморезами (обычно 6–8 штук).

5. Соединение. Проденьте вентиляционную трубу через проходной элемент. Место стыка трубы с резиновым уплотнителем зафиксируйте хомутом и дополнительно обработайте герметиком сверху.

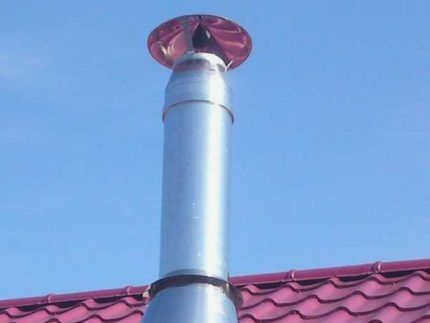

6. Завершение. Установите на торец дефлектор или флюгарку для защиты от осадков. Проверьте тягу, поднеся к выходу лист бумаги.

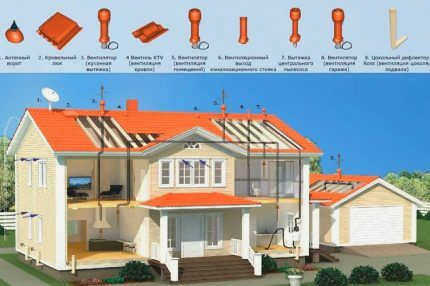

Вентиляция подкровельного пространства

Не путайте вывод внутренних коммуникаций с вентиляцией самой крыши. Для защиты стропил и утеплителя от гниения необходимо обеспечить циркуляцию воздуха непосредственно под кровом.

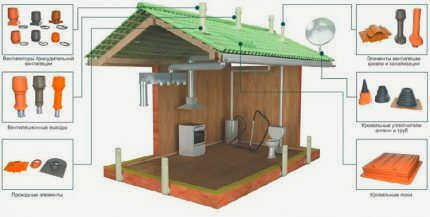

Для этого используются специальные элементы:

• Коньковая лента. Она пропускает воздух, но задерживает пыль, снег и насекомых. Лента имеет гофрированные алюминиевые края, которые принимают форму любого профиля.

• Коньковые вентили (дефлекторы). Устанавливаются на коньке для создания притока воздуха. При монтаже дефлекторы ставят с отступом 1,5 м от торцов крыши, а далее — с шагом в 3 метра.

• Выходы вентиляции (KTV/P-KTV). Монтируются на скатах для обеспечения движения воздуха от карниза к коньку. Один такой выход обеспечивает пропускность около 200 см².

Если не обеспечить приток через коньковую ленту и выток через дефлекторы, влага будет скапливаться в утеплителе. Это приведет к потере теплоизоляционных свойств и появлению плесени на деревянных конструкциях дома.
